普段は、ドライブレコーダー/レーダー探知機などを取り付けしてますが、





本日の作業のご紹介は、ｉ8 ＣＤチェンジャー取り付け作業。





ＣＤチェンジャー取り付け場所はトランクルーム。

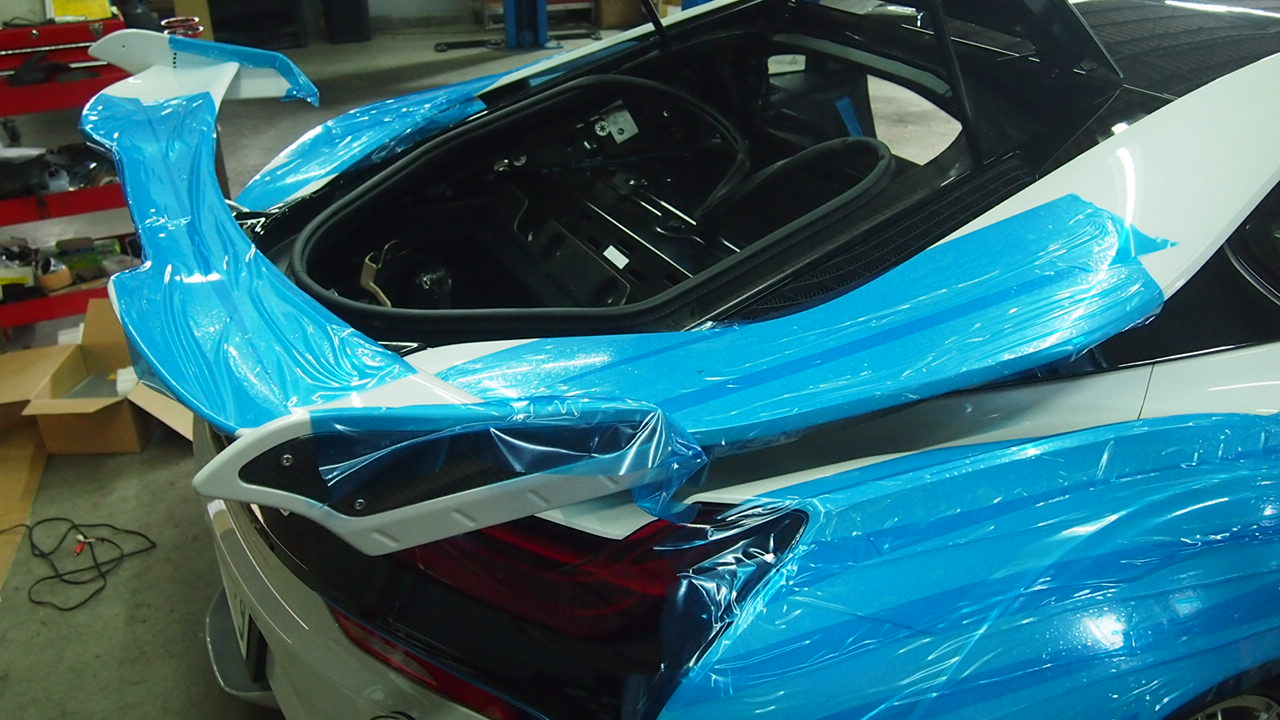

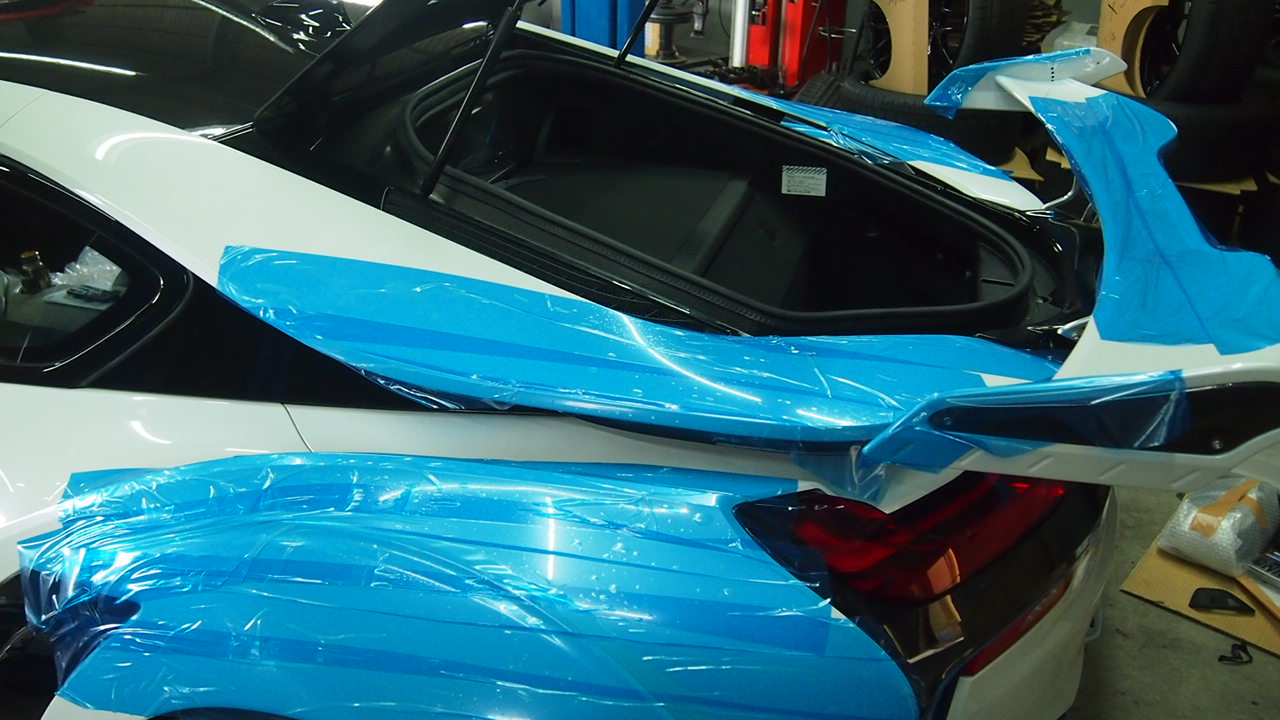

作業前に、まずは傷が付かないように養生テープから





貼り終わると、分解作業左右のカバーを取外し内張脱着。

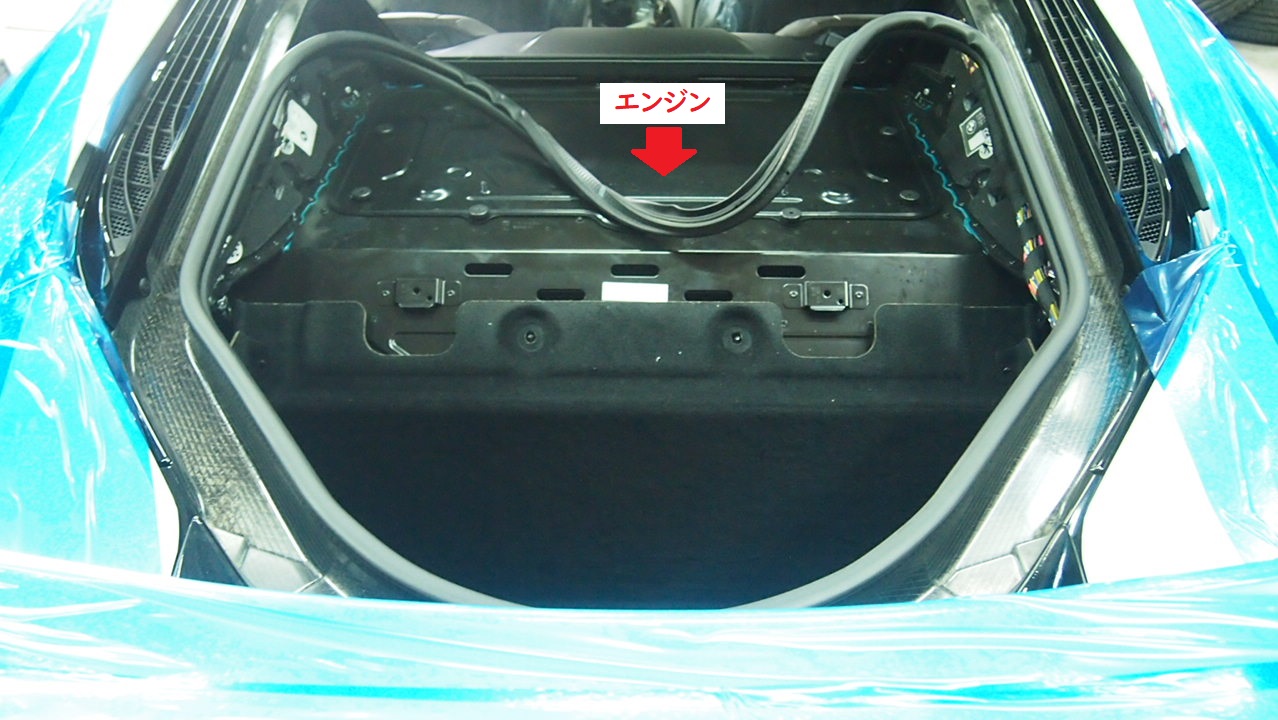

赤の部分に取り付けたいところですが・・・





真下には、エンジンがある為・・・熱が気になるので今回は真下へ取り付ける予定。

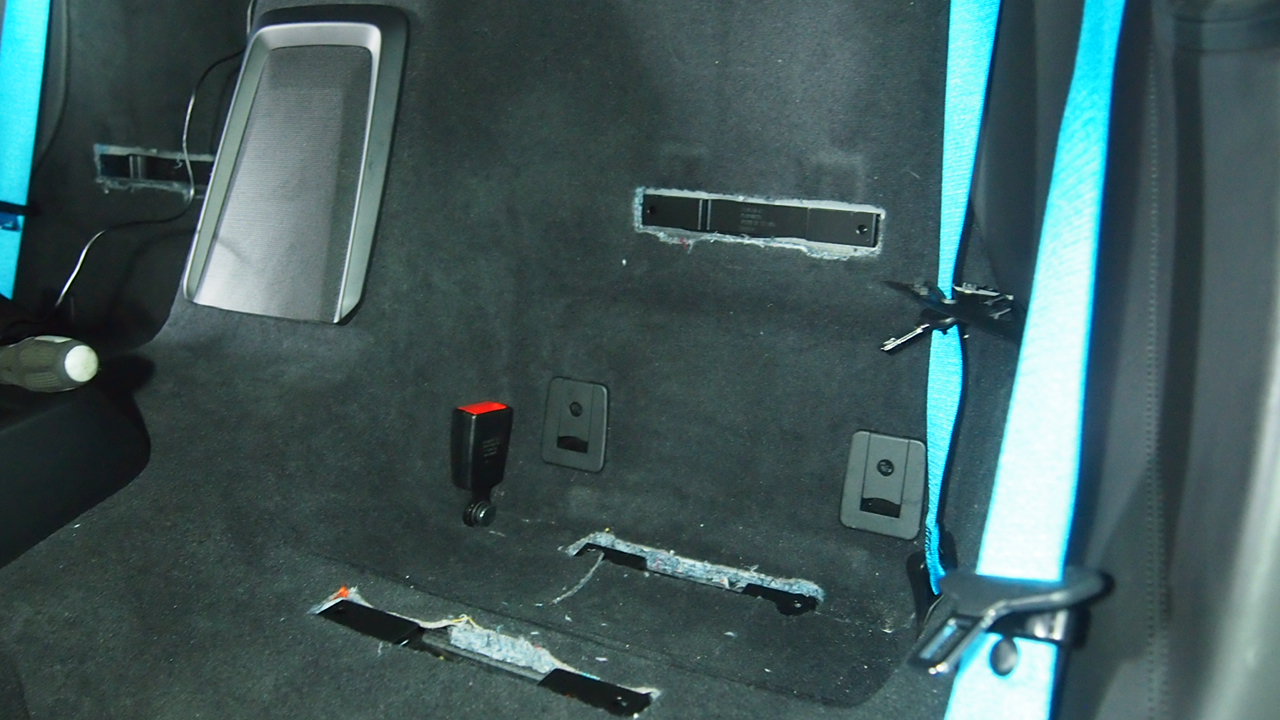

室内は、リヤシート後部廻りの脱着。

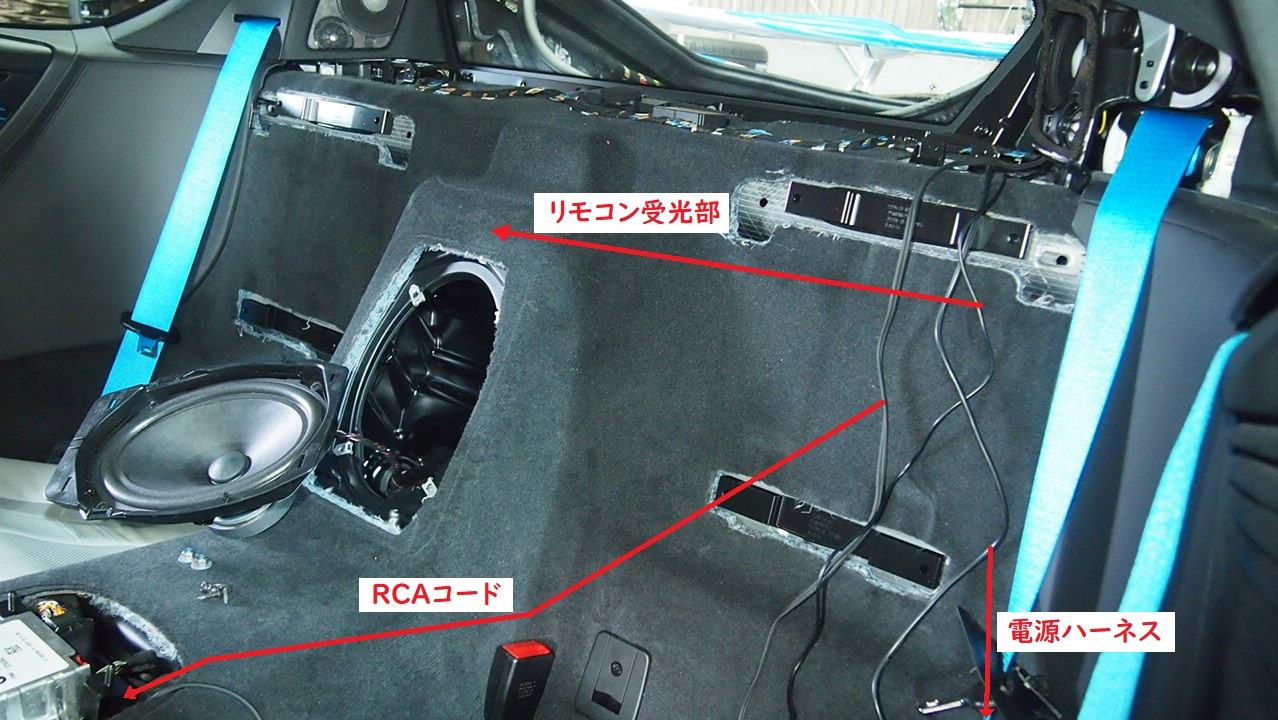

トランクから引っ張って来たハーネスは・・・





リモコン受光部、ＡＵＸ入力に繋げる為のＲＣＡコード、本体電源ハーネス





各ハーネスは、みんな違う場所へ・・・

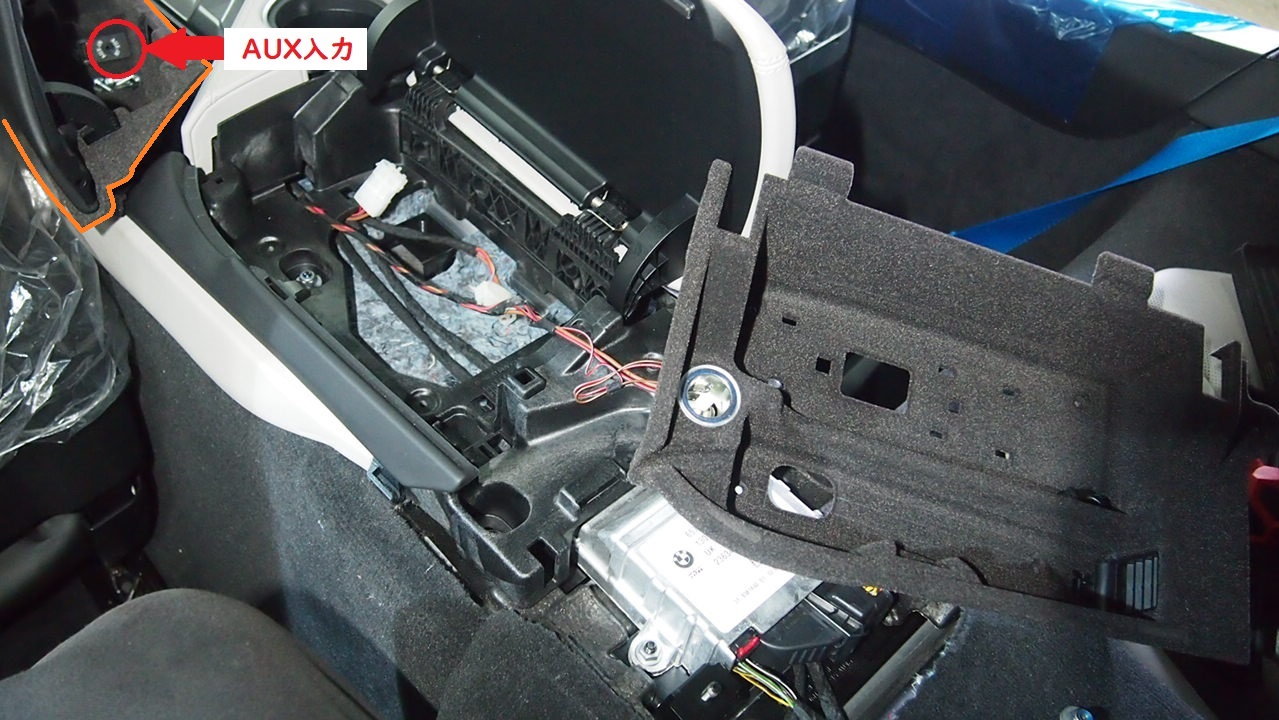

センターコンソールを少し分解し、ＲＣＡコードをフロアーマットの下を通し





ＡＵＸ差し込み口へ・・・（赤←）

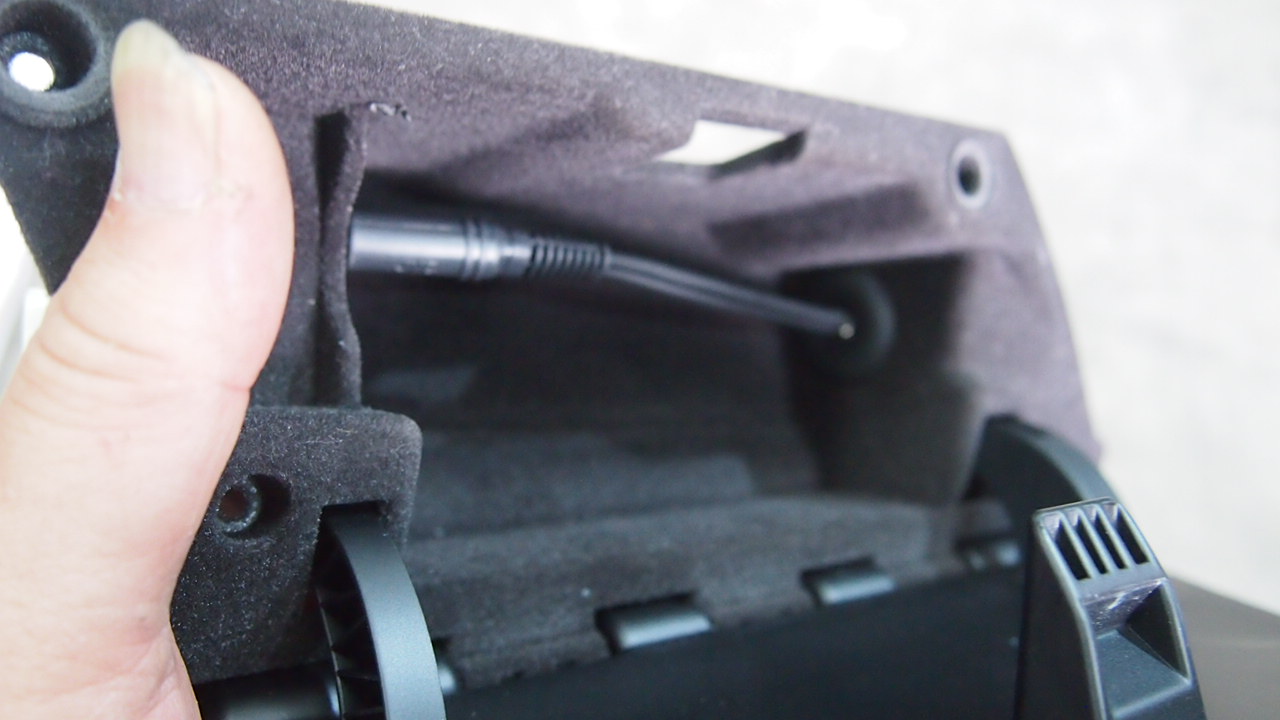

ＡＵＸのカプラ部の小物入れを（オレンジ部）脱着して加工









こんな感じで・・・仕上げました。

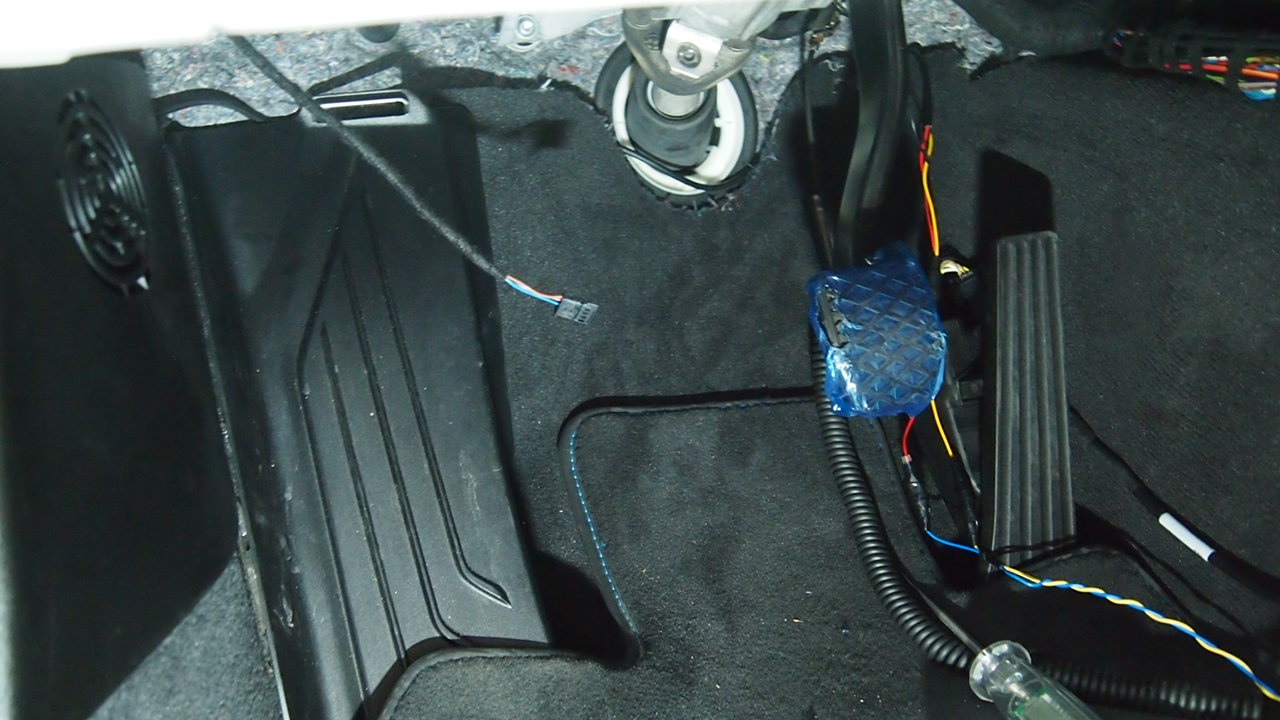

次は電源ハーネス　運転席ステップカバー脱着をして・・・

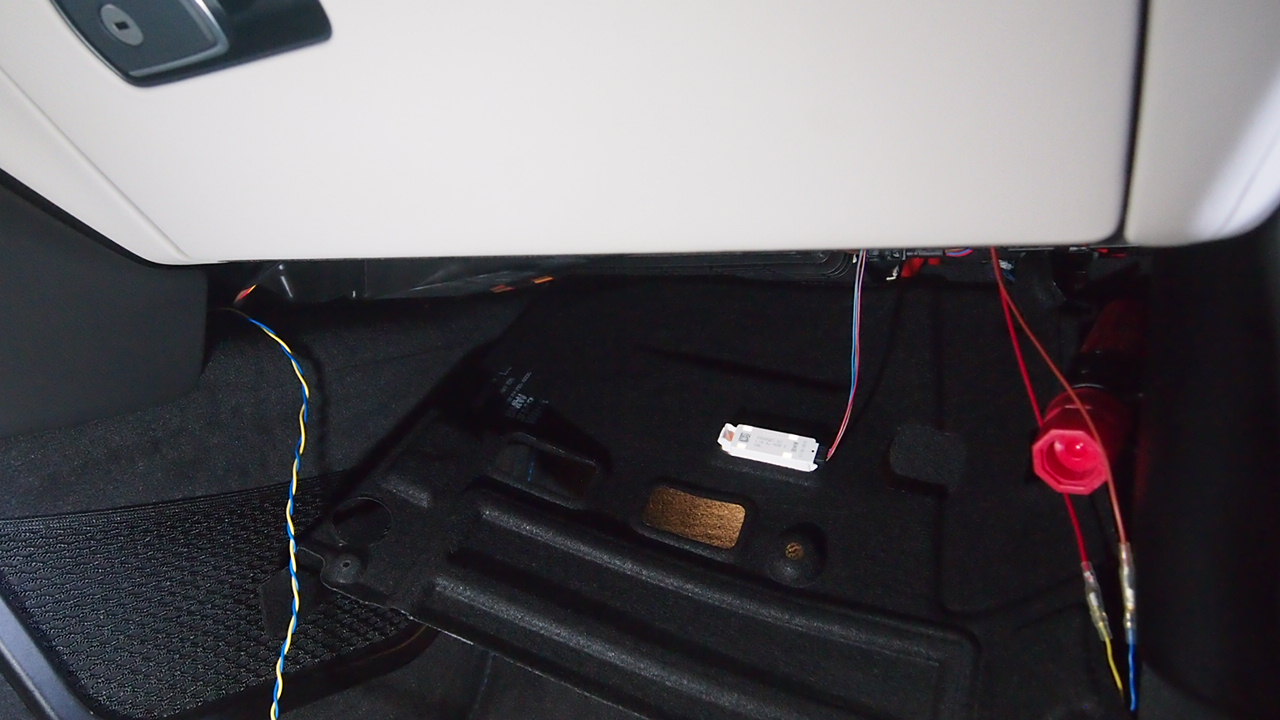

運転席/助手席の室内アンダーカバーを脱着し、配線。





さすがに・・・運転席足元の作業は、ハンドルがある為・・・



身体の大きい自分にはキツイです。(笑)



































最後は、受光部・・・リヤシートセンターの所に取り付け





この場所では、「リモコン操作、後ろに向けないとアカンやん！」と考えるお客様も、





おられると思いますが・・・ルームミラーに向けて貰えれば電波なので・・・





リモコンは、全然使えます。

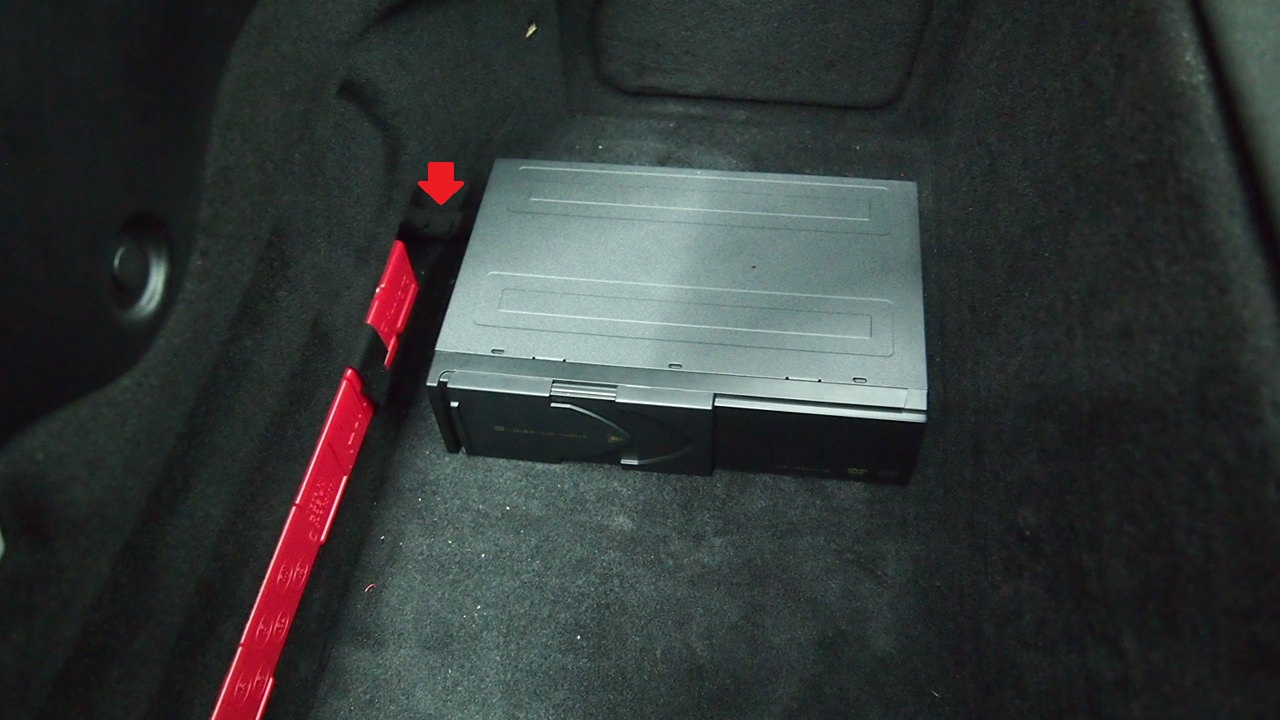

本体のＣＤチェンジャーは、コチラ。



















配線も、できるだけ目立たなくしています。（赤↓）





ちょっと、ＣＤチェンジャーのマガジンの取り出しが・・・





手を伸ばして頂かないといけませんが・・・・（汗）





ｂｙ-山下
