本日も・・・続編で御座います。　





ご覧になられていないお客様は下記のＵＲＬから順番にどうぞ♪





「 えっ！ 何？ Ｎｏ.1 」　⇒　http://www.everyn.com/blog.php?aidx=218582





「 えっ！ 何？ Ｎｏ.2 」　⇒　http://www.everyn.com/blog.php?aidx=218690





「 えっ！ 何？ Ｎｏ.3 」　⇒　http://www.everyn.com/blog.php?aidx=218746





「 エンジン交換 Ｎｏ.4 」　⇒　http://www.everyn.com/blog.php?aidx=218768





「 エンジン交換 Ｎｏ.5」　⇒　http://www.everyn.com/blog.php?aidx=218832













では、続編で御座います。





前回は、新しいエンジンに新品のターボチャージャーを取り付け迄





今回は、その他のパーツを元のエンジンから取り外して行きます。

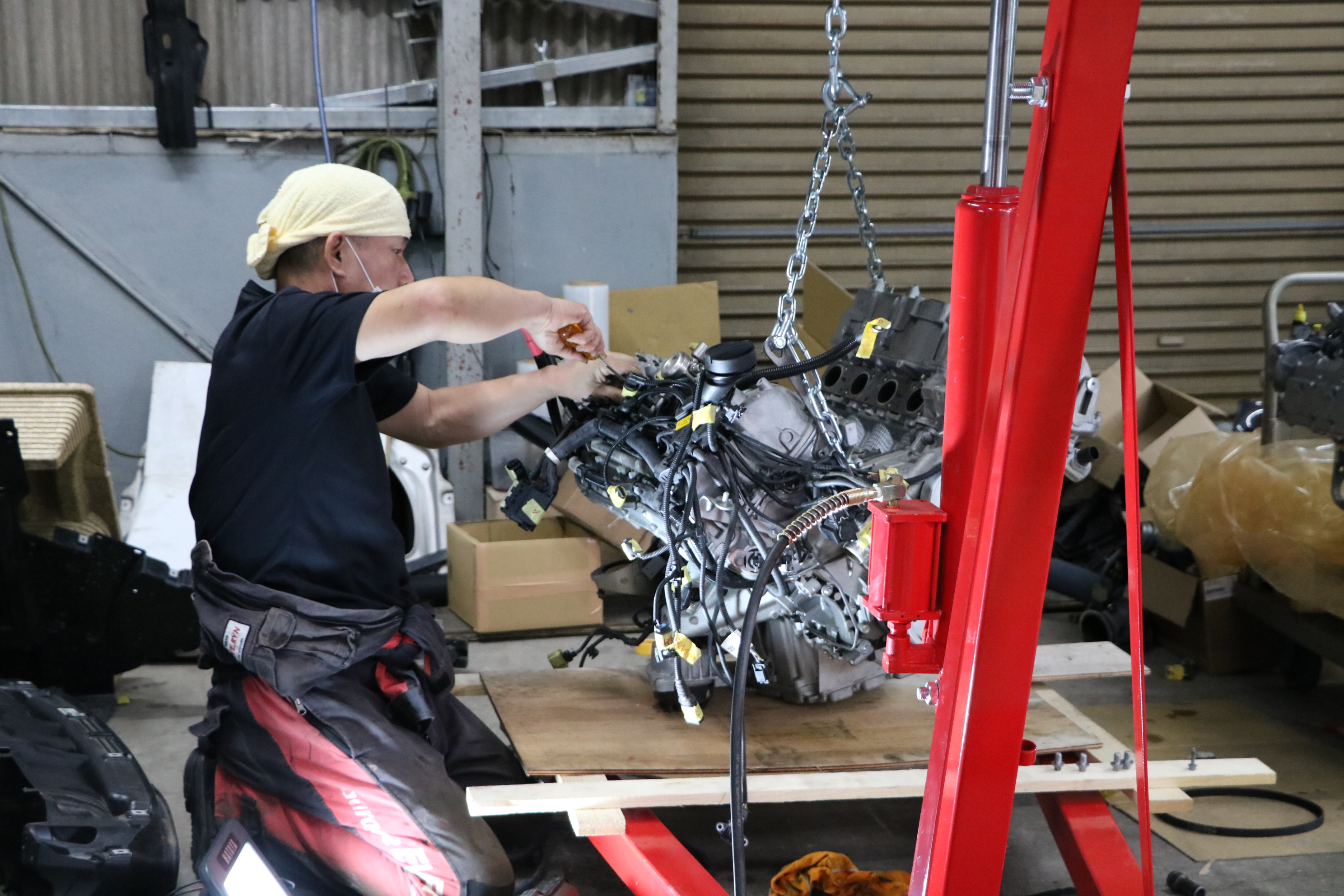

＜　集中していたので・・・撮られていたのを全く気が付きませんでした(笑)　＞

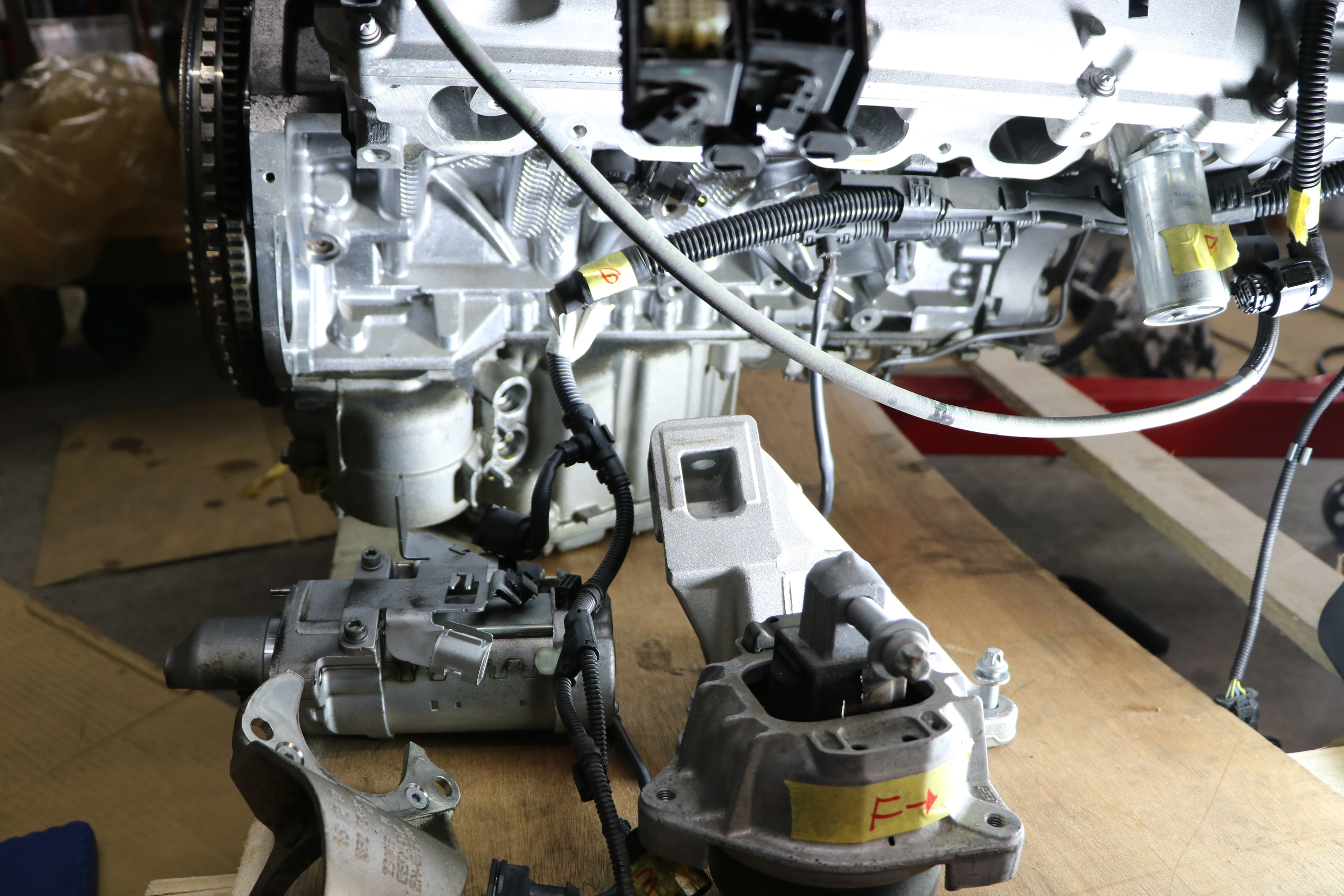

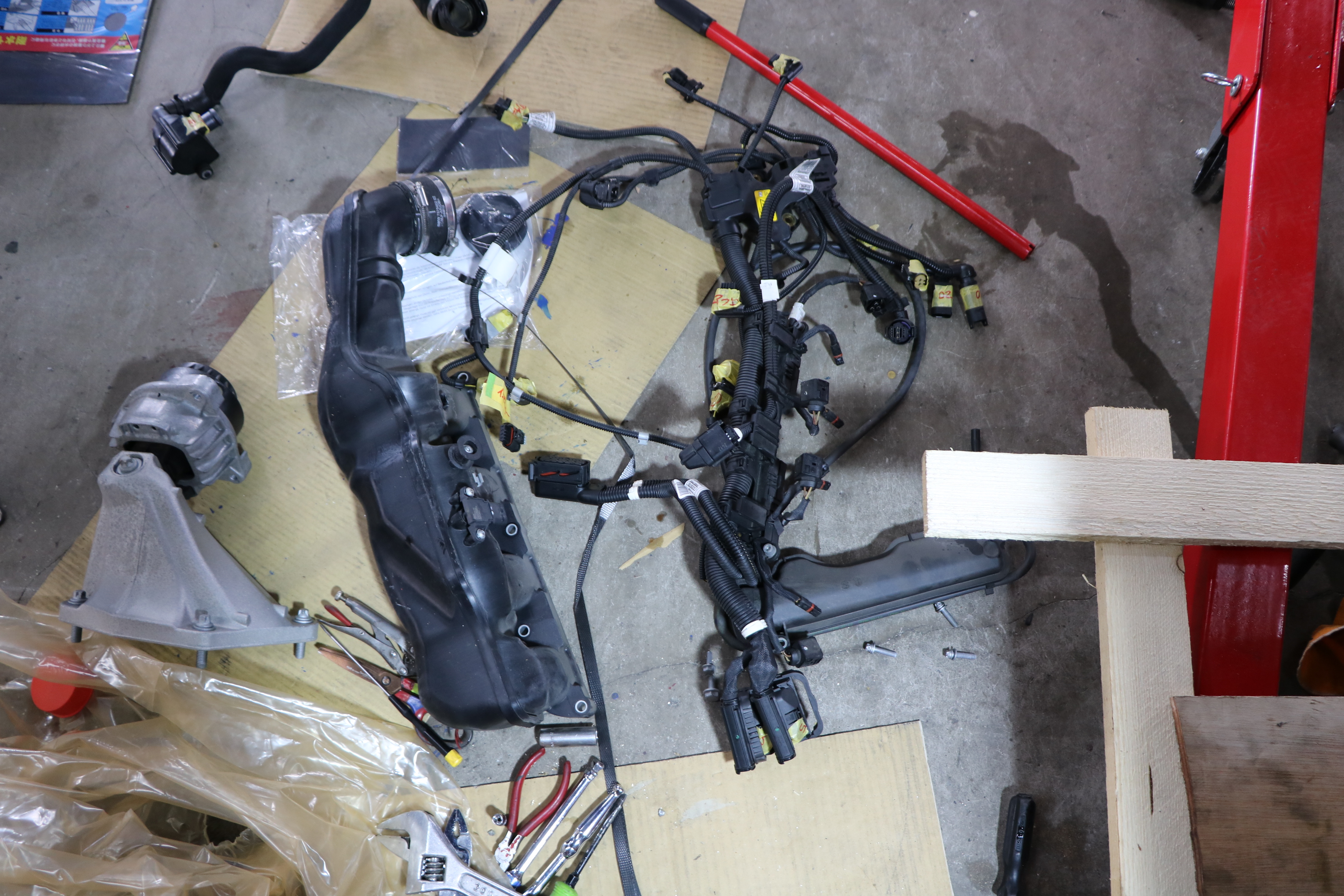

＜　右バンク　エンジンマウント/セルモーター/インテークマニホールド・・・他、取り外し　＞

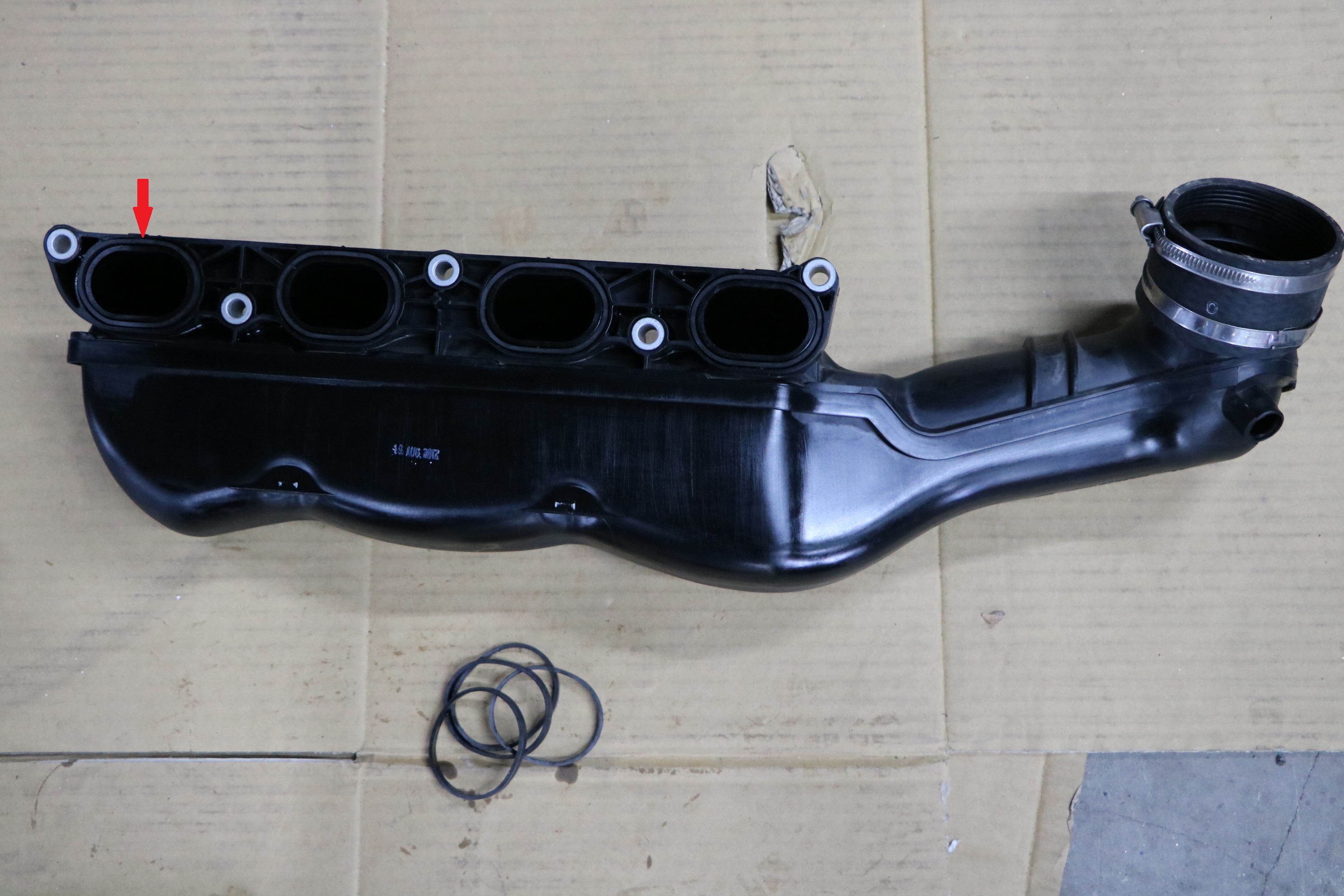

＜　インテークマニホールドは、パッキン交換しての取り付け　＞













＜　左バンクも同様に取り外し　＞

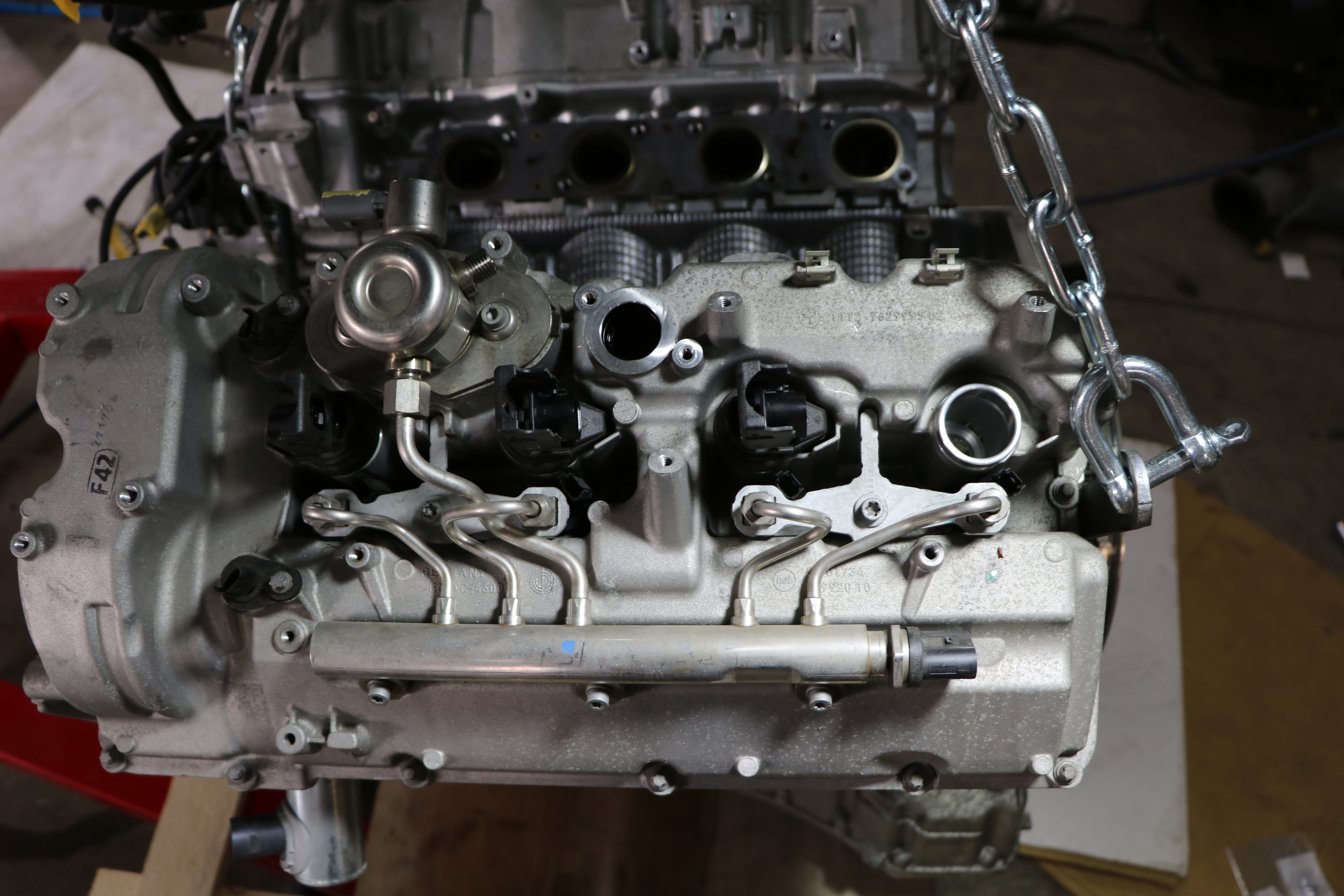

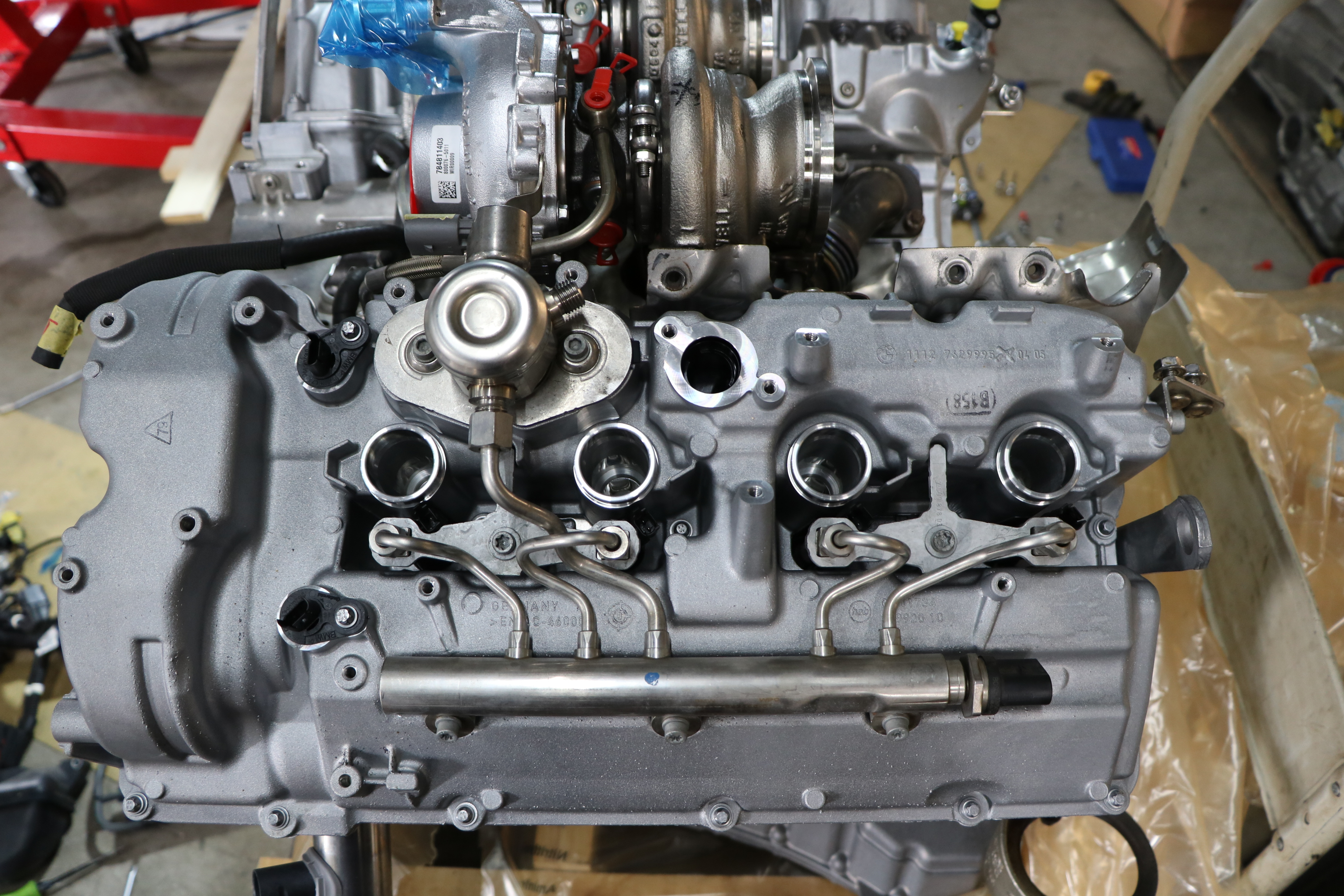

＜　燃料の配管/インジェクターも取り外し　＞













＜　インジェクター及び燃料の配管は、直ぐに移植。　＞













ある程度取り外しが完了した所で・・・





新しいエンジンに全て組み付けて再度エンジンが壊れないように・・・





そのまま、元のエンジンを分解して行きます。





簡単に説明すると・・・エンジンは下の画像の様に分かれます。

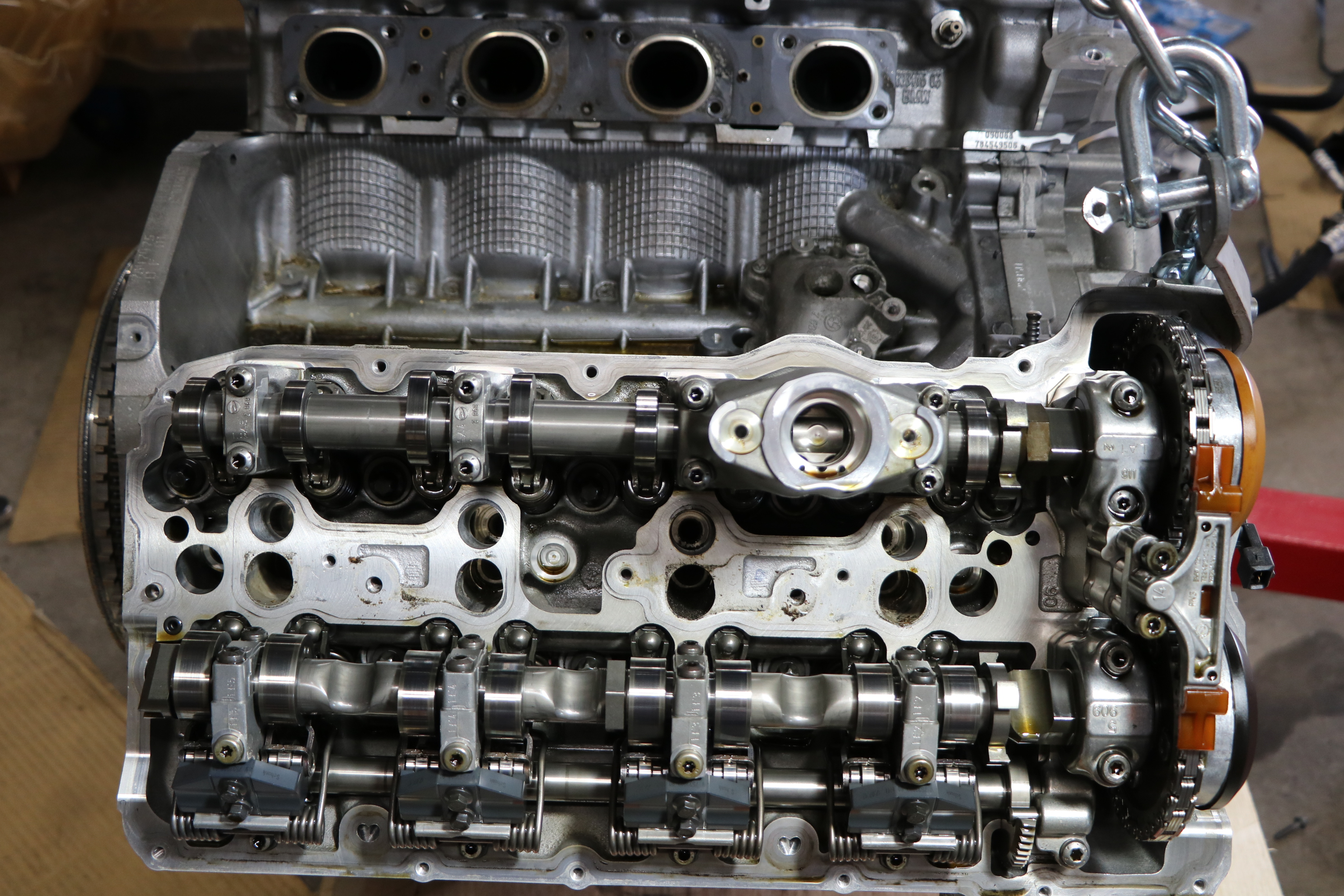

＜　タペットカバーの取り外し　＞

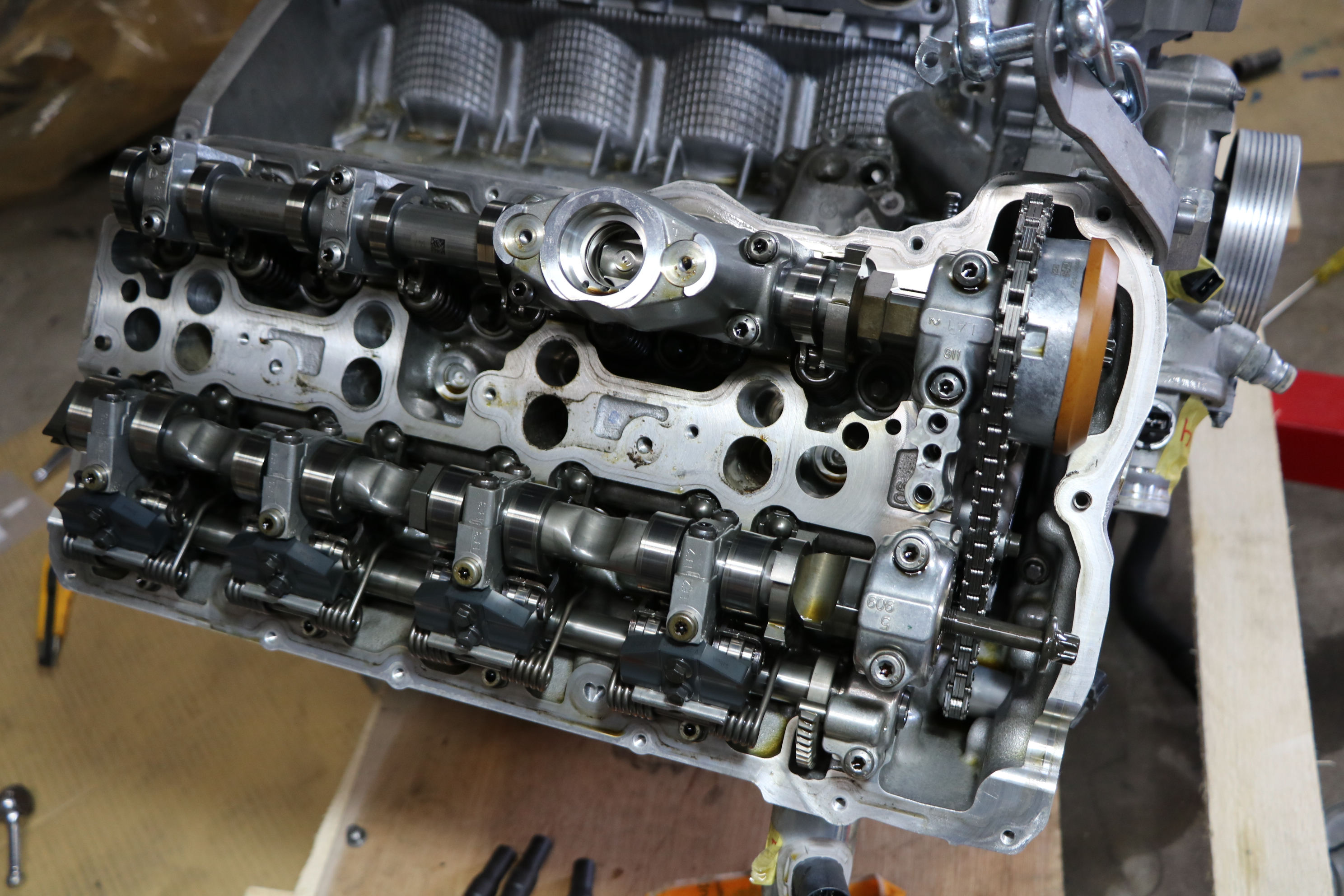

＜　タイミングチェーンを外して、ヘッドを取り外し　＞

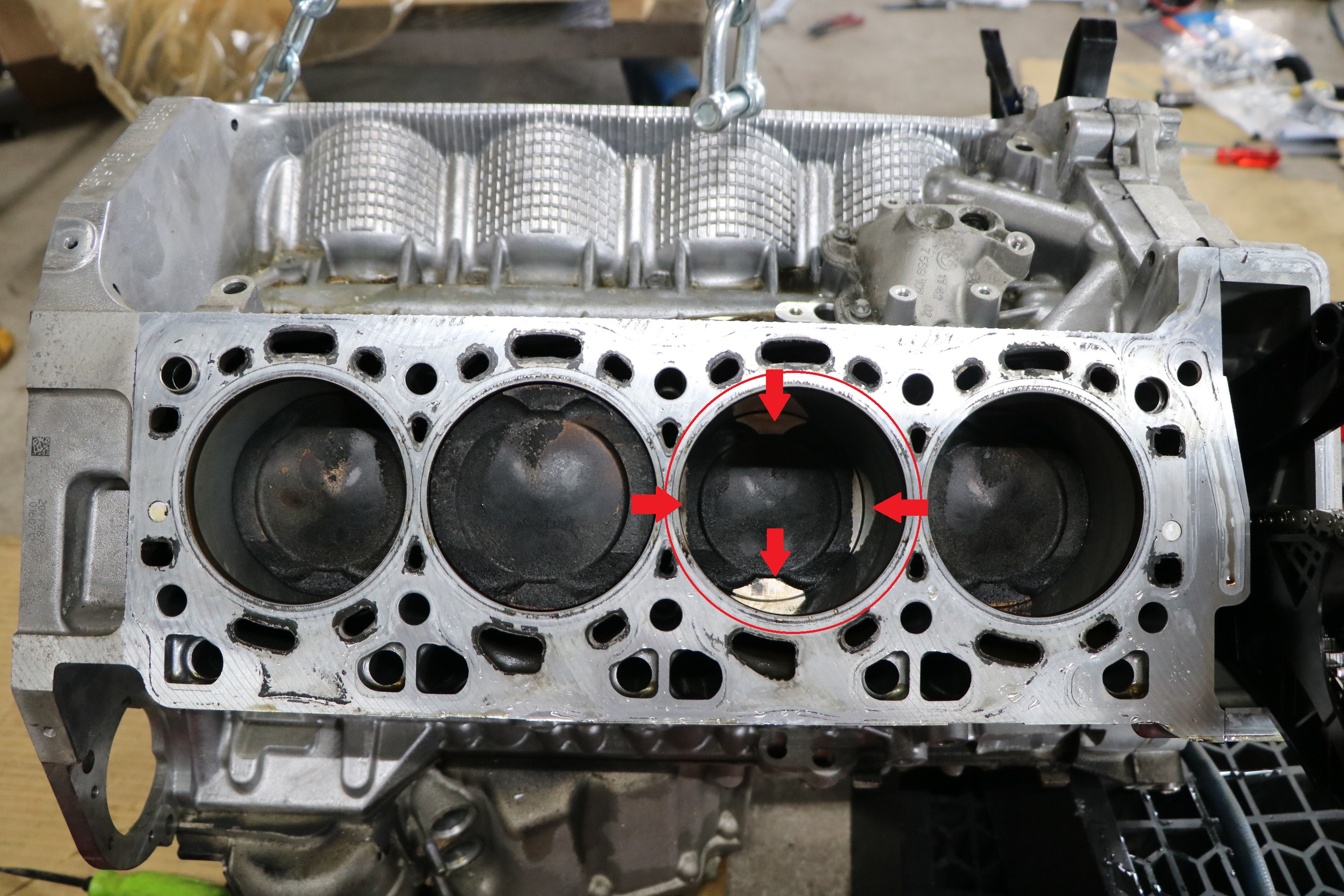

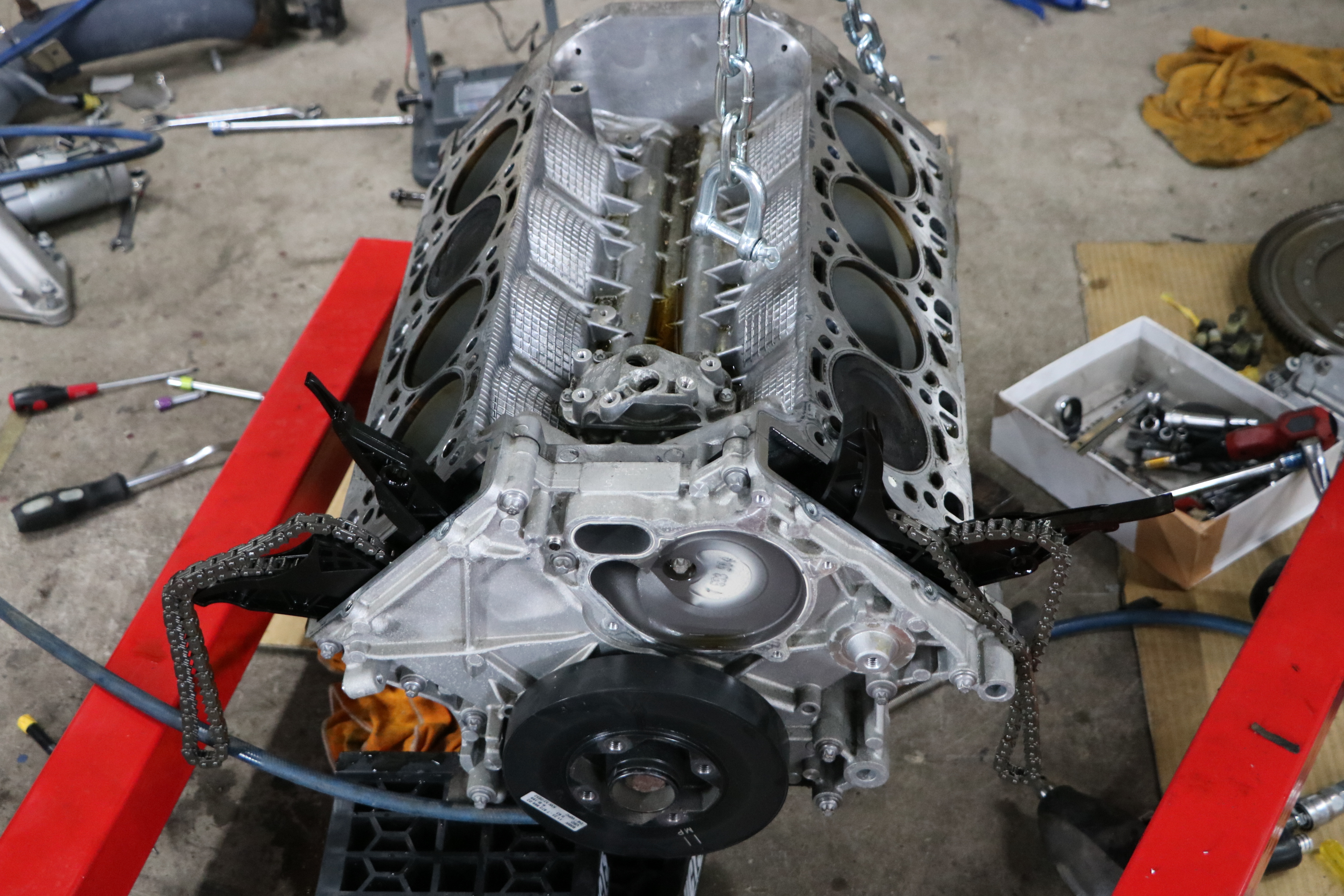

＜　ヘッドを取り外すと、ピストンが出て来ます。＞













ピストンの2番（赤丸）のカーボンがはがれて来てます。（赤矢印）





反対側の6番も同様にはがれてます。





ヘッドとこのピストンの間にあるのが、ヘッドガスケットです。





良くオーバーヒートしたら、「　ヘッドガスケット飛んでる　」と、





小耳に挟んだ事はないでしょうか？

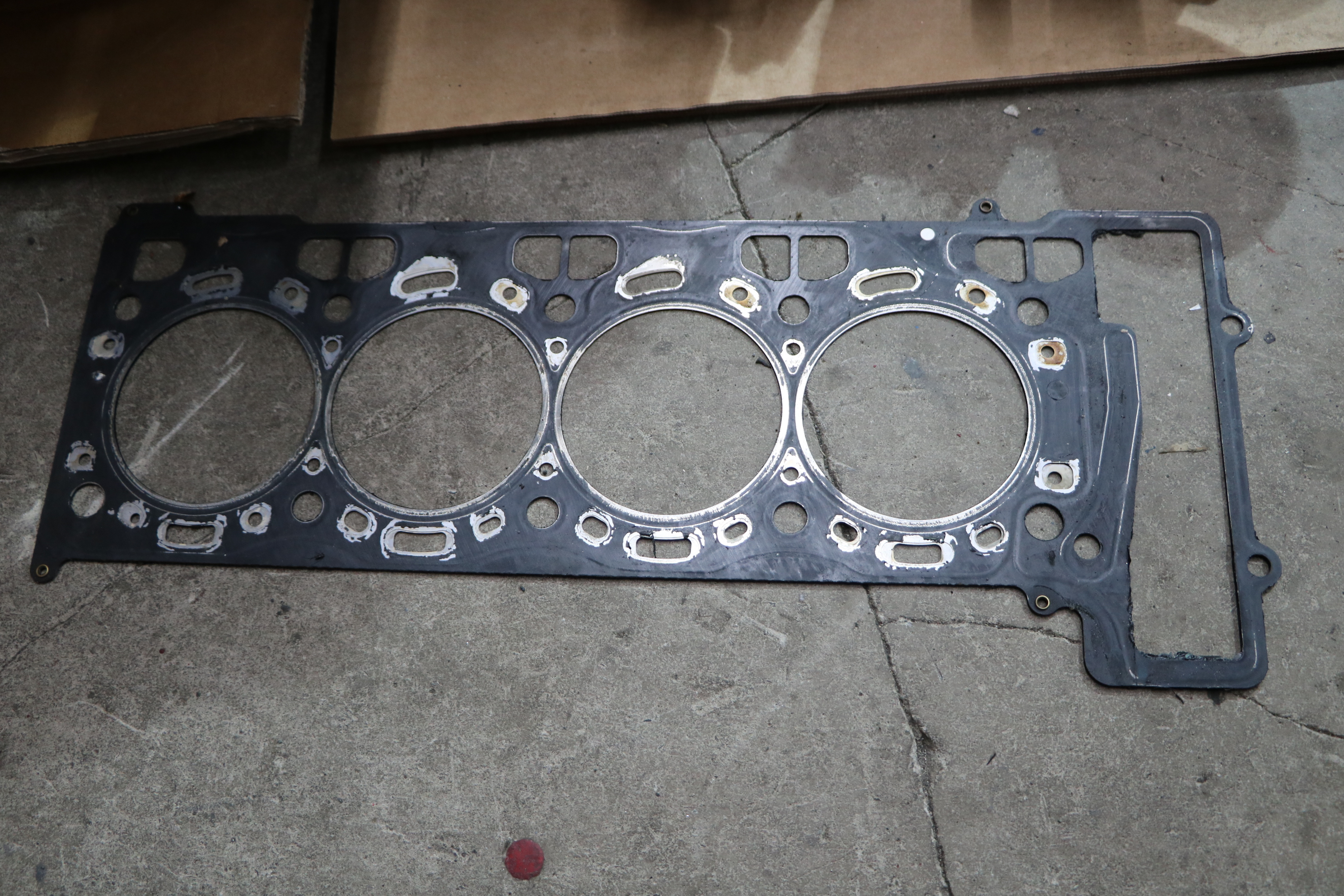

そのヘッドガスケットがコチラ。

























ヘッドガスケットが飛んでしまうと・・・エンジンオイルの中に水が混入して





ピストンなどの油分を落として、熱をもたらすんです。

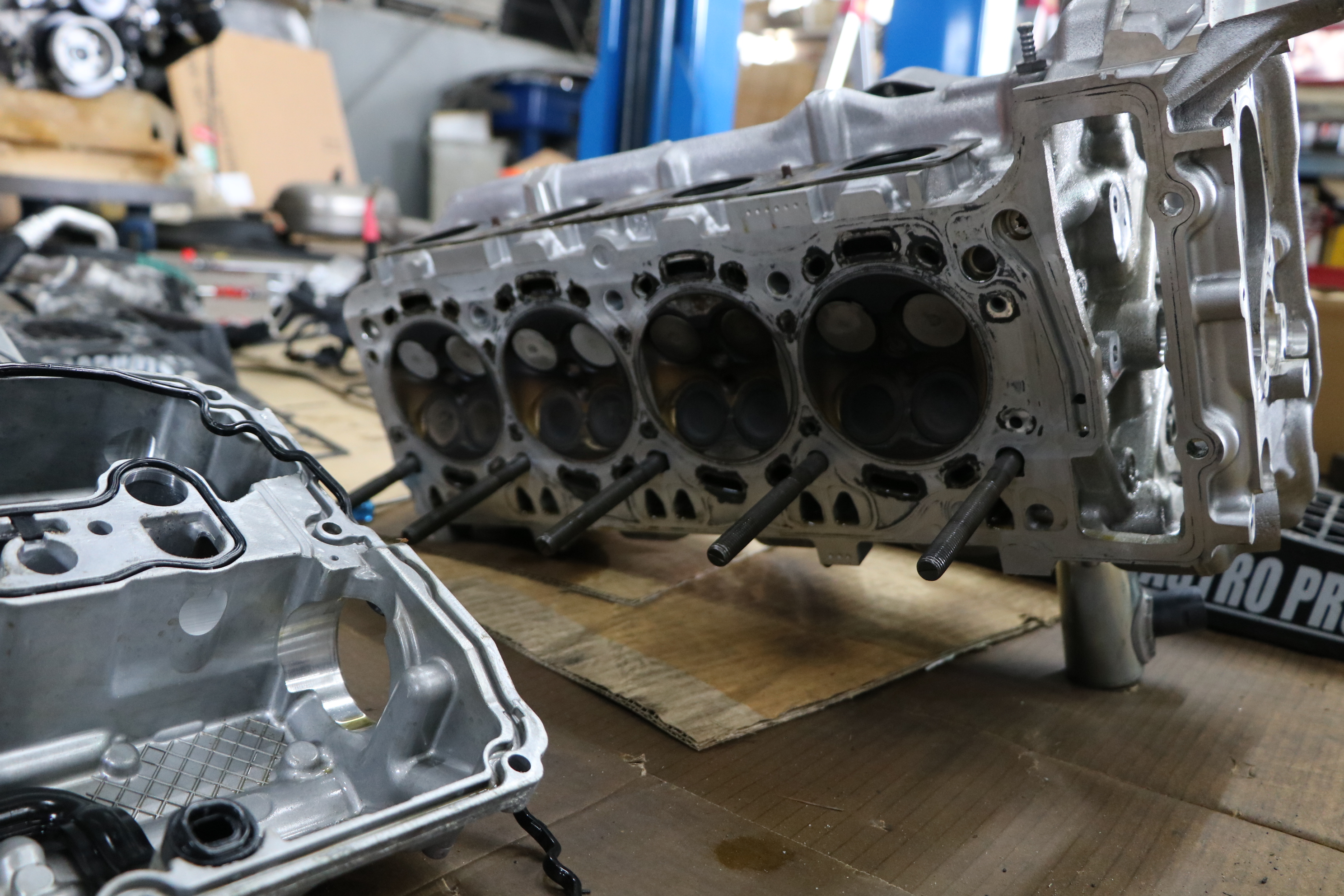

ここで、外したヘッドを見てみると・・・





バルブが半分白くなっています。

























＜　反対側も同様に・・・　＞













バルブが、白くなると言うことは・・・不完全燃焼？（あくまで推測です。）

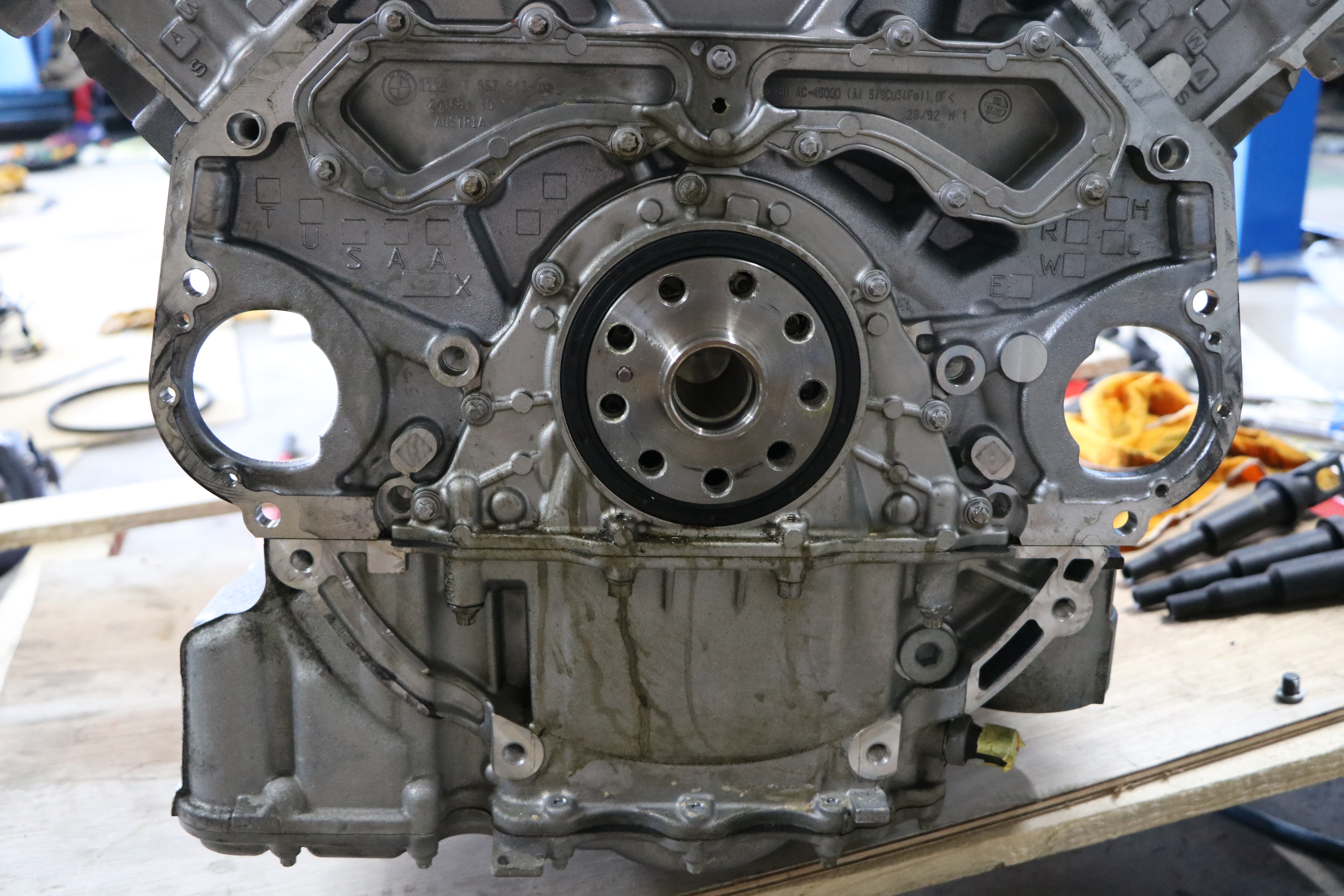

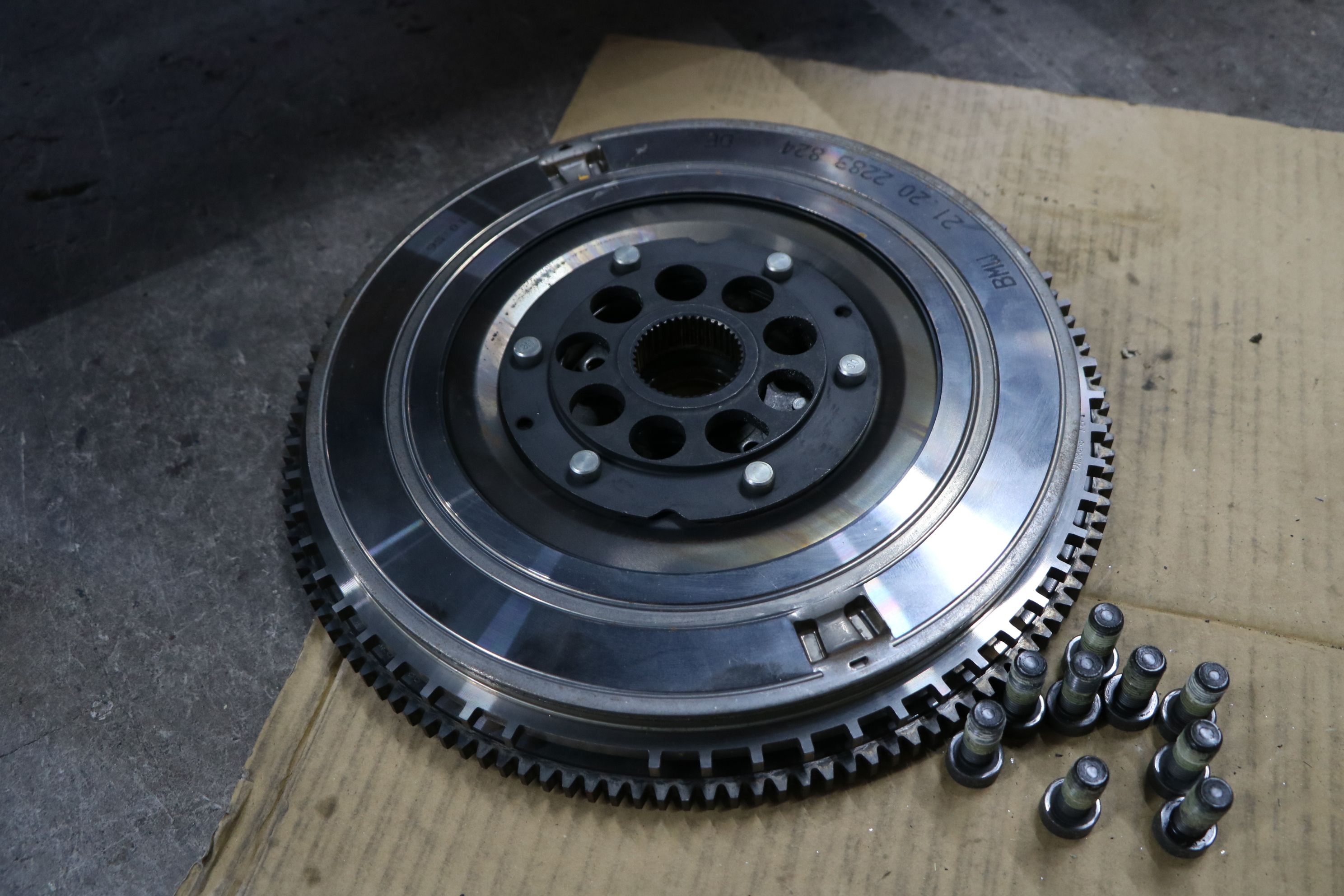

作業を進めリングギヤを取り外し











































エンジンクレーンを一旦外し・・・エンジンを立てます。





で,　今回のご紹介はここまでです。





次回、「エンジン交換　Ｎｏ.7」を楽しみにお待ち下さいませ。





ｂｙ-山下
