宮城県の小○○様へ・・・

2021年08月11日

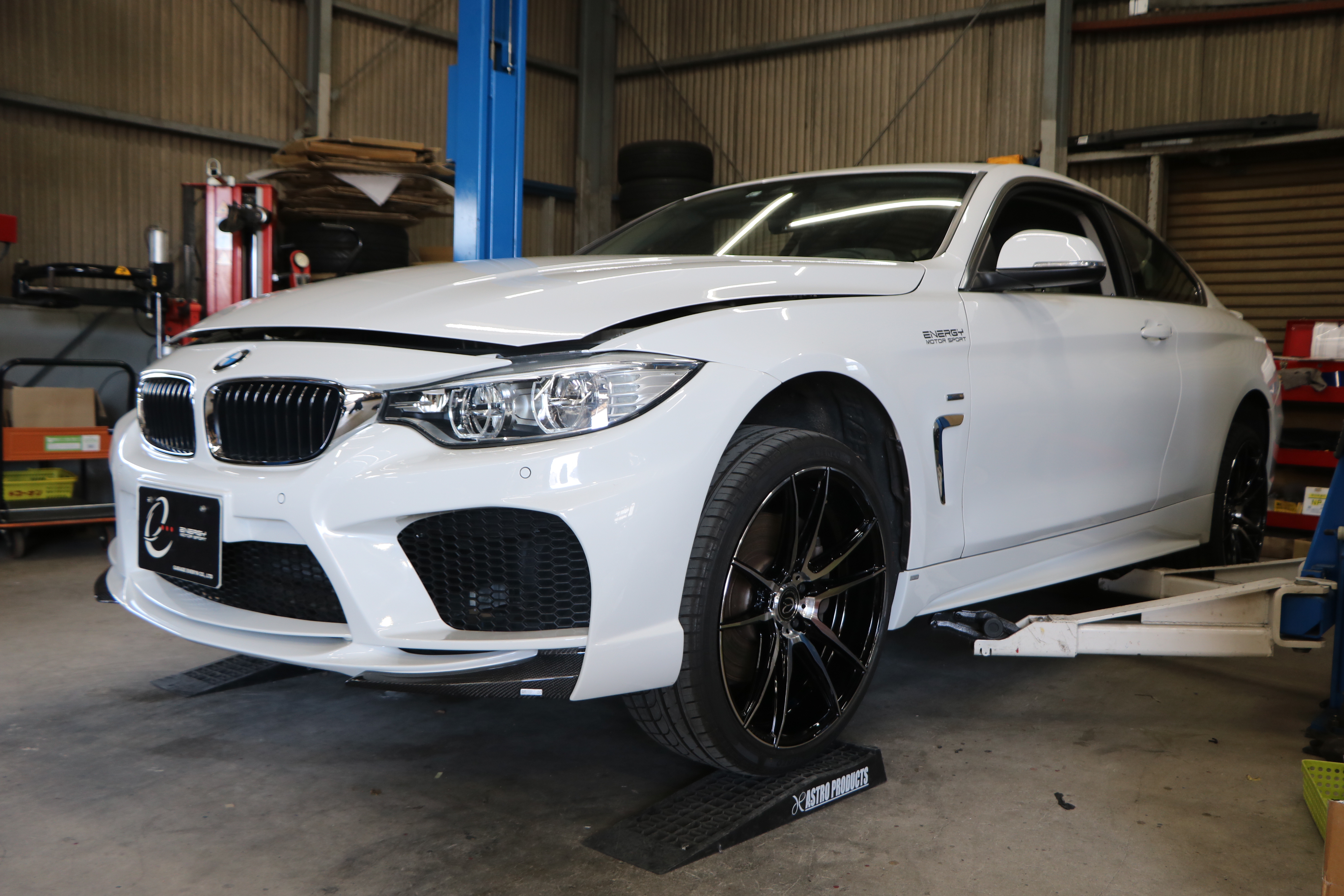

ご契約頂いております 435iクーペですが、オプションでご注文頂きました





FTP製チャージパイプの取り付け作業が完了致しました。

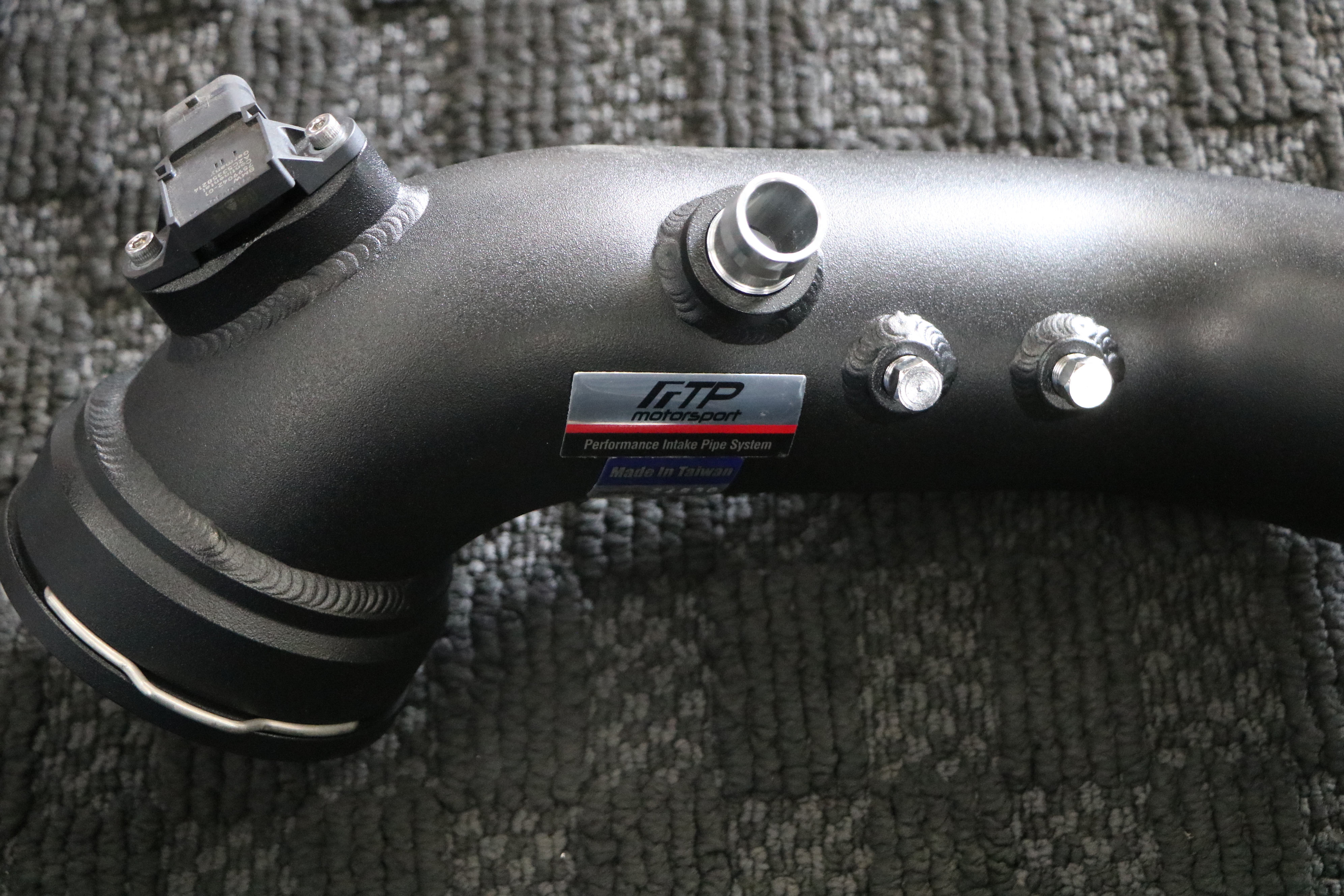

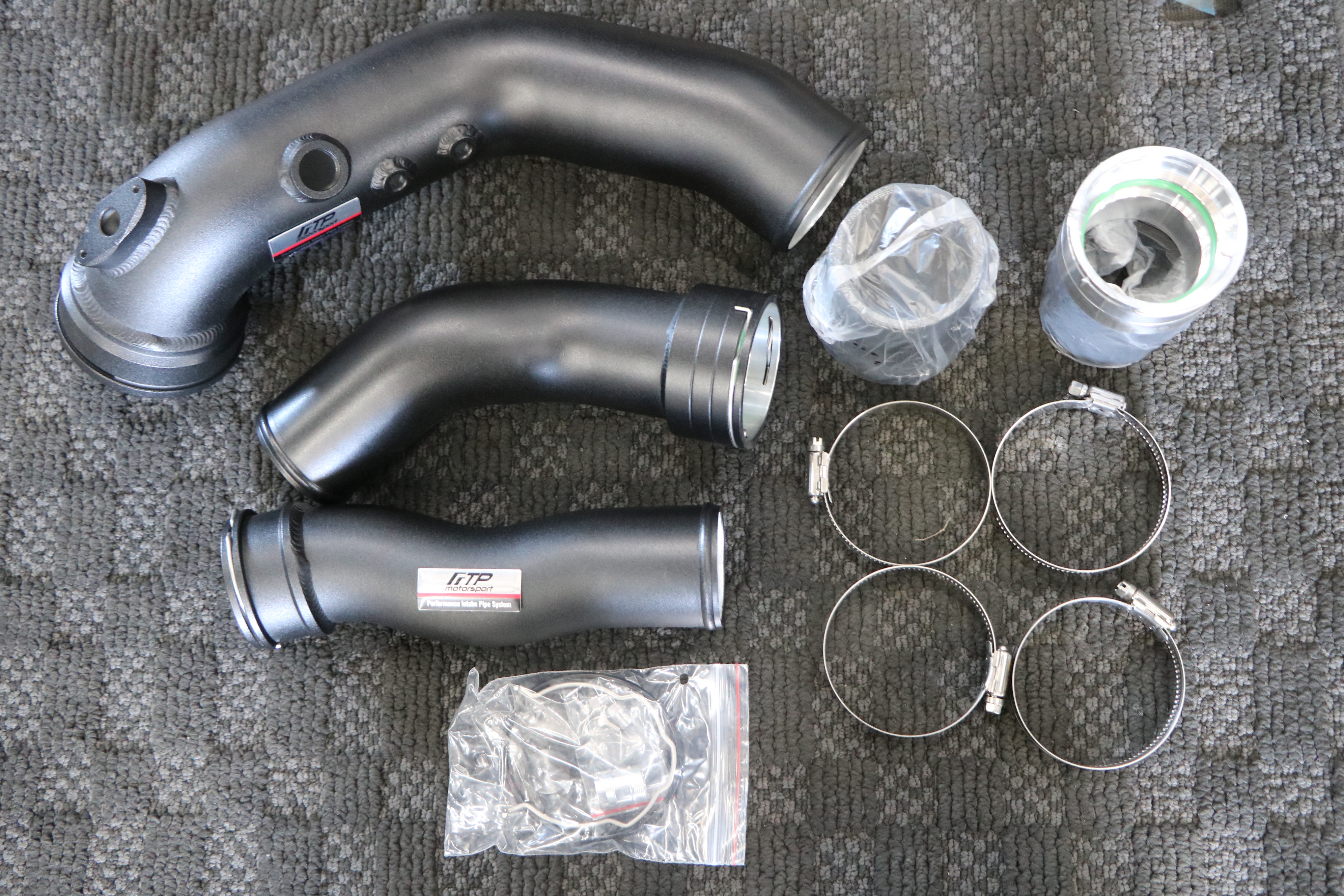

< FTP製チャージパイプ >







お車をリフトアップして、エンジンカバーを脱着して左バンクのチャージパイプから取り付け





下廻りは、エンジンアンダーカバーを脱着。







< エンジンカバーを脱着 >

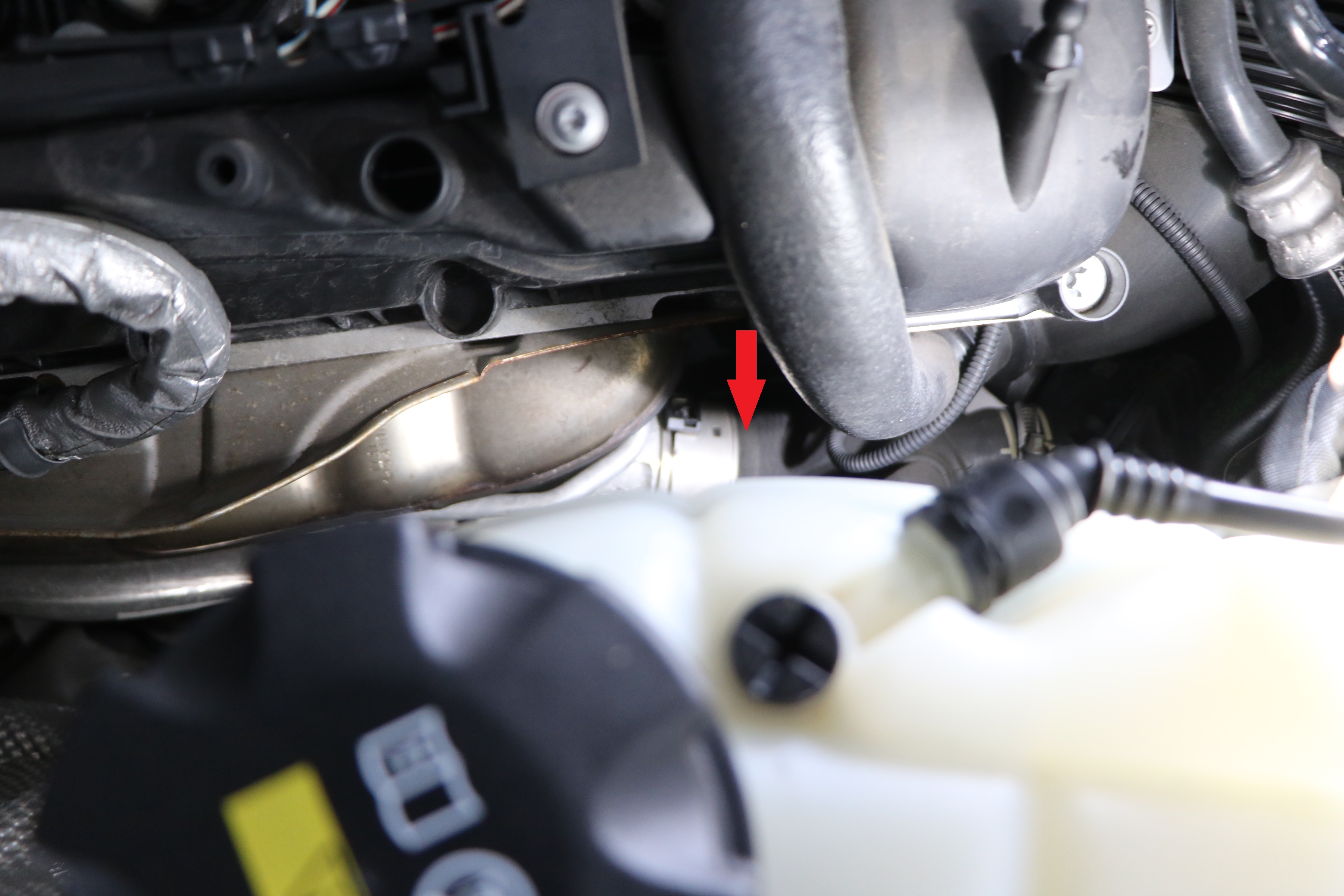

< 取り外すパイプが、赤の矢印 >

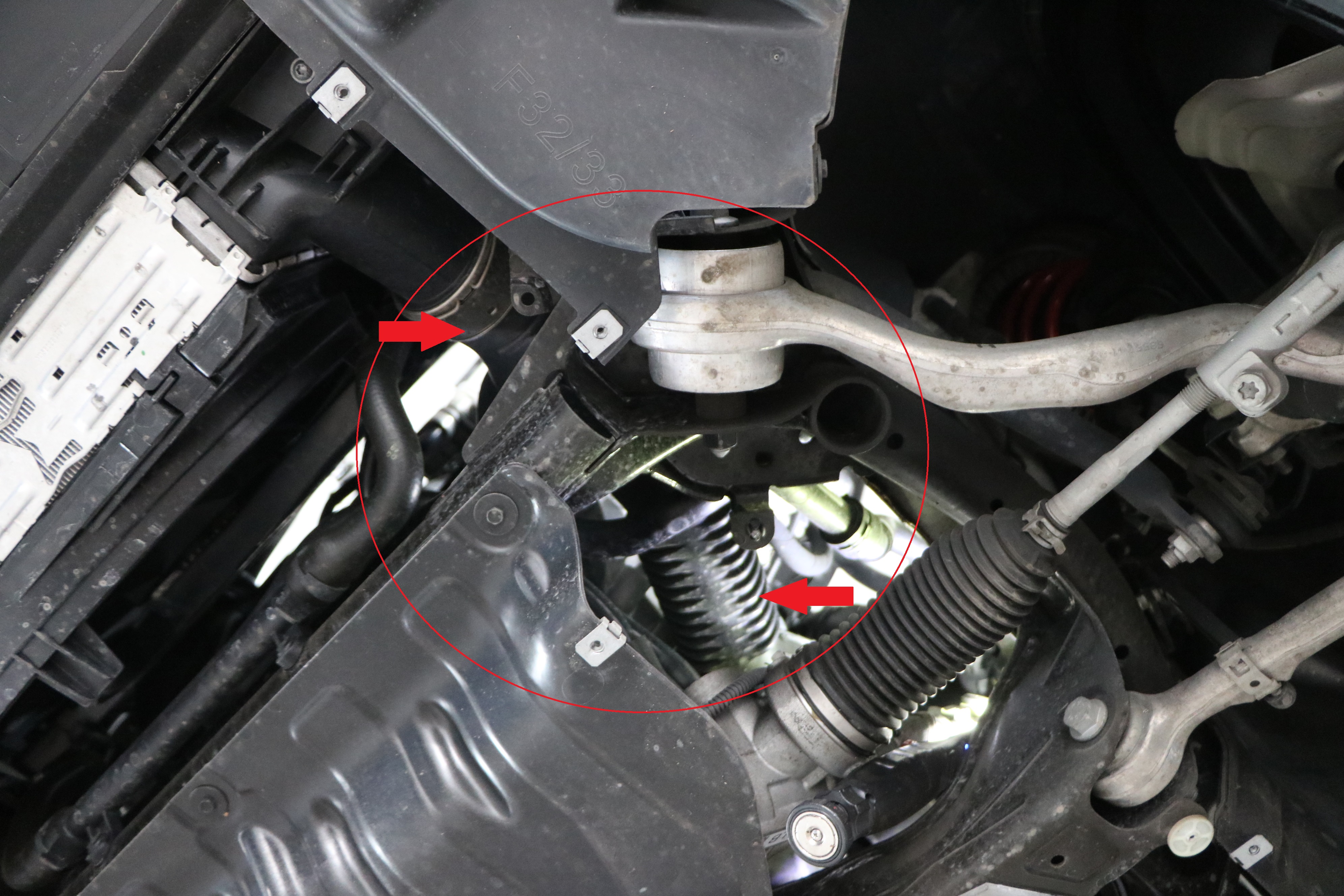

< 下からの画像 >

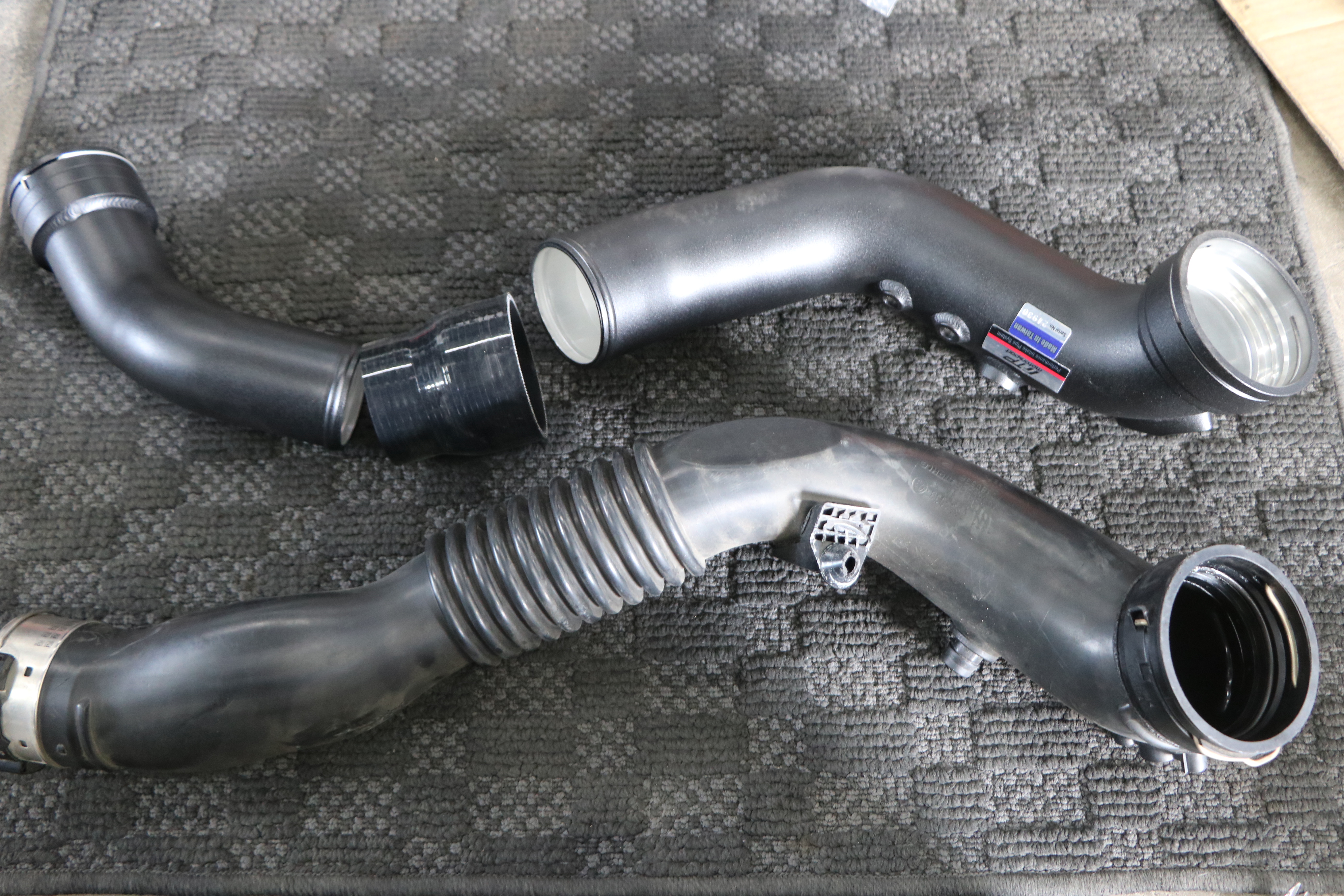

< 下側が、取り出した純正パイプ >

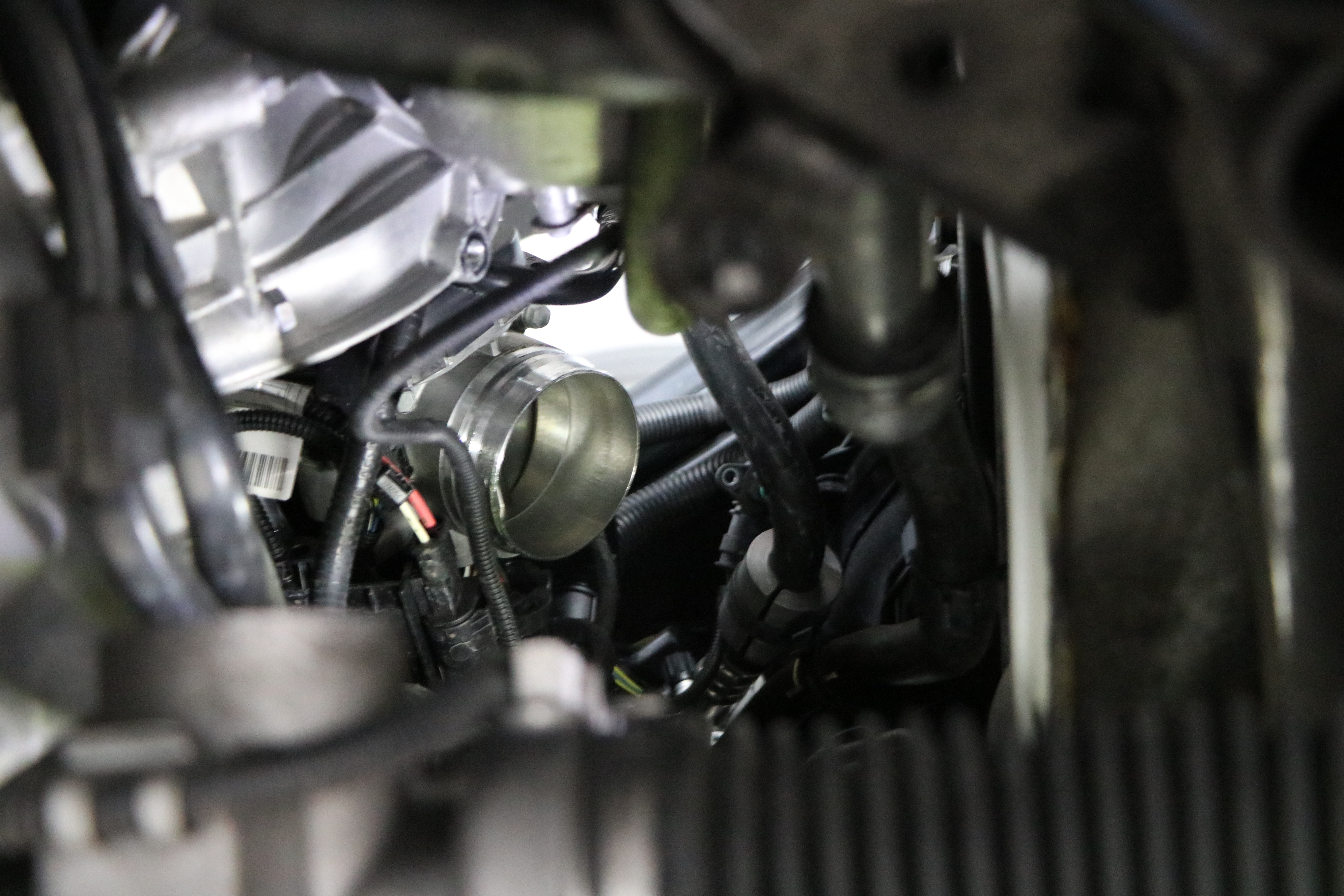

< パイプを取り外したエンジン側 >







< センサー及び附属品の取り付け >

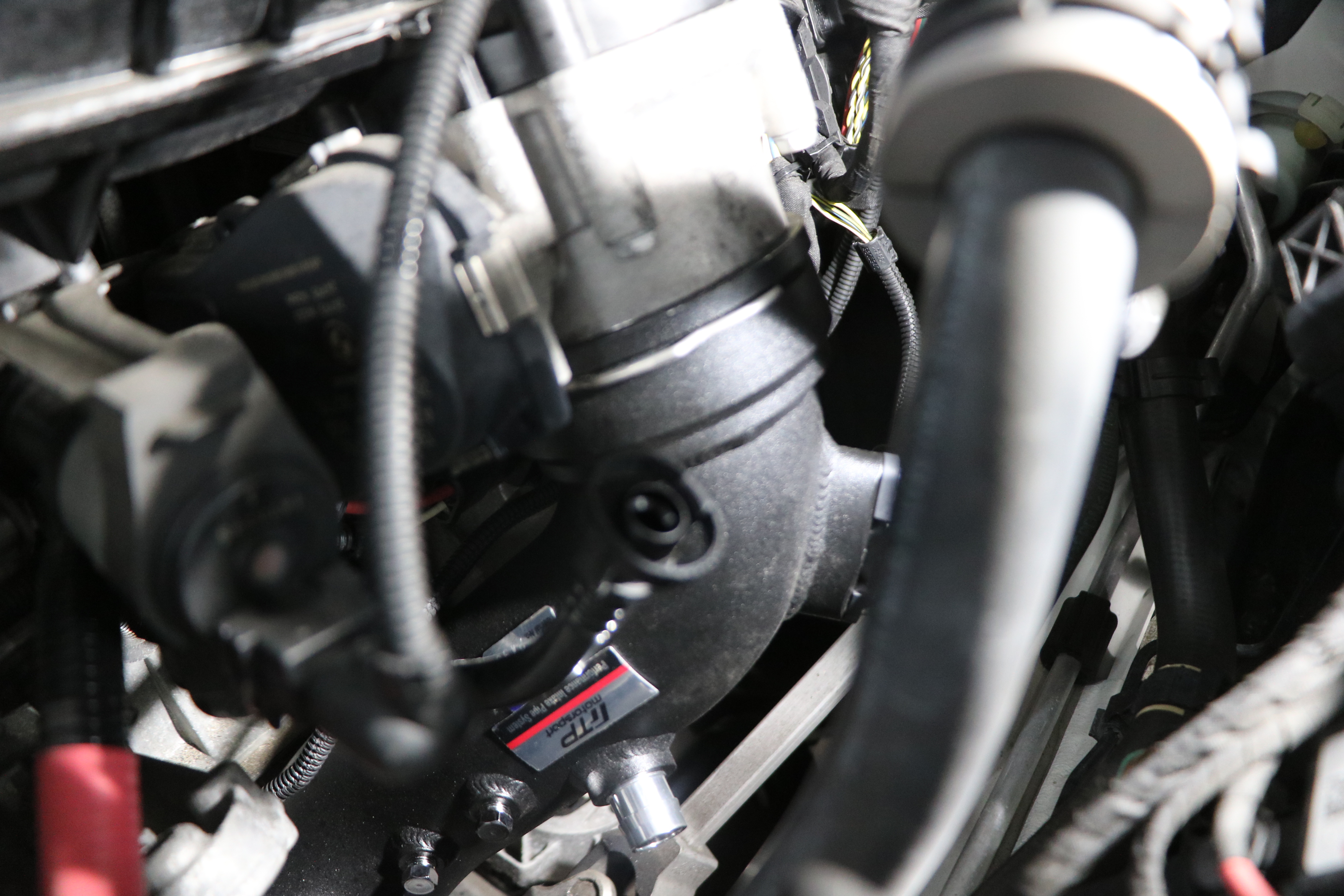

< FTP製チャージパイプ取り付け >













左バンクの取り付けが、終わり右バンクのチャージパイプの取り付け

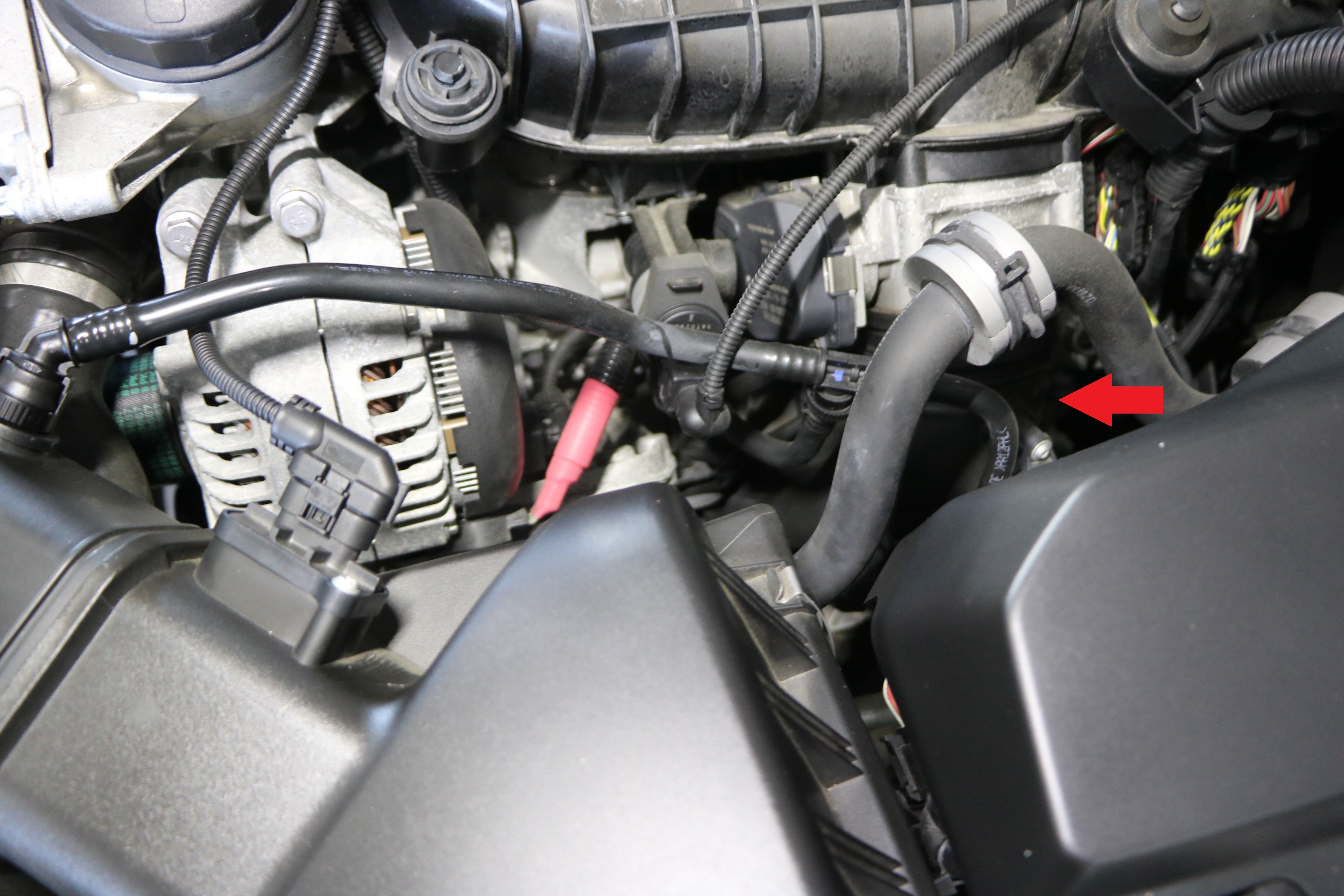

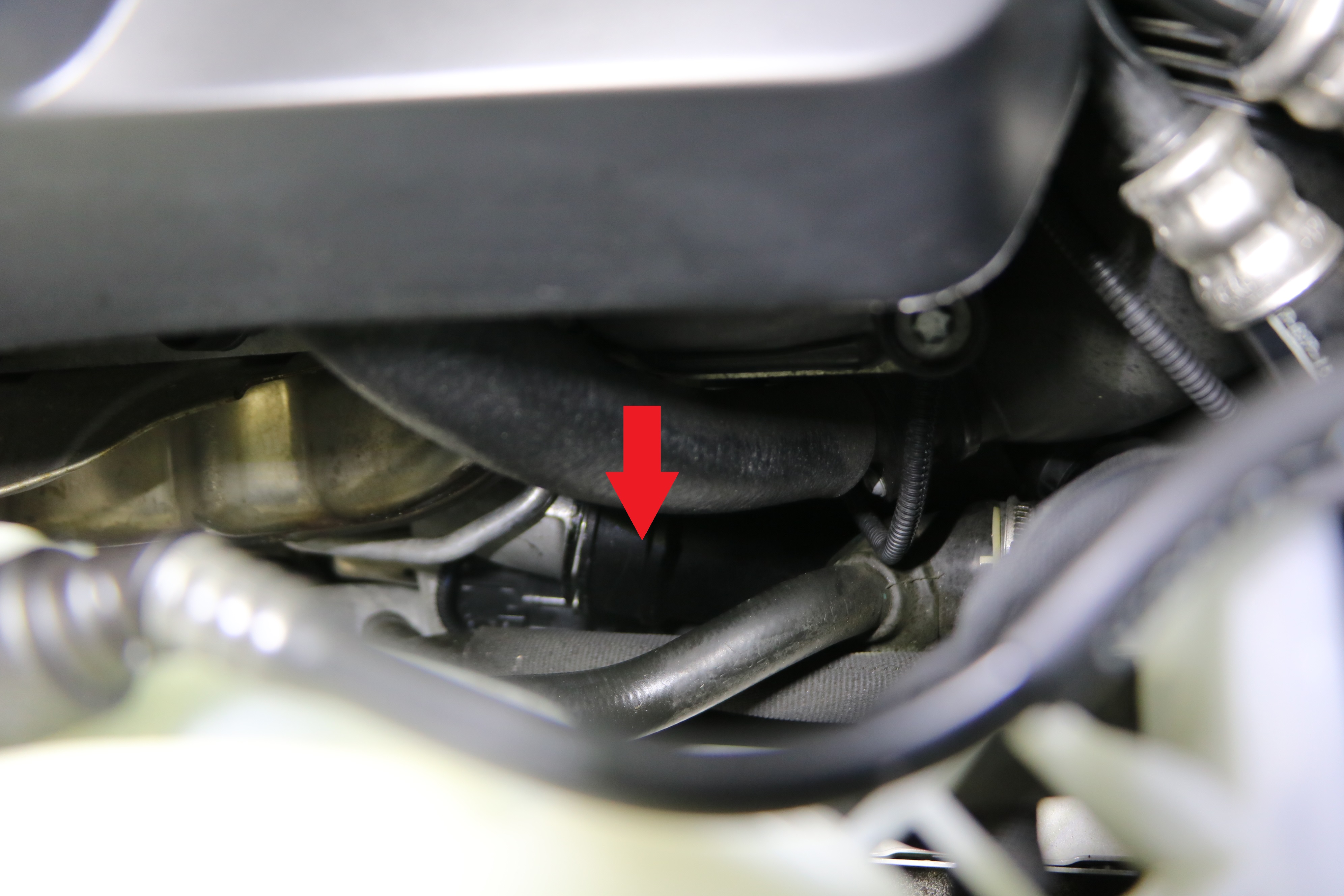

< エンジンルームから見た純正パイプ (赤矢印)>

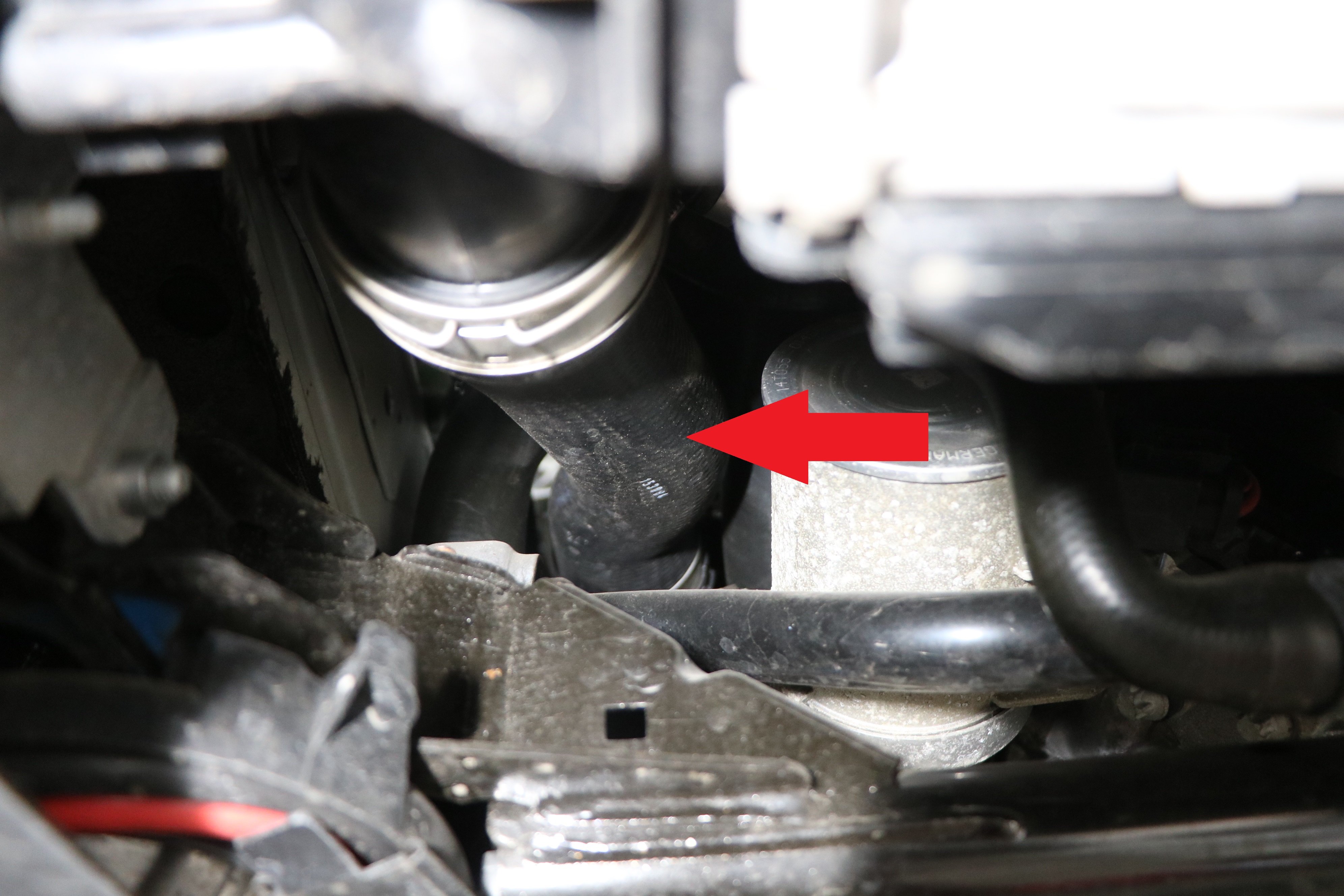

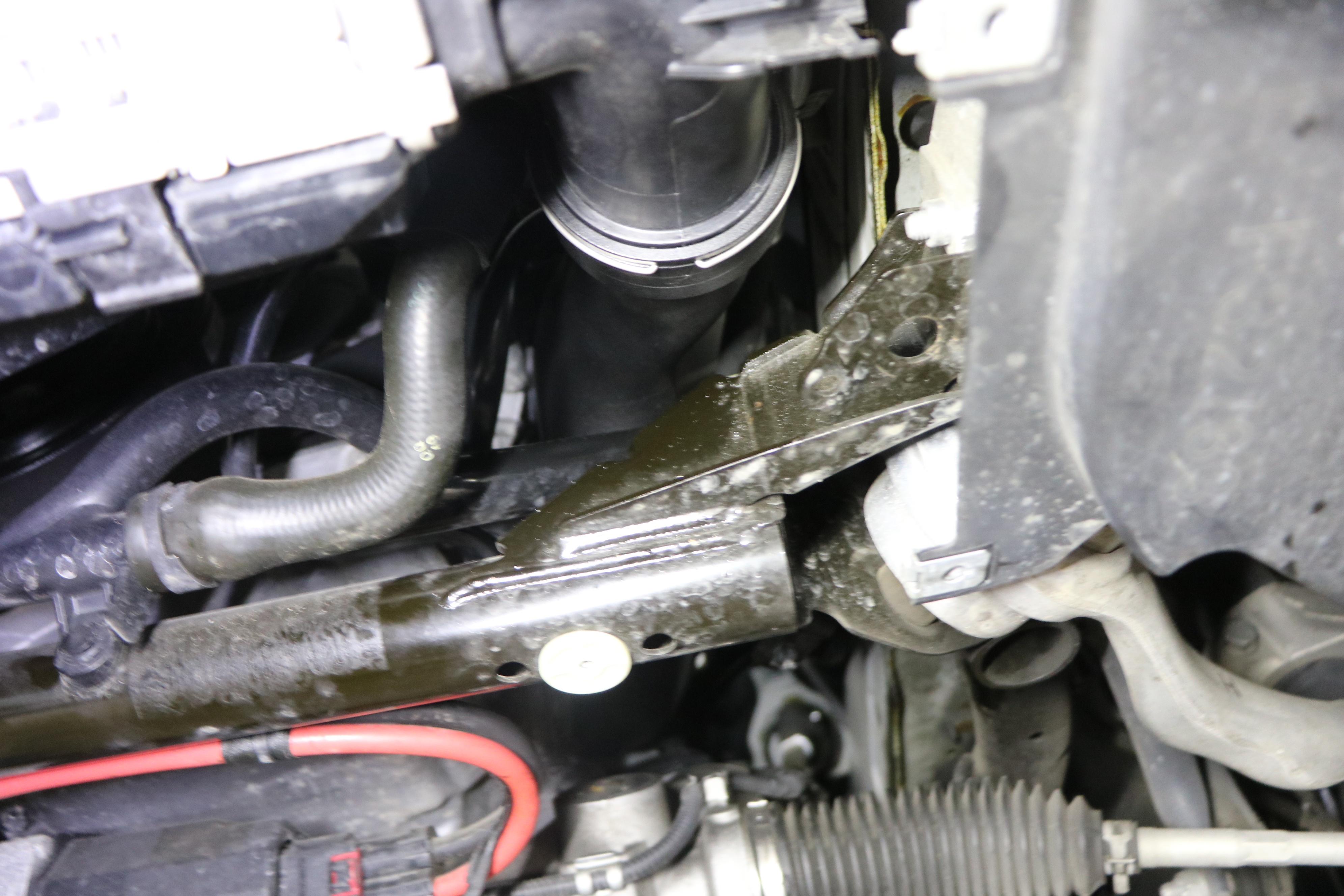

< 下側から見た純正パイプ >







< 下側が、取り出した純正パイプ >







純正のパイプは、ゴム製なので簡単にエンジンルームから取り出せましたが





FTP製チャージパイプは、取り付けがスペース的に難しいので





エアーエレメントケースを脱着し、エンジンマウントのボルトを取り外し





エンジンハンガーを使用しての取り付け作業。

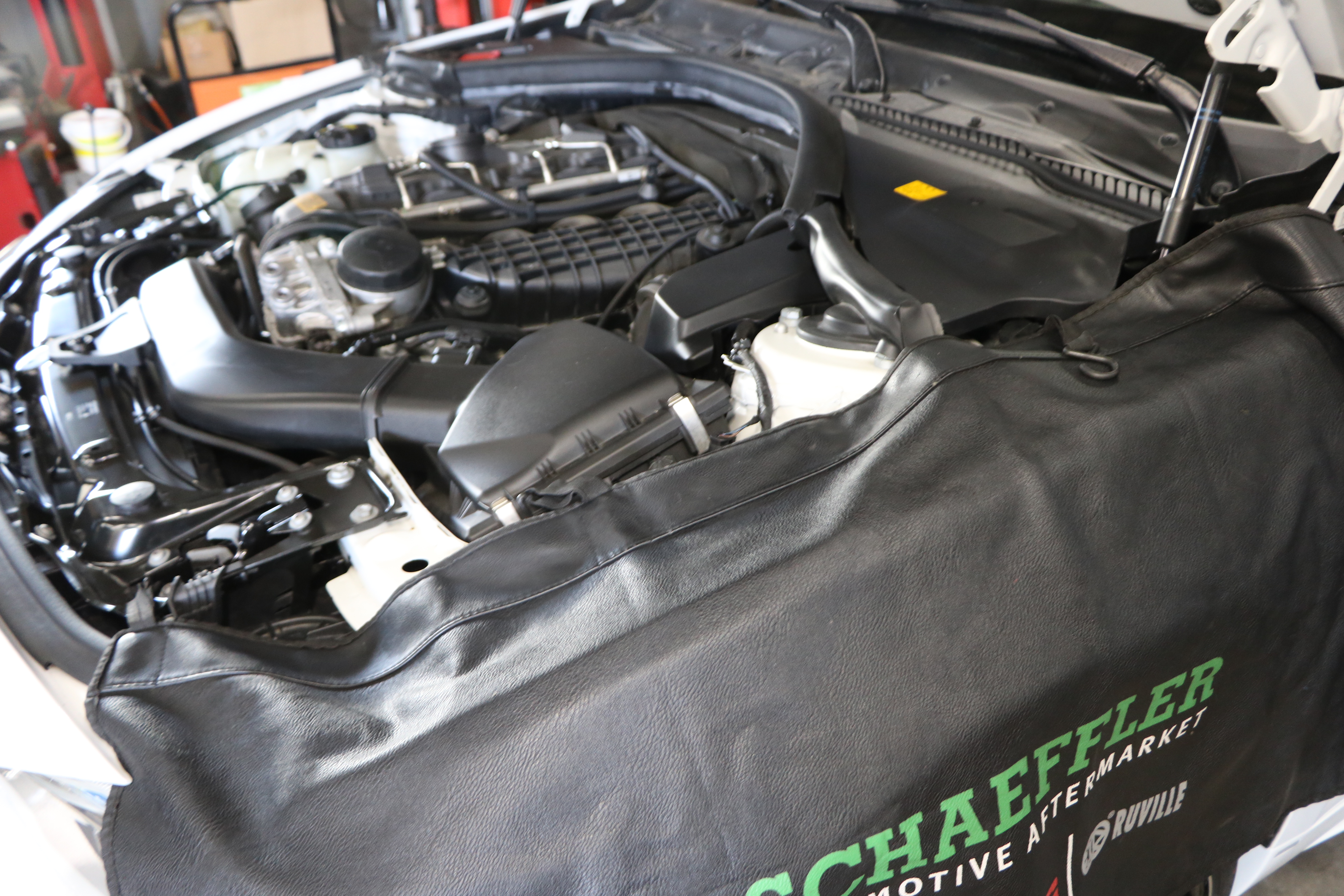

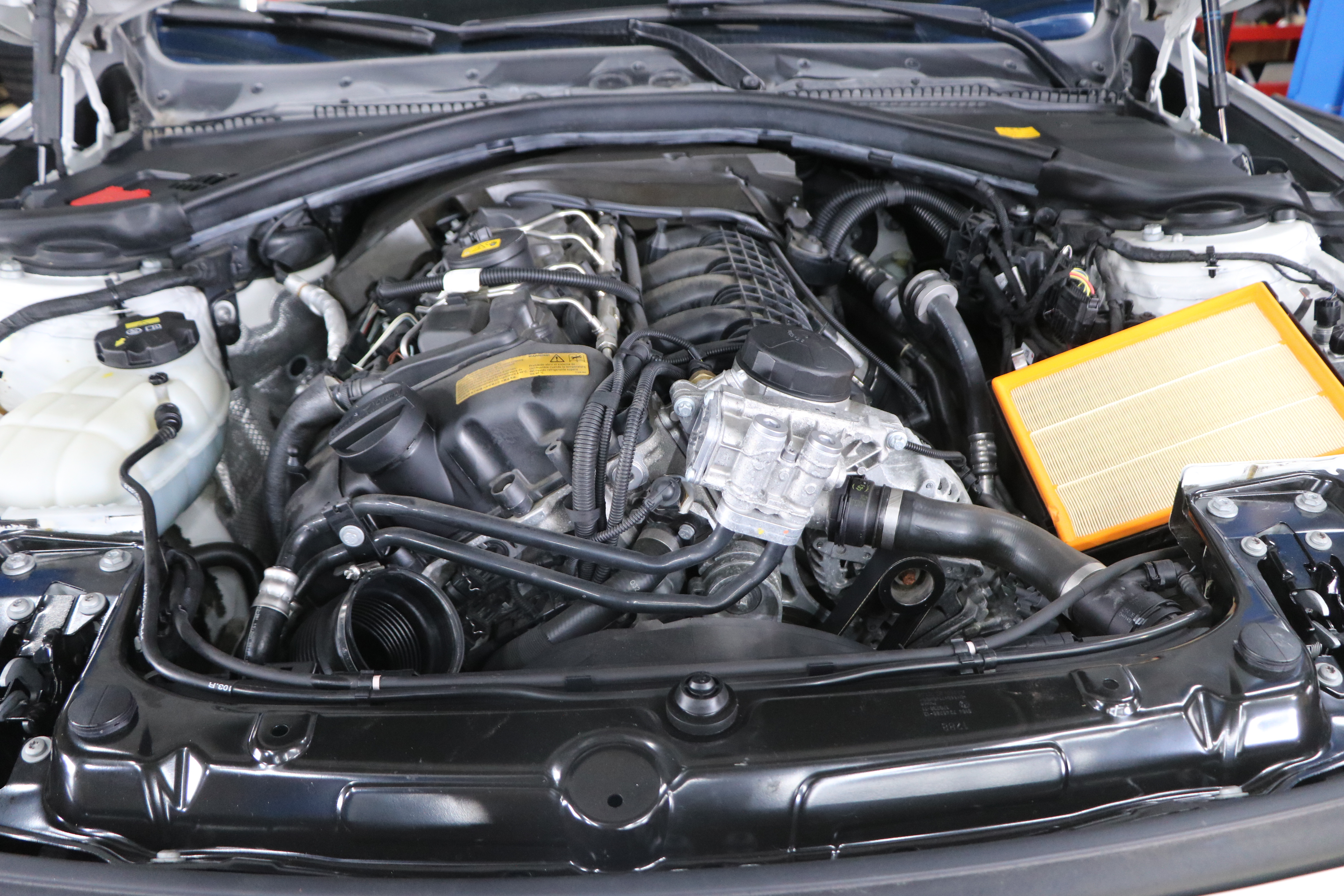

< エアーエレメントケース/ダクトを脱着 >







< エンジンマウントの取り付けボルトを脱着 >

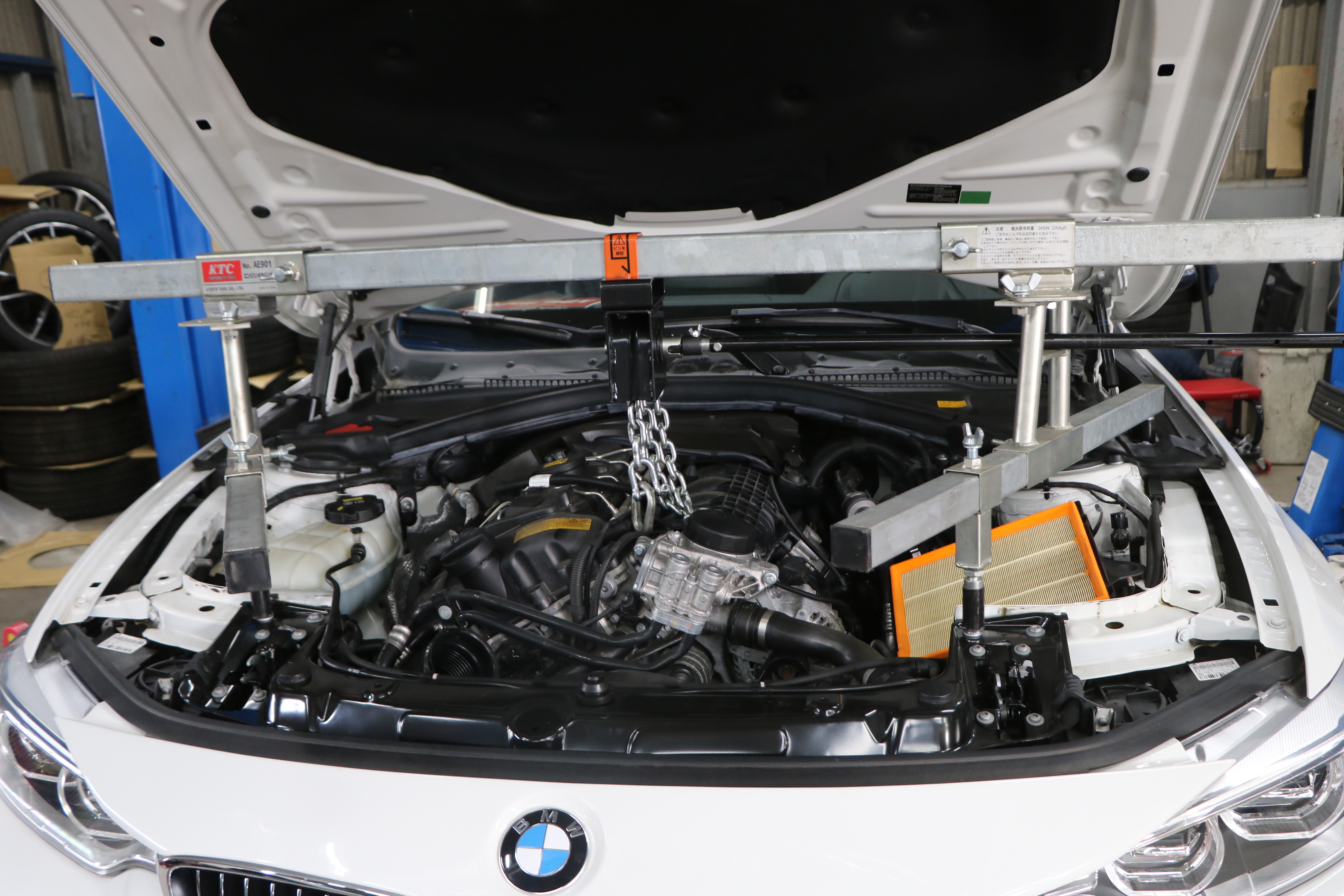

< エンジンハンガーで、エンジンを軽く持ち上げ >

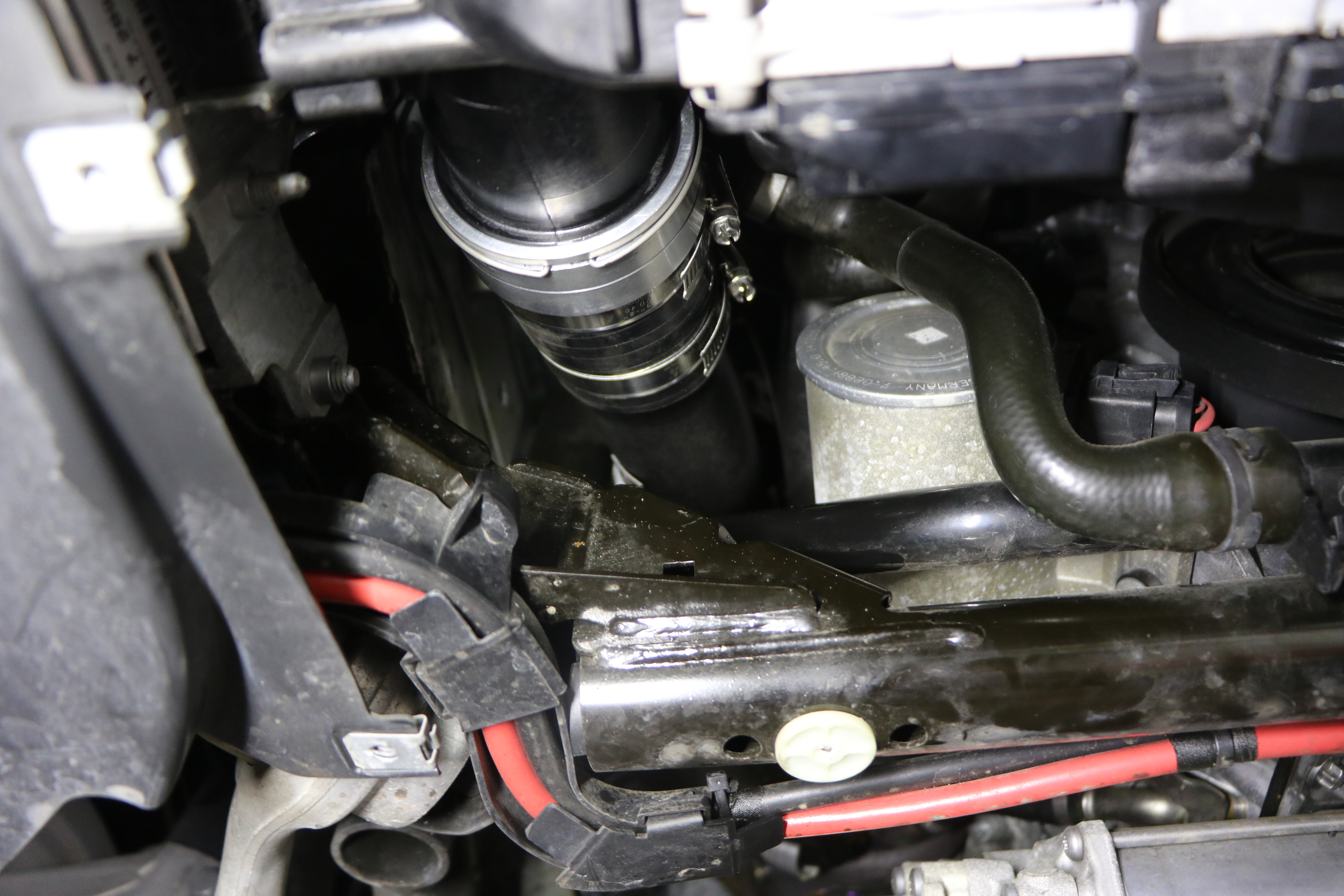

< 取り付けしたFTP製チャージパイプ >

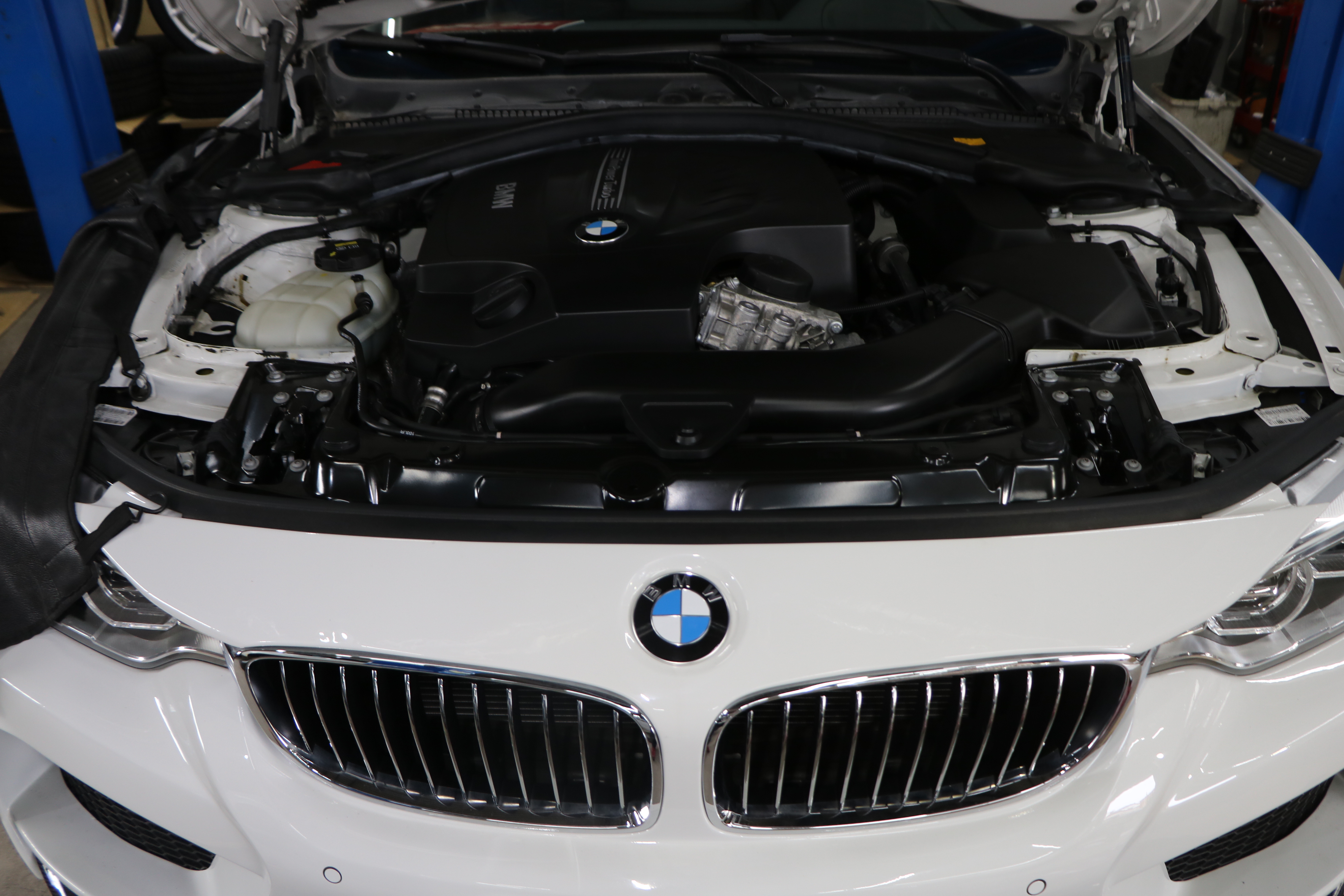

FTP製チャージパイプの取り付けが完成して、エンジンルーム内の組み上げ













納車まで、もうしばらく楽しみにお待ち下さいませ。





by−山下
