前回、オプションでご注文頂きましたキャリパーペイントのご案内でしたがその続編となります。　

オプションでご注文頂きました　ドライブレコーダー（前後）/インターフェイスキットの

取り付け作業のご案内させて頂きます。

＜　前回ご紹介させて頂きましたキャリパーペイント（MAD　RED）＞

今回作業させて頂きます。商品は・・・コチラ。

＜　インターフェイスキット　＞

＜　レーダー探知機/ドライブレコーダー（フロントカメラ）セット　＞

＜　ドライブレコーダー（リヤカメラ）＞

左右サイドステップに養生テープ貼って、室内を分解してインターフェイスキットの

取り付けを行って参ります。

＜　運転席側　＞

＜　助手席側　＞

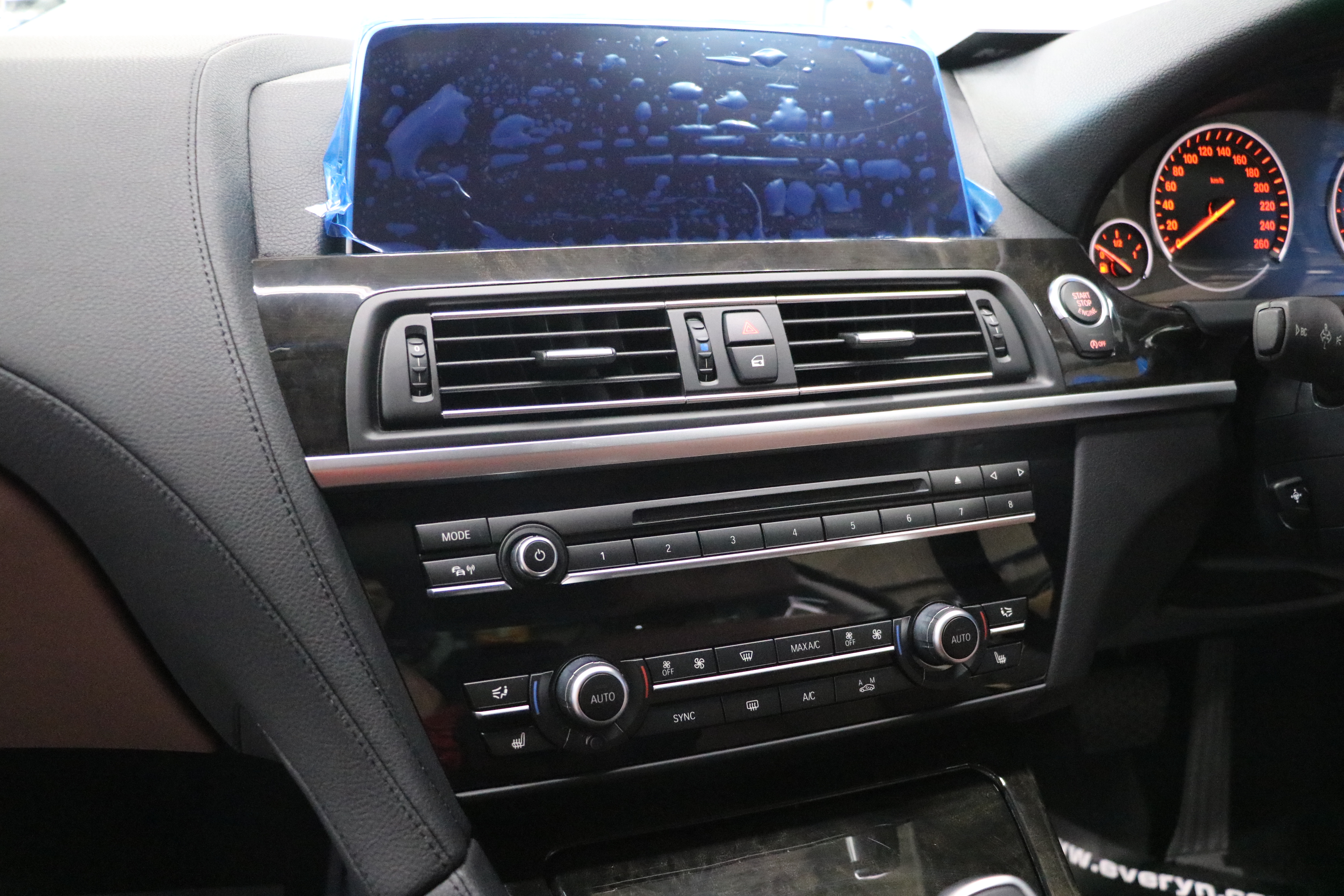

＜　センターパネル廻りの脱着　＞

＜　オーディオ本体の取り出し　＞

＜　インターフェイスの配線を行います　＞

インターフェイスの配線を割り込まし、一旦本体を戻してセンターコンソール廻りを分解して

AUXコード（音声用）/HDMIコードをセンターコンソールボックス内に通します。

＜　リヤシート座面部の脱着　＞

＜　サイドパネルの脱着　＞

＜　ウッドパネルの脱着　＞

＜　センターコンソール底面の取り出し　＞

＜　カバーを脱着して配線を通すようにします。＞

センターコンソール内にAUXコード/HDMIコードを通して組み付けていきます。

コードは、こんな感じに取り付けております。

＜　AUXコード/HDMIコード　＞

インターフェイスキットの配線を全て行い、携帯電話を接続して映像テスト。

（*純正モニターにピントを合わせている為、携帯電話の画像が鮮明では御座いませんがご了承くださいませ。）

＜　動画を再生　＞

（*携帯電話にピントを合わせている為、純正モニターの画像が鮮明では御座いませんがご了承くださいませ。）

映像テストを行い、問題なく作動したので室内を組み上げドライブレコーダーの取り付け作業を行って参ります。

運転席足元/サイドカバー/サンバイザー/Aピラーカバー/ルームランプ等々を脱着

リヤカメラのハーネスは、天井内部を通していきます。

＜　運転席足元　＞

＜　フロント天井廻り　＞

＜　リヤカメラのハーネス　＞

取り付けが完成した画像が・・・コチラ

＜　ドライブレコーダー（フロントカメラ）/レーダー受光部/モニター　＞

＜　リヤカメラ　＞

＜　レーダー探知機の映像　＞

＜　ドライブレコーダーの映像（赤の四角枠はリヤカメラの映像）＞

＜　後部座席からは、こんな感じです。＞
