今回作業依頼を頂きましたユーザー様は！以前より、多数のオプション作業を頂いております

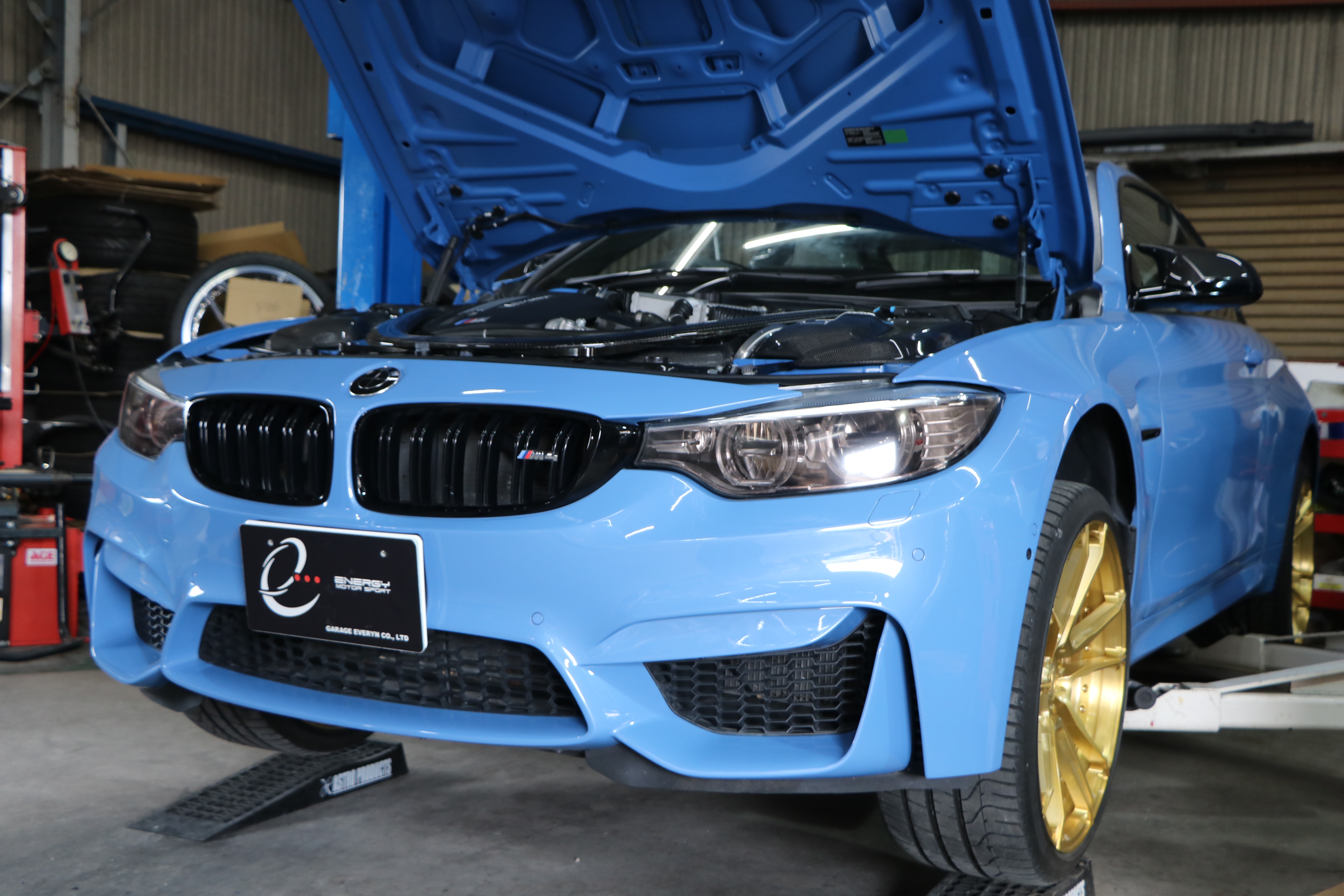

福井県の中〇様　お車は！　M4

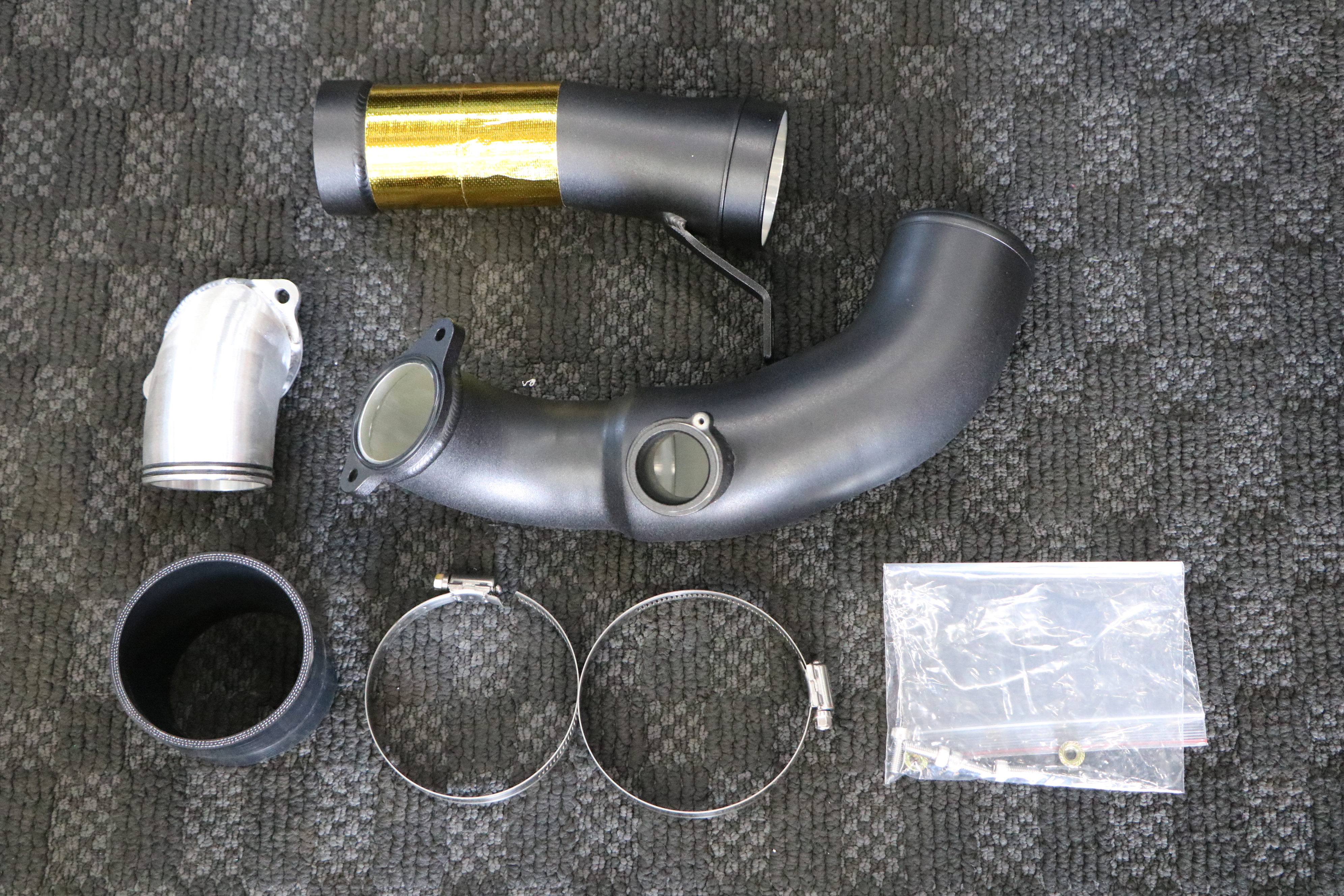

取り付けさせて頂きます　チャージパイプは・・・コチラ













あれ？形が少し違う・・・と、感じられたお客様もおられるのでは？





今回は、ターボ直付けのチャージパイプ（ブーストパイプとも言われています）





いつもご紹介させていただいておりますチャージパイプは、FTP製チャージパイプですが

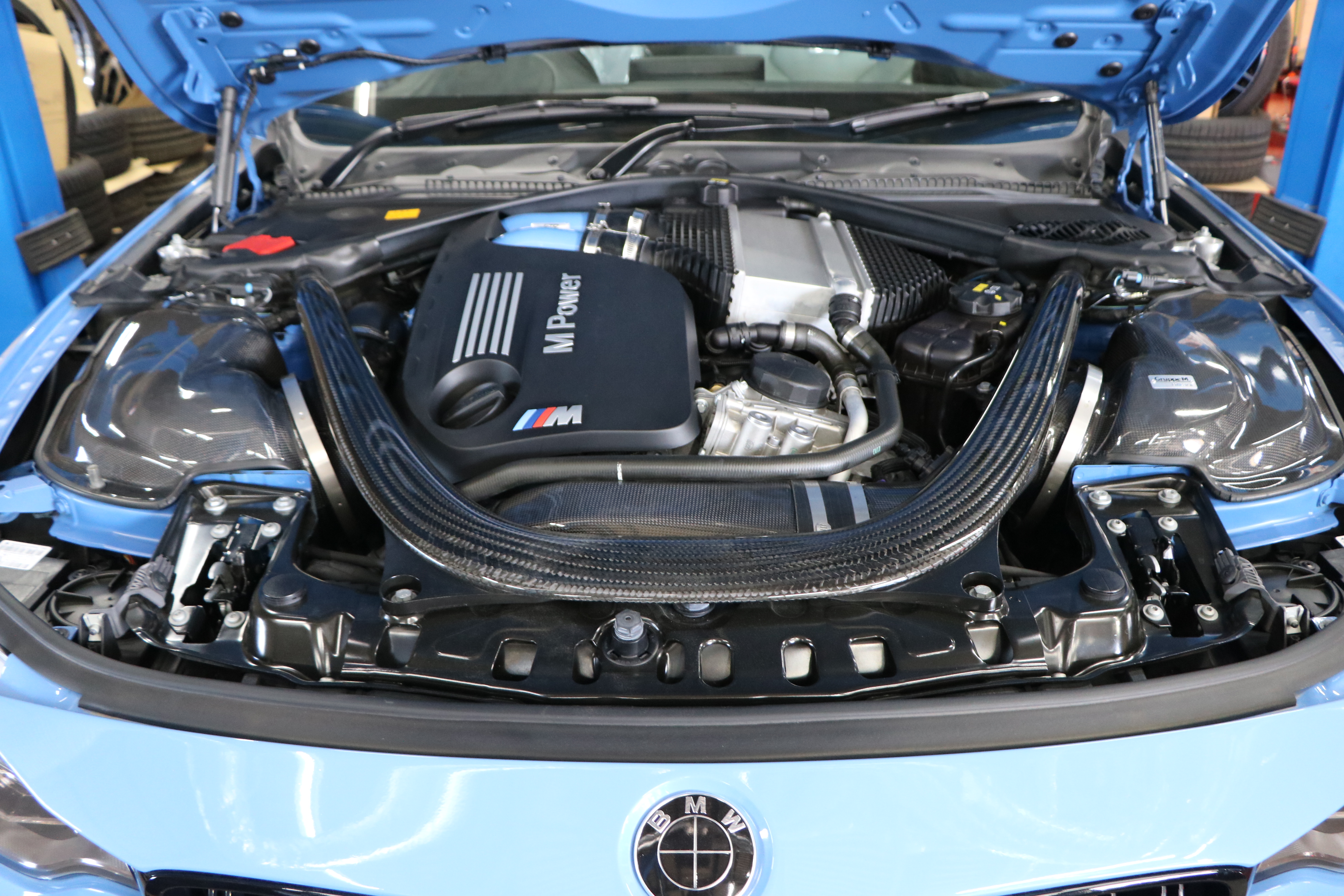

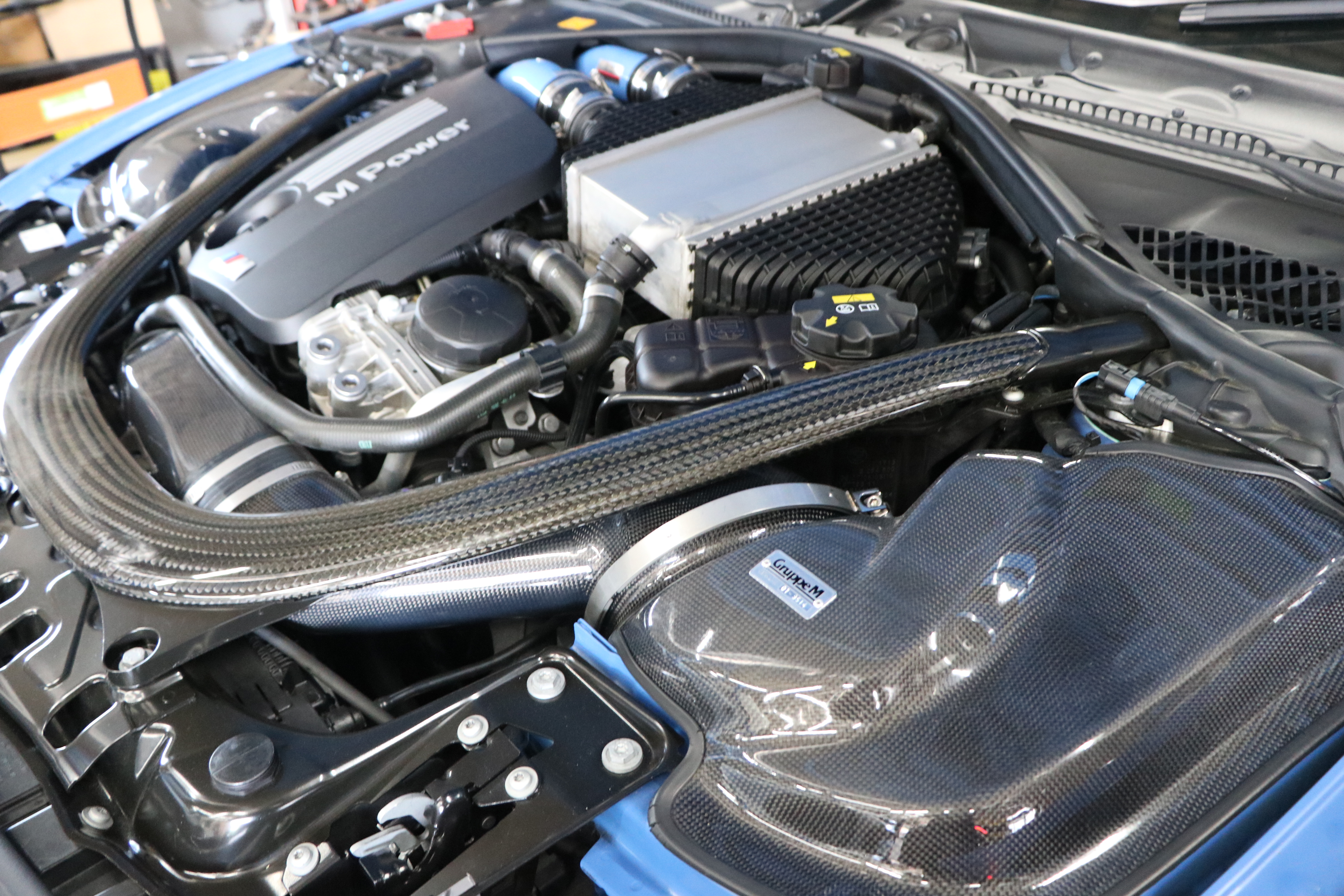

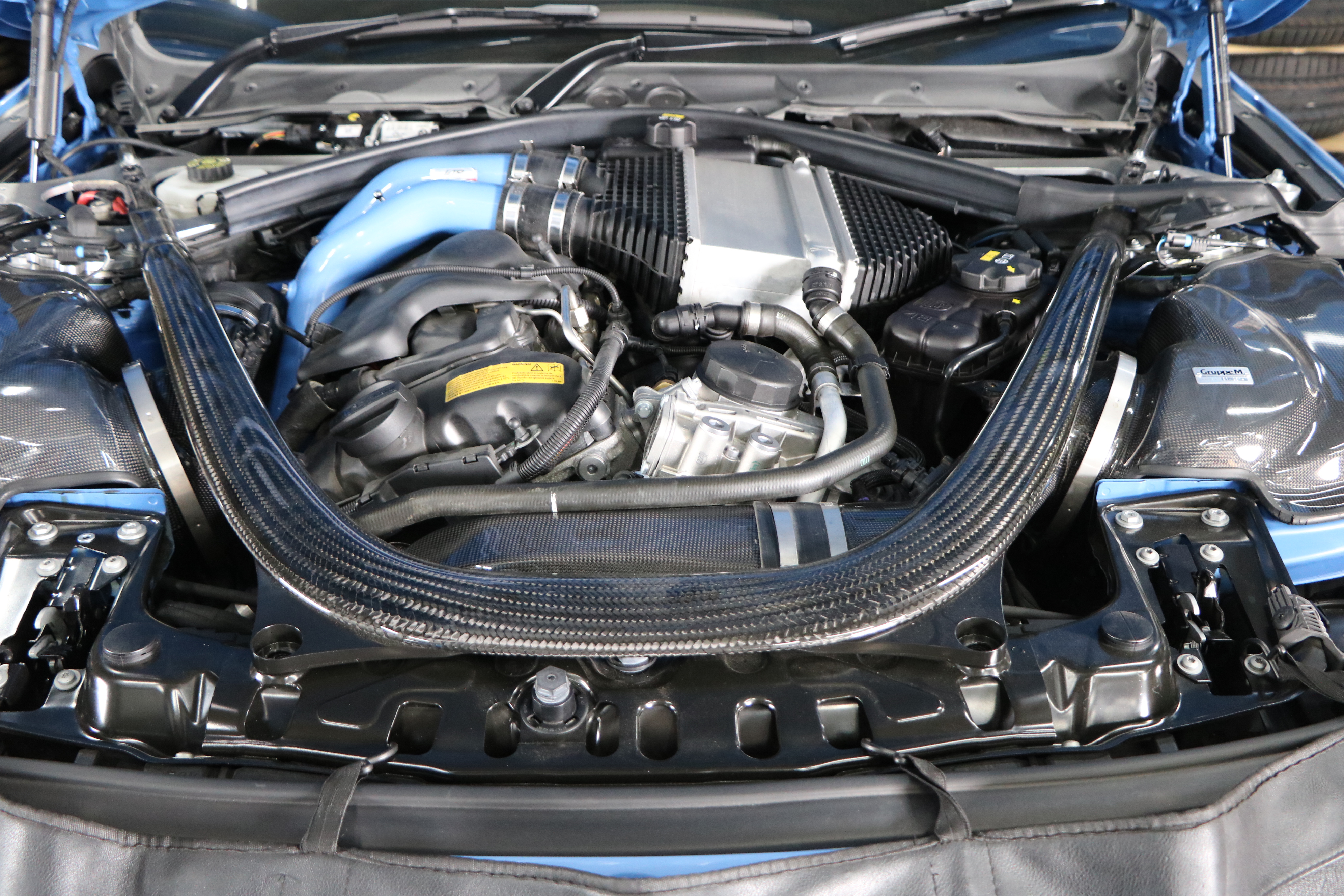

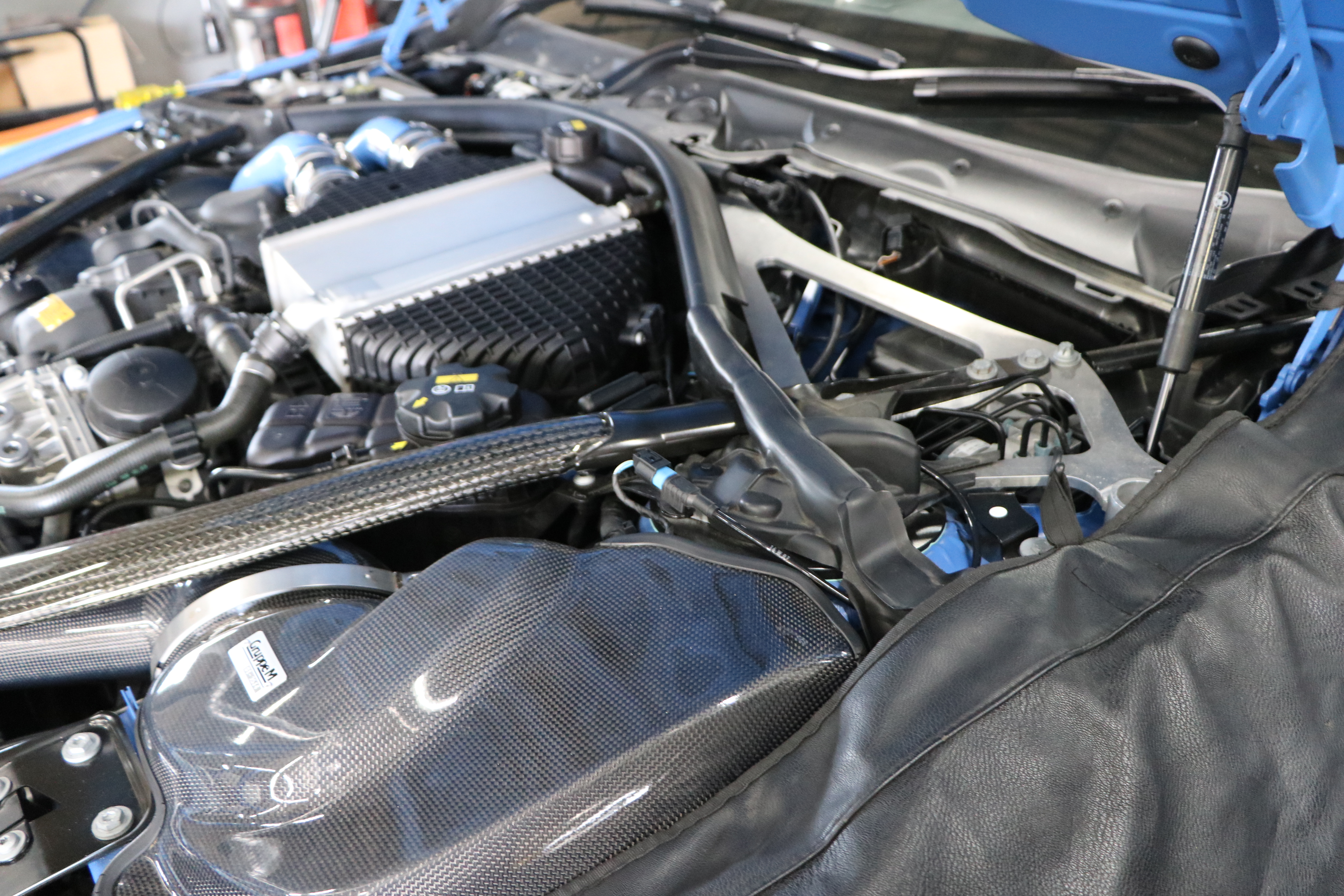

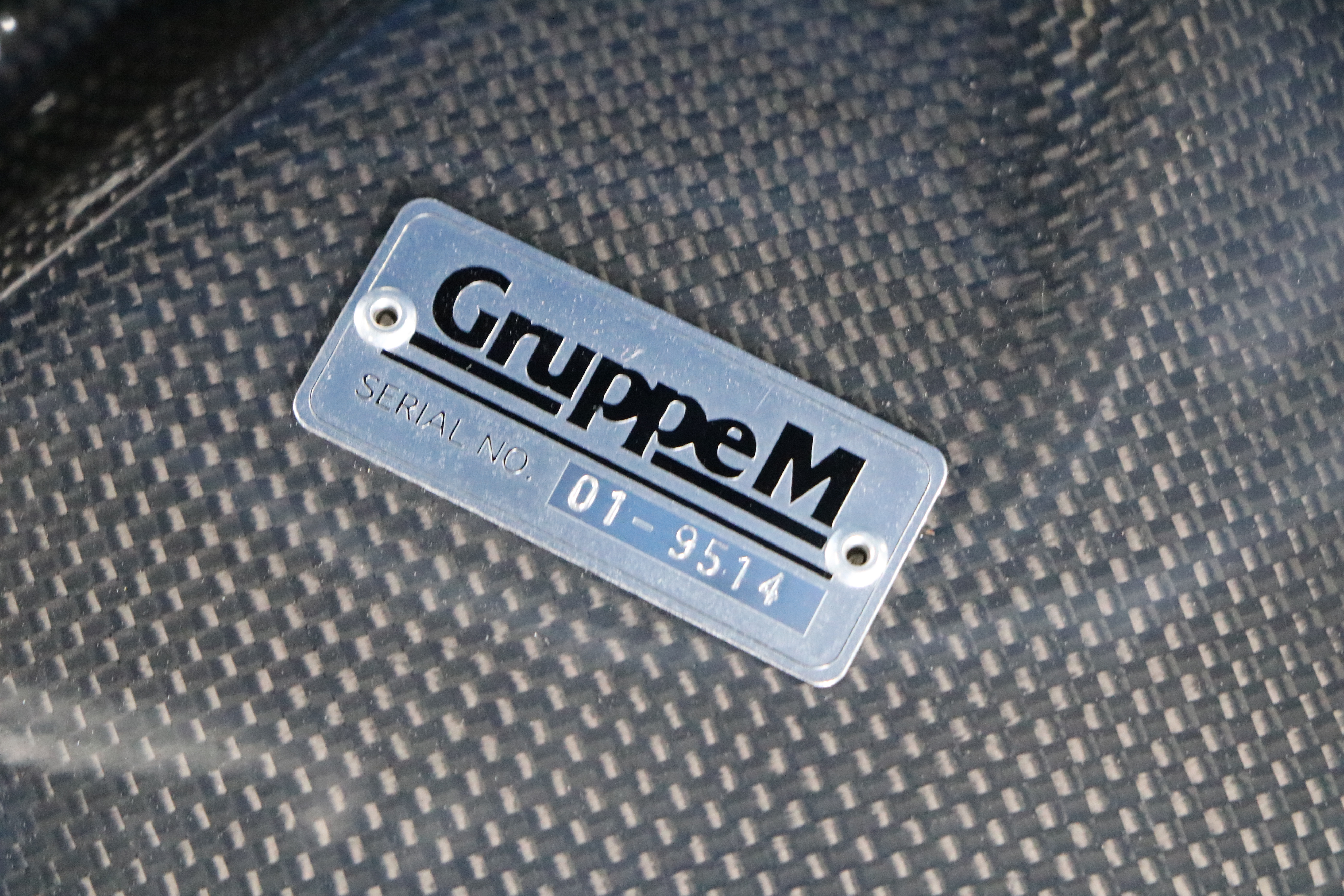

エンジンルームをご覧下さい　既に装着済でグループMラムエアーシステムも装着しております。













先ずは、エンジンルームから分解していきます。

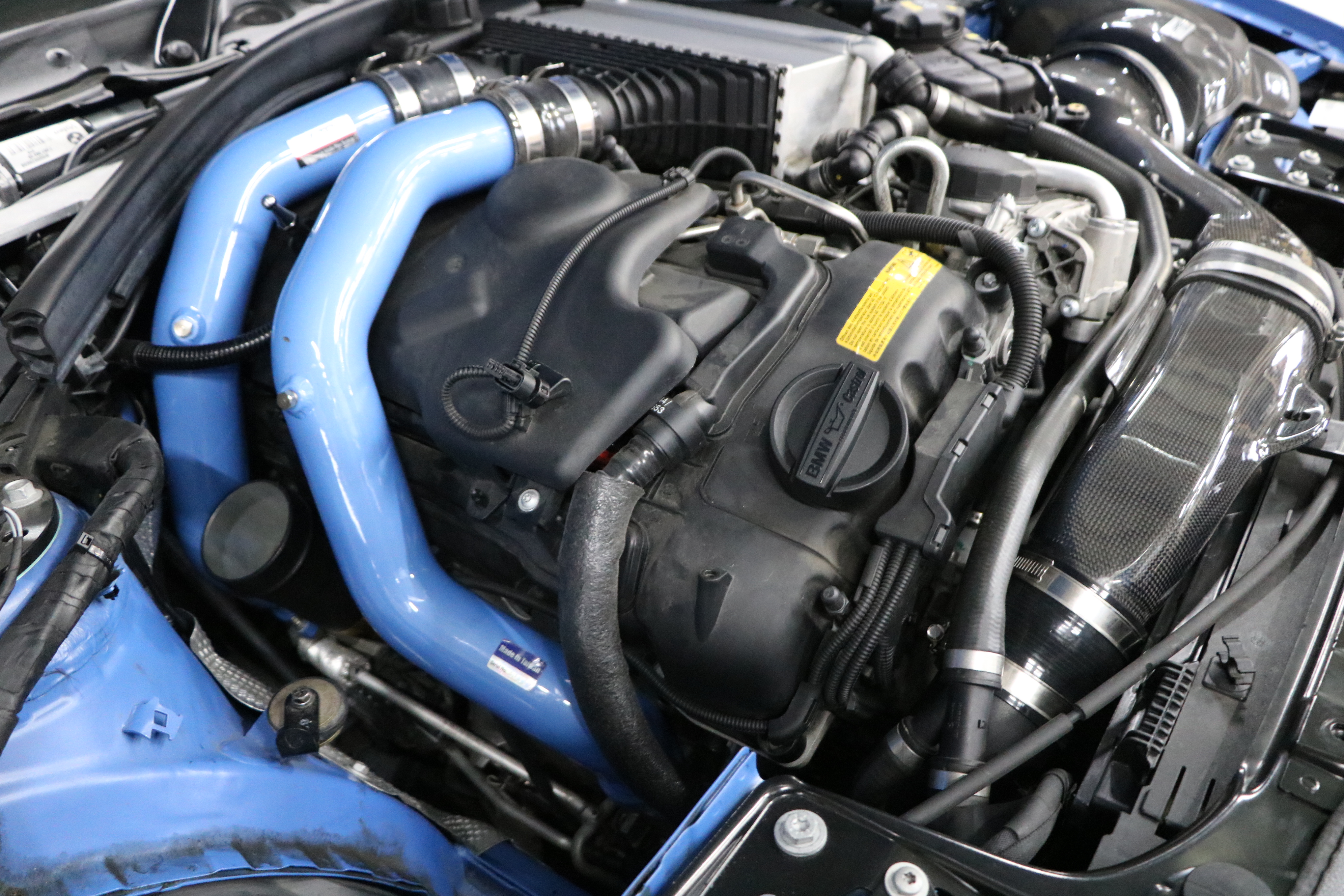

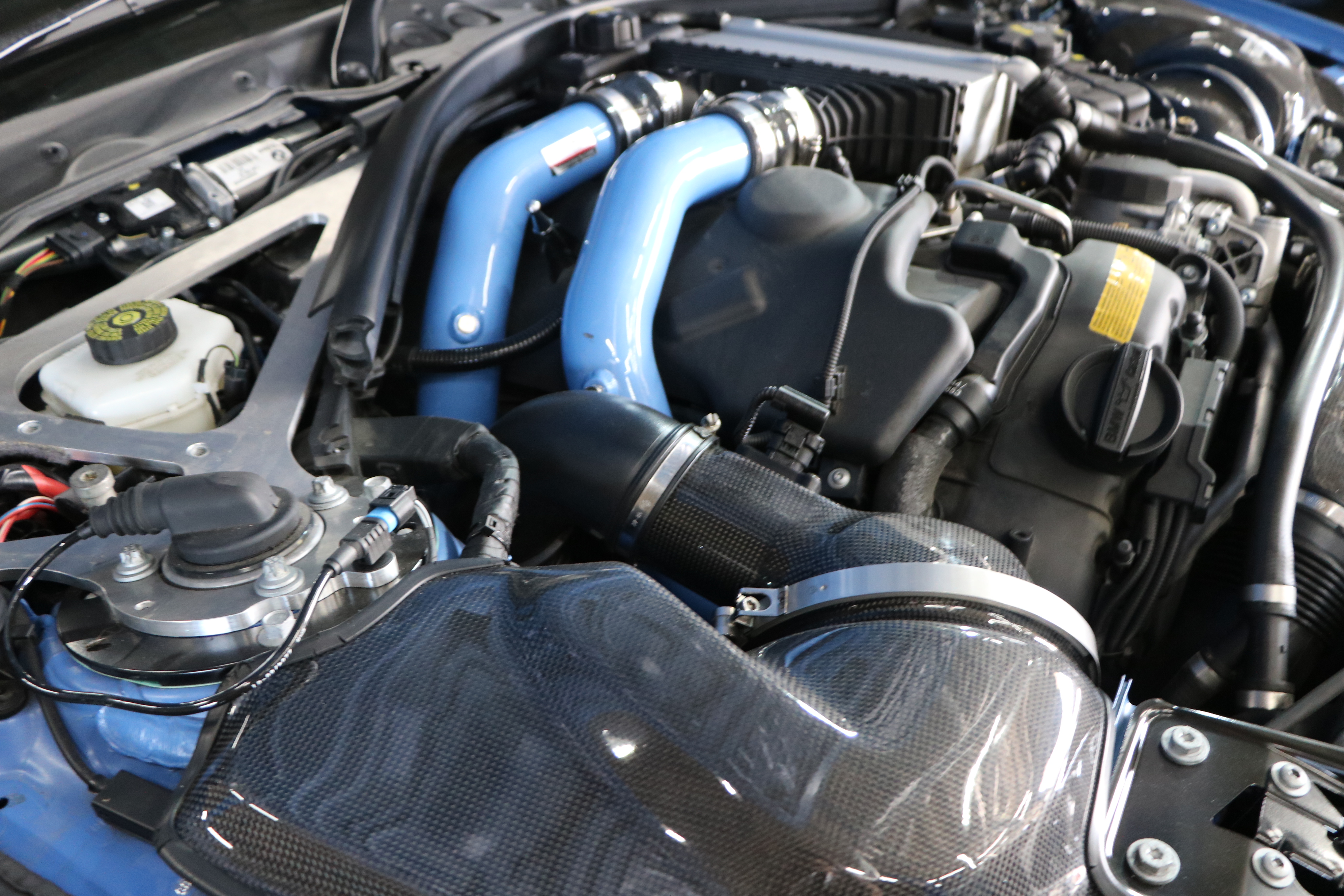

＜　水色のパイプが、FTP製チャージパイプ　＞







右側のエアーエレメントケースを脱着していきます。

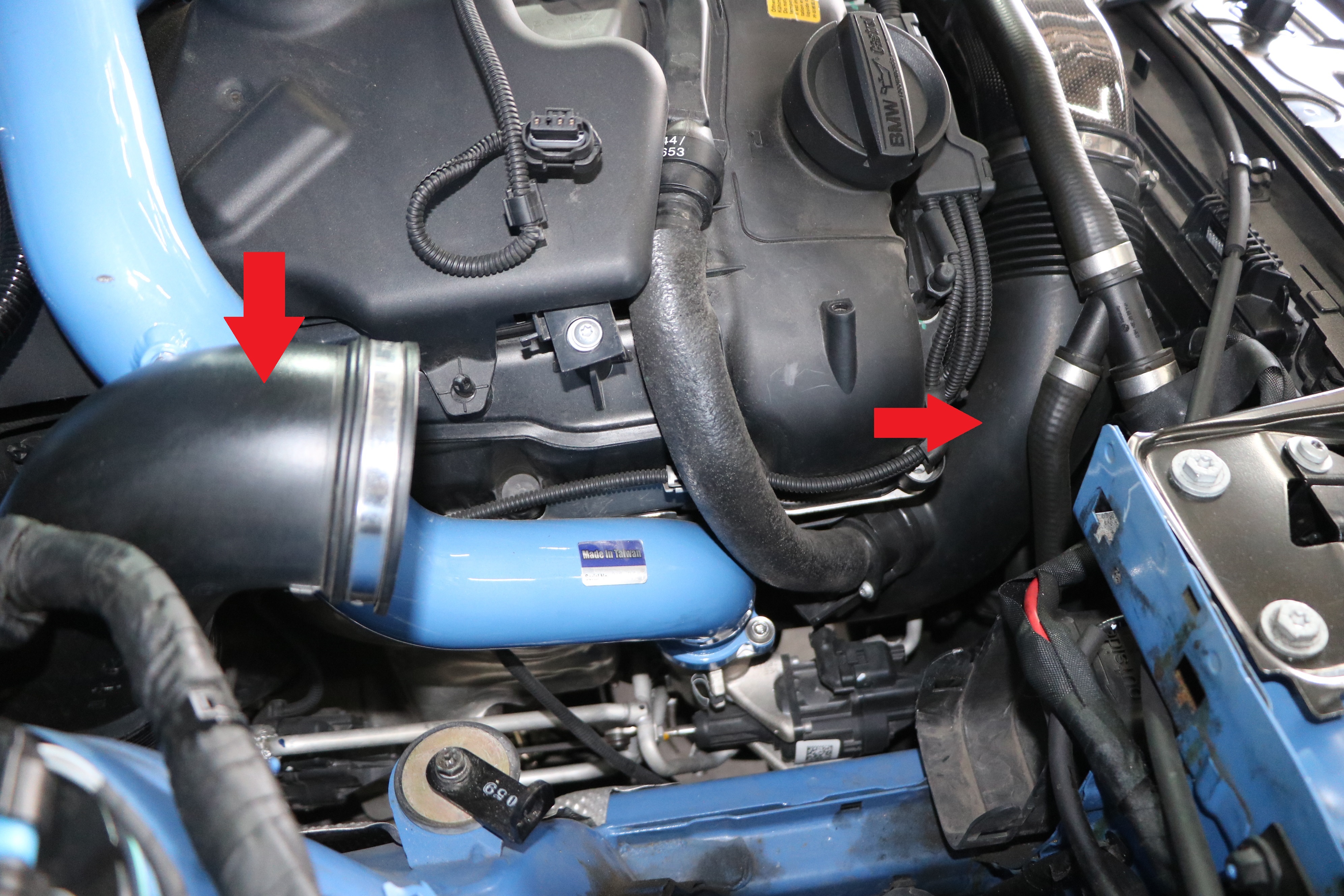

赤矢印のパイプが、今回交換させて頂きます箇所になります。





このパイプの繋がっている所が、ターボチャージャーになり２個のタービンが





取り付けられています。因みに、今回のブログ内では前後に取り付けられているターボチャージャー





前側のターボチャージャーは、フロント　後側がリヤと表現させて頂きます。













更に、分解していきます。





FTP製チャージパイプも、取り外し、リヤ側のパイプを脱着　

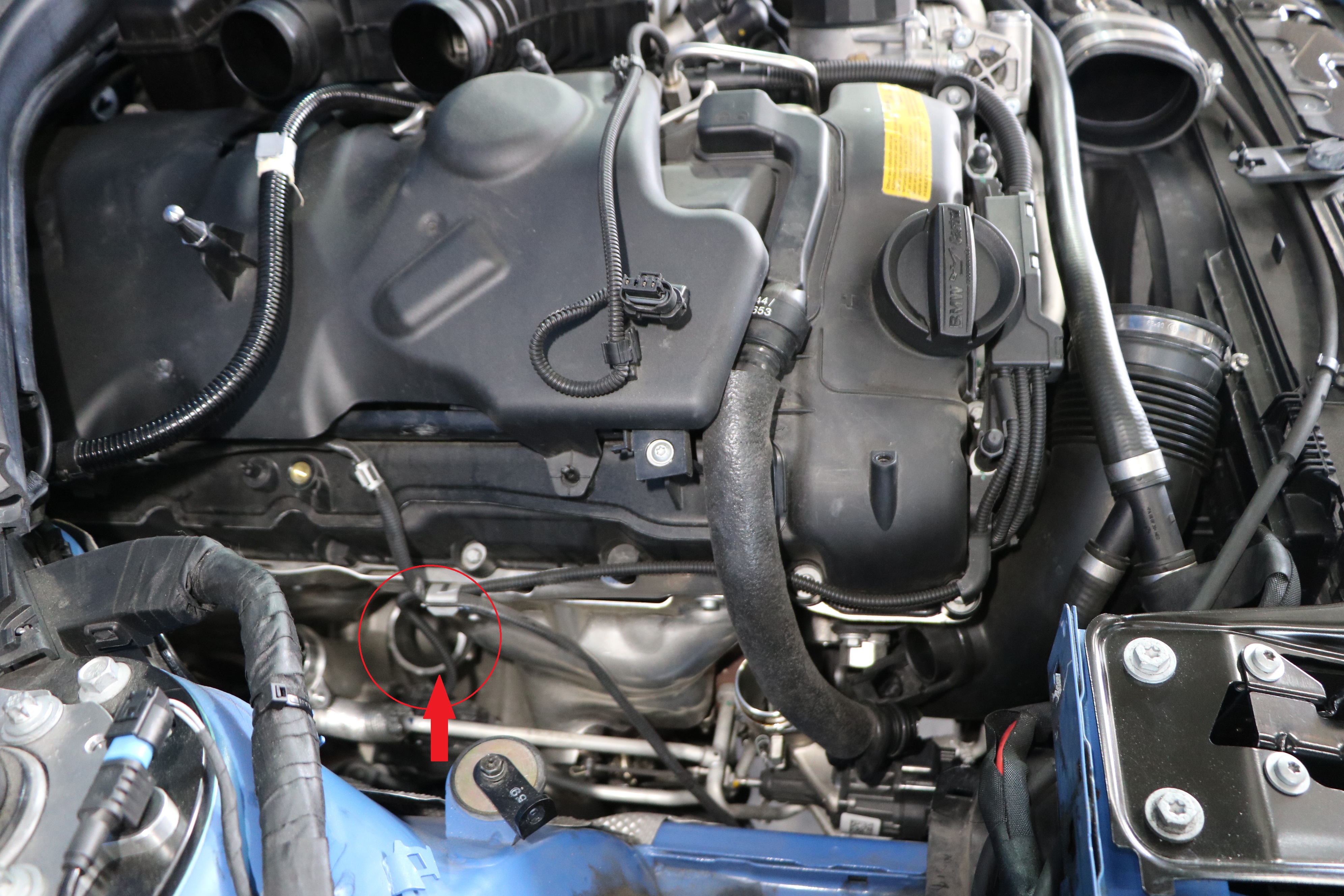

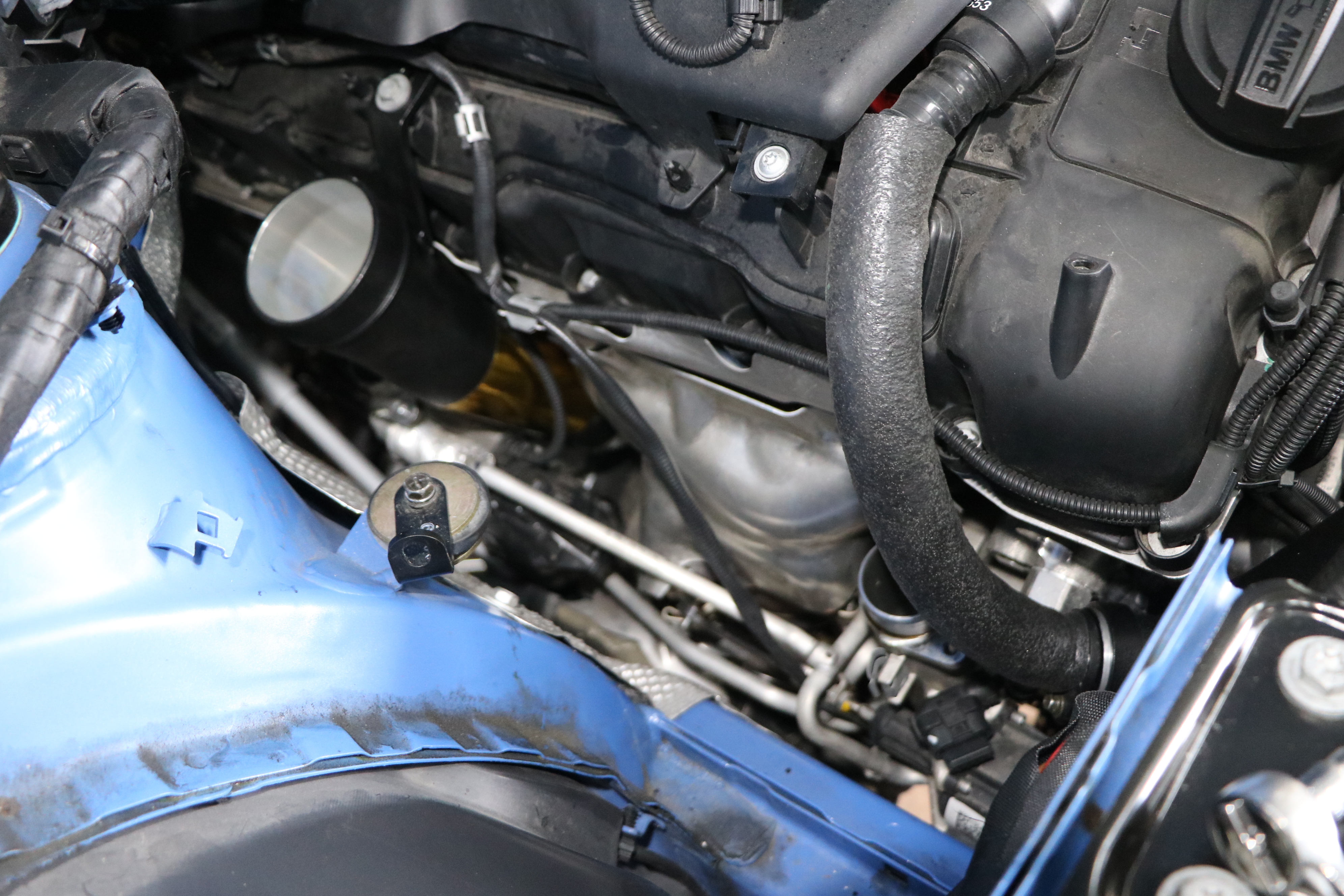

付け根は、まだ有ります（赤丸部分）フロント側も、リヤ側も上からでは取り付けボルトが





確認できません。

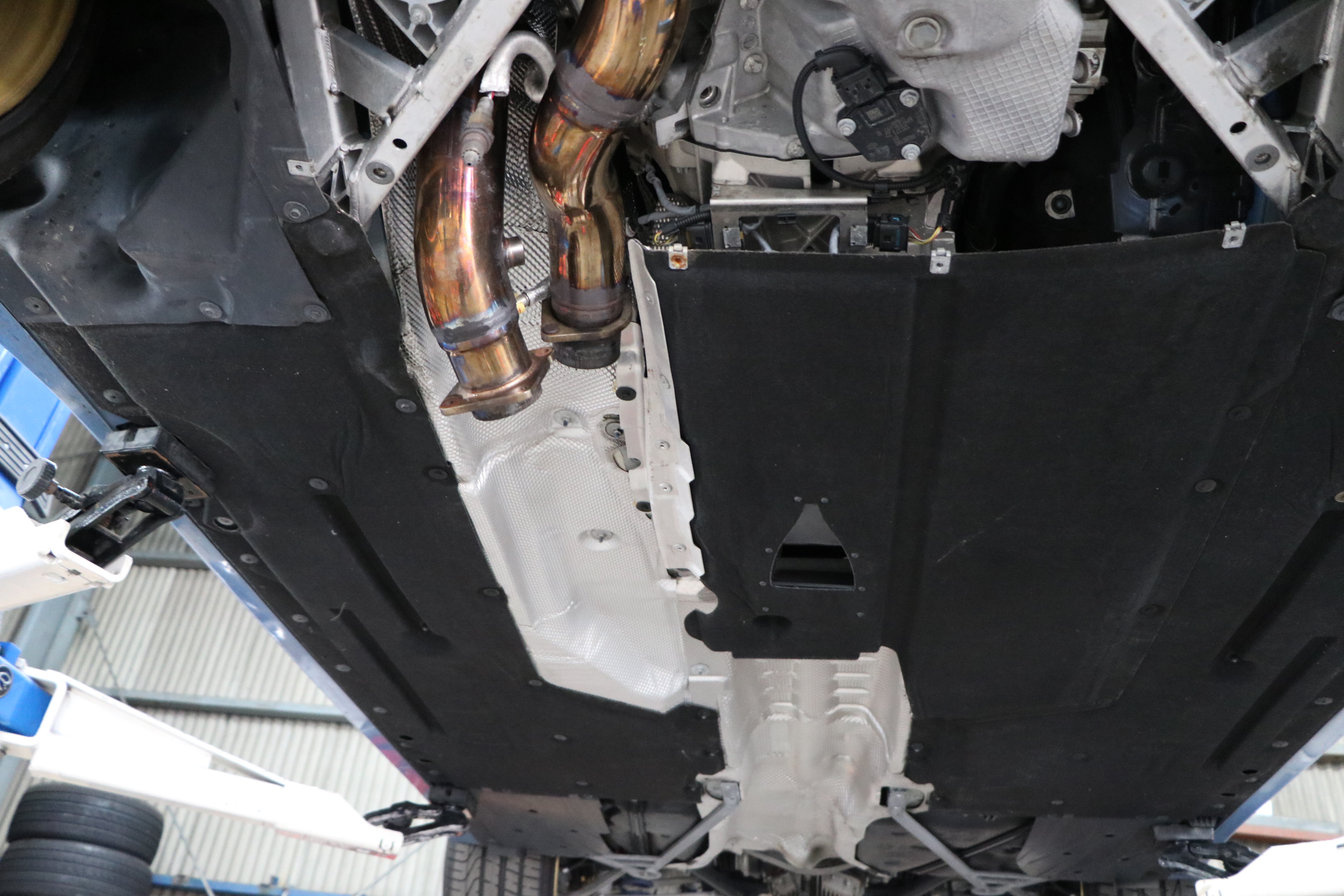

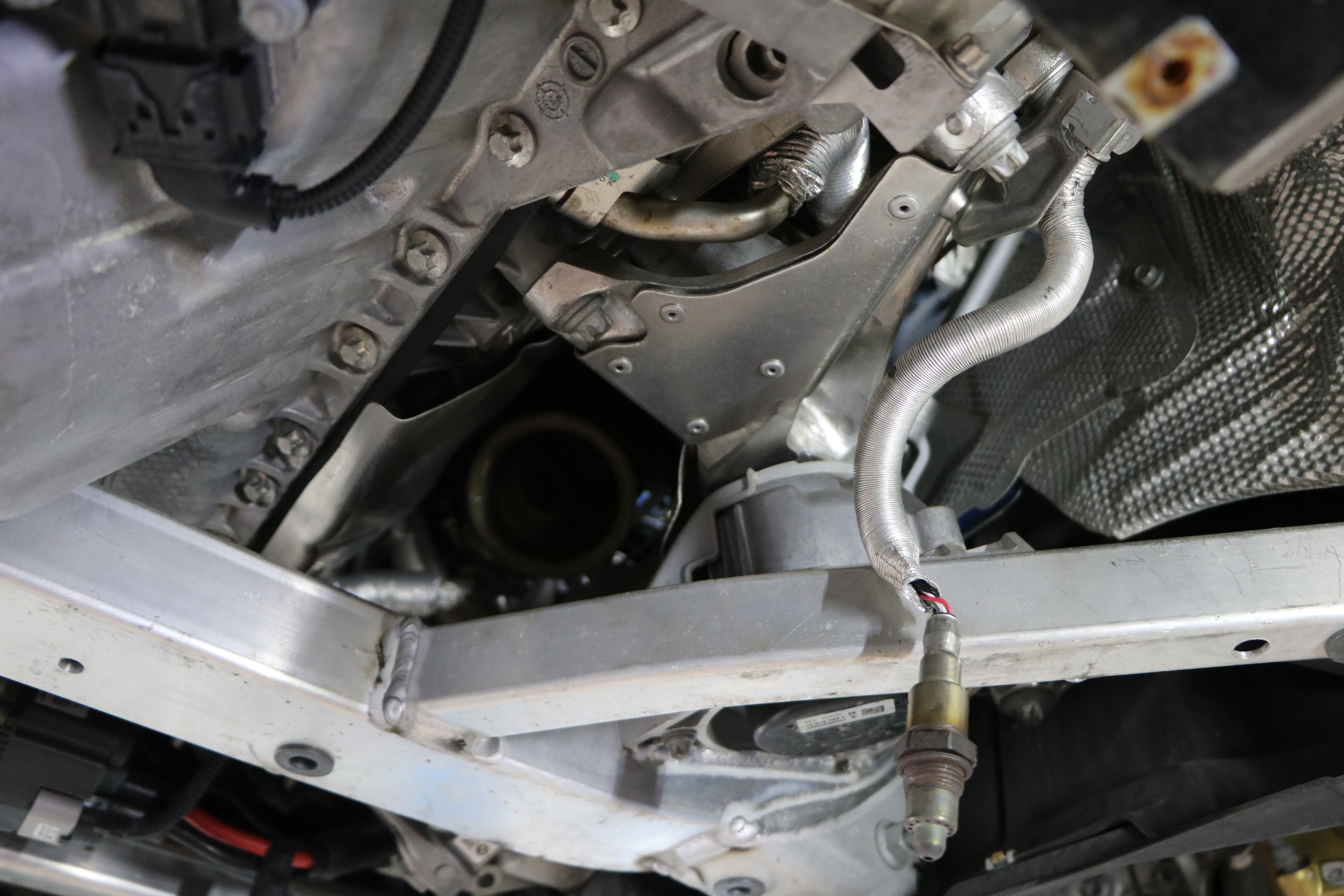

車をリフトアップし、下から取り付け部分を確認。

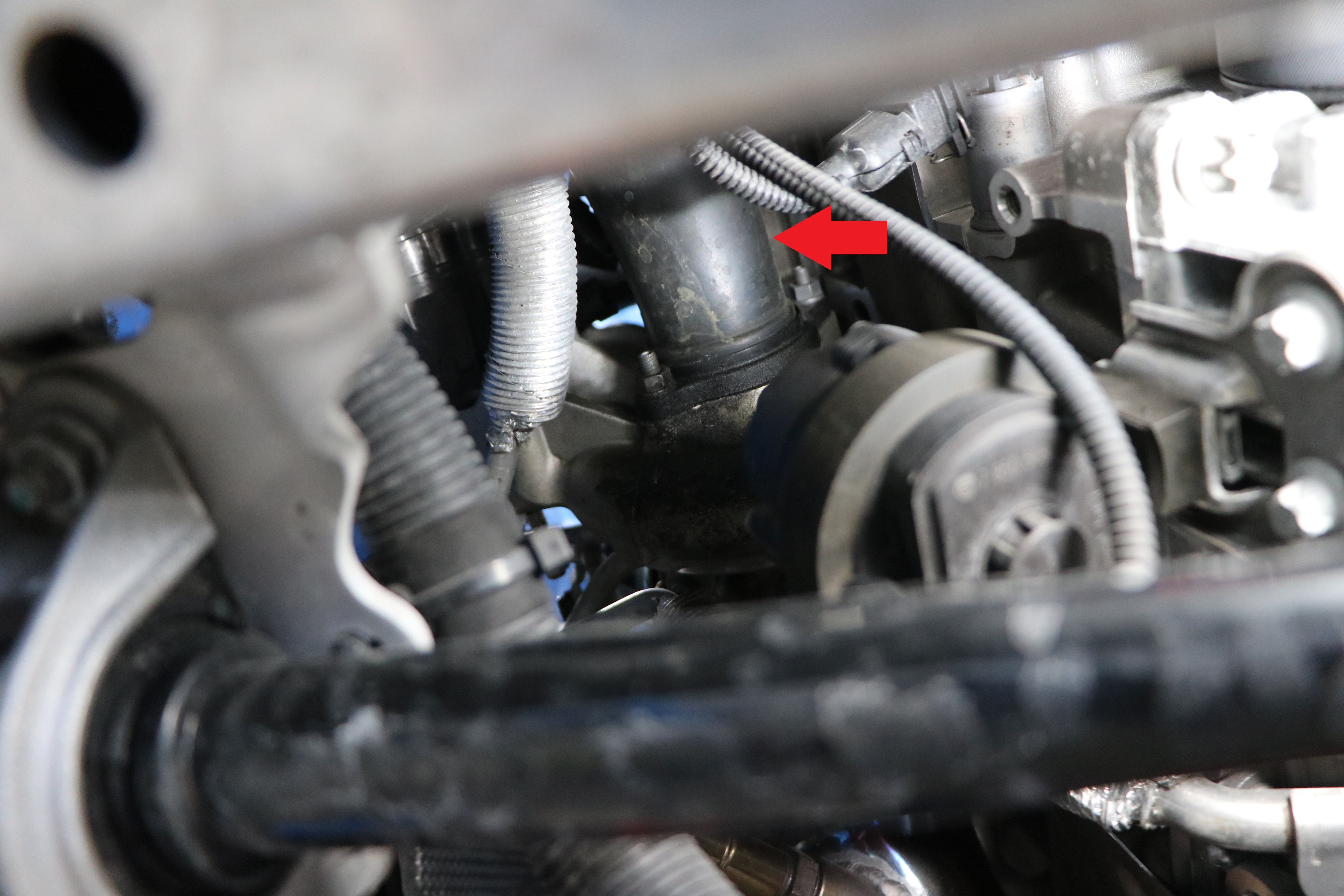

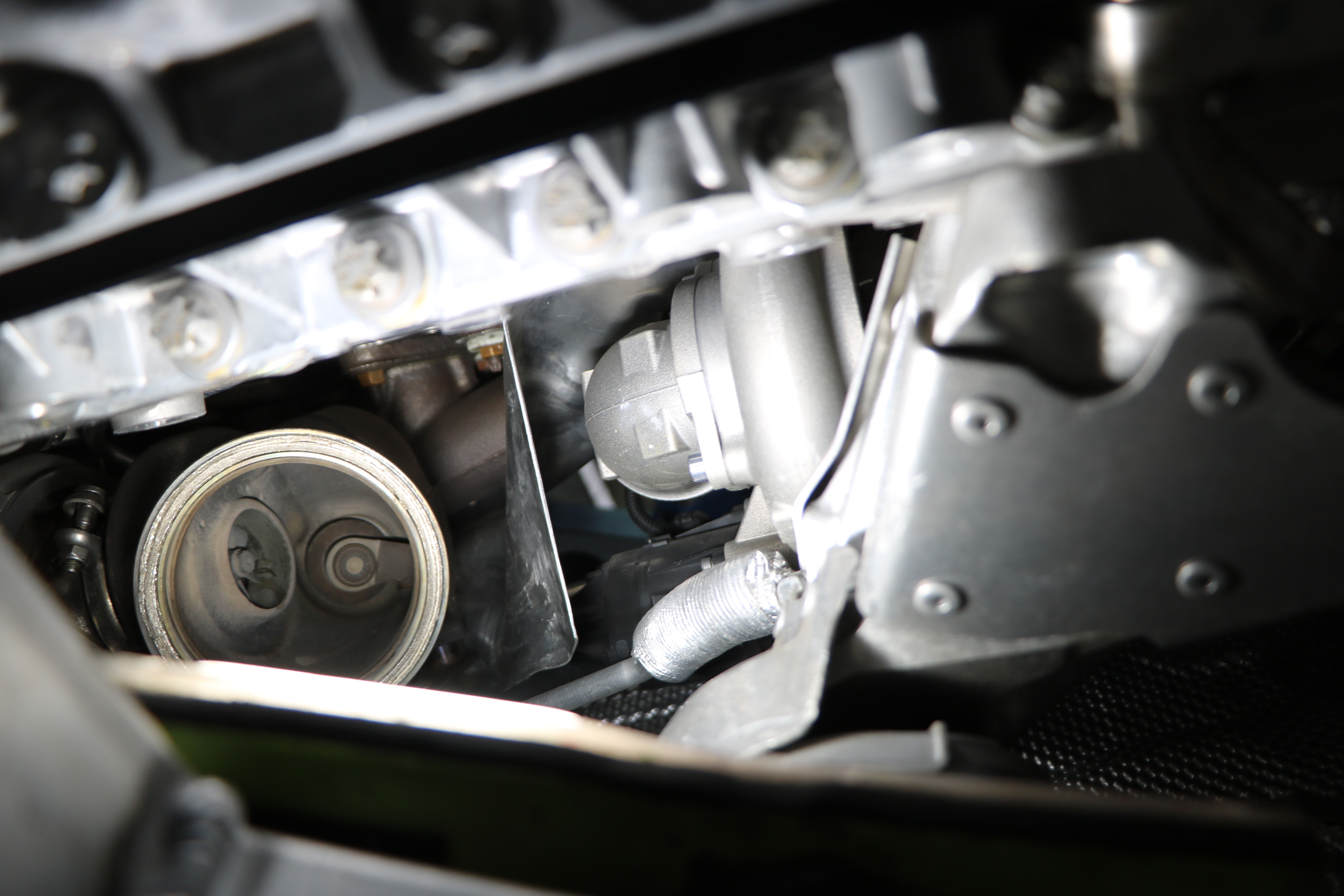

フロントのターボに取り付けられているパイプが赤矢印の部分になります。













リヤ側は、下からでも全く見えない・・・耐熱板が、邪魔して全く身動き取れない状態・・・





なので・・・マフラーを脱着して行きます。

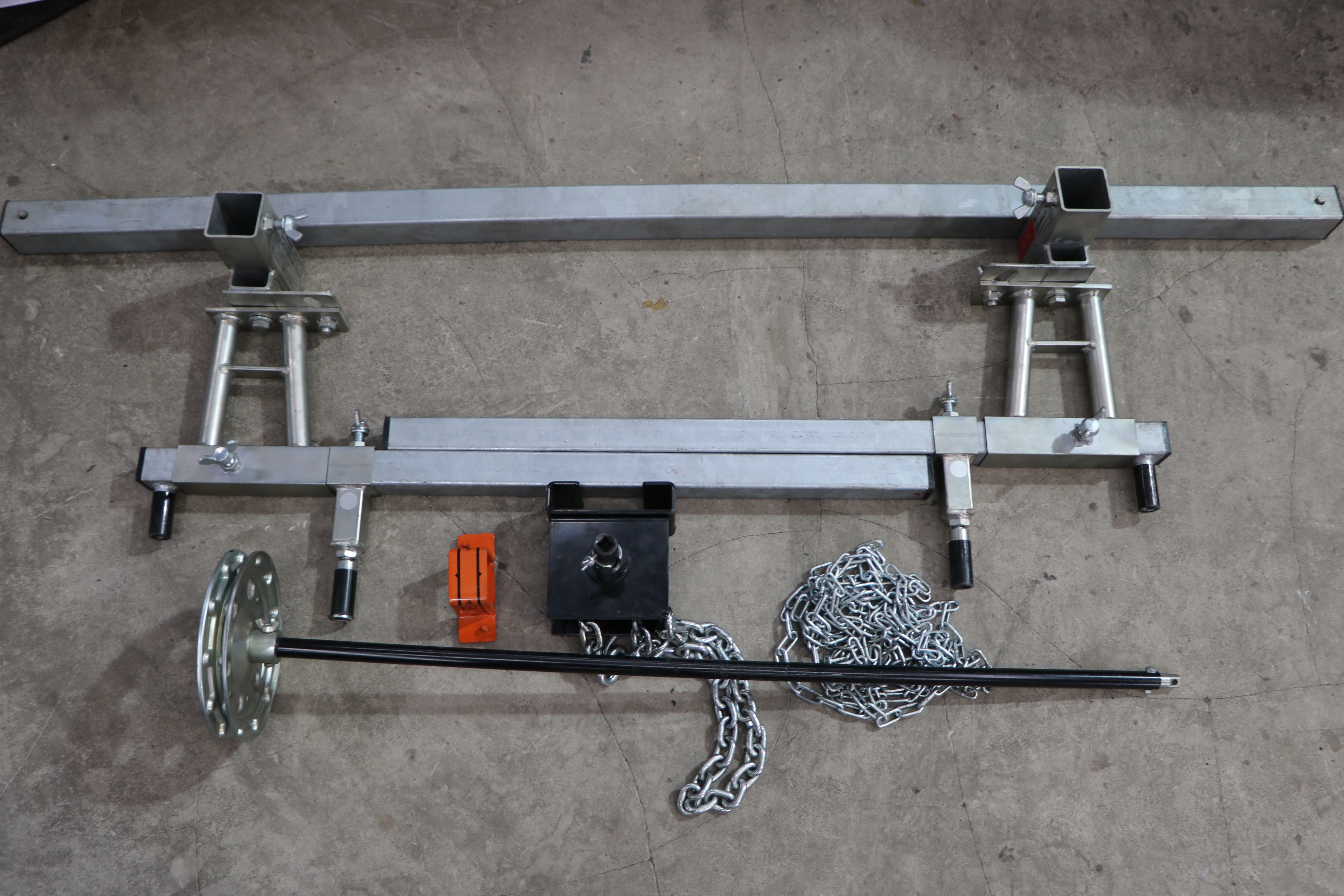

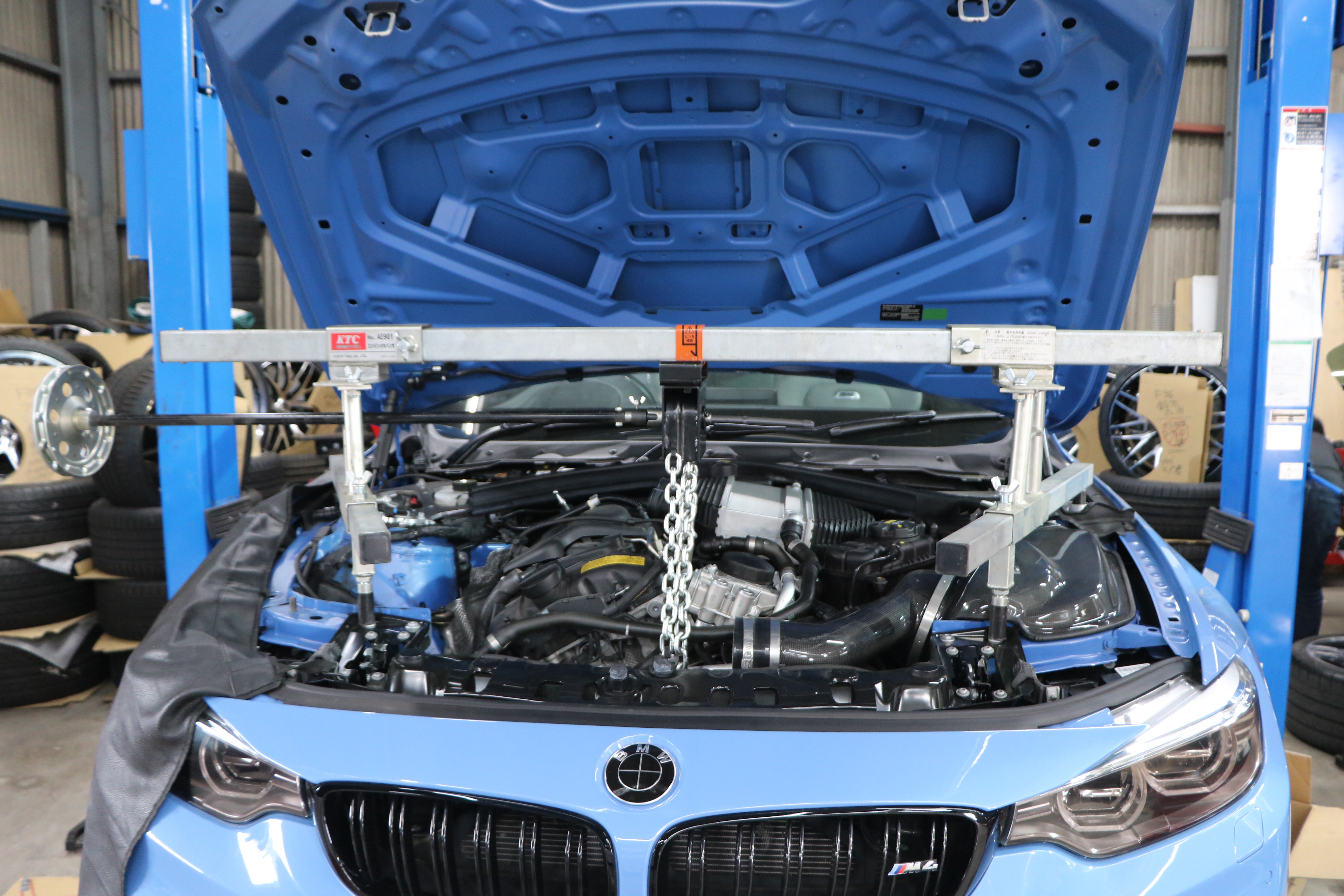

マフラーを脱着しても、無理と判断。なので・・・エンジンハンガーの登場♪



















＜　エンジンマウント/ブラケットの脱着　＞







エンジンマウントのブラクットをずらし、耐熱板を取り外し

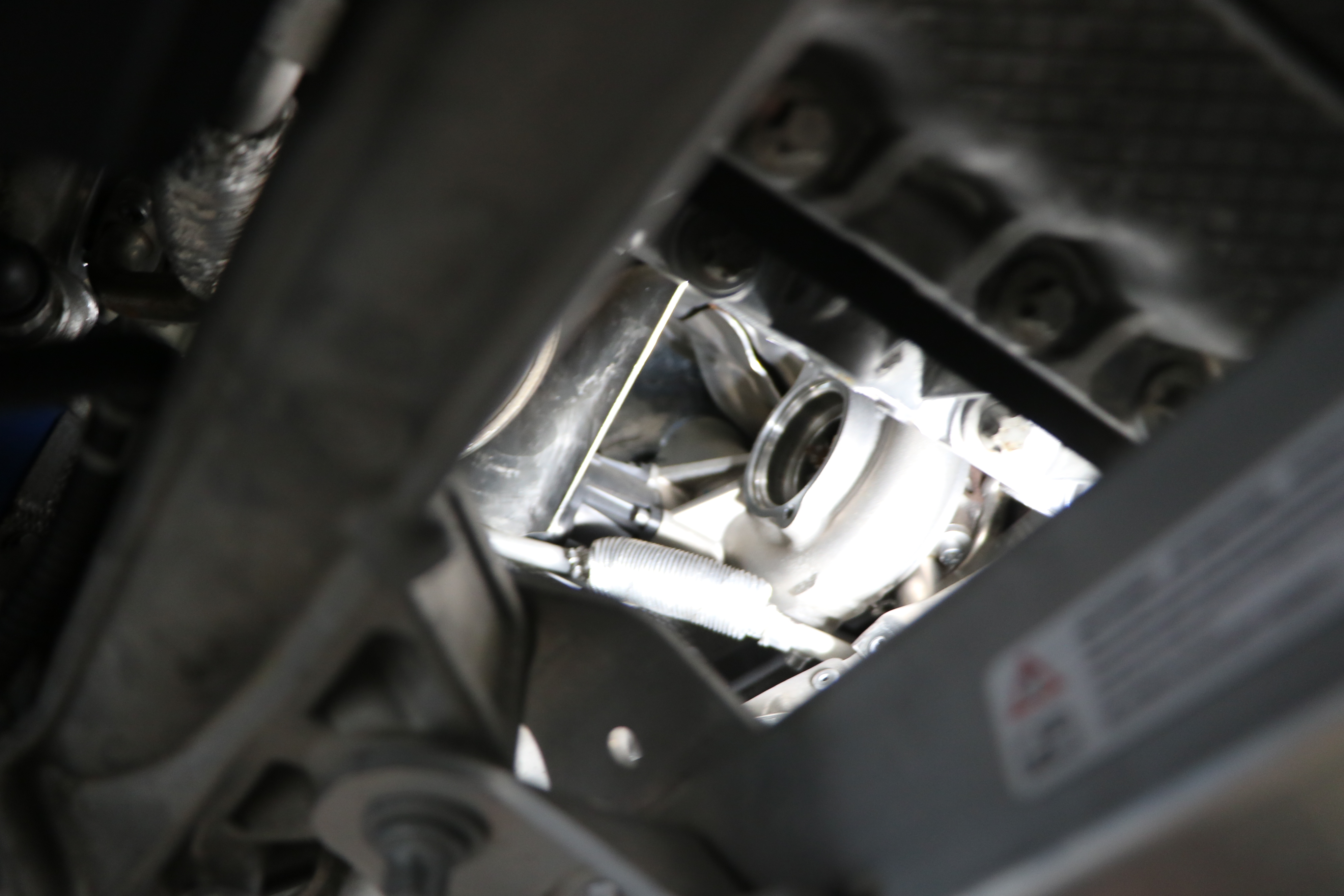

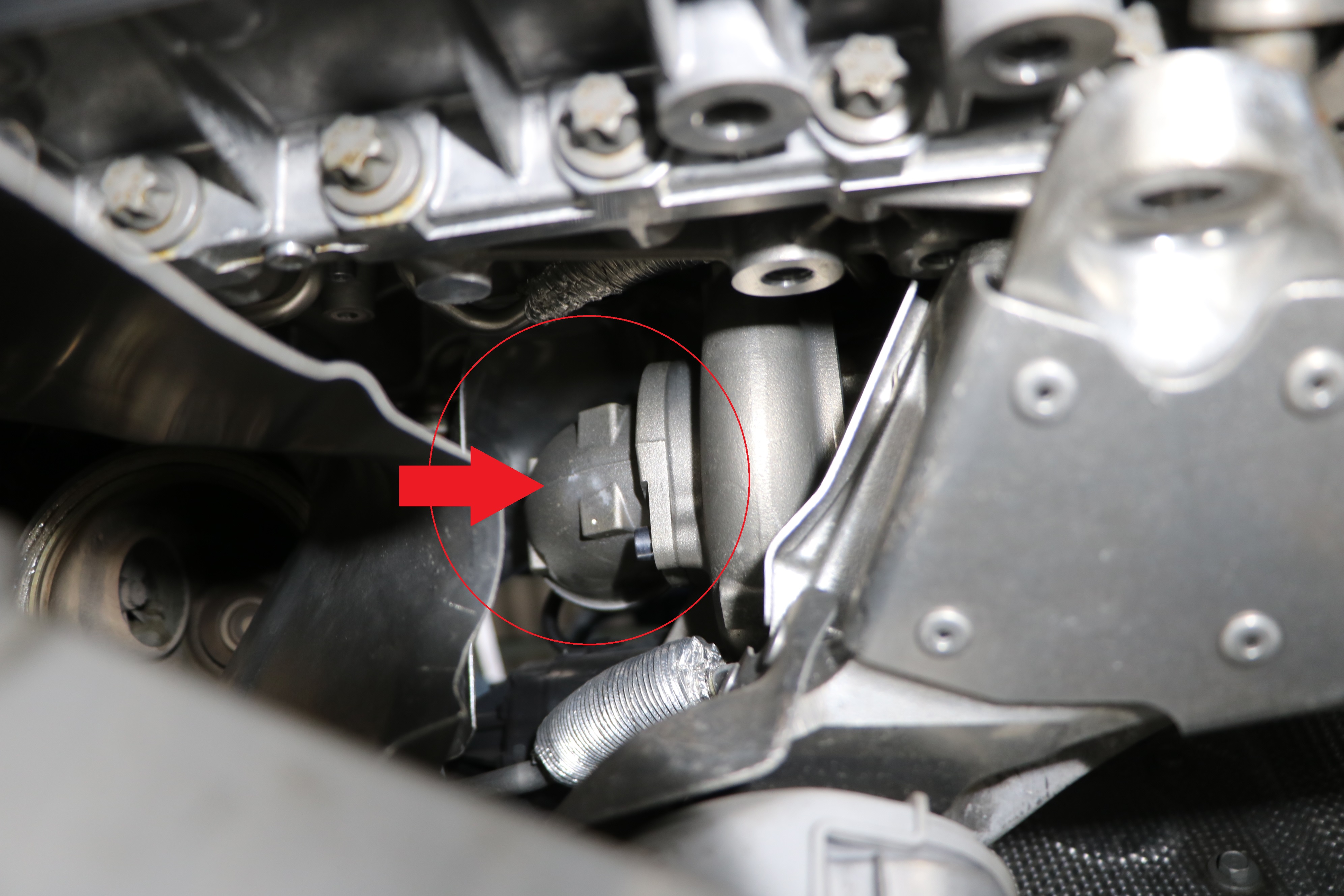

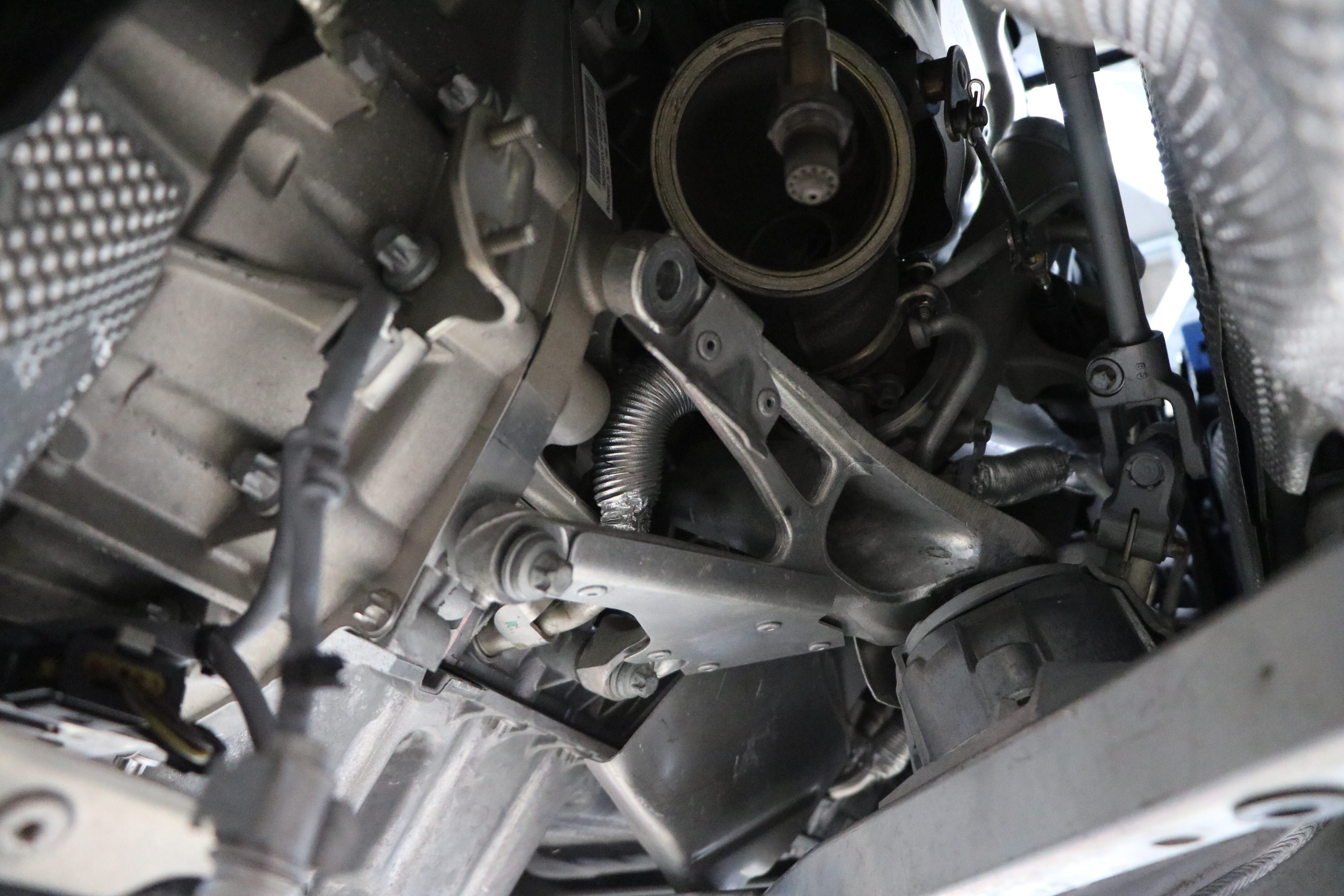

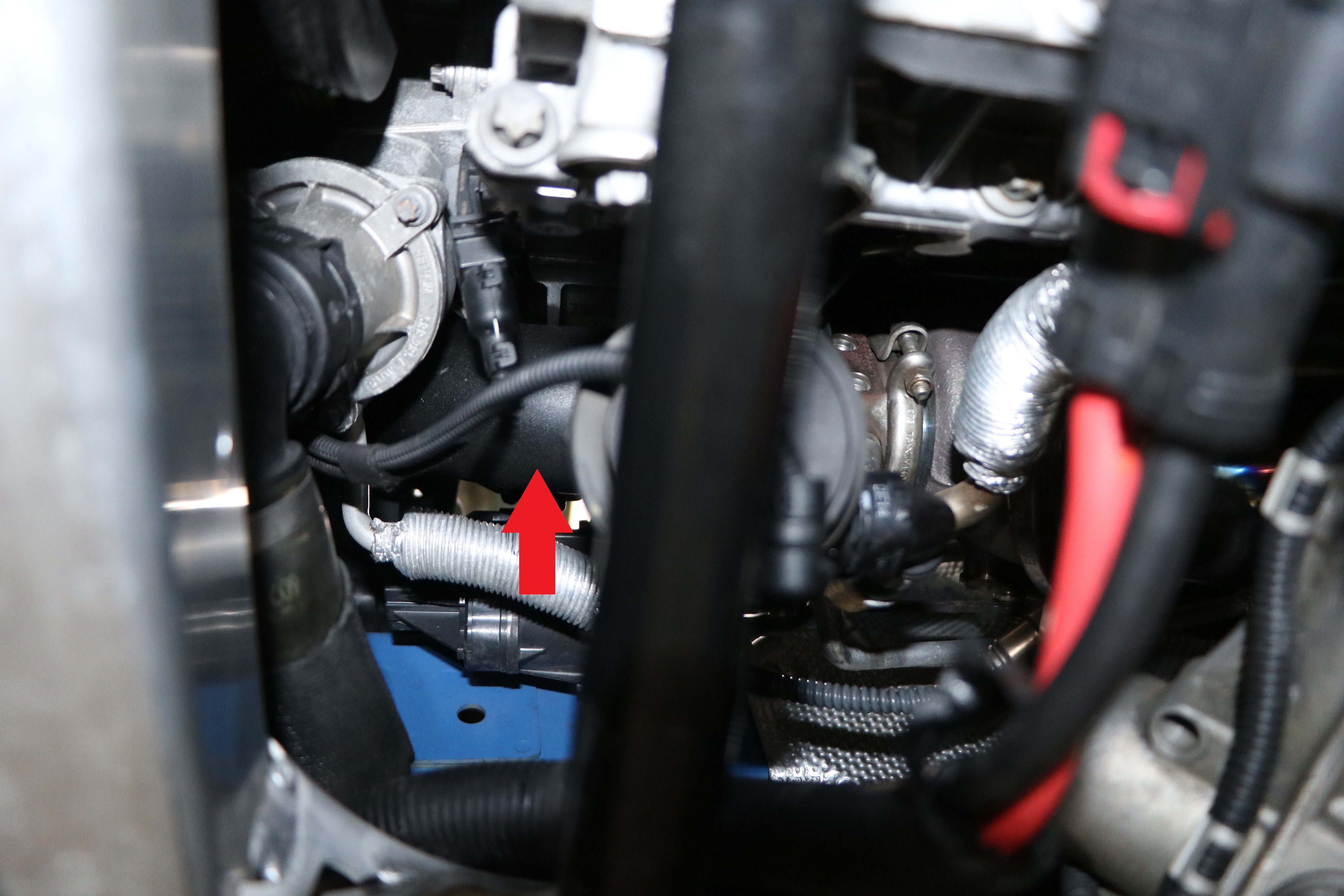

やっと、リヤのパイプジョイント部が見えました（赤矢印）





見えただけで、取り外しができない為　耐熱板を抜き取ります。

























取り出したパイプが、こちらになります。

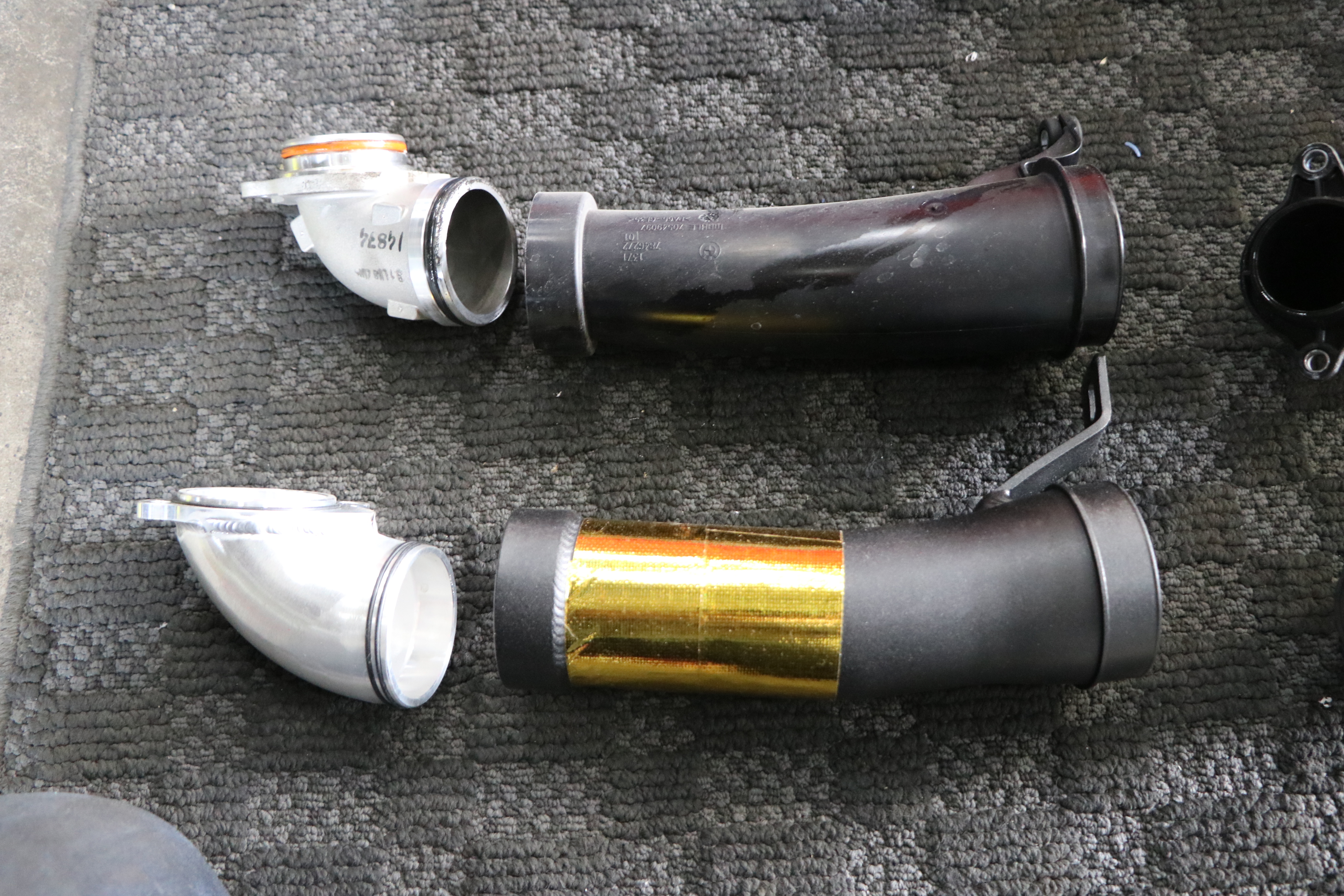

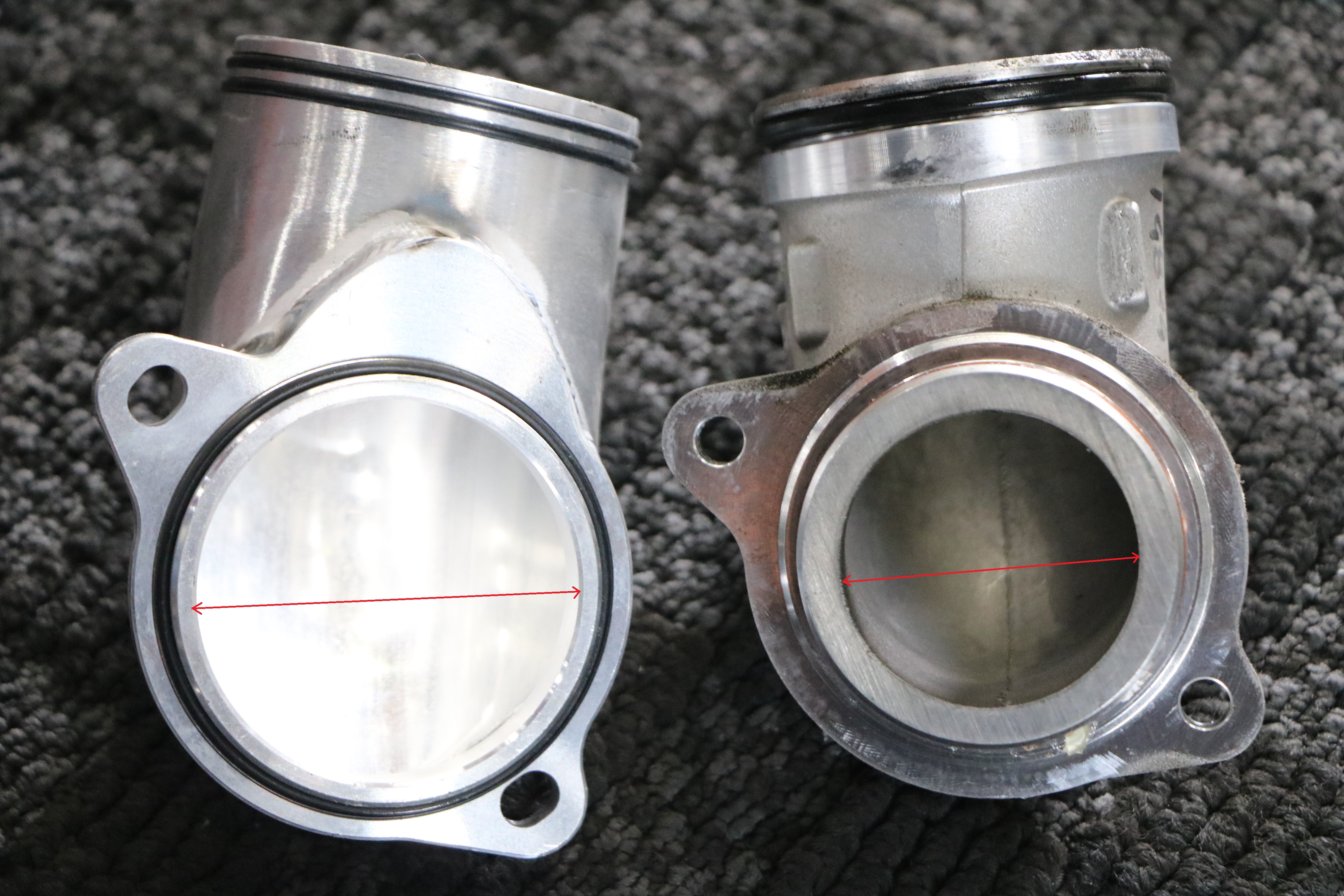

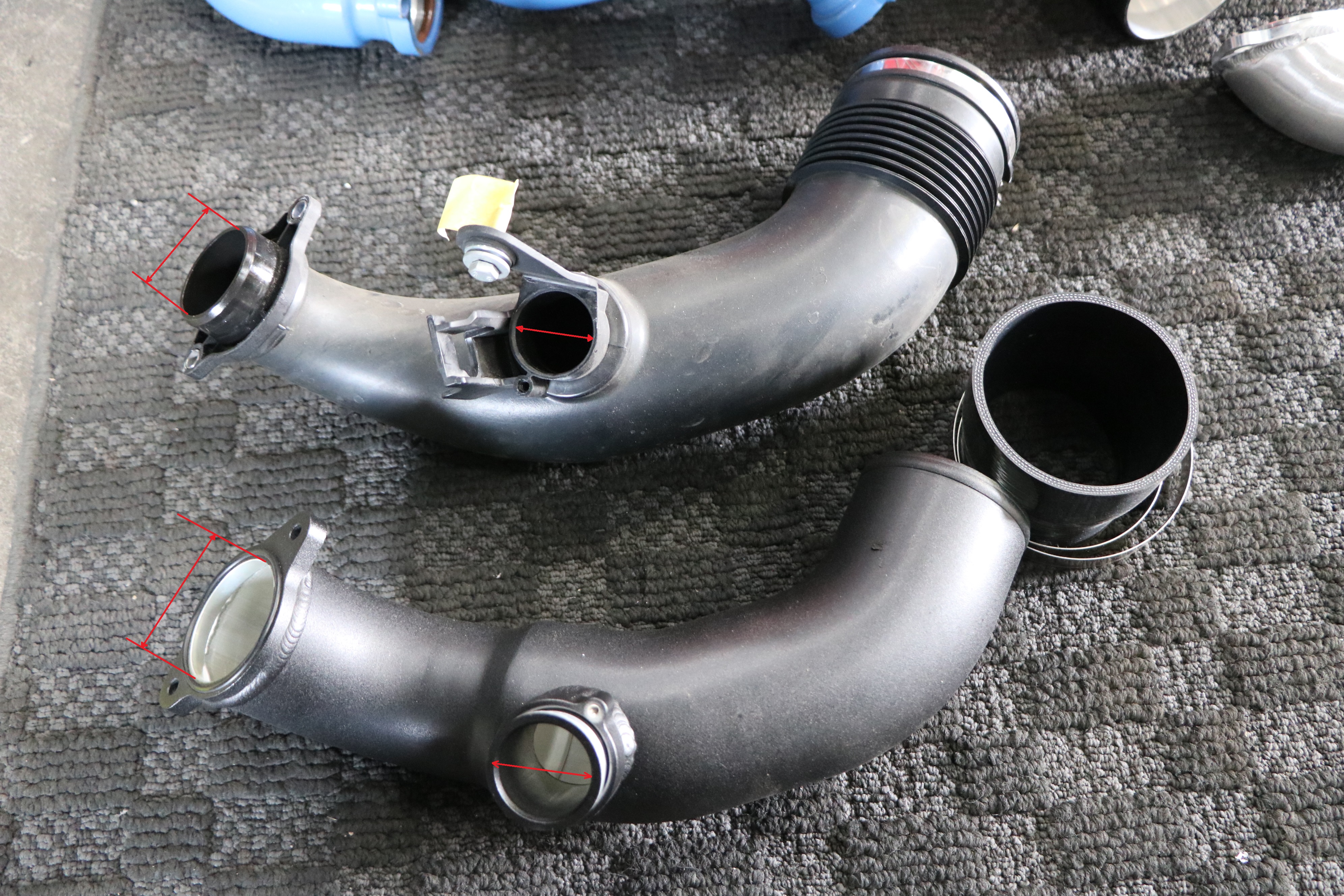

＜　フロント　上側が取り外した純正　＞







上の画像を見て頂ければお分かりになると思いますが





今回、取り付けさせて頂きますパイプの径が大きくなっています。（リヤも同様）







＜　リヤ　上側が取り外した純正　＞













早速、チャージパイプの取り付け作業に入ります。

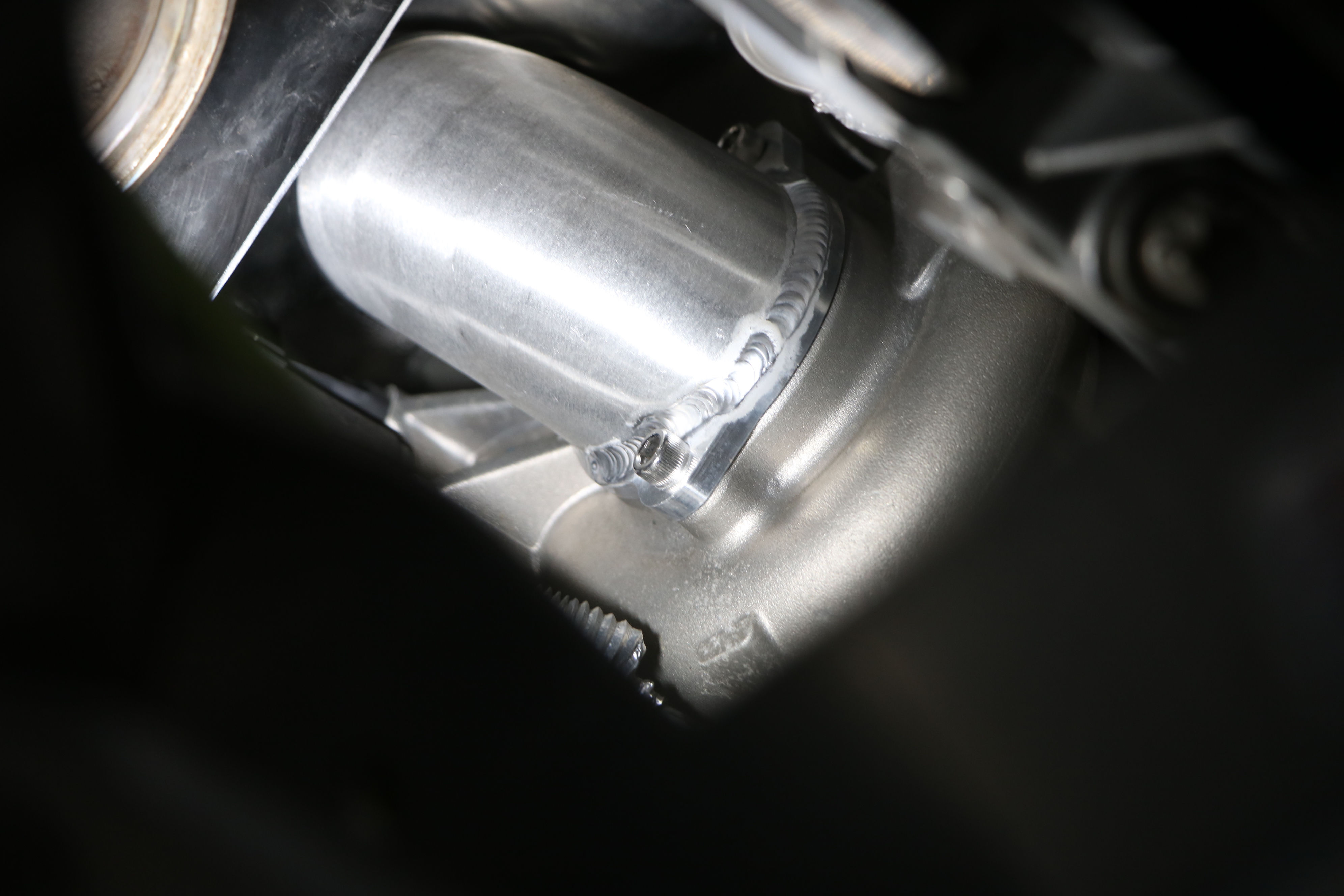

＜　リヤ　＞







＜　フロント　＞







下からの作業が終わり、エンジンハンガーを取り外しエンジンルーム側へ・・・。

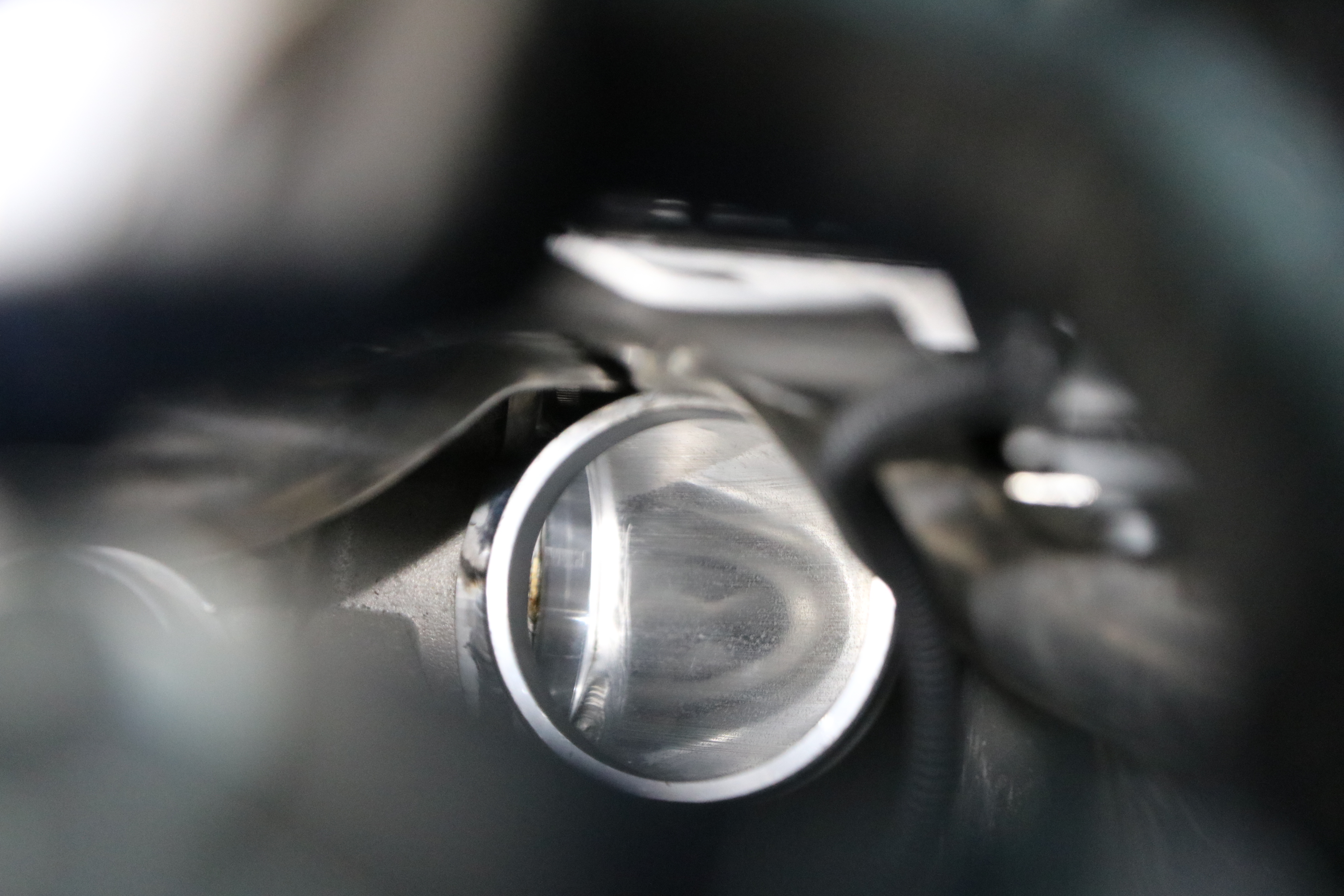

リヤパイプにパイプを装着するのですが・・・穴が上の耐熱板が邪魔をして見えないので





耐熱板を調整しながらの取り付け。

























ここまで組み上がって来ると、もう大丈夫なので下廻りの組み上げをしていきます。

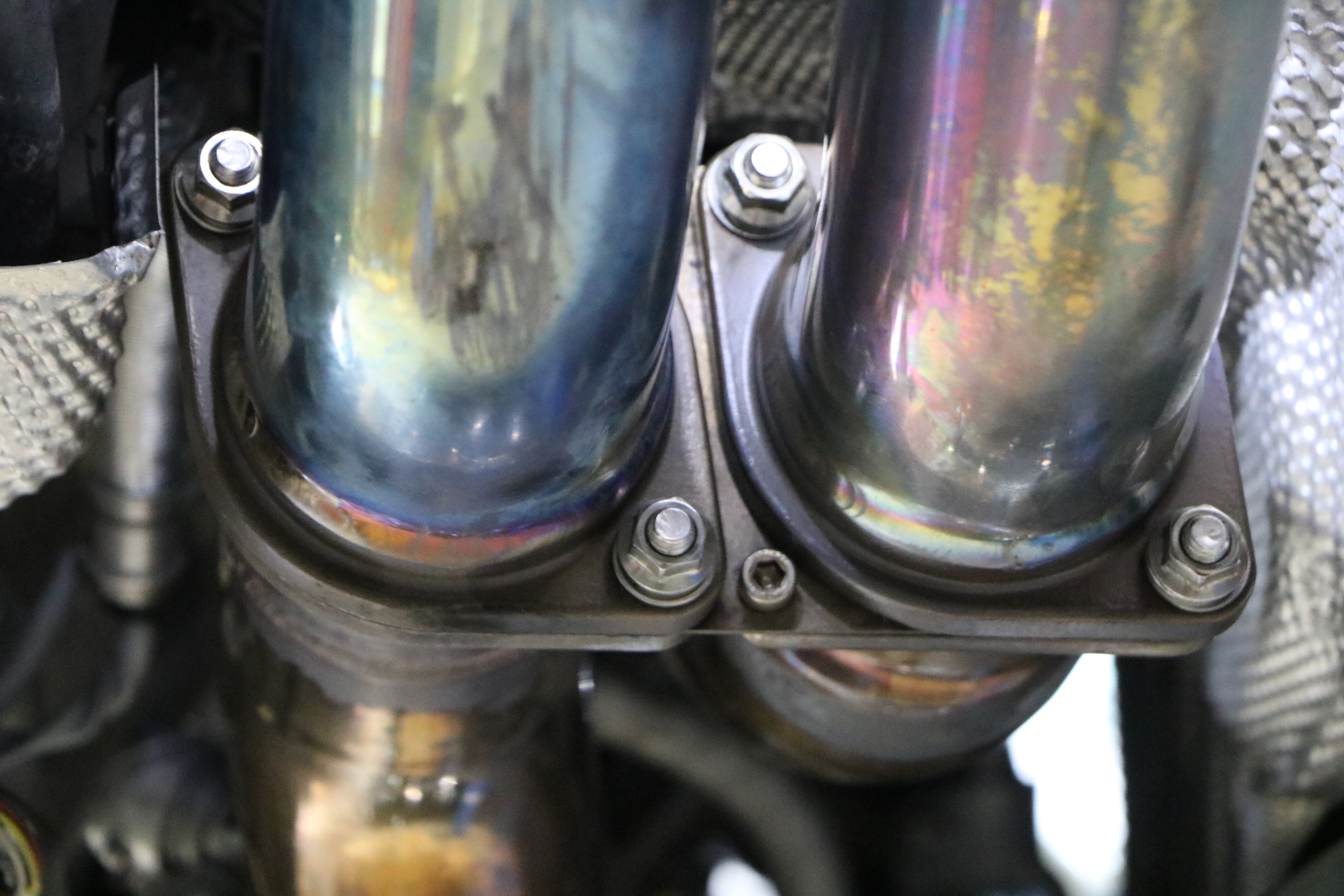

今回、マフラー脱着の際に、取り付けボルトが腐食二本折れてしまったので





今後の事もあるので、4本共　新品のステンボルトに交換させて頂きました。

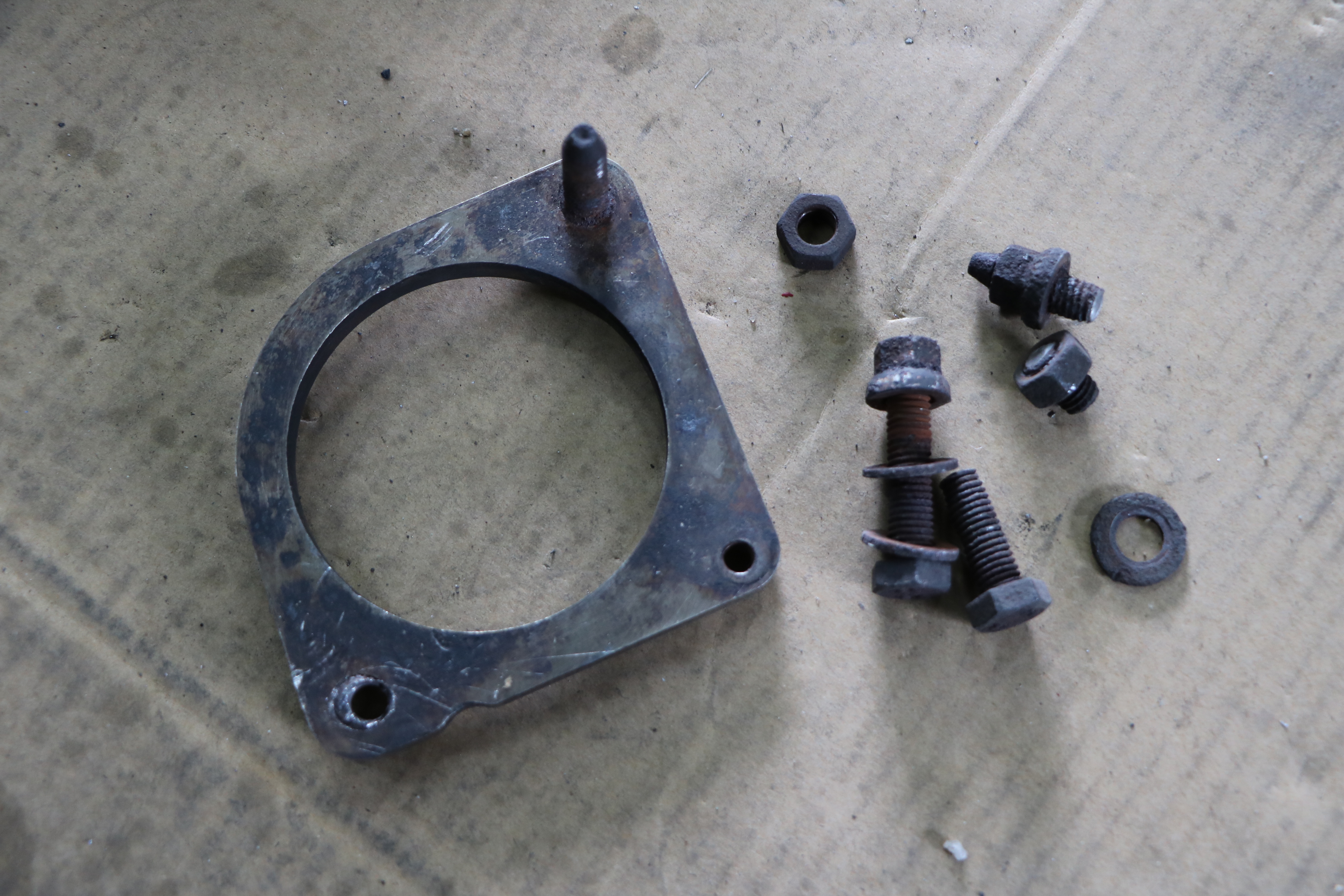

＜　腐食したボルト（フランジのボルトも腐食が酷いので取り除き交換　＞







＜　新しく交換させて頂きましたボルト　＞

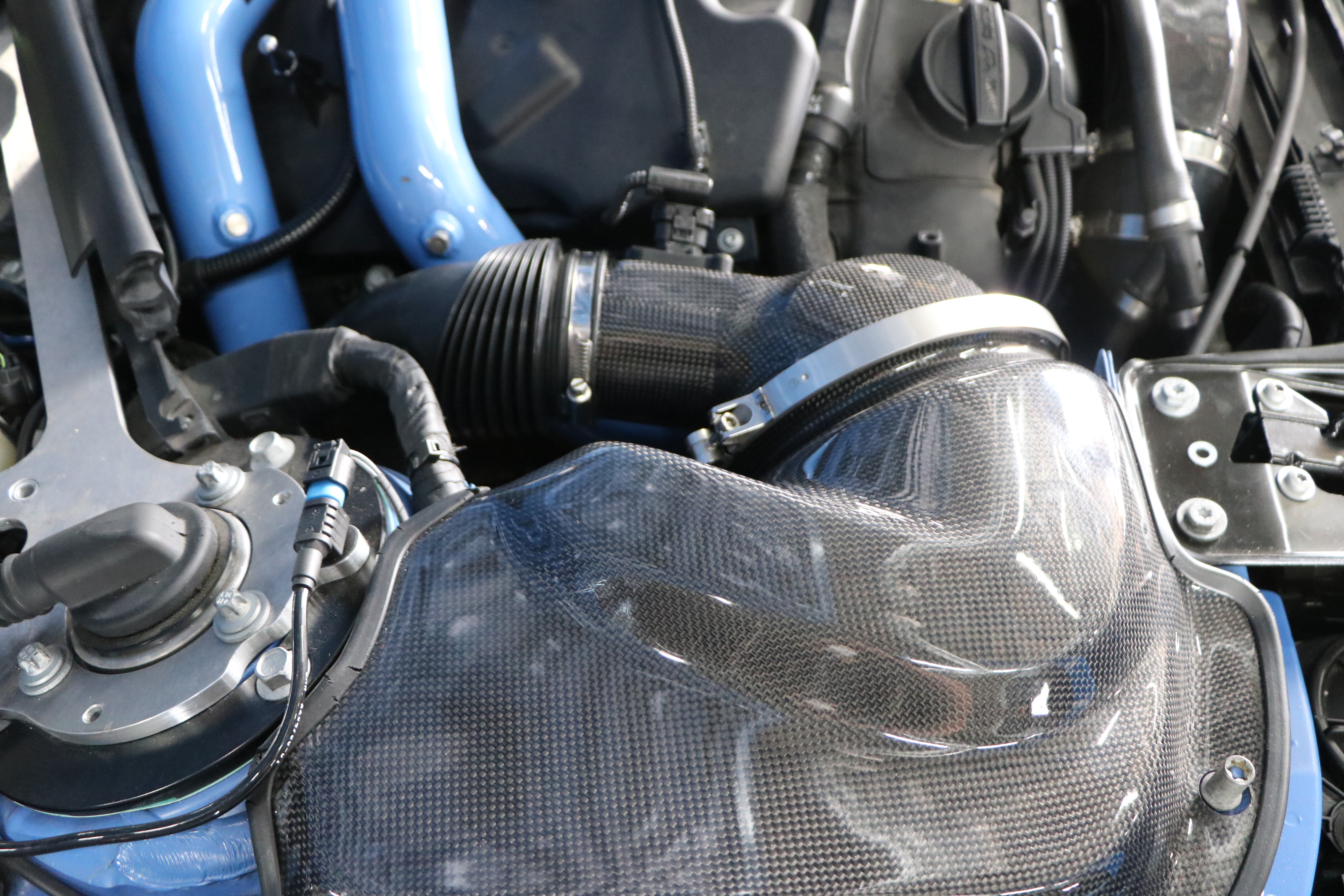

下廻りの組み付けも終え、再びエンジンルームの組み上げ作業へ。

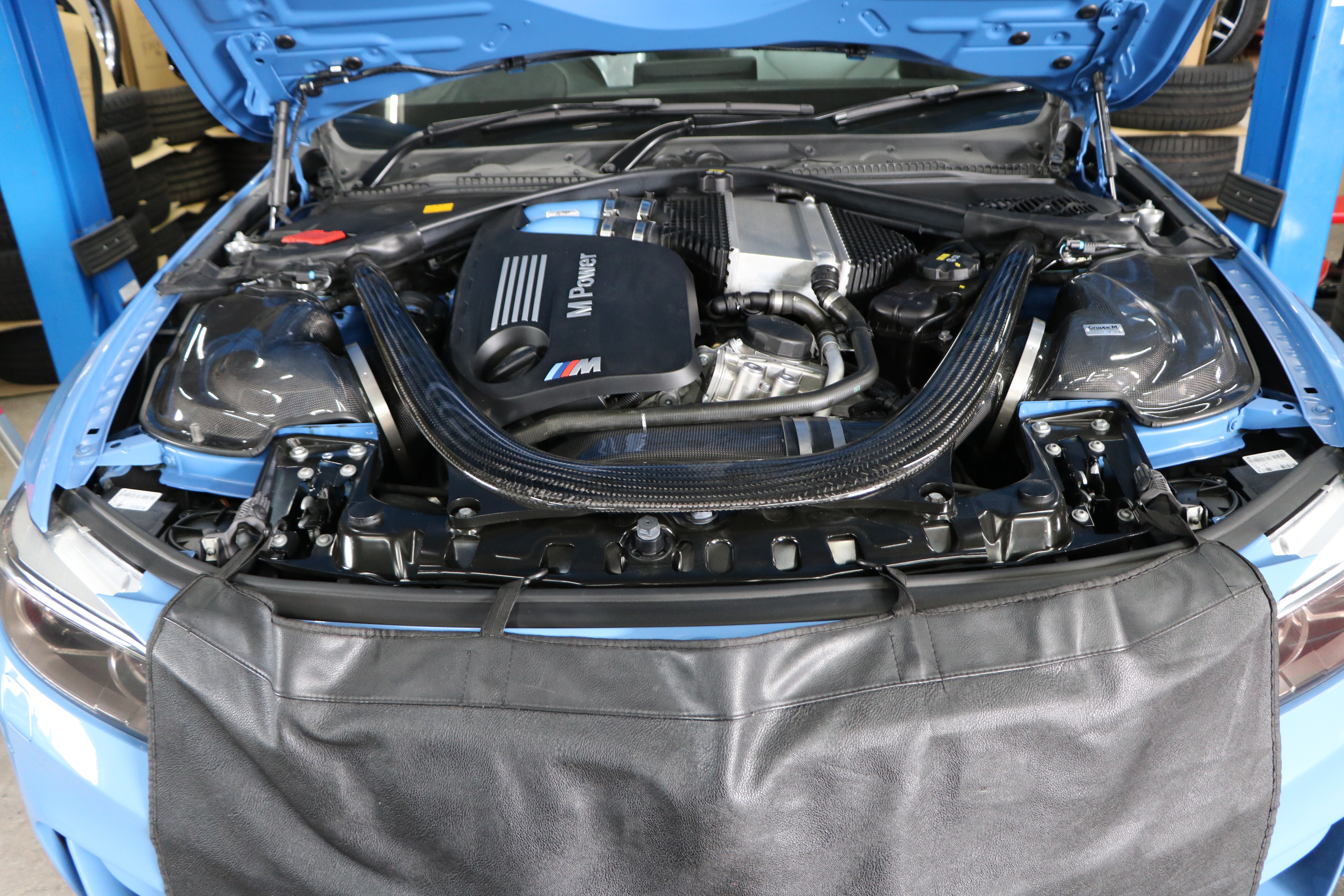

チャージパイプの取り付け作業が完成致しました。





もう一点、オプション作業頂きました♪取り付けさせて頂きます商品は・・・コチラ。

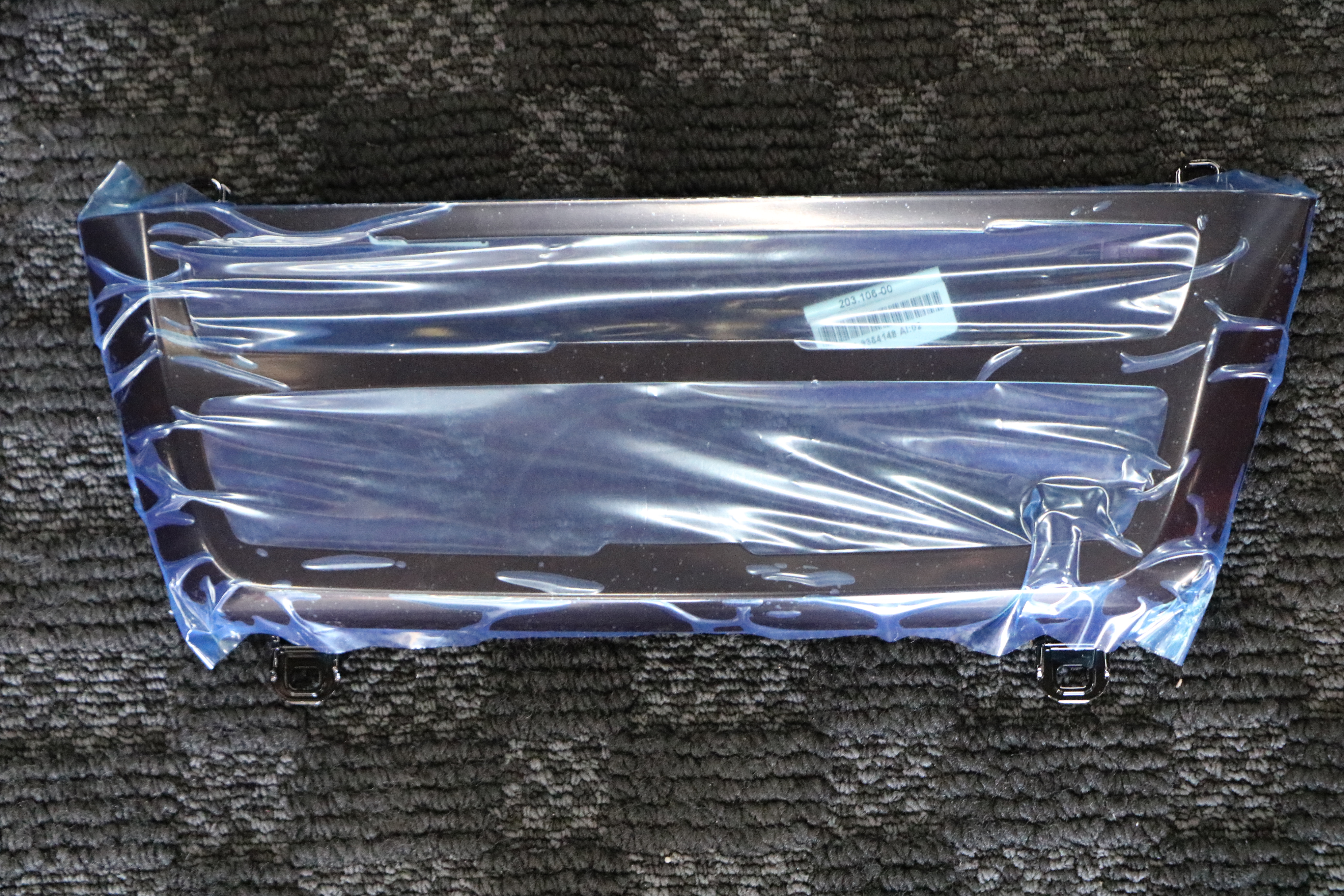

＜　エアコンパネル　＞

　

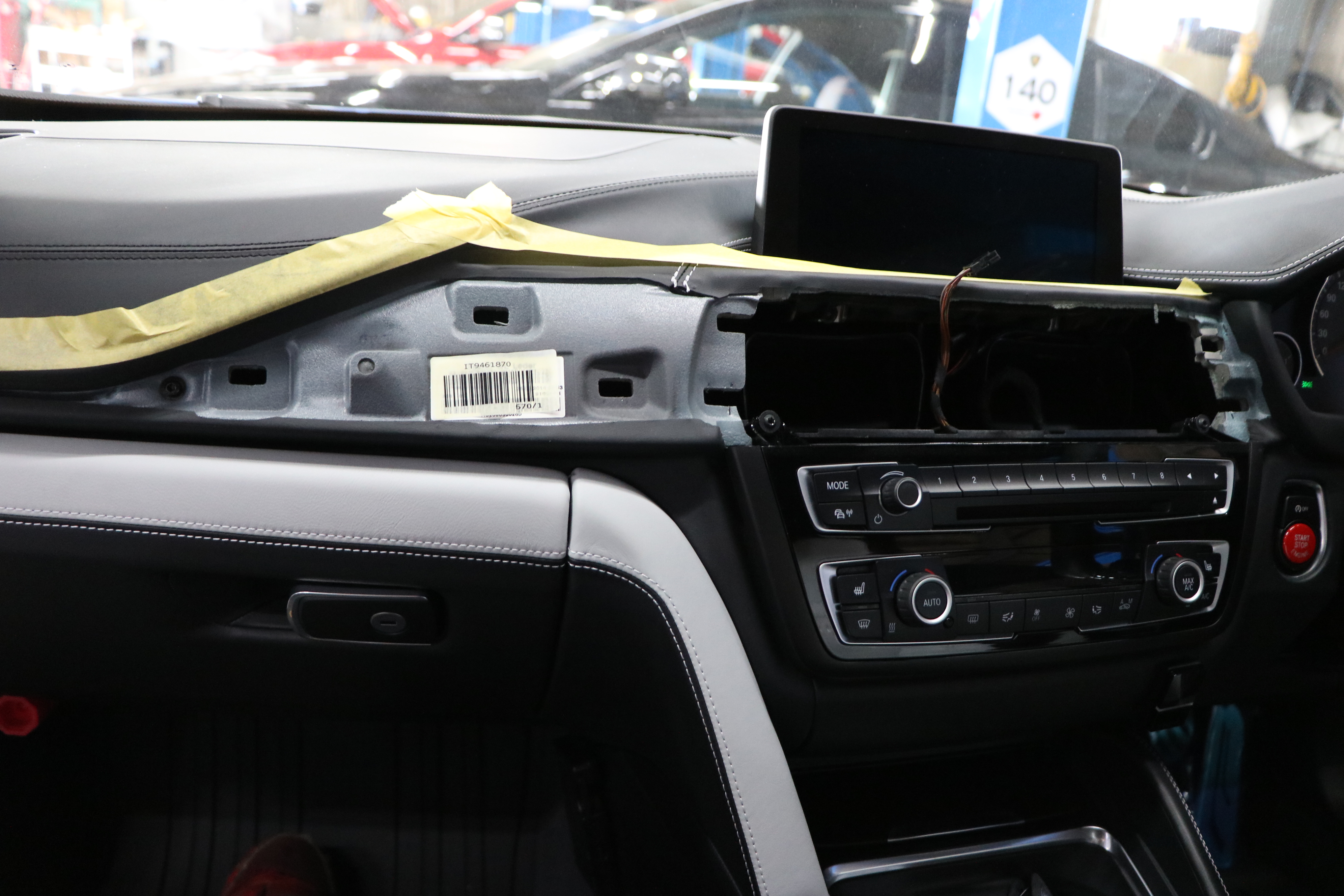

室内にマスキングテープを貼って、センターパネルを脱着し





エアコンパネルを脱着していきます。

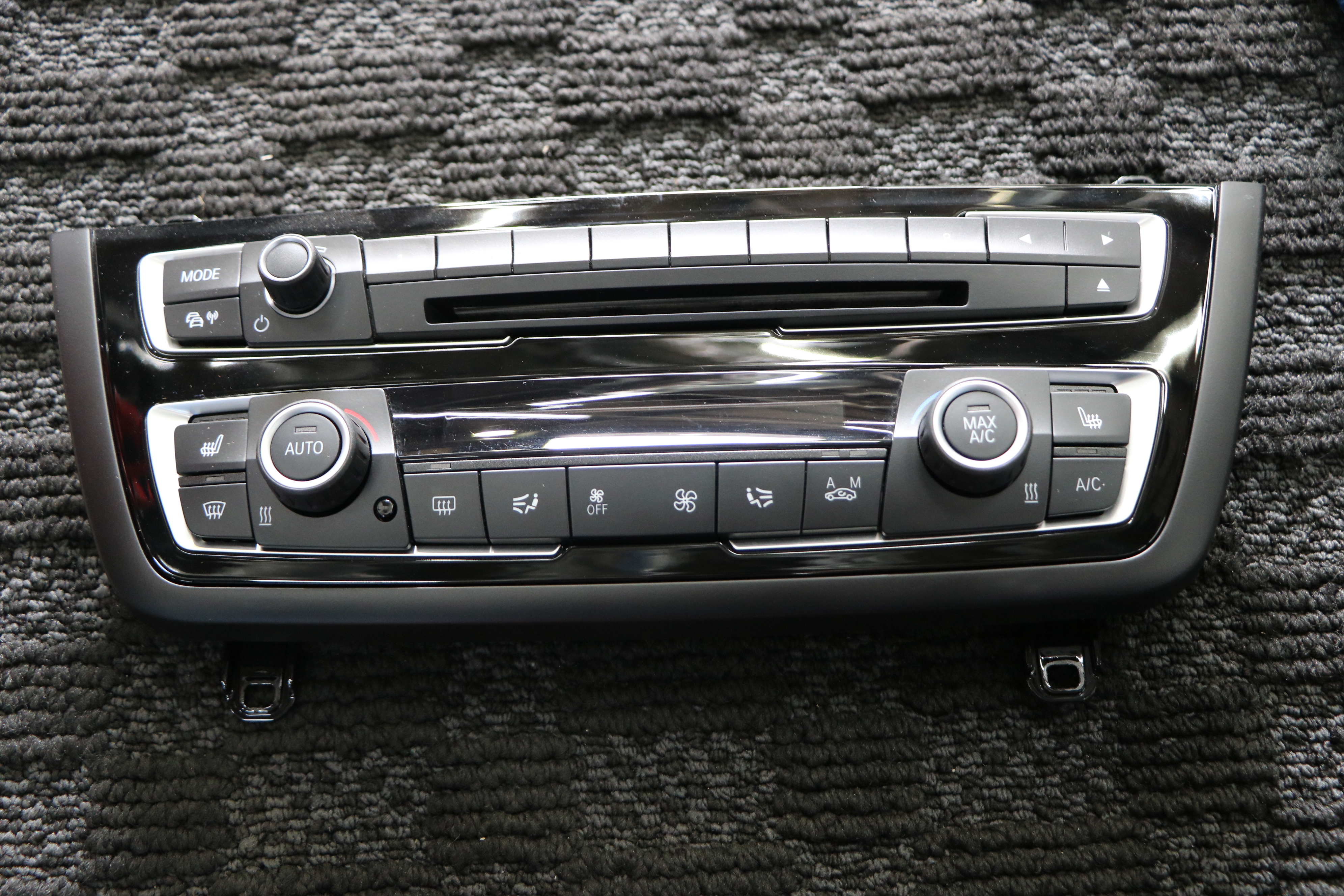

＜　取り外したパネルが・・・コチラ　＞

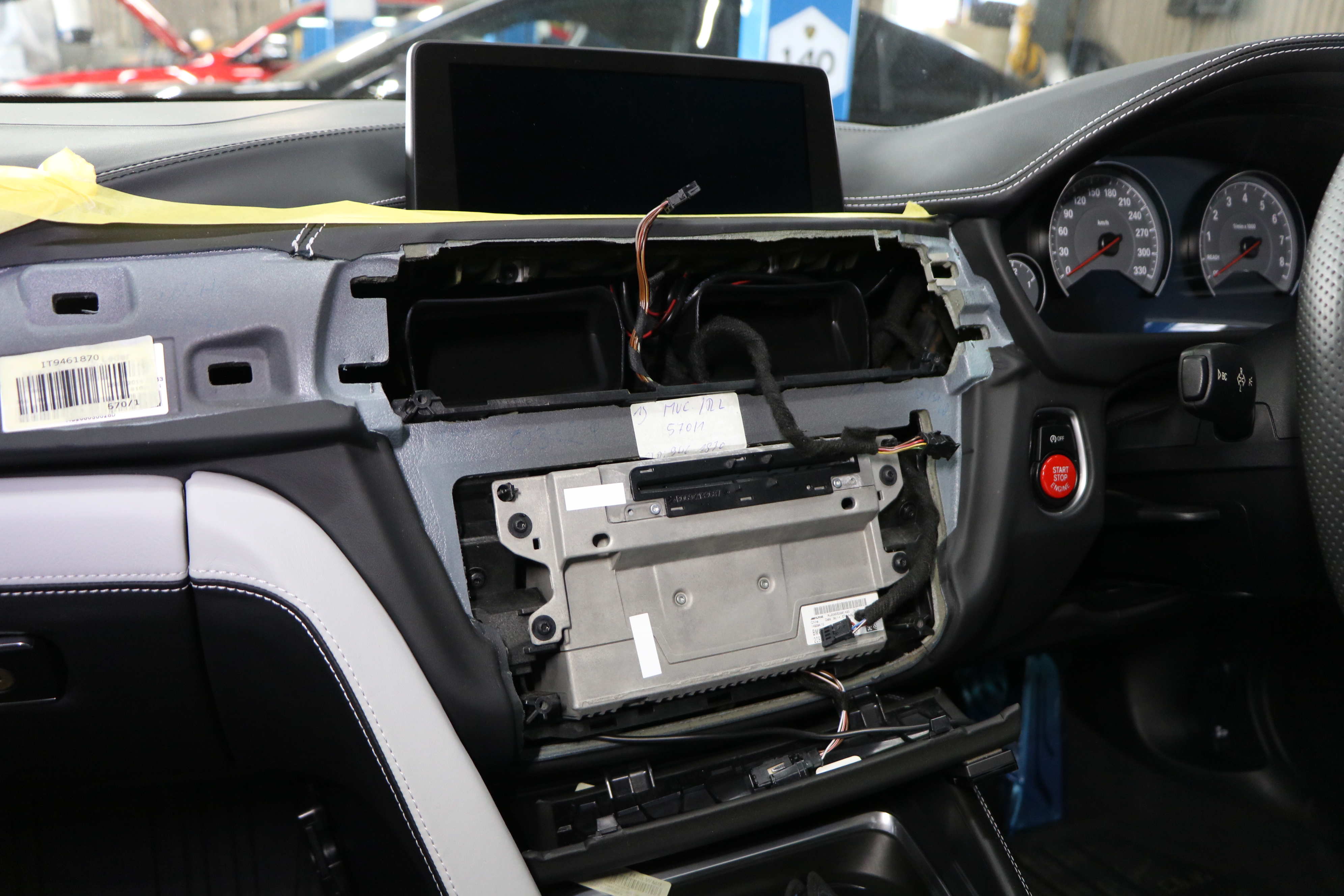

＜　スイッチを脱着　＞







新しいパネルにスイッチを組み付け/取り付け　室内を組み上げます。

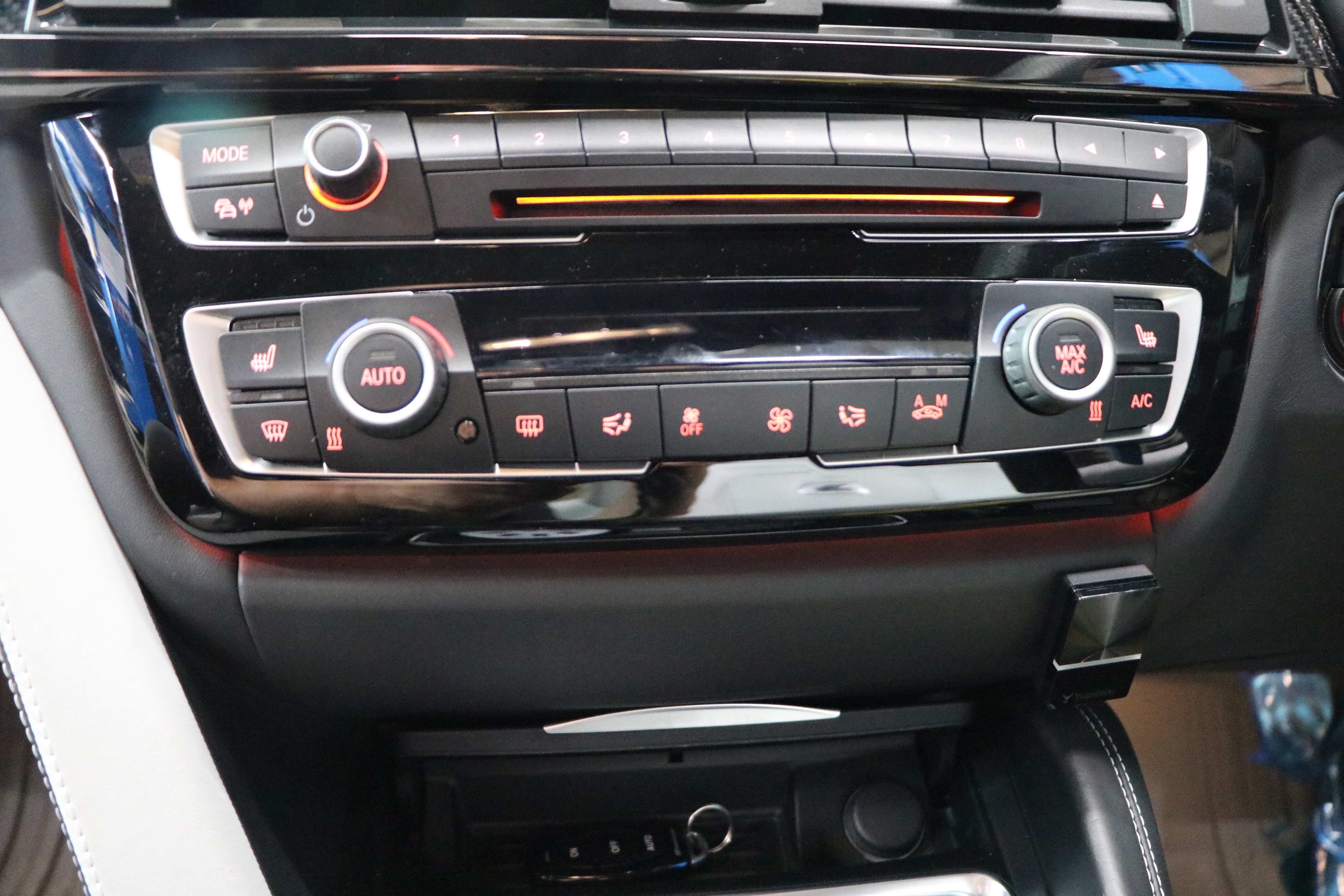

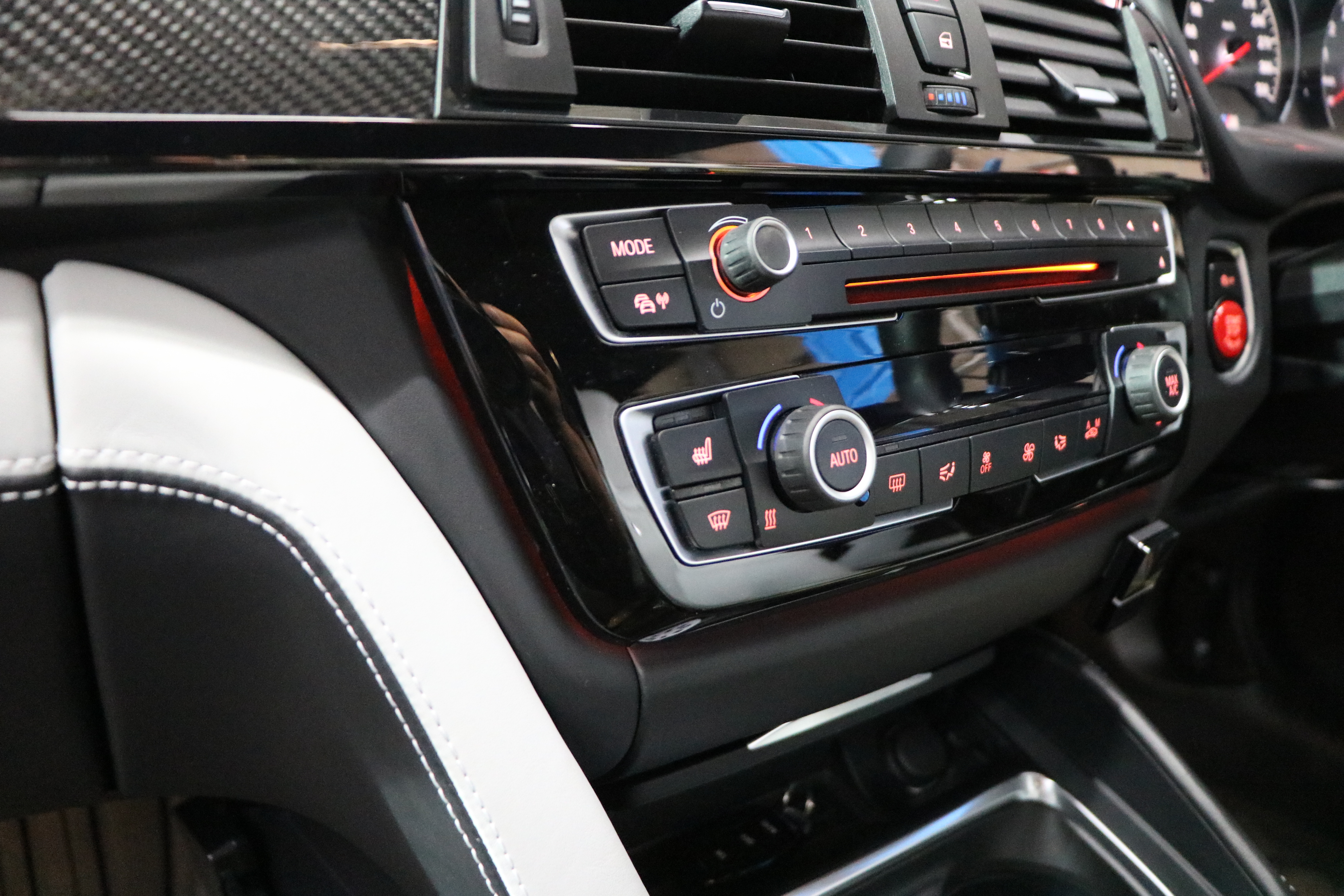

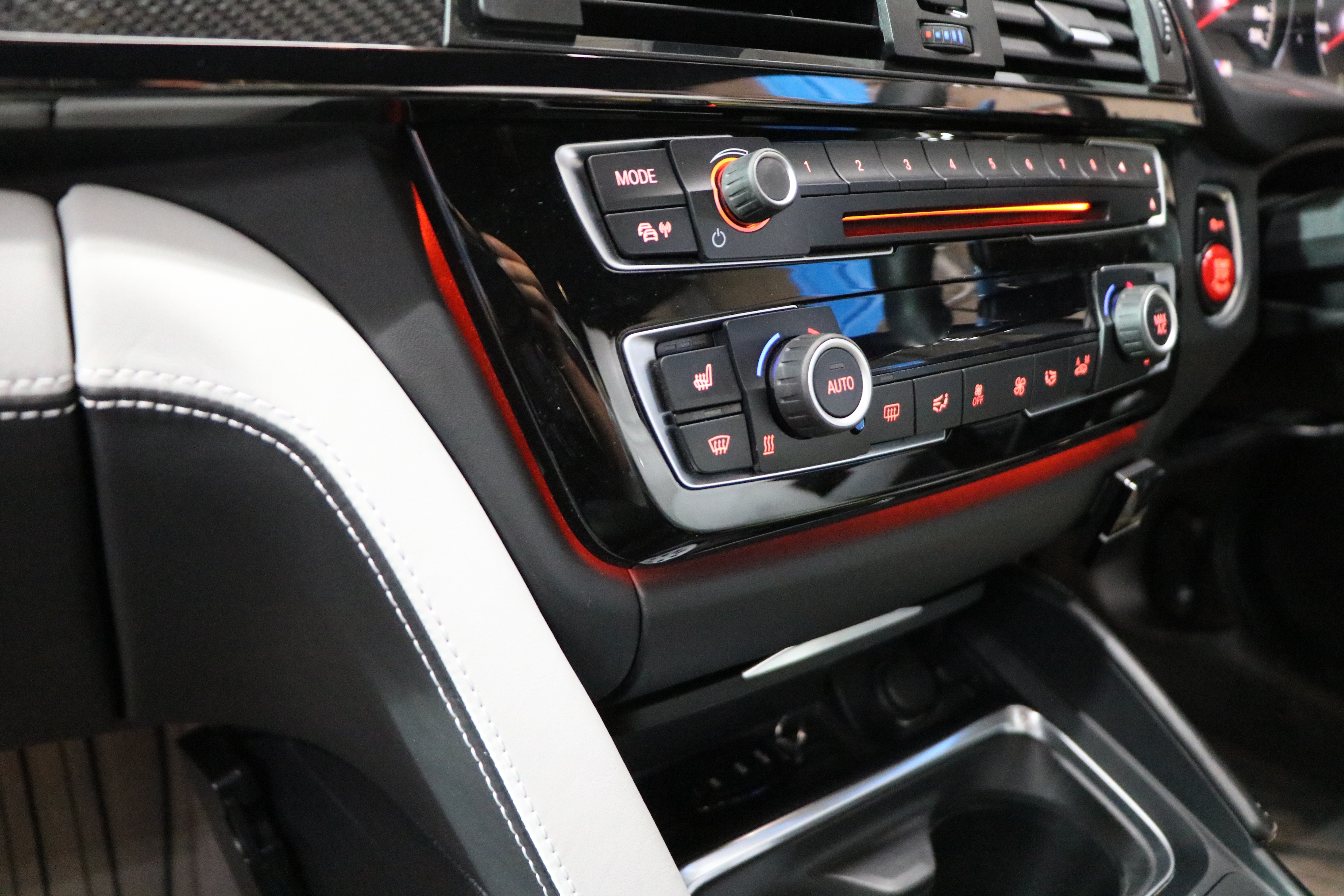

そして・・・スモールON！（明るさMAX）

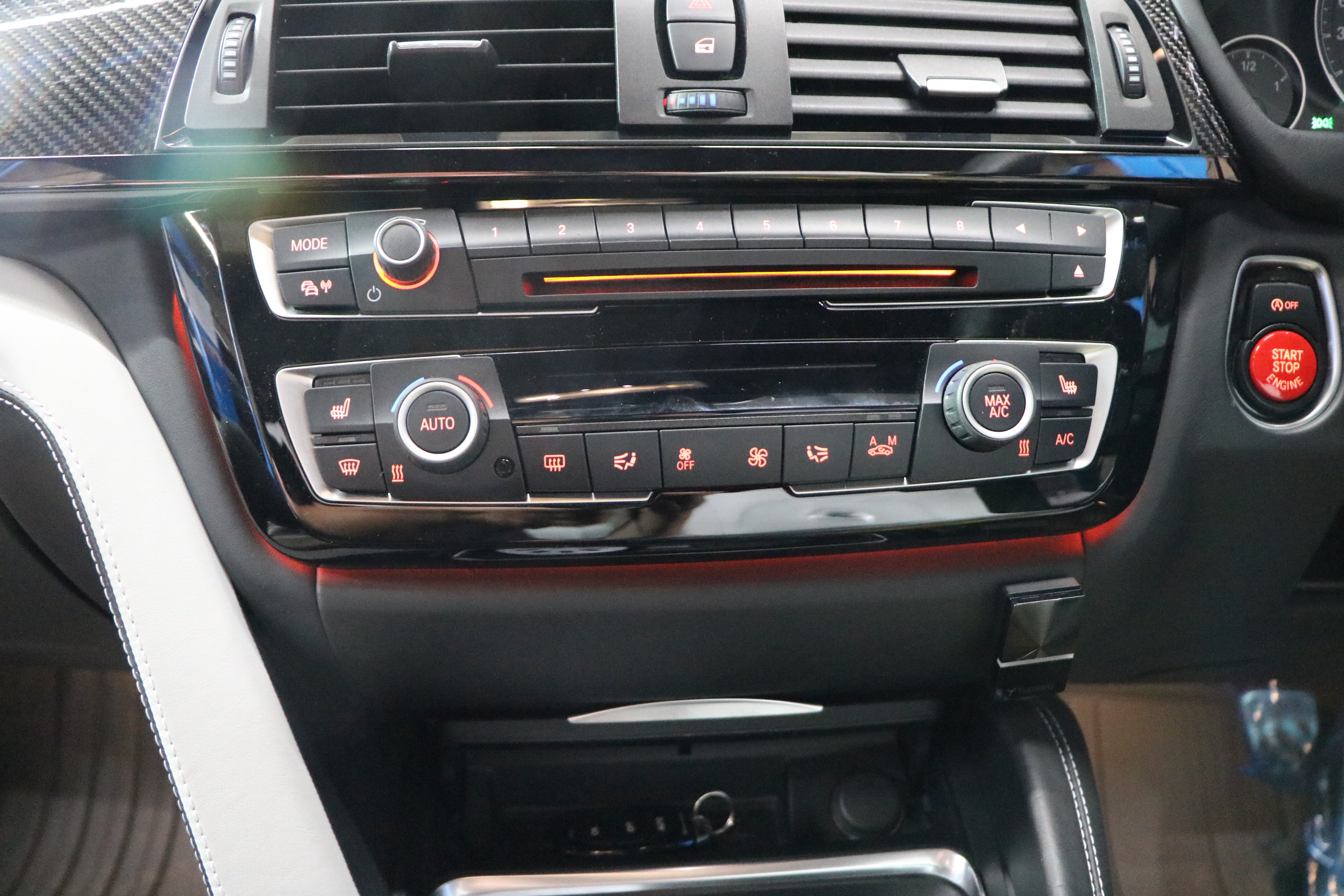

＜　明るさ調整（半分）＞













実は、今回取り付けさせて頂きましたパネルにはLEDが！

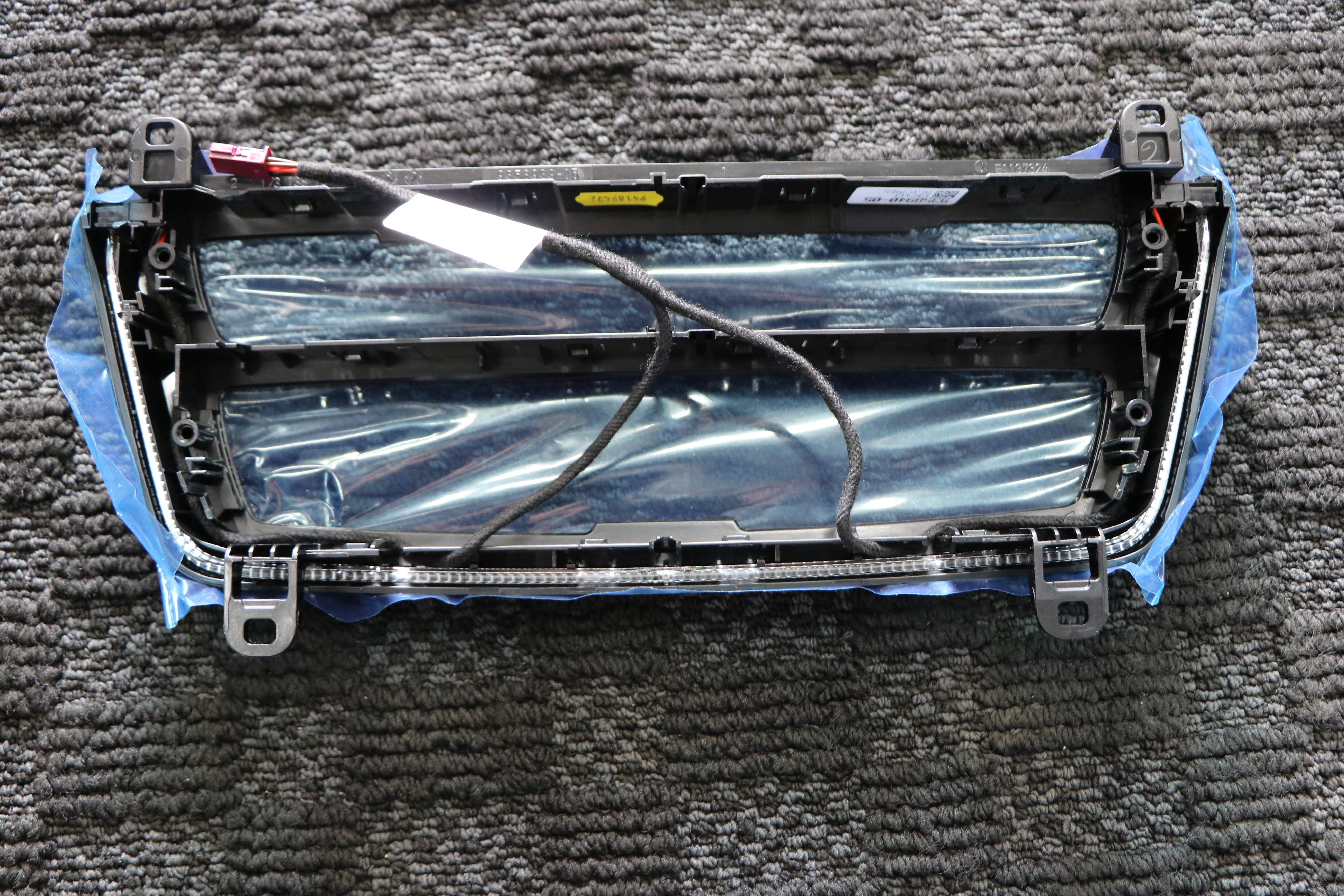

パネルの枠が光っています。商品の裏面は・・・コチラ。





＜　純正パーツです。＞







御来店の際には、道中お気をつけてお越しくださいませ。





ｂｙ−山下
