前回、ご紹介させて頂きました　コードファントムEX　取り付け作業の続編となります。





トランクルーム内のハーネス作業から・・・







＜　前回、ご紹介させて頂きましたトランクルーム内のハーネス　＞

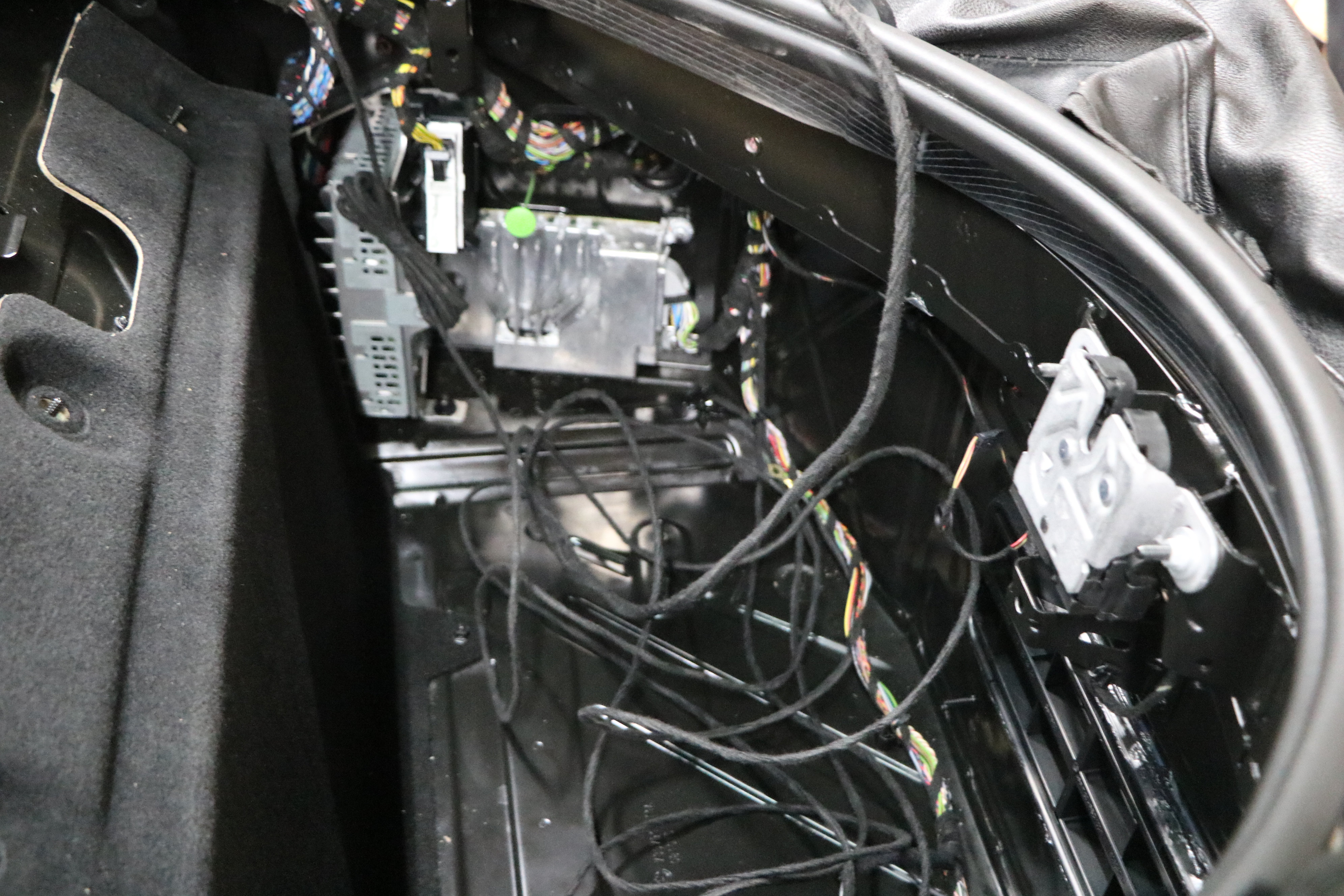

各ハーネスを接続して取り付け完了後の画像が・・・コチラ

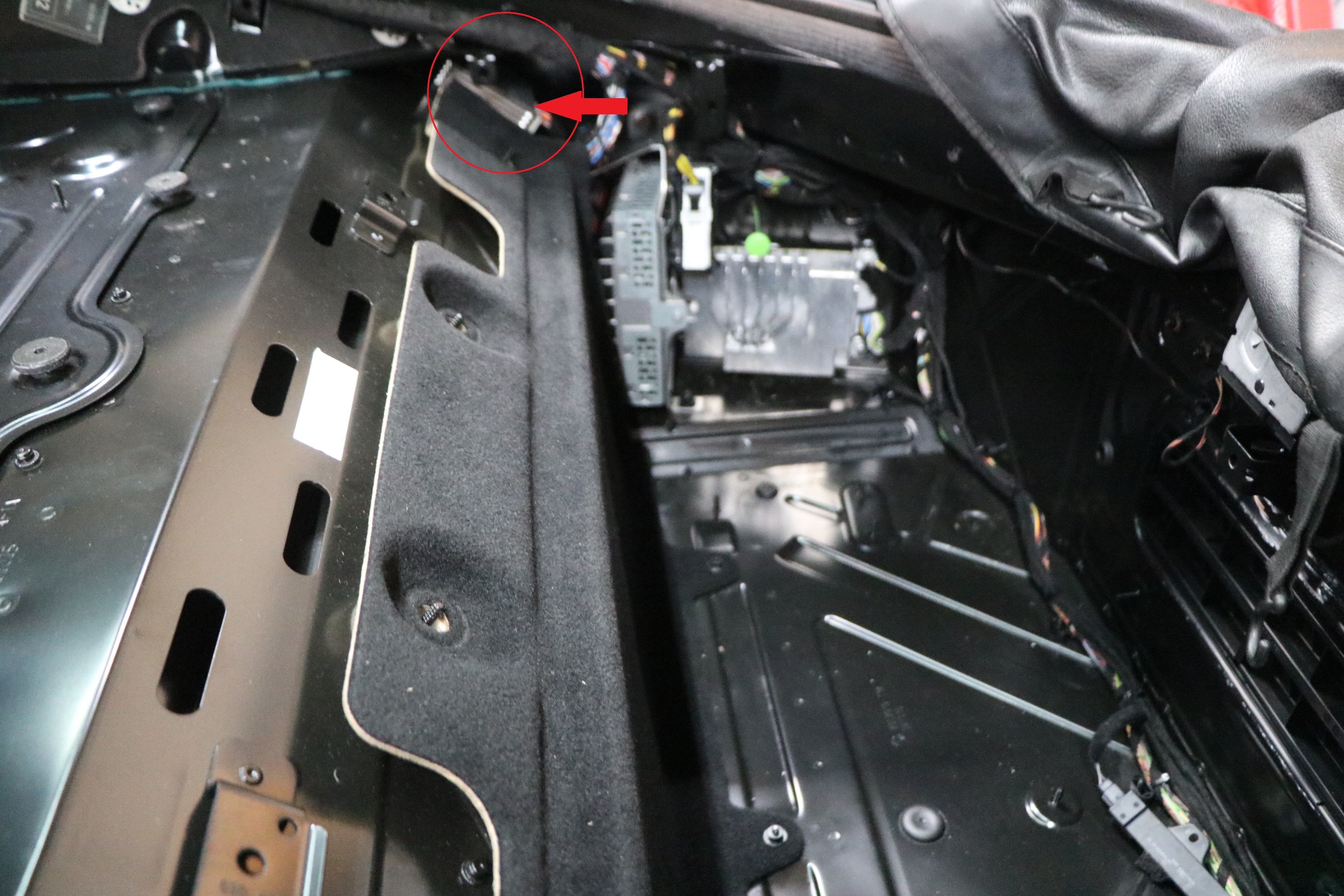

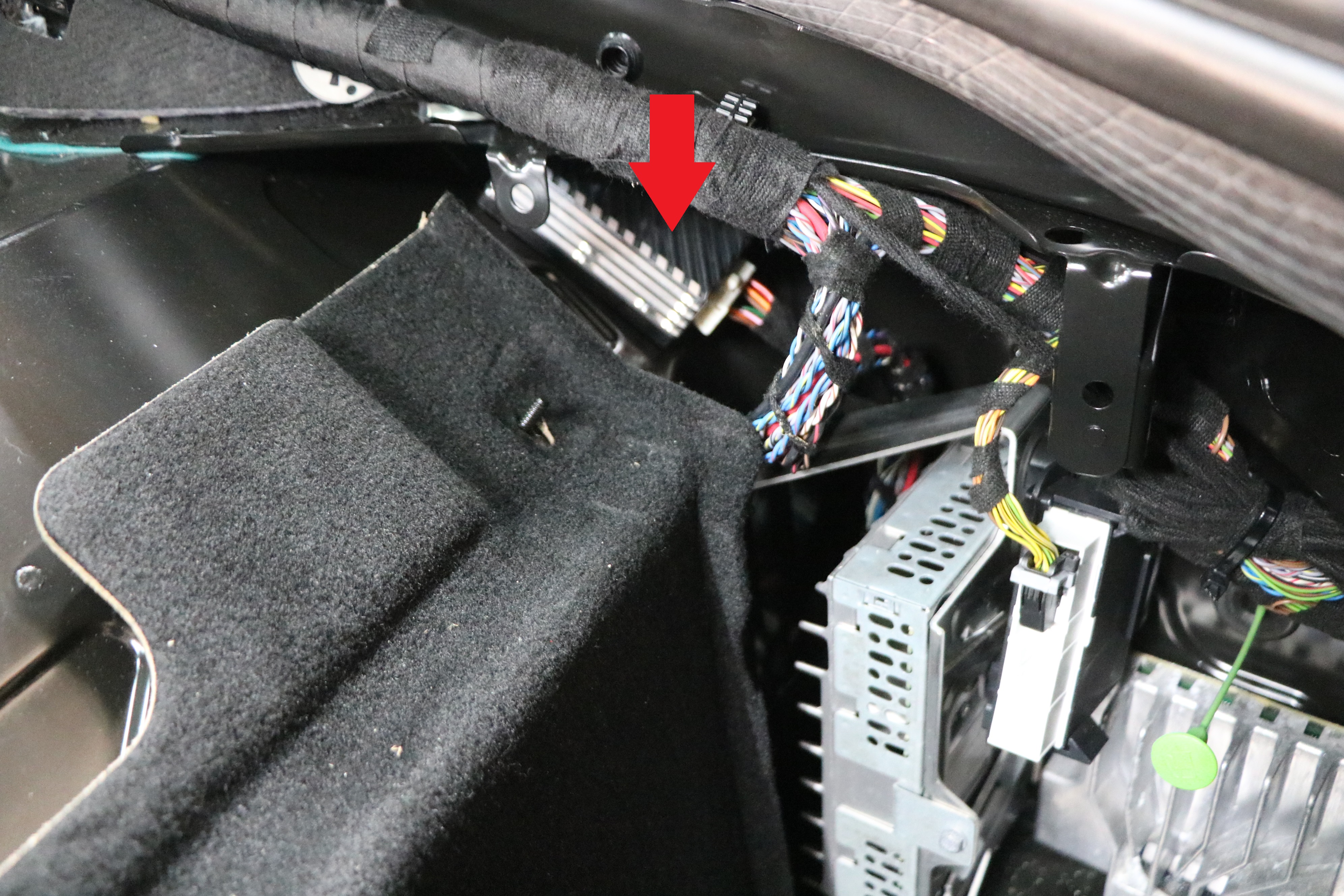

赤矢印の部分に、コードファントムのユニットを取り付けしております。



















作動テストを行い問題がなかったので、トランクルーム内を組み付ける前に





下廻りの組み付けを行っていきます。エンジンのアンダーカバーには、





コードファントムのスピーカー出口に穴を開けてから組み付けていきます。

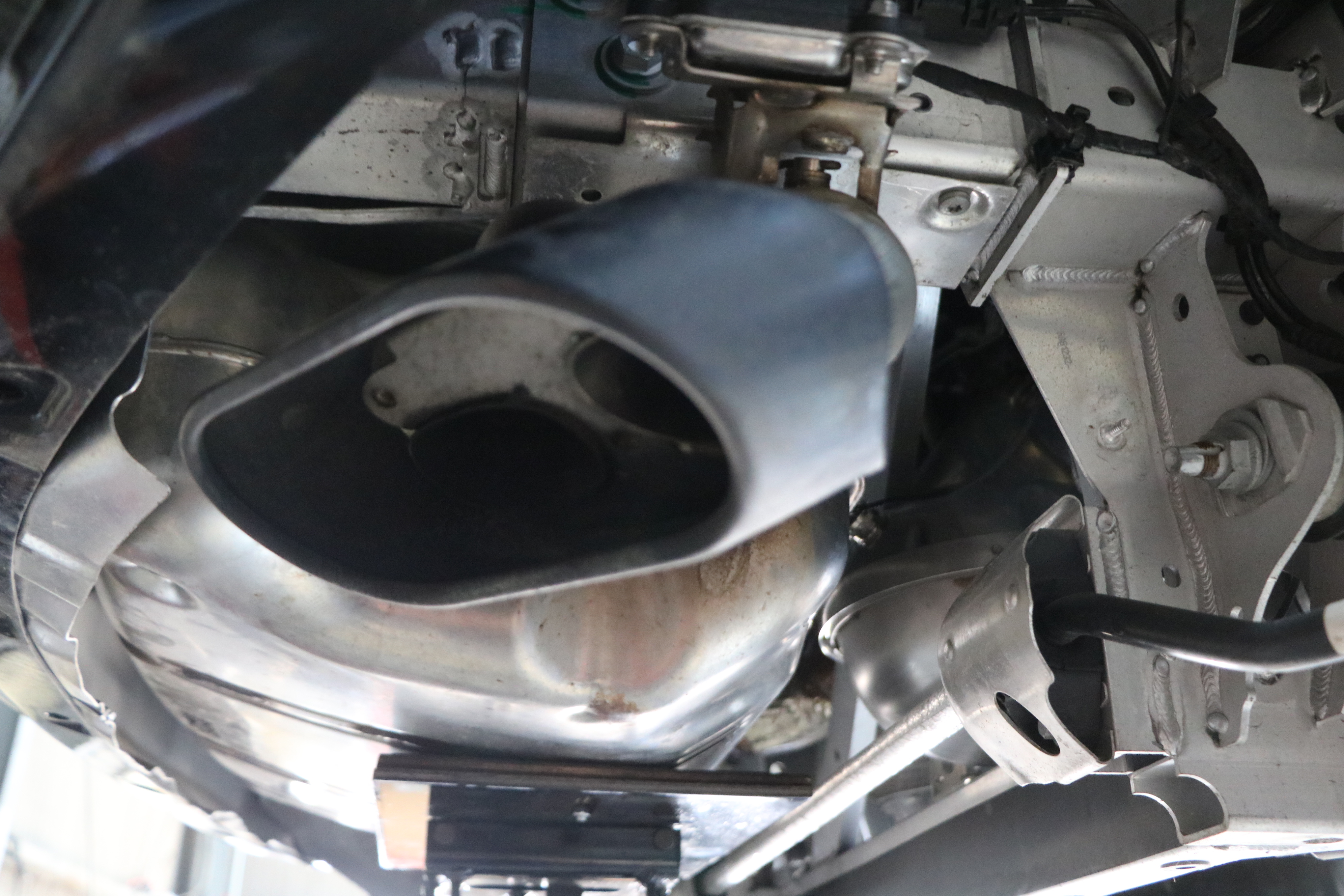

＜　リヤマフラーの取り付け　＞

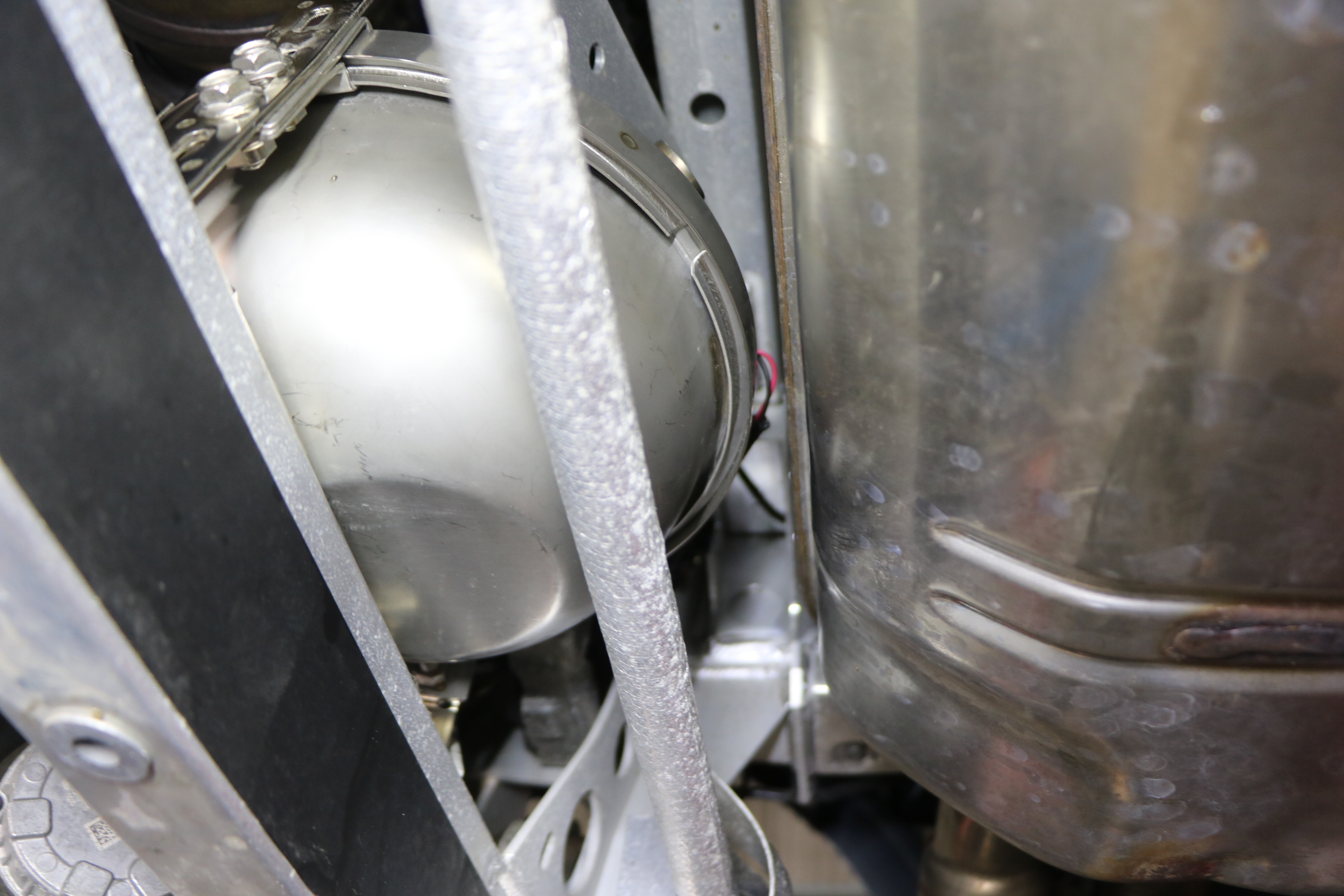

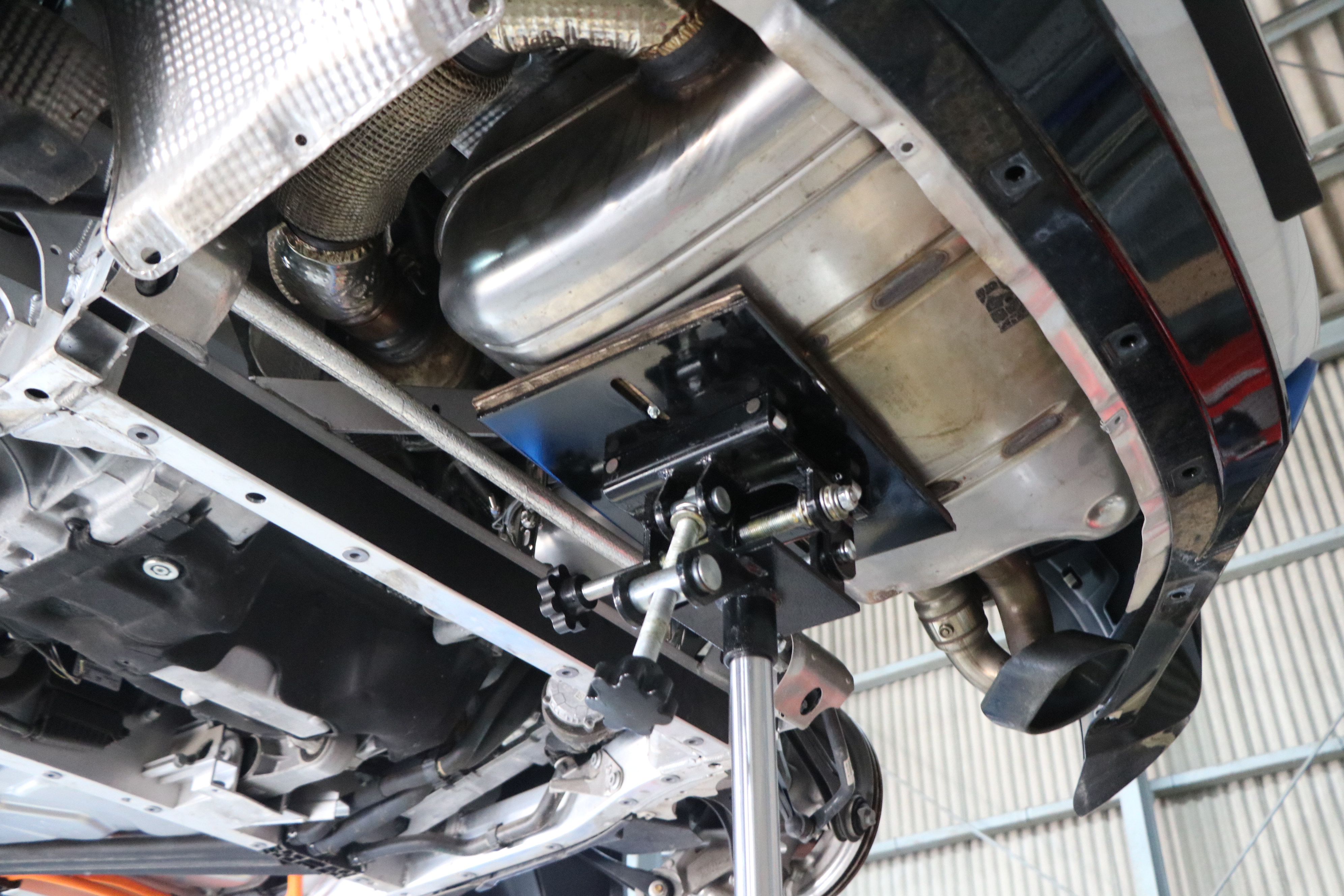

＜　コードファントムのスピーカーが干渉していないか再度確認。＞

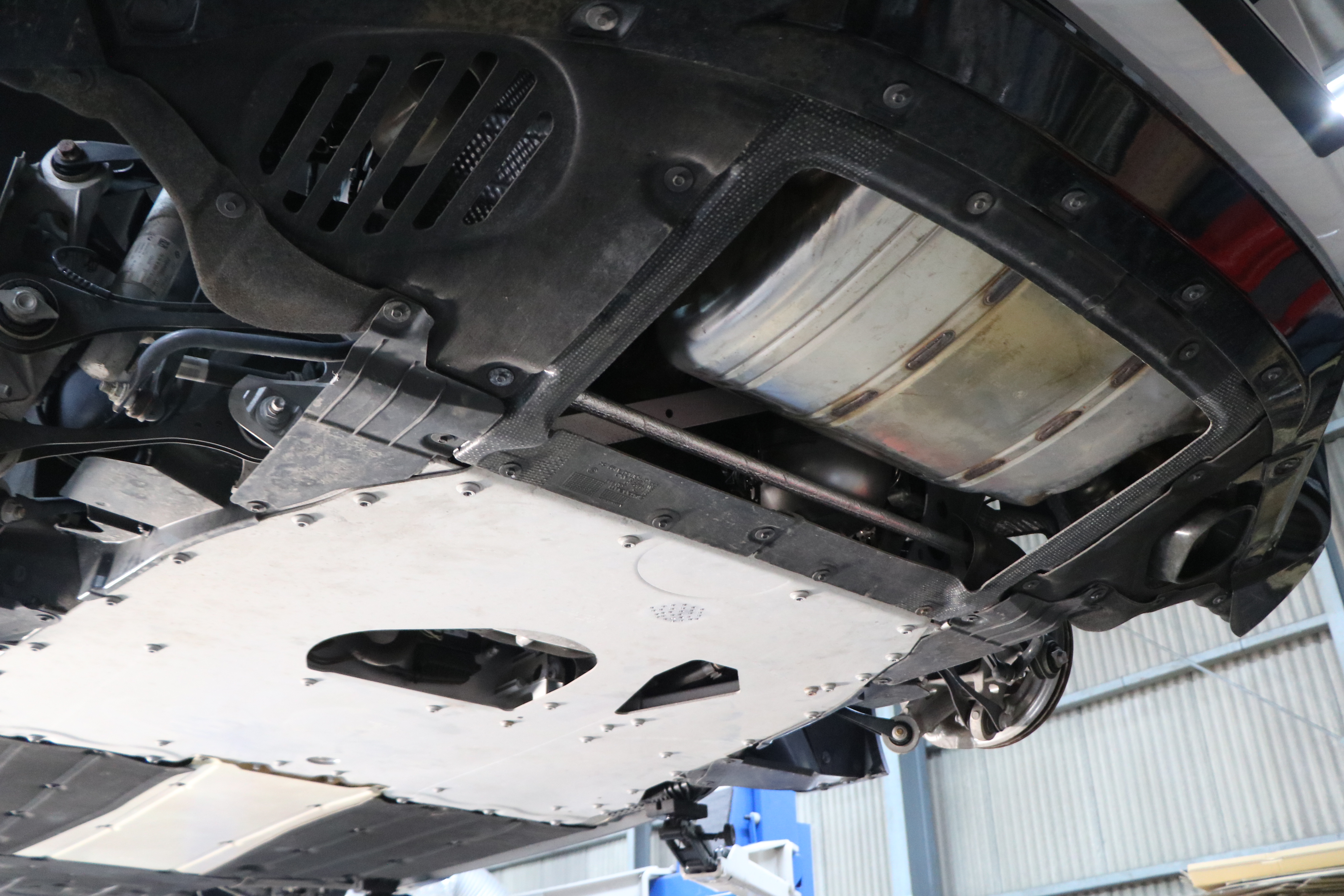

＜　アンダーカバーの取り付け　＞

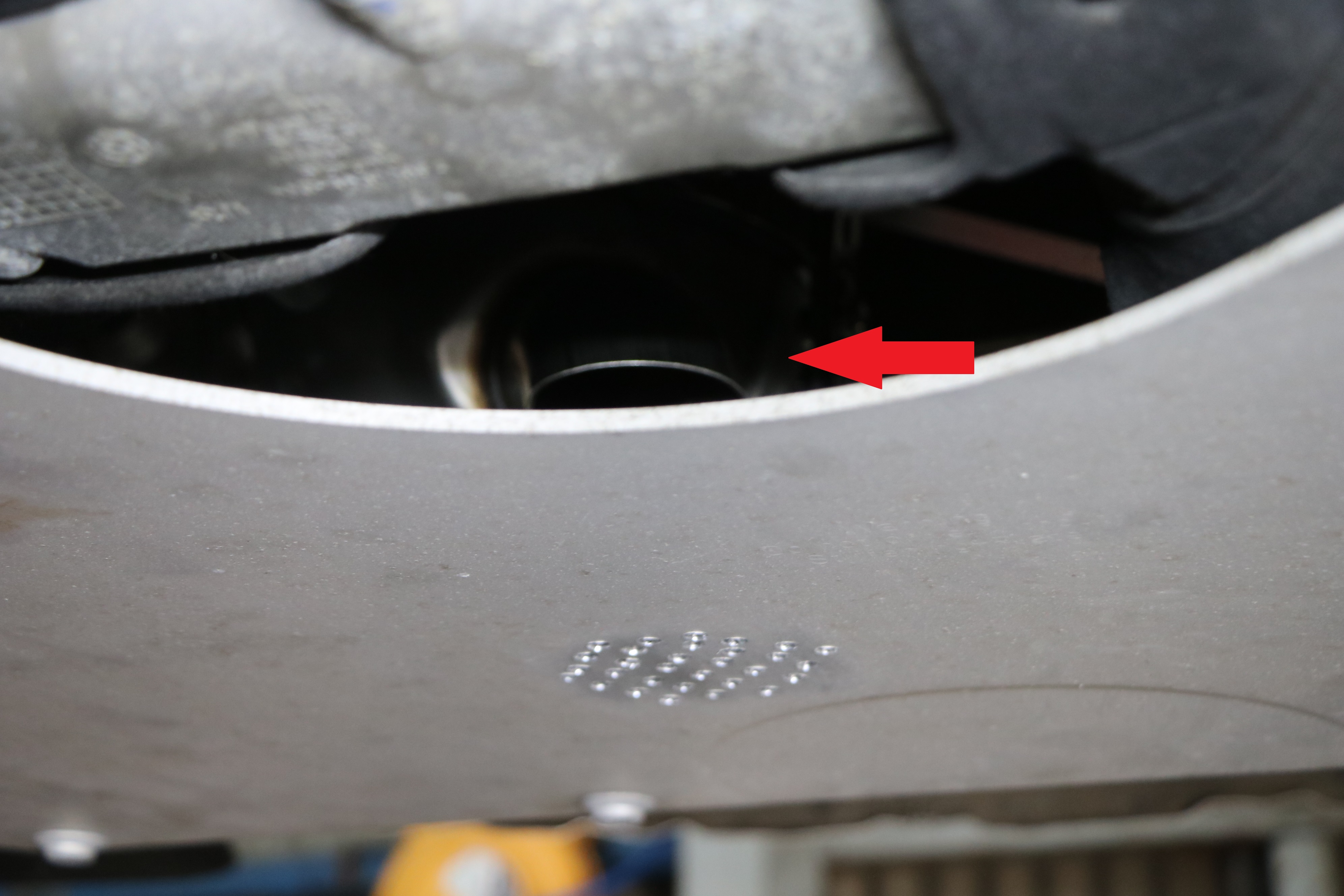

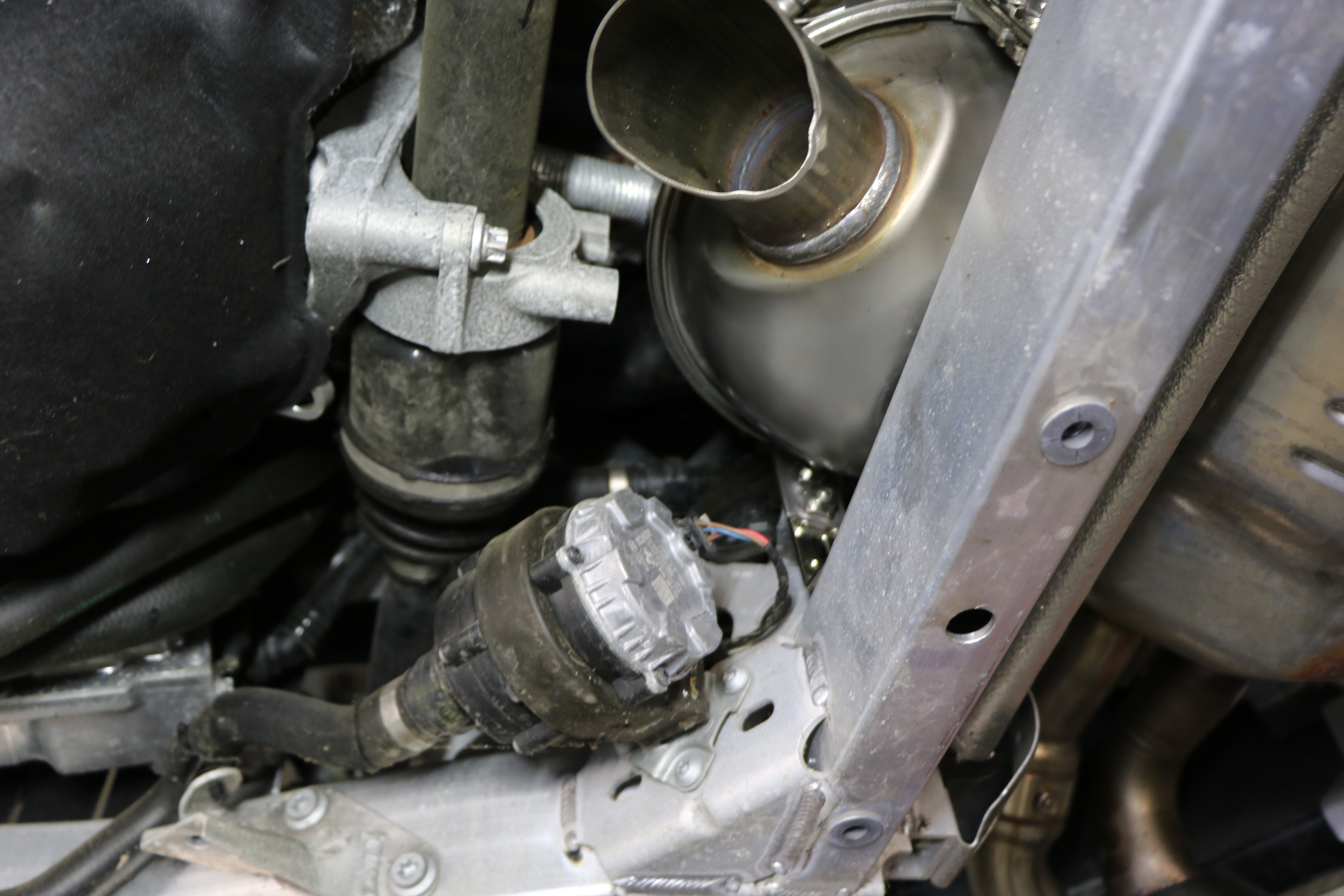

＜　コードファントムのスピーカー出口が赤矢印の部分　＞

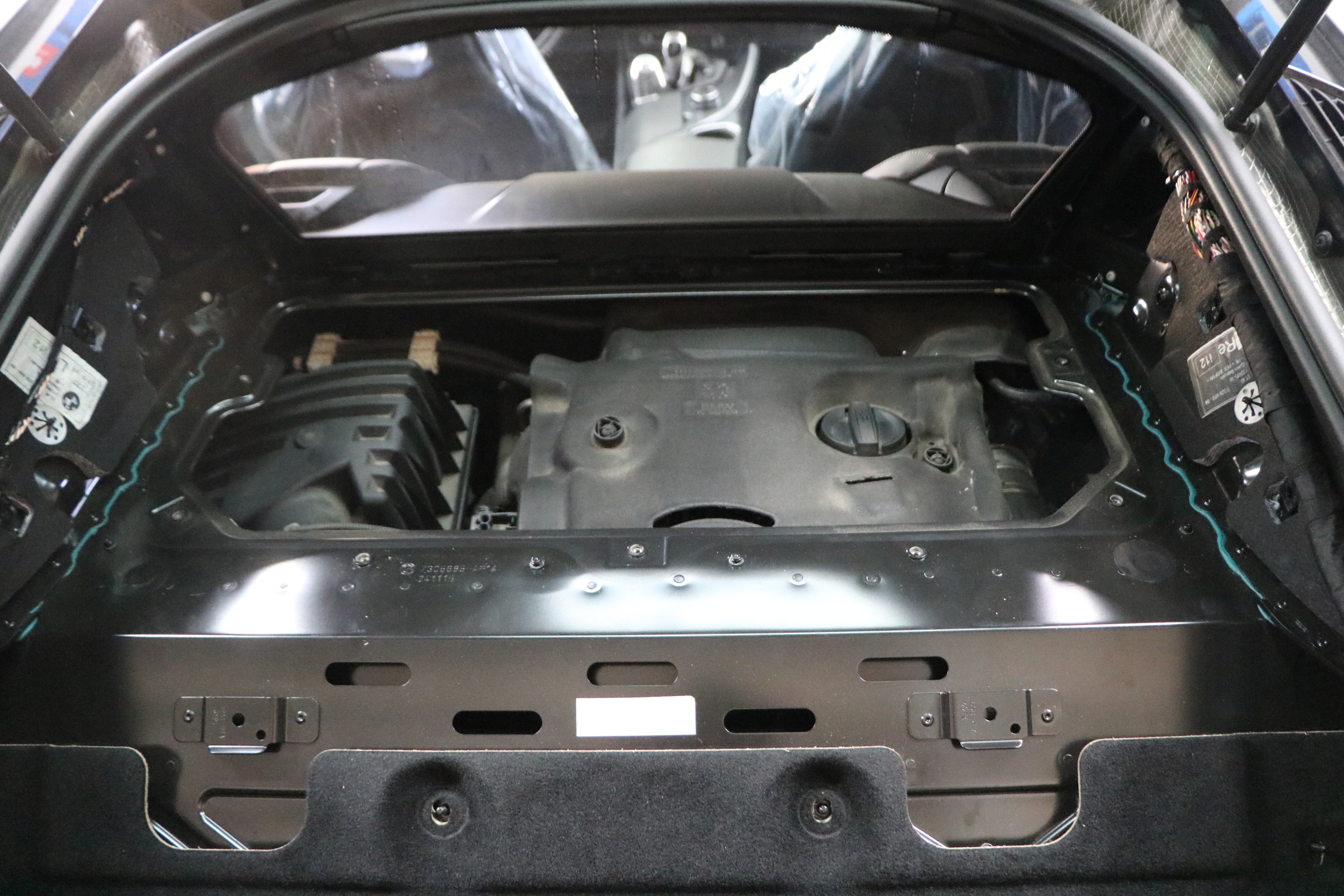

下廻りの組み付けが終わり、トランクルーム内の組み付けの前に





オプションでご注文頂きました　ハイスパークイグニションコイルの取り付けを行います。

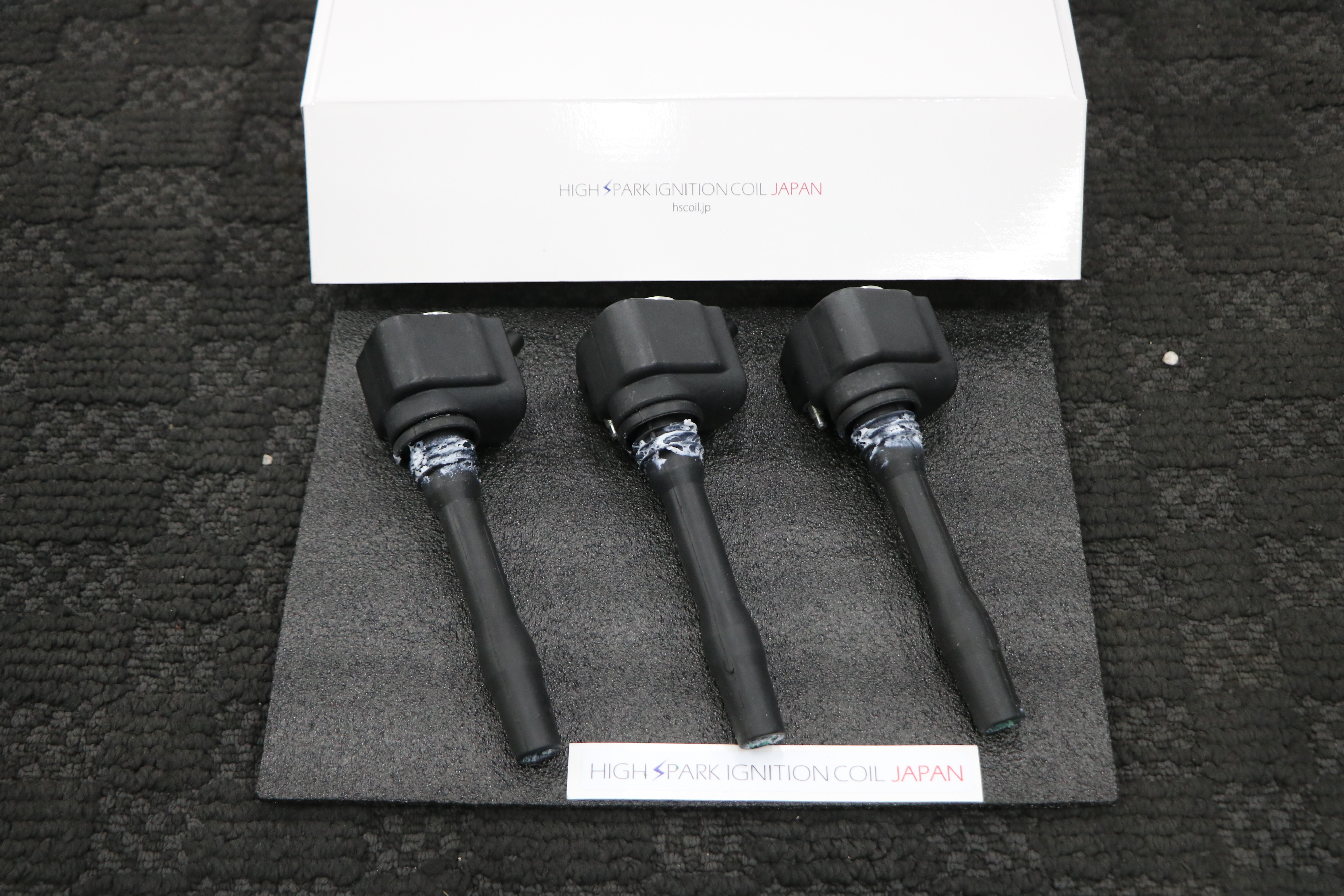

＜　取り付けさせて頂きます　ハイスパークイグニション　＞







エンジンのカバーを取り外しての作業となります。

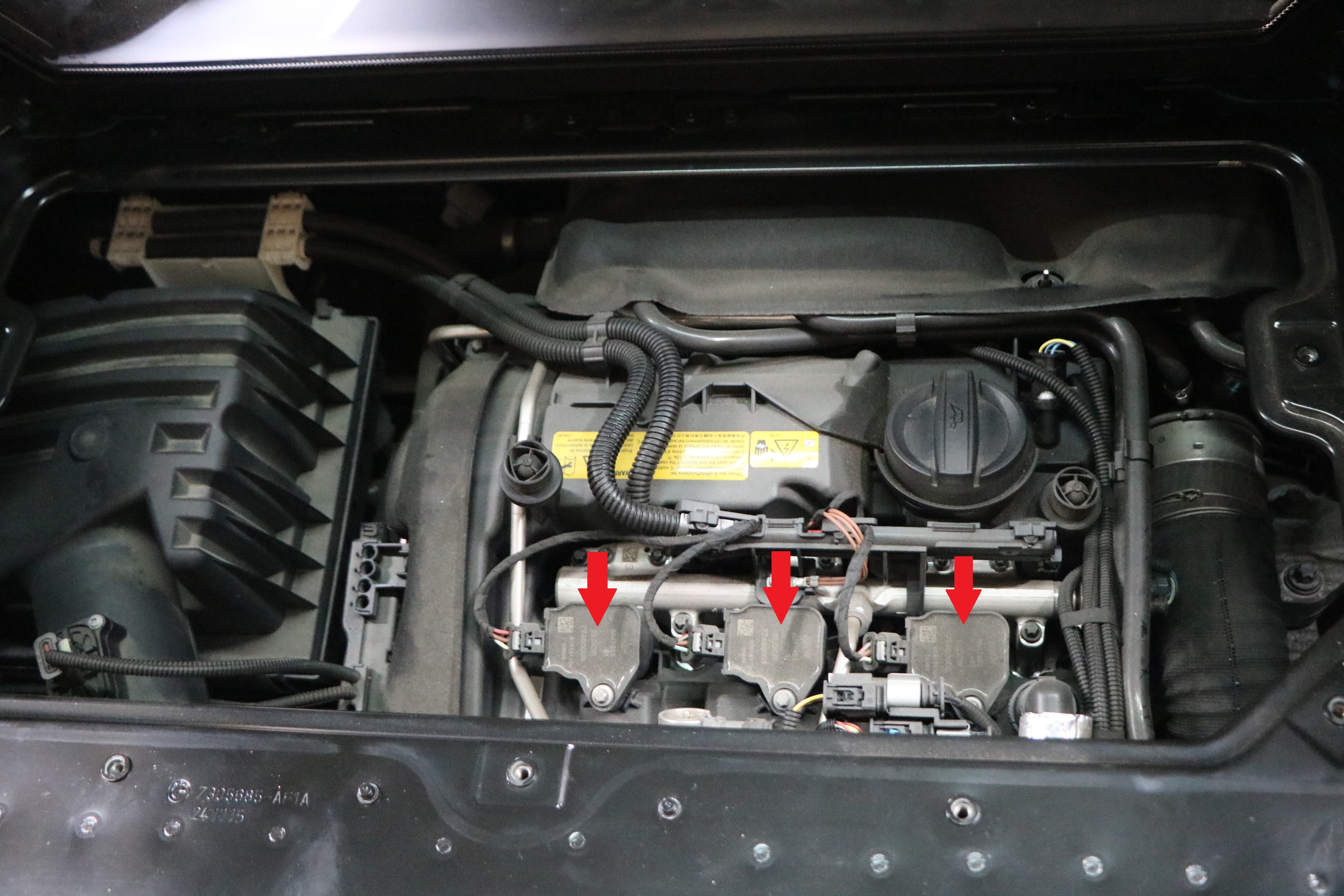

＜　赤矢印が純正のイグニションコイル　＞

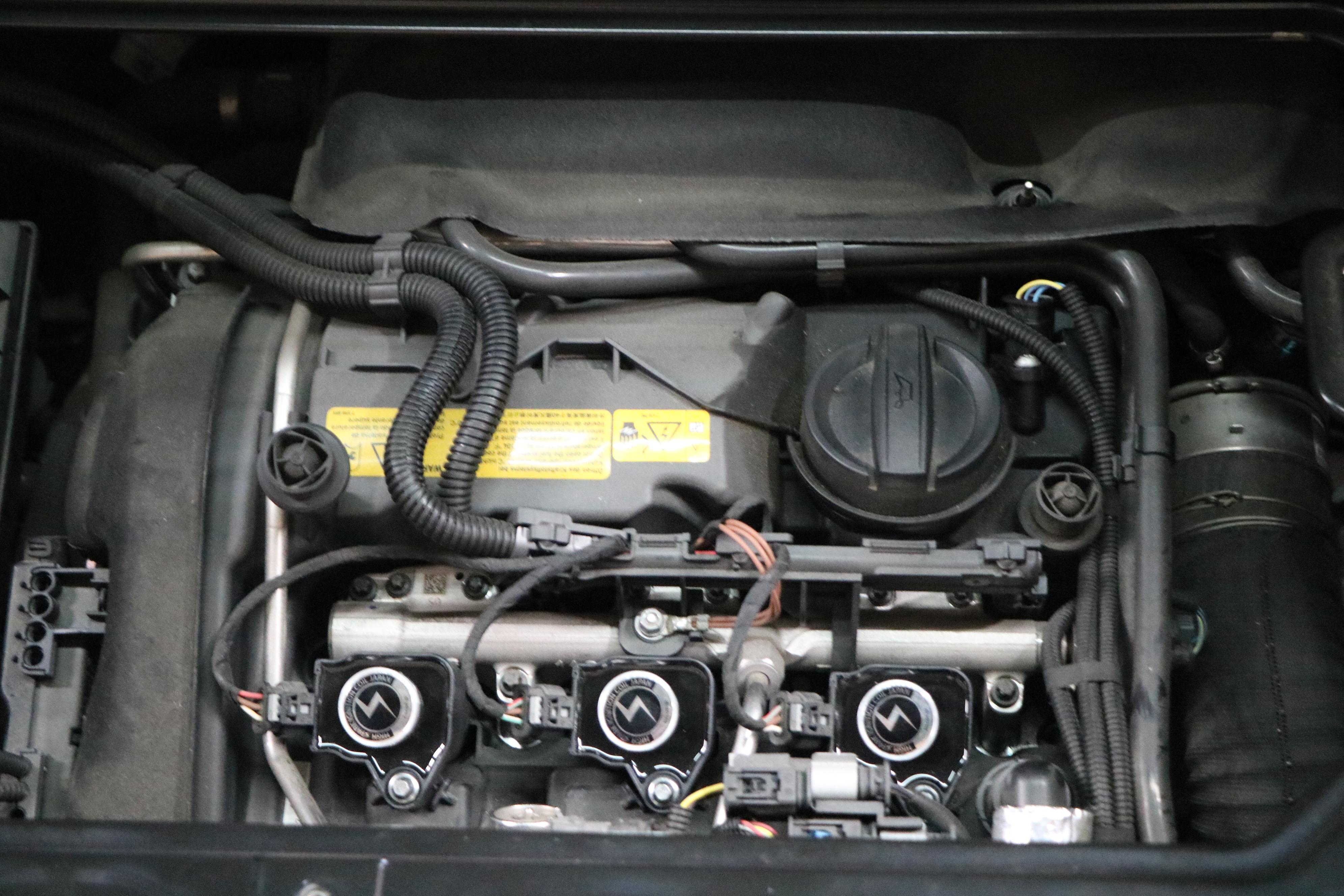

＜　ハイスパークイグニションコイル取り付け　＞

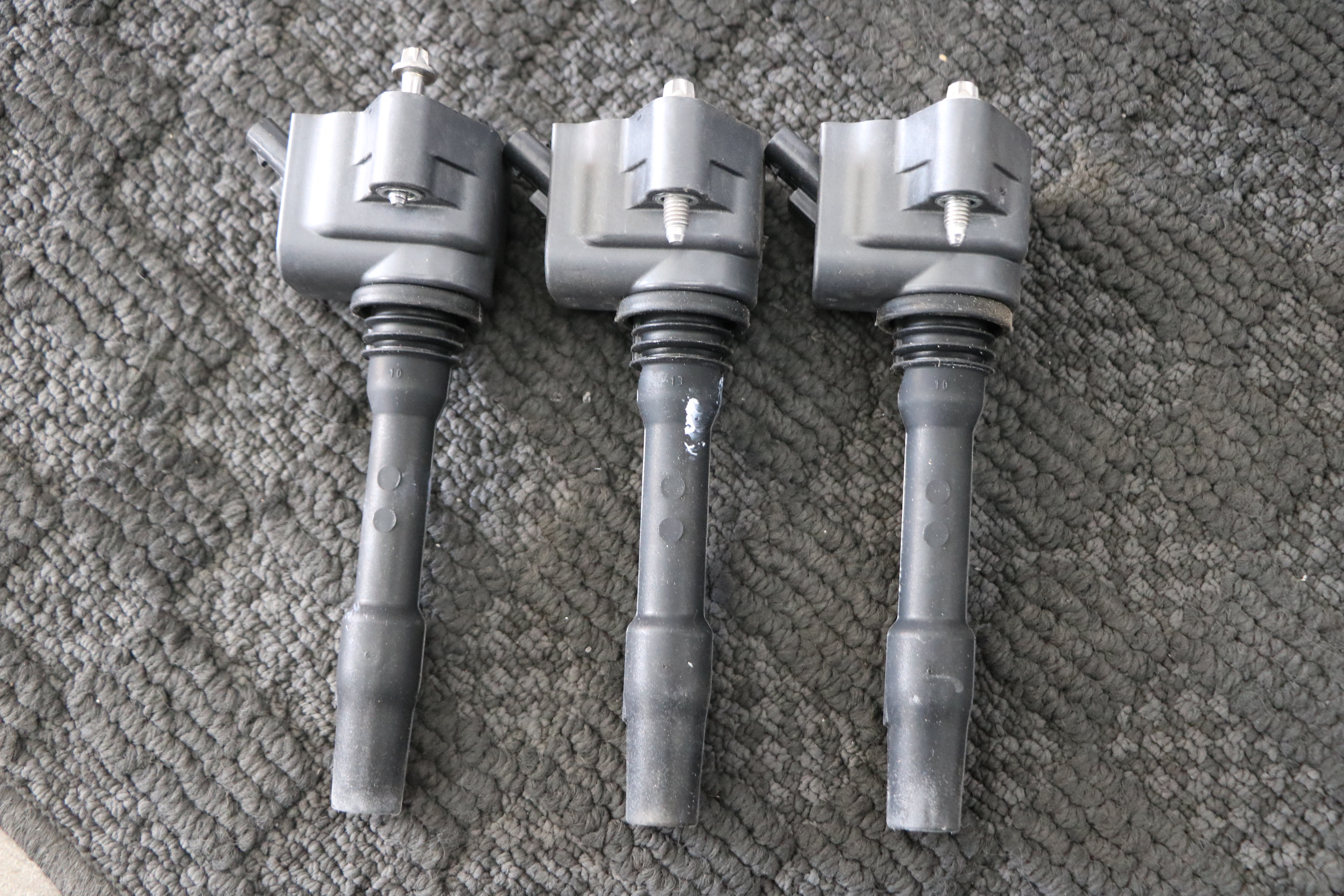

＜　取り外した純正イグニションコイル　＞







ハイスパークイグニッションコイルの取り付け作業を終え、

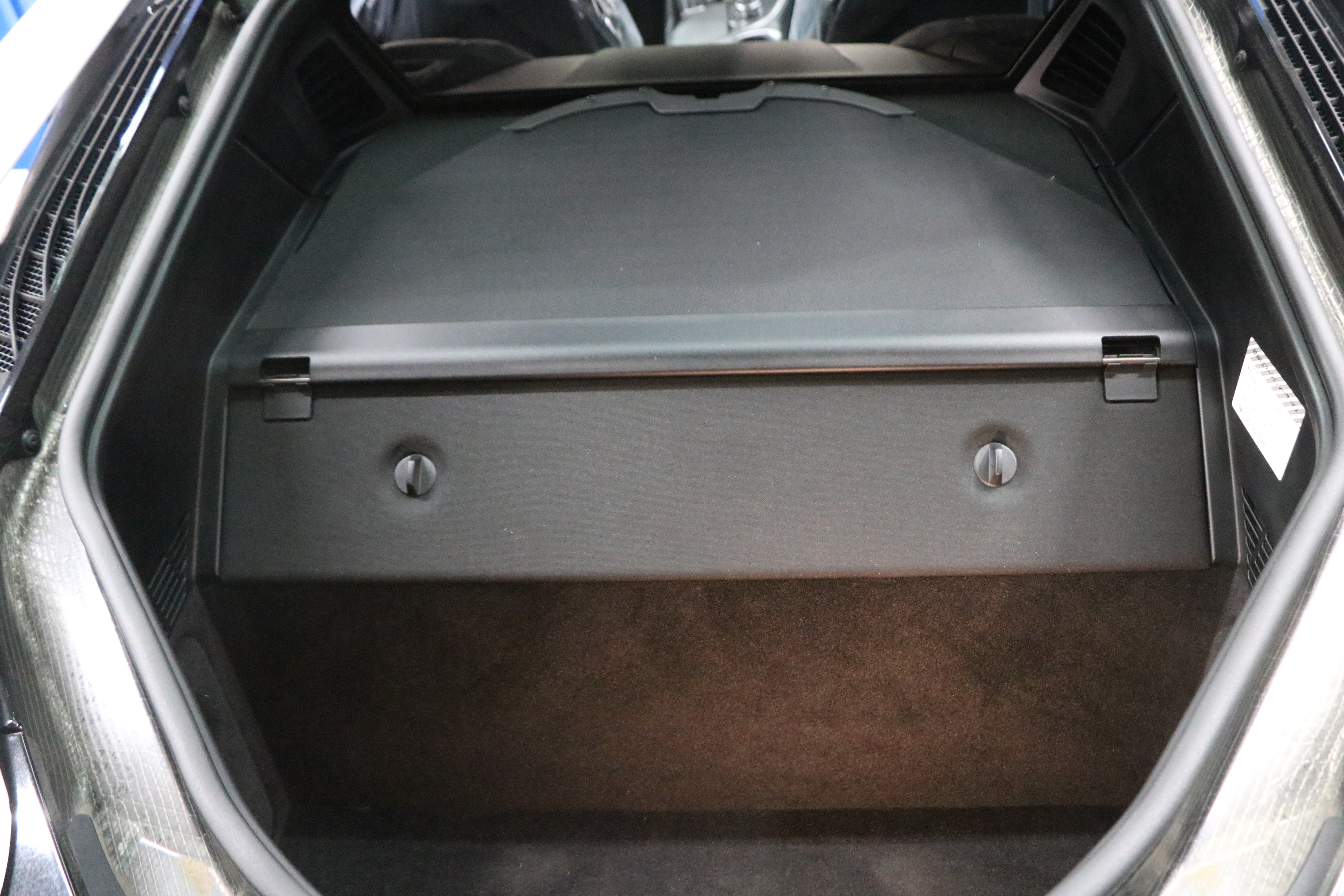

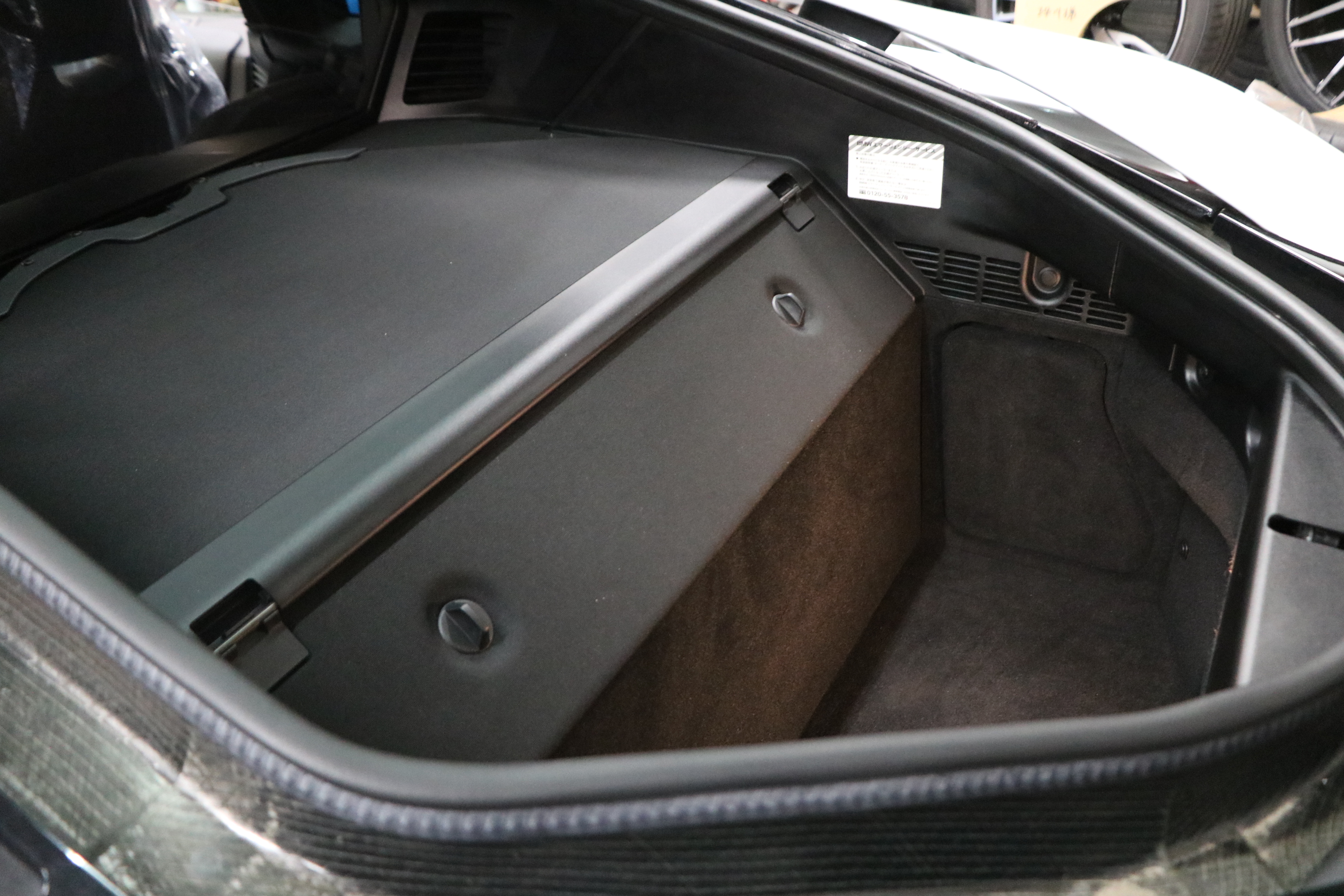

トランクルーム内の組み上げを行い、コードファントムの最終作動テストを行い完成です。

























この後、引き続き低ダストパットの交換作業を行って参ります。





ｂｙ−山下
