ご契約頂きました　i8　の進捗状況をご報告させて頂きます。





本来ならコンプリートを先に進めて行くのですが、オプションでご注文頂きました





コードファントムEXの取り付け作業を先に進めて参ります。





コンプリートを先に行うと、リヤマフラーの脱着が大変なので





誠に申し訳ございませんがご了承くださいませ。







＜　取り付けさせて頂きます　コードファントム　EX　＞







お車をリフトアップし、アンダーカバーを脱着してリヤマフラーを脱着していきます。

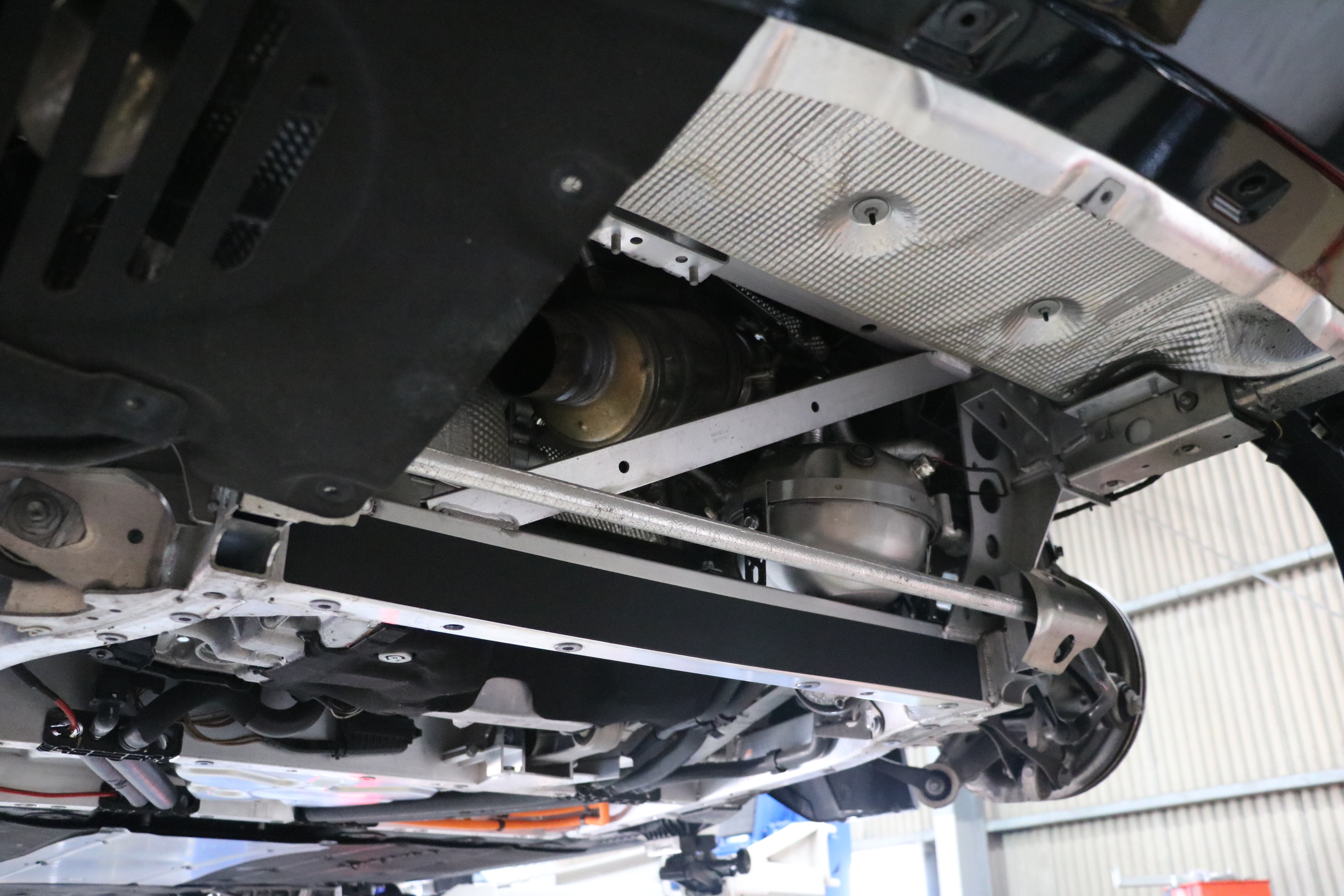

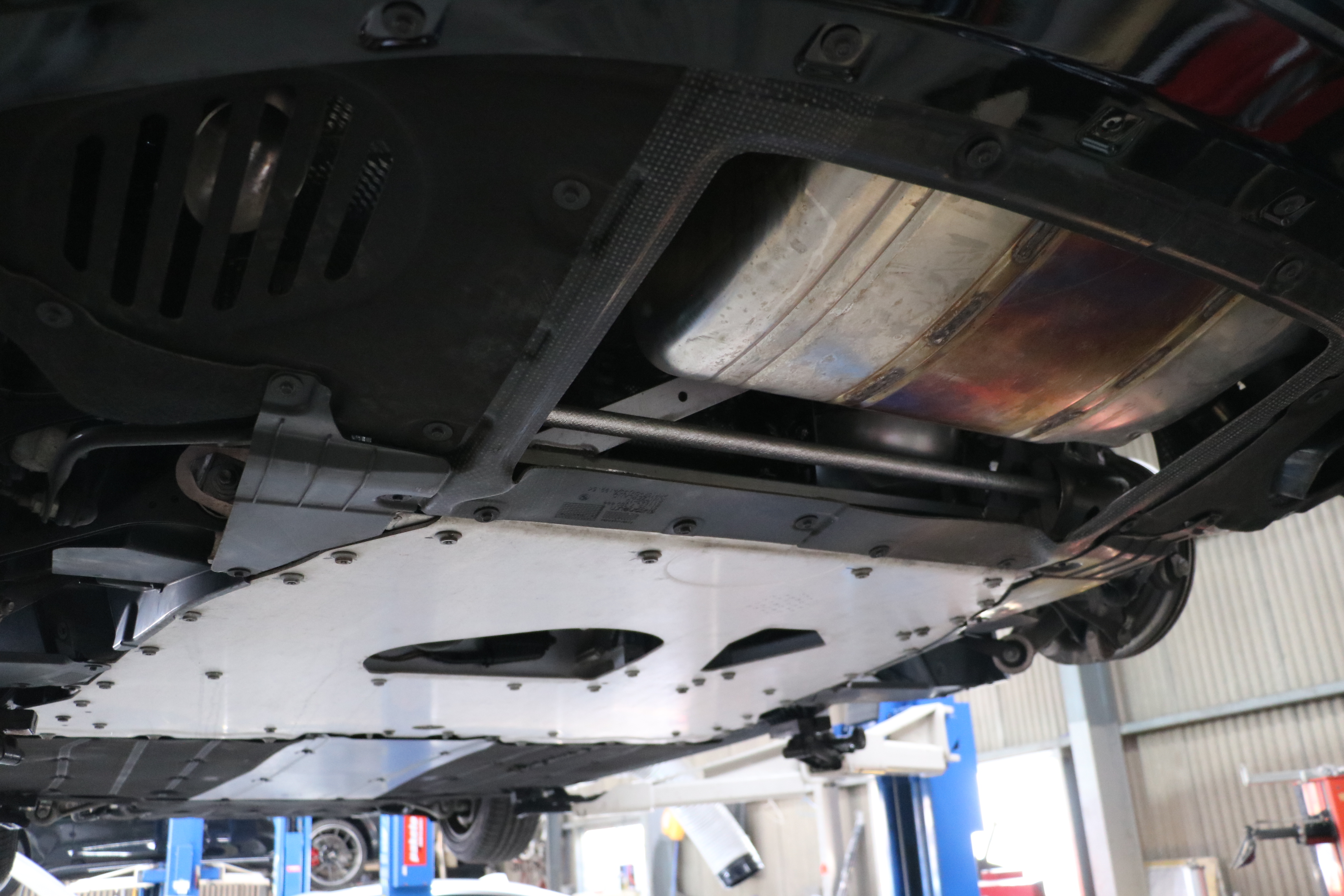

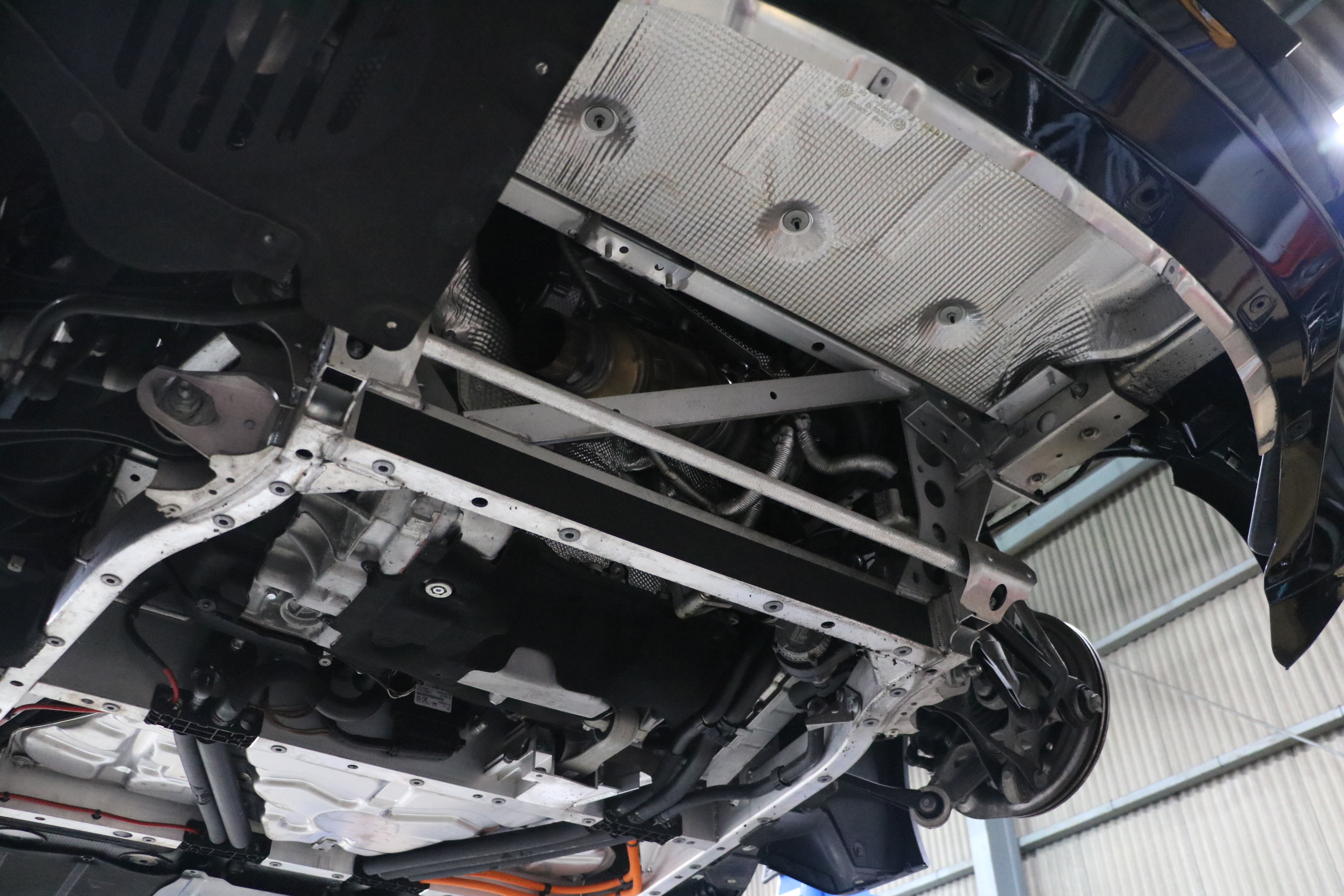

＜　アンダーカバーを脱着して、リヤマフラーを取り外し　＞

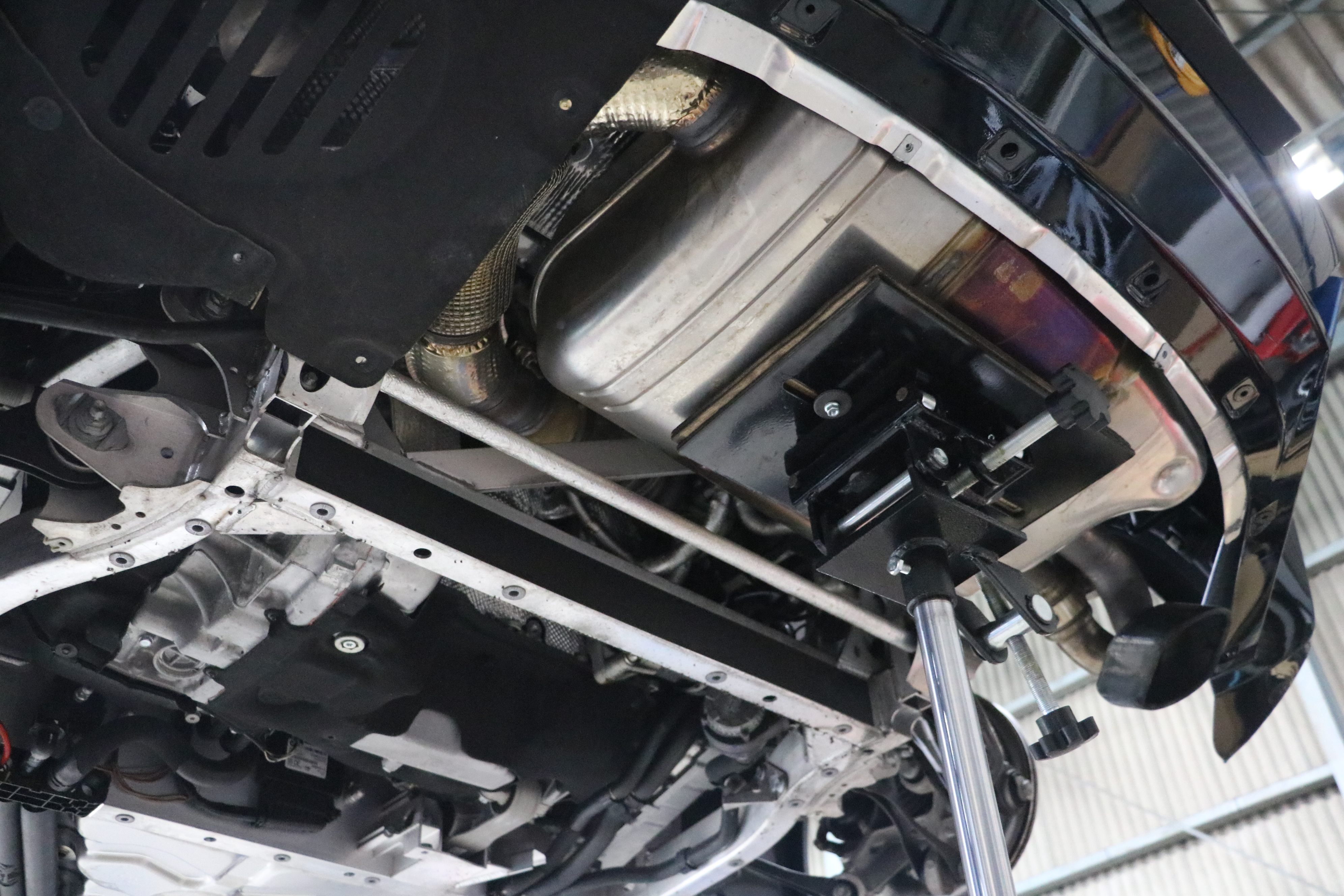

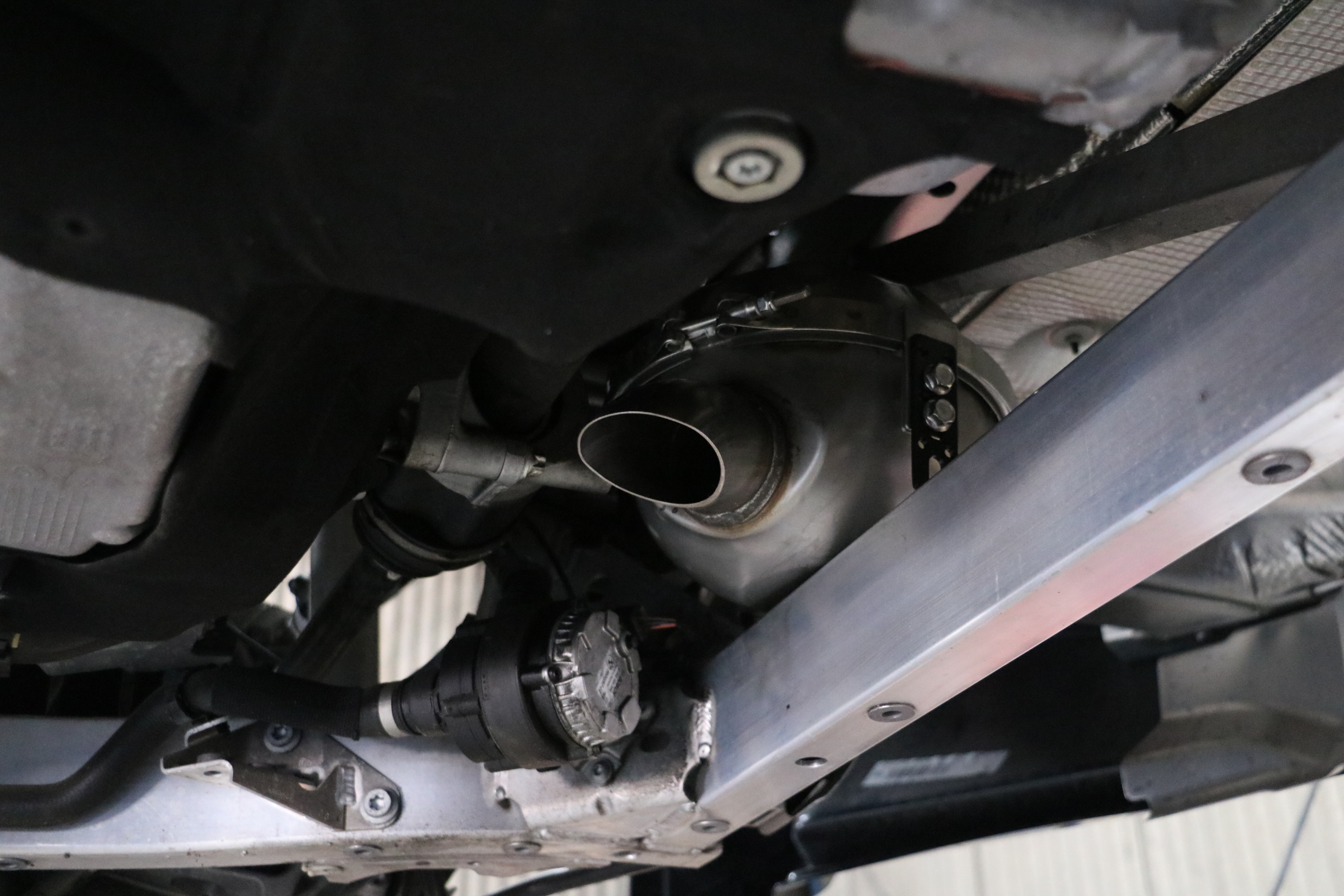

＜　リヤマフラーの脱着　＞

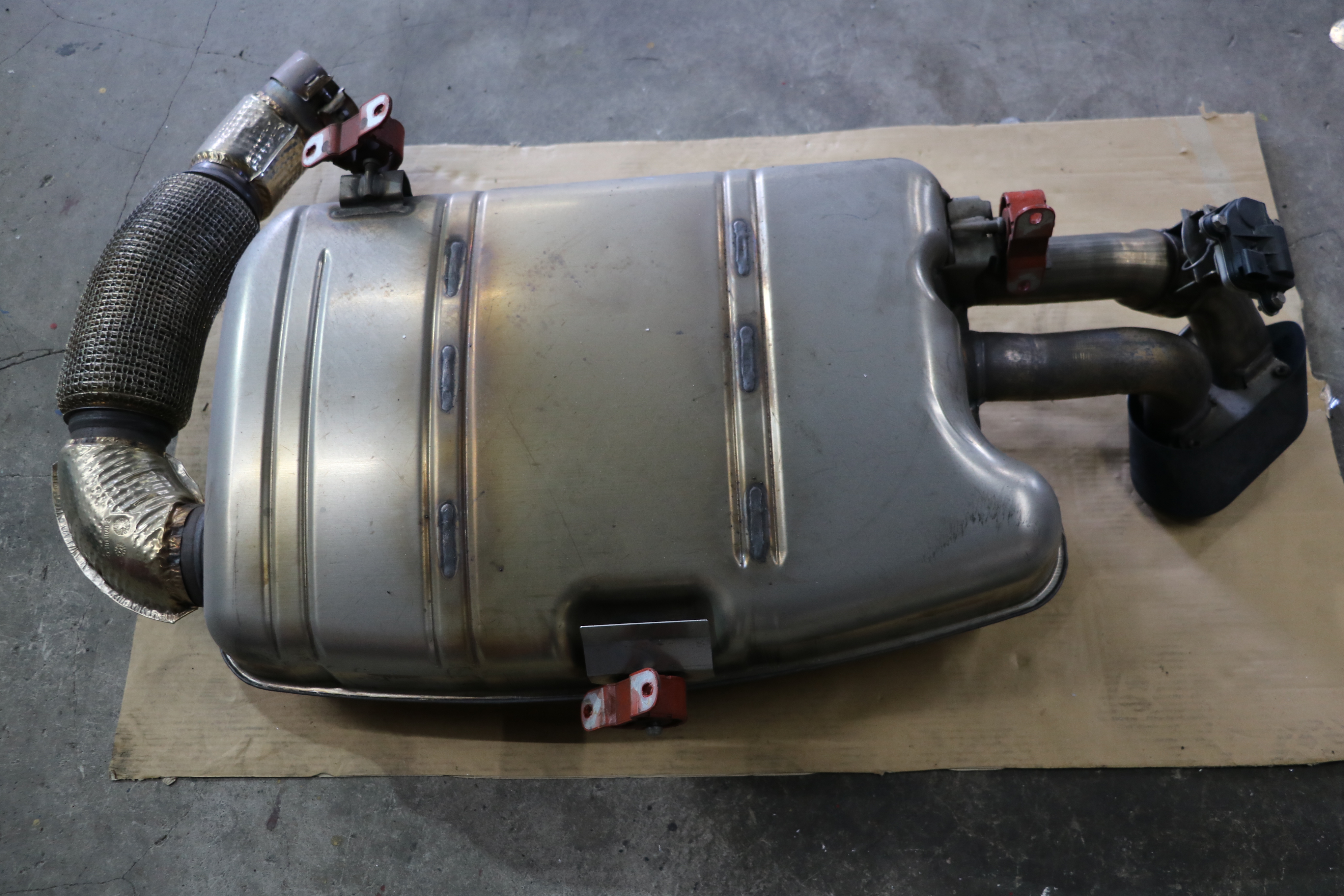

＜　取り外したリヤマフラー　＞

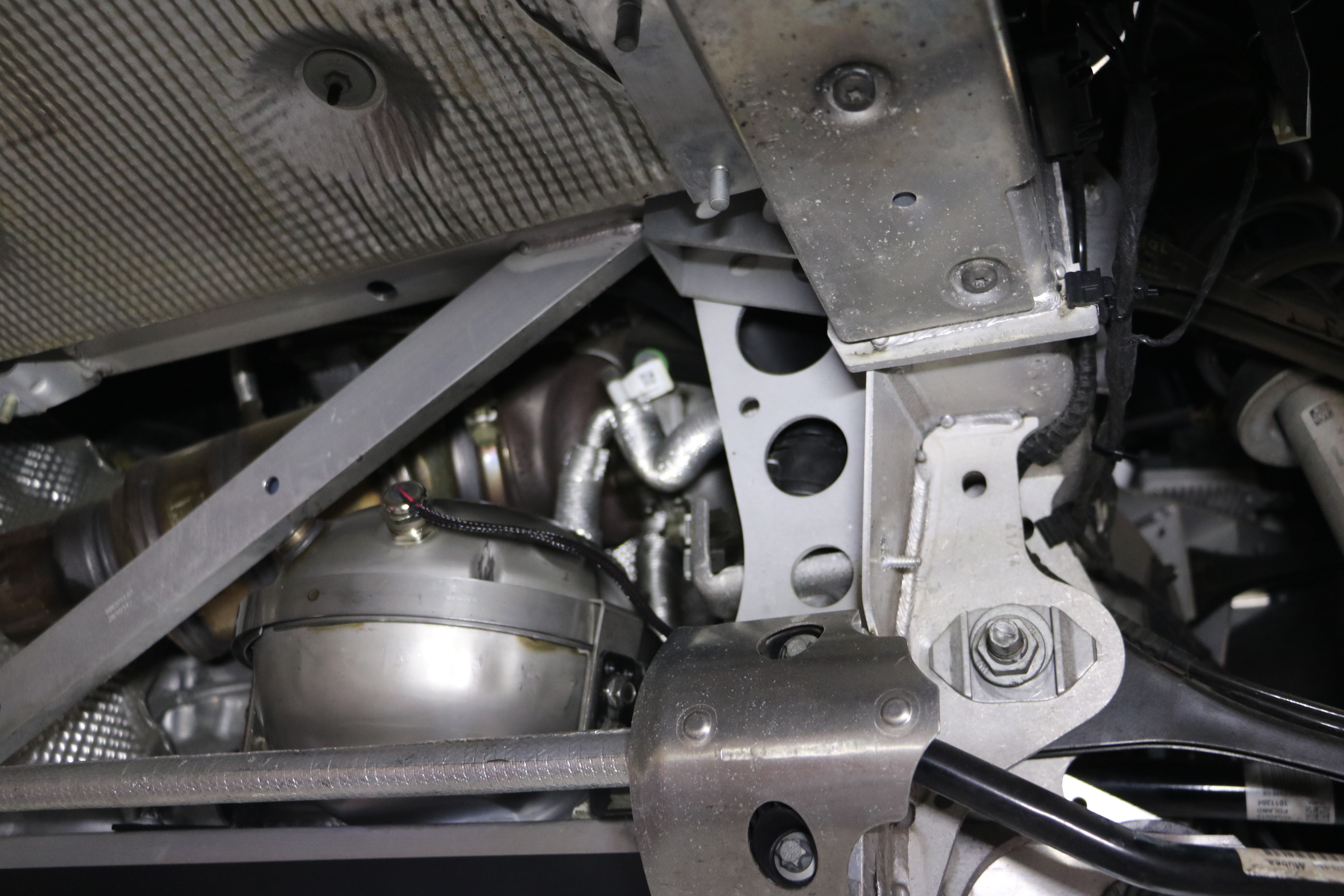

リヤマフラーを取り外し、コードファントムのスピーカーの取り付け位置の調整を行いながら





コードファントムのスピーカーを取り付けて参ります。



















スピーカーを取り付け、リヤマフラーを取り付ける前に配線及びユニットを取り付け。

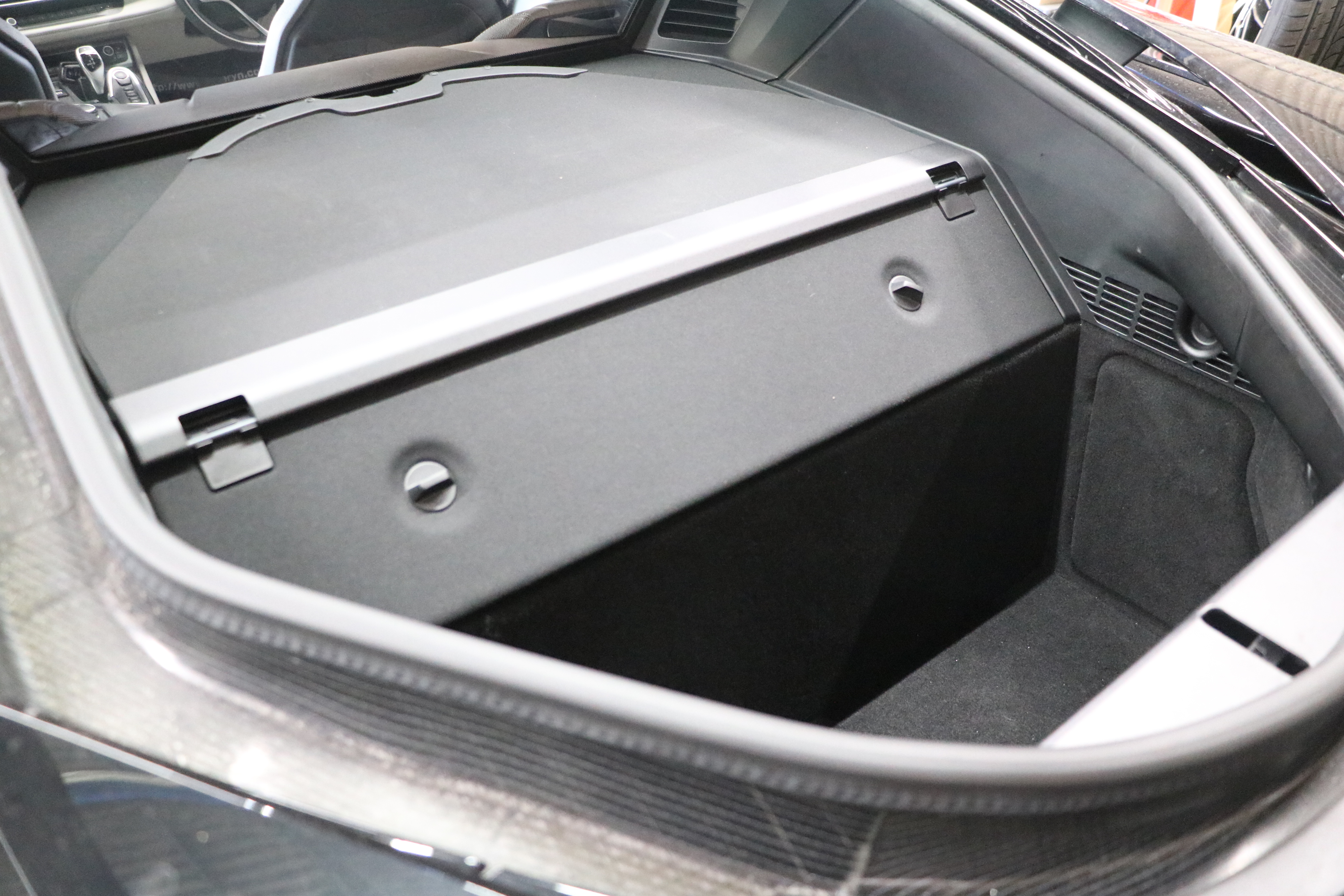

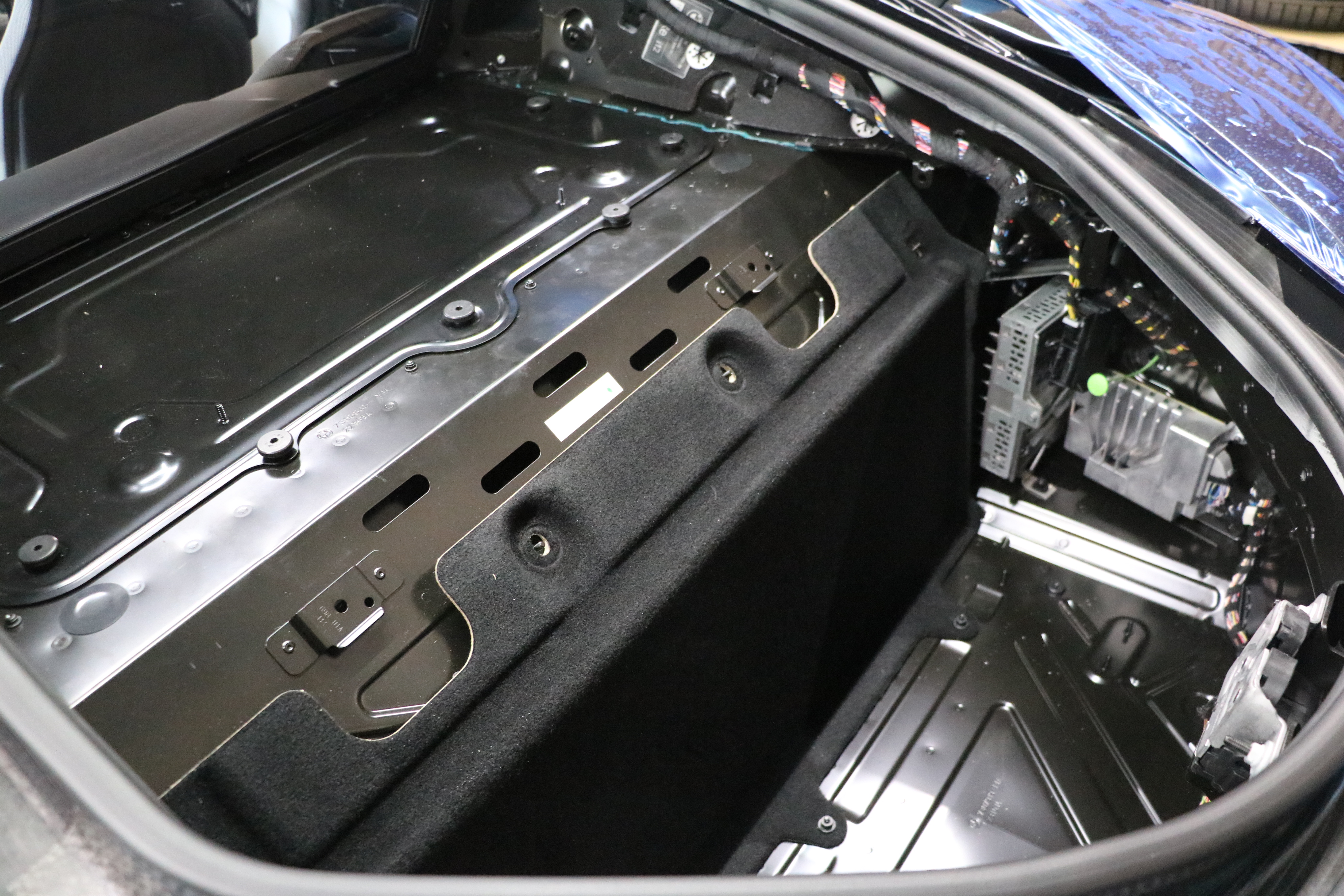

リフトを一旦下げてトランクルームを分解していきます。

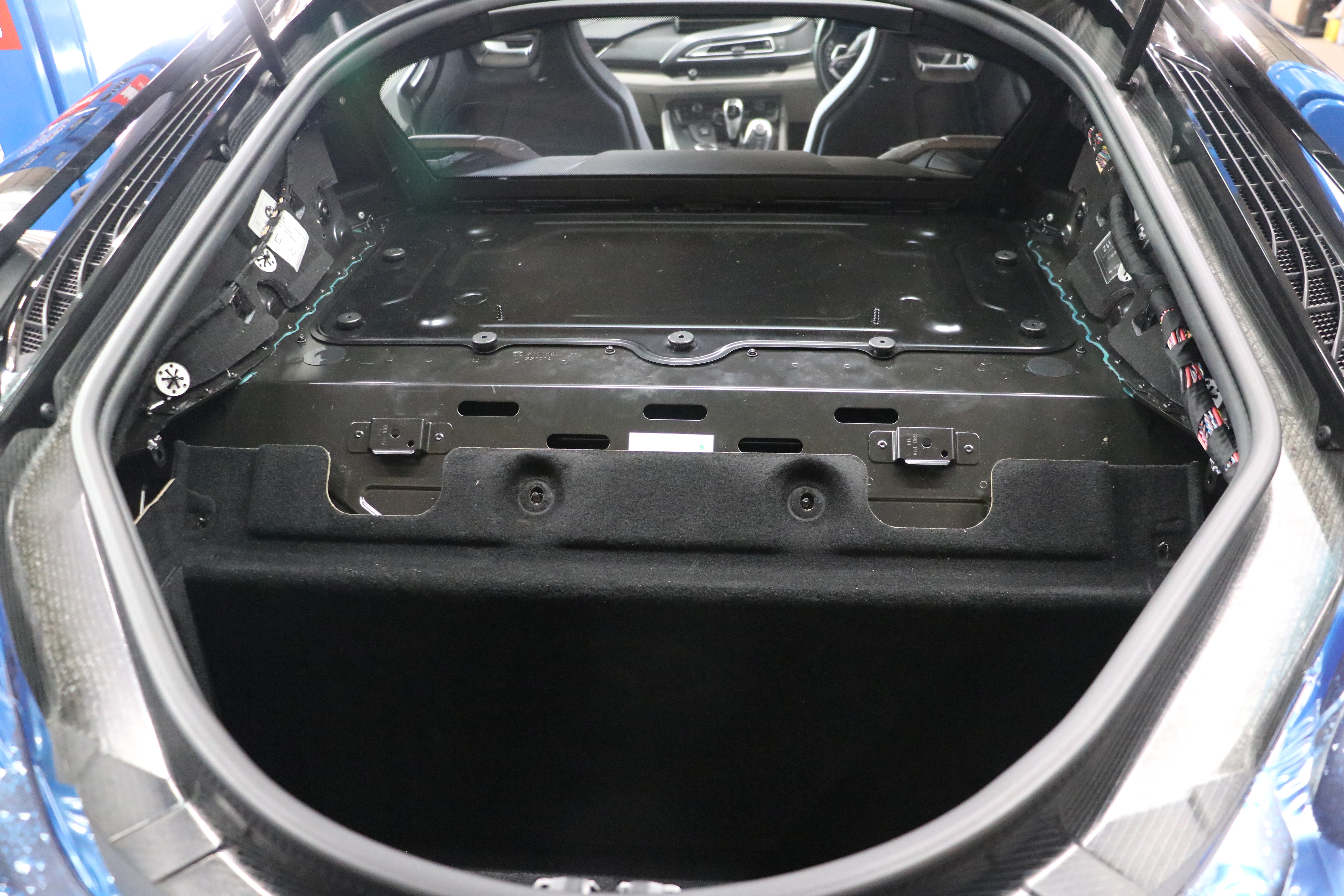

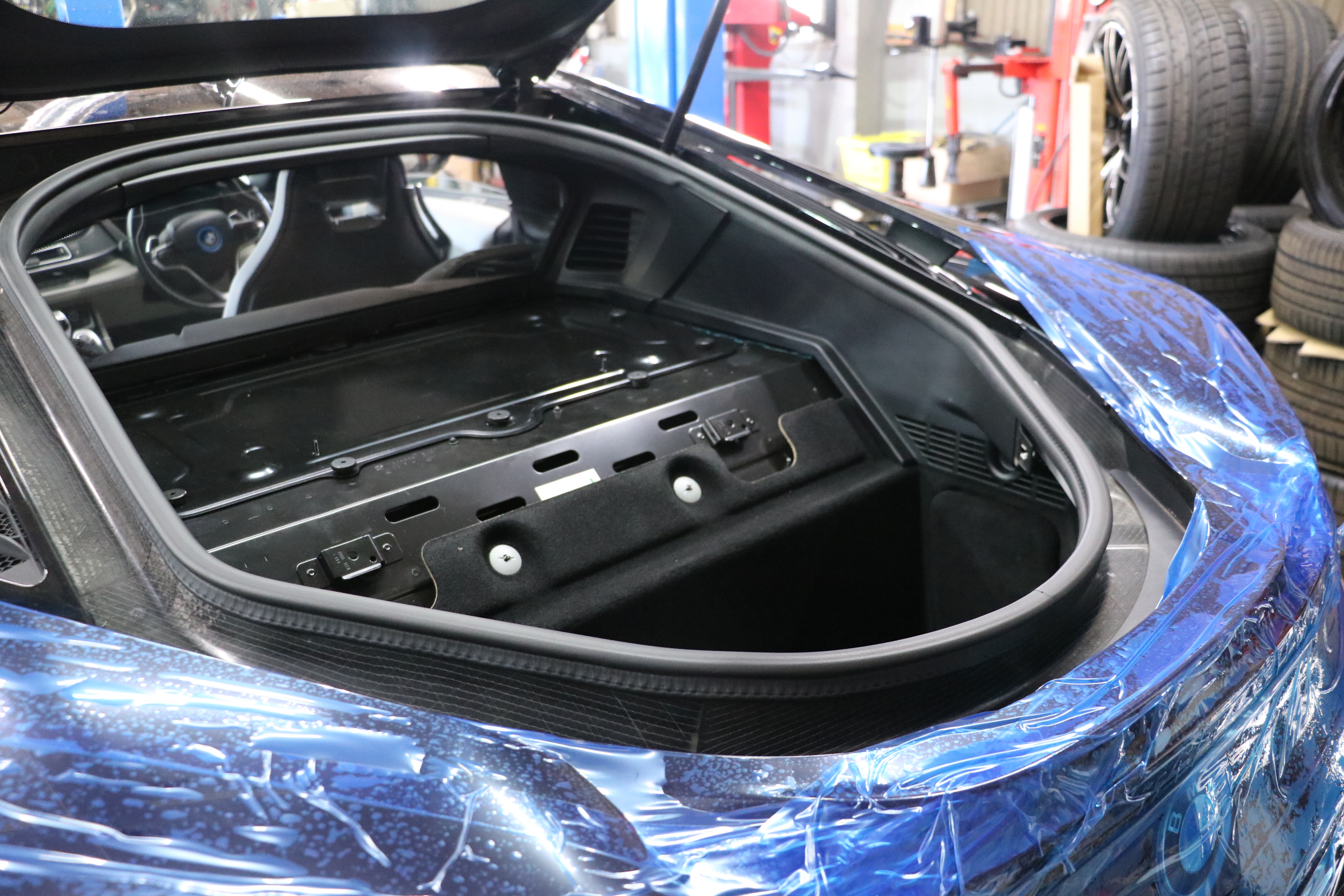

＜　養生テープを貼ってから、分解していきます。＞

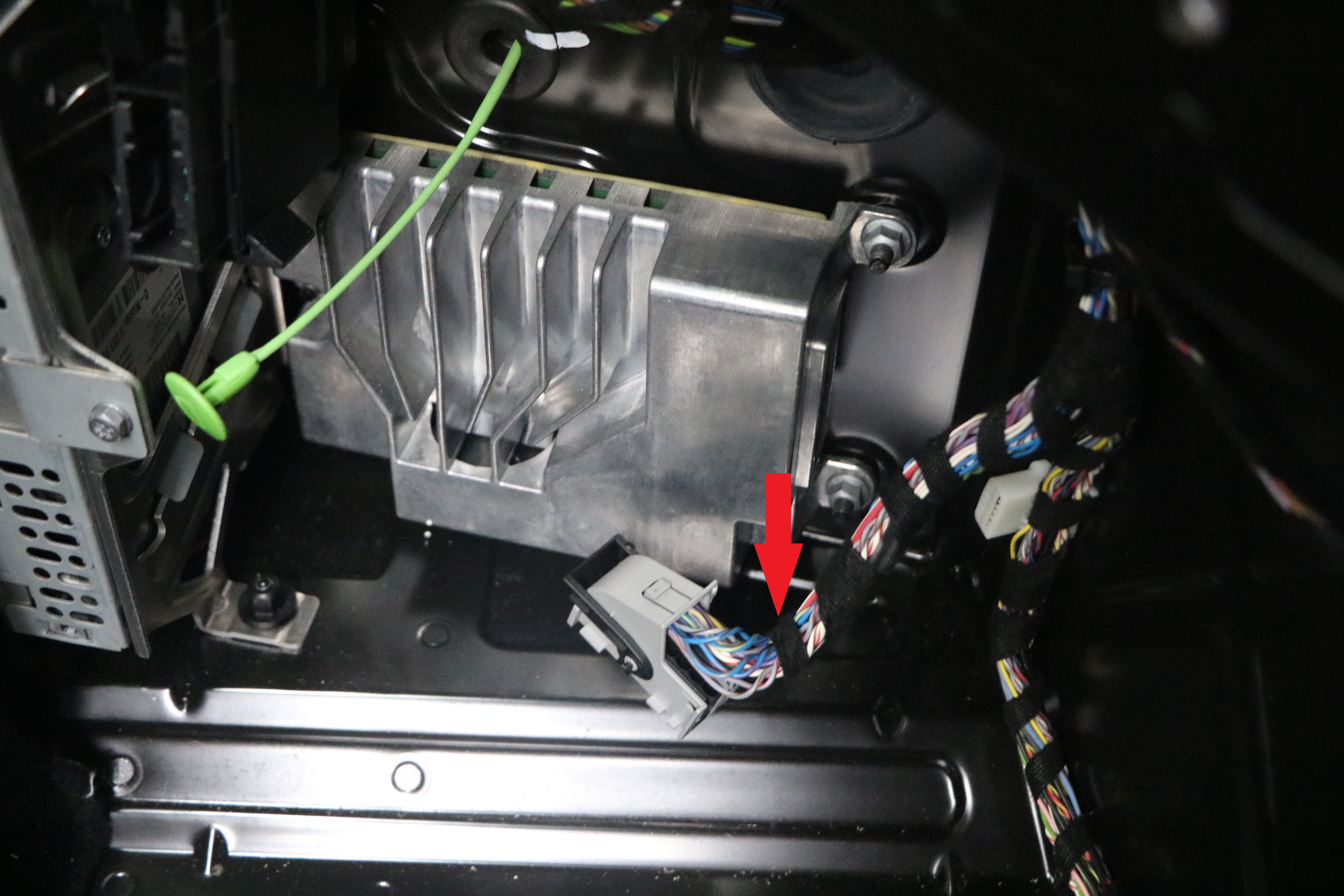

＜　CANケーブルは、こちらのカプラに接続　＞







＜　ＡＣＣ電源は、こちらから取り出し　＞







CAN（データー）線、電源、スピーカー線を繋ぎ　ユニットを仮付けして





リヤマフラーを取り付けサウンドテストを行います。

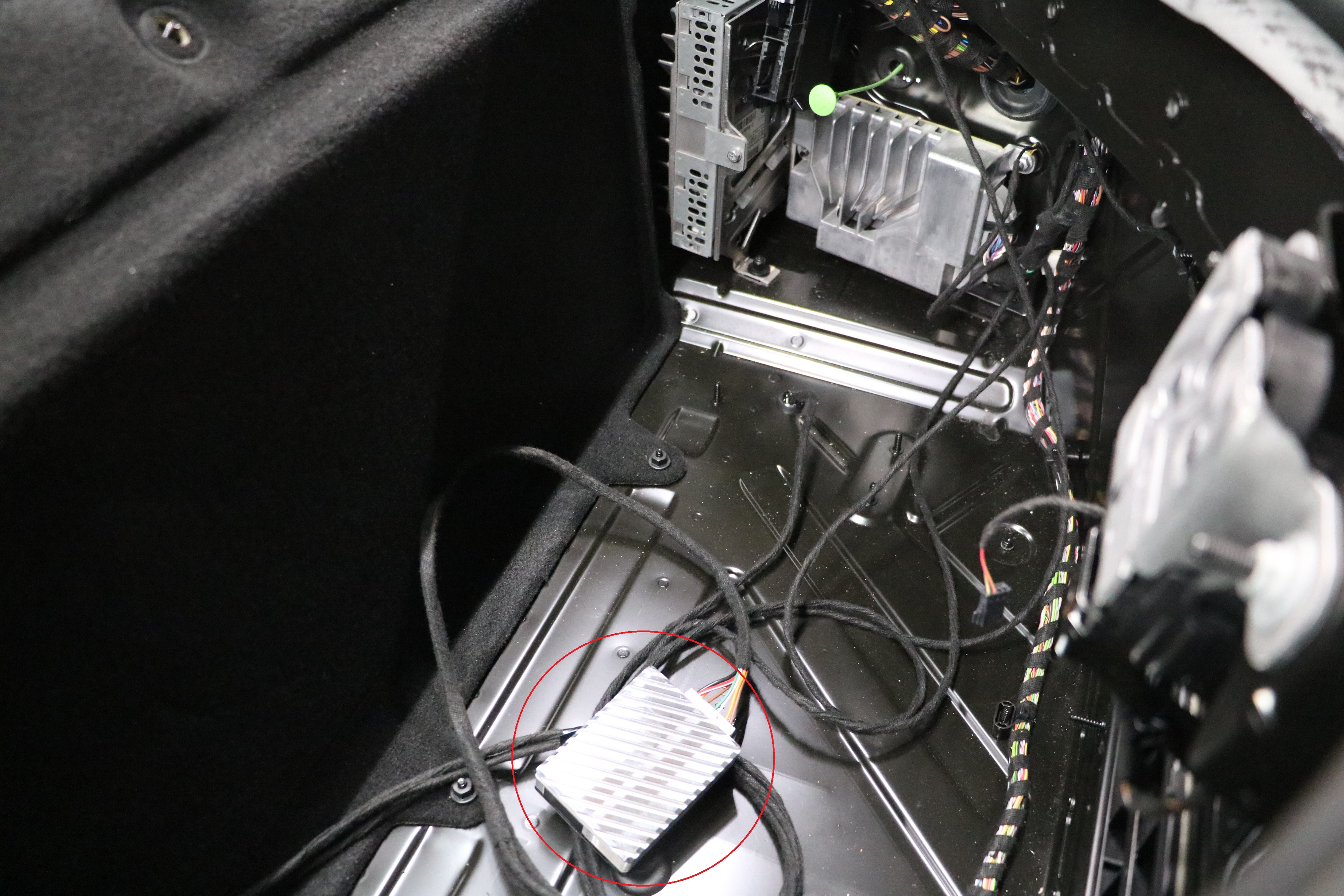

＜　ユニットの仮付け　＞







＜　スピーカーへの接続　＞

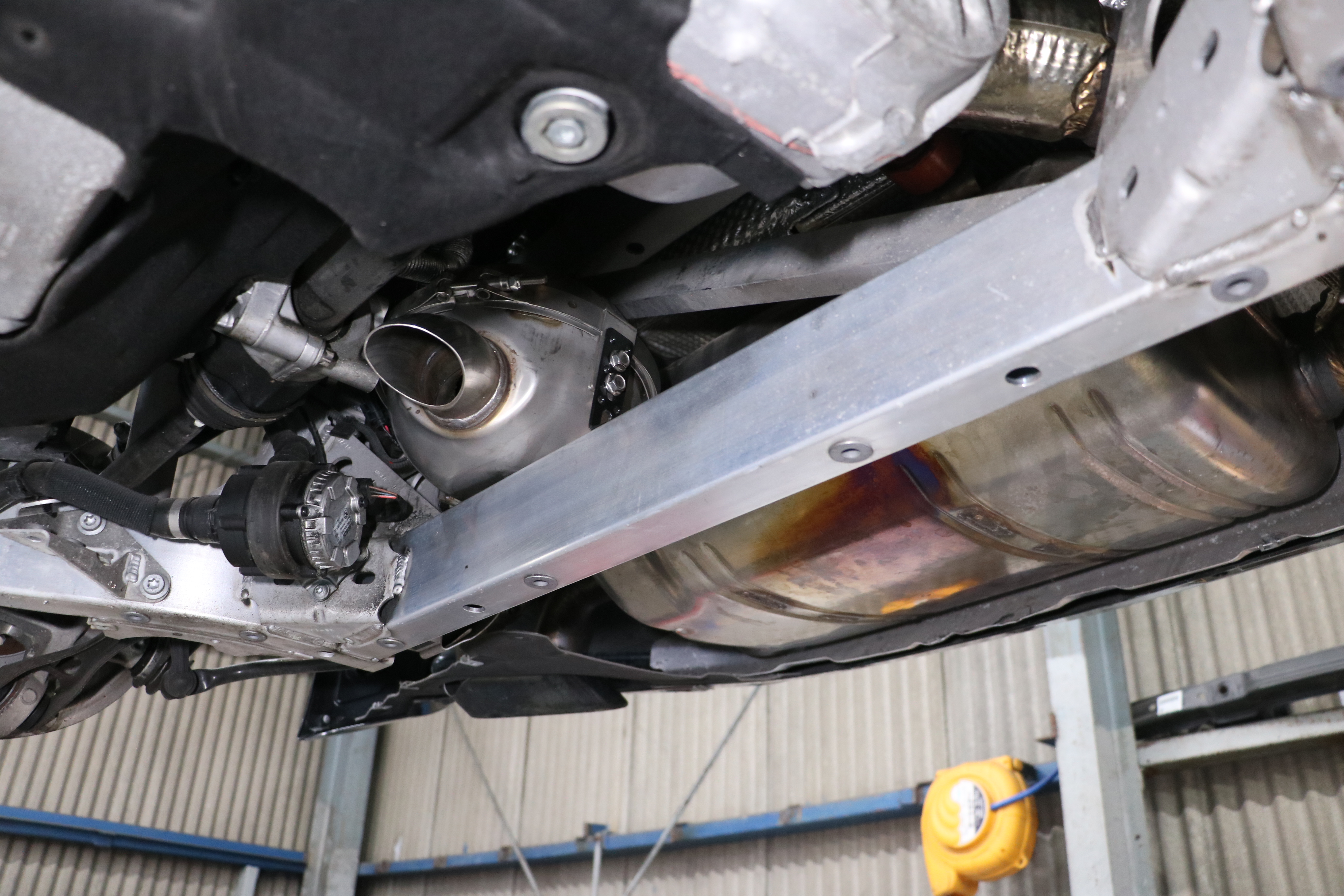

＜　リヤマフラーの取り付け　＞

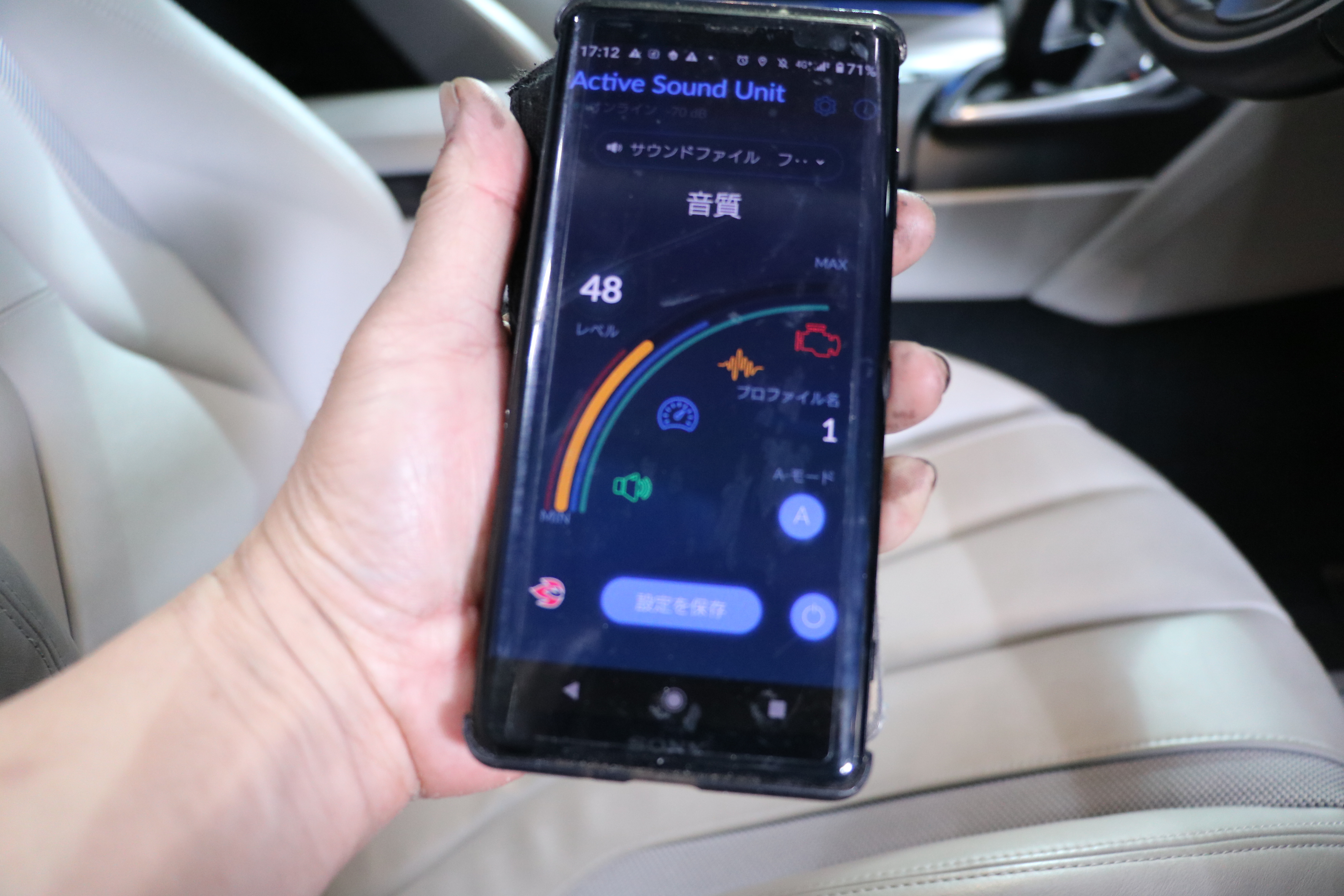

＜　携帯電話のアプリでサウンドテスト　＞







問題なく、作動確認が終わりエンジンアンダーカバーに穴を開けて





音が聞こえ易くし、組付けていきます。

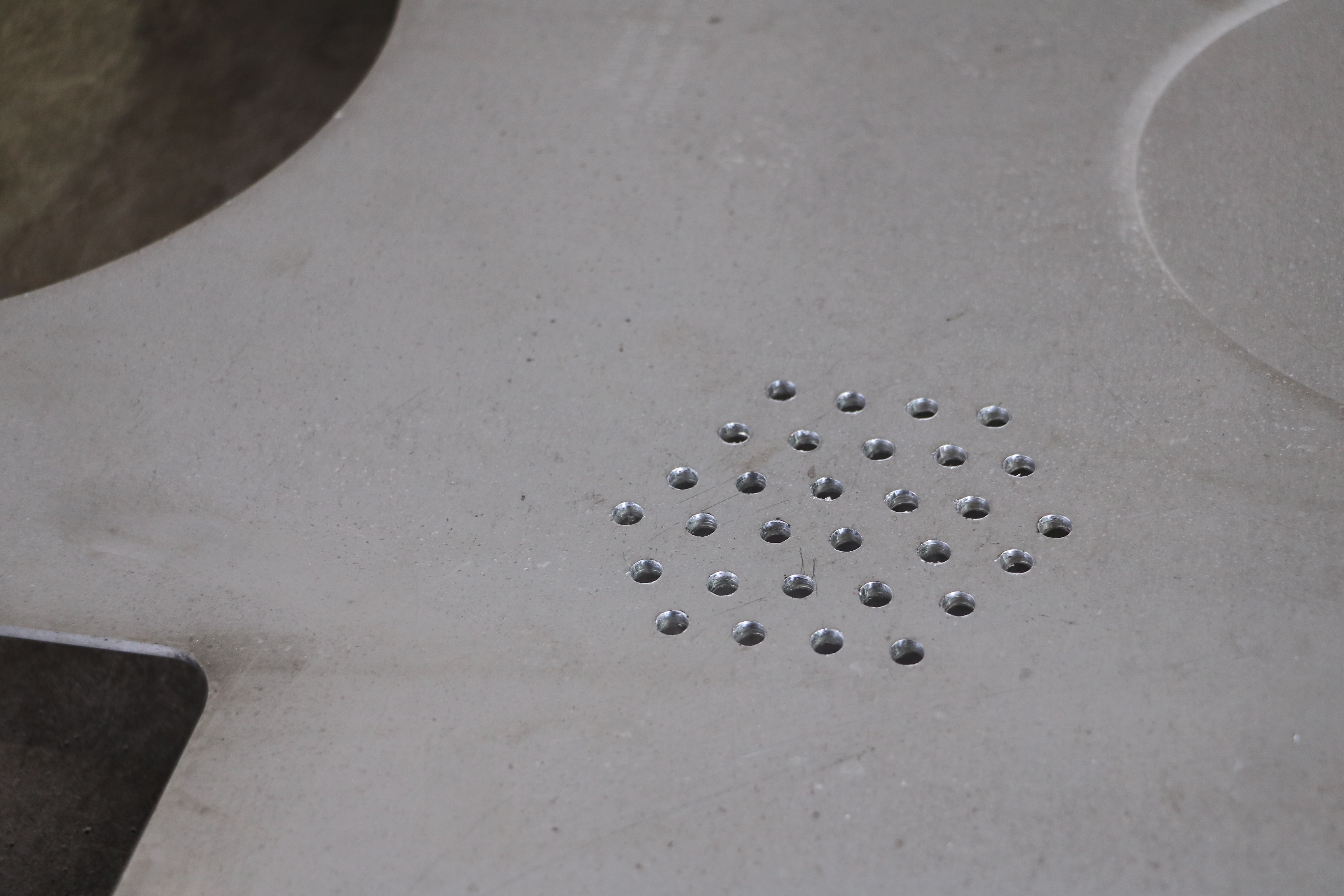

＜　エンジンアンダーカバーの穴あけ　＞













この後、引き続きトランクルームを組み上げを行って参ります。





そして、コンプリート作業へ・・・出来上がりを楽しみにお待ちくださいませ。





ｂｙ−山下
