リフトアップを行い点検させて頂きました　640　エンジンオイル漏れ。クーラント漏れ、クーラーガス漏れ

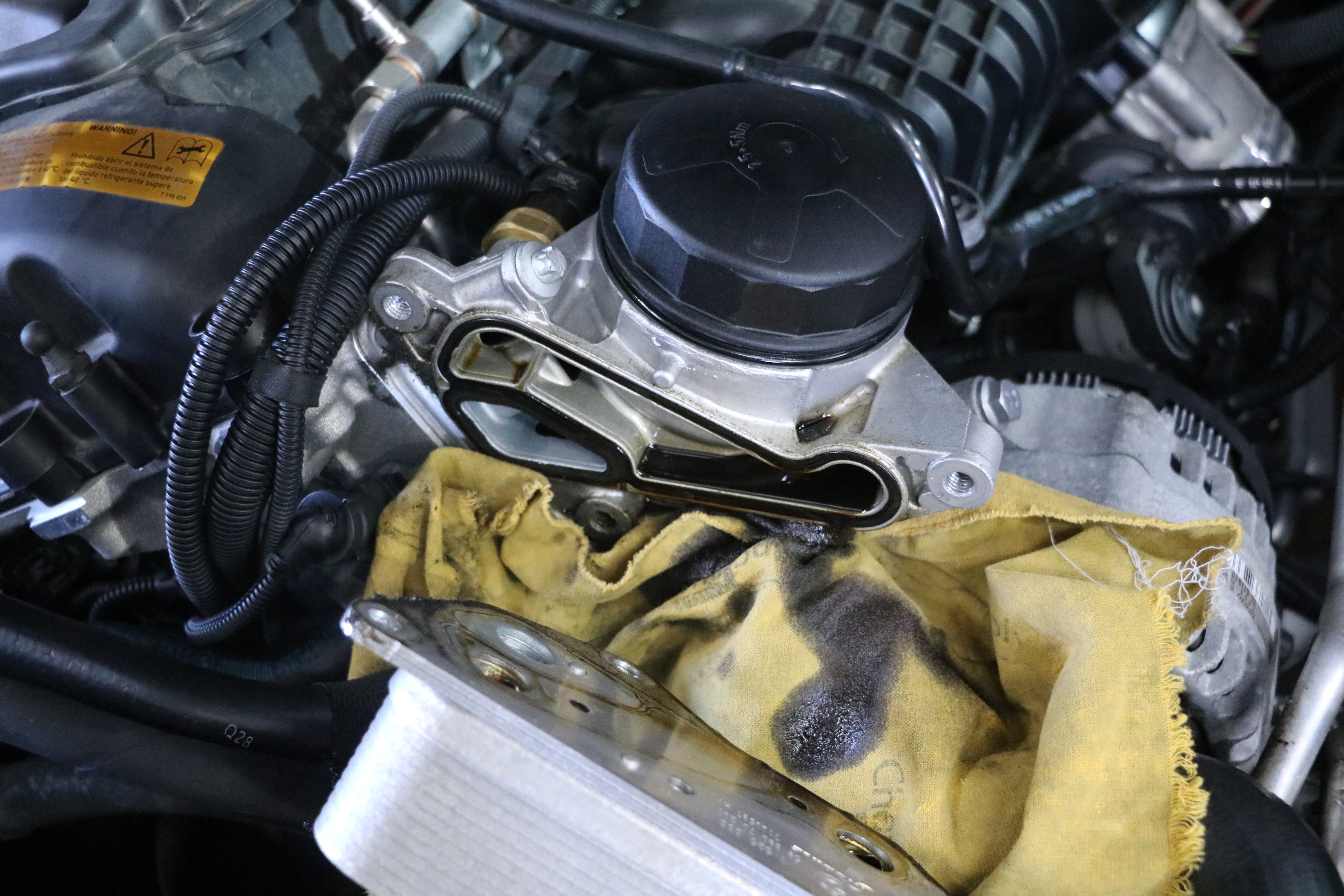

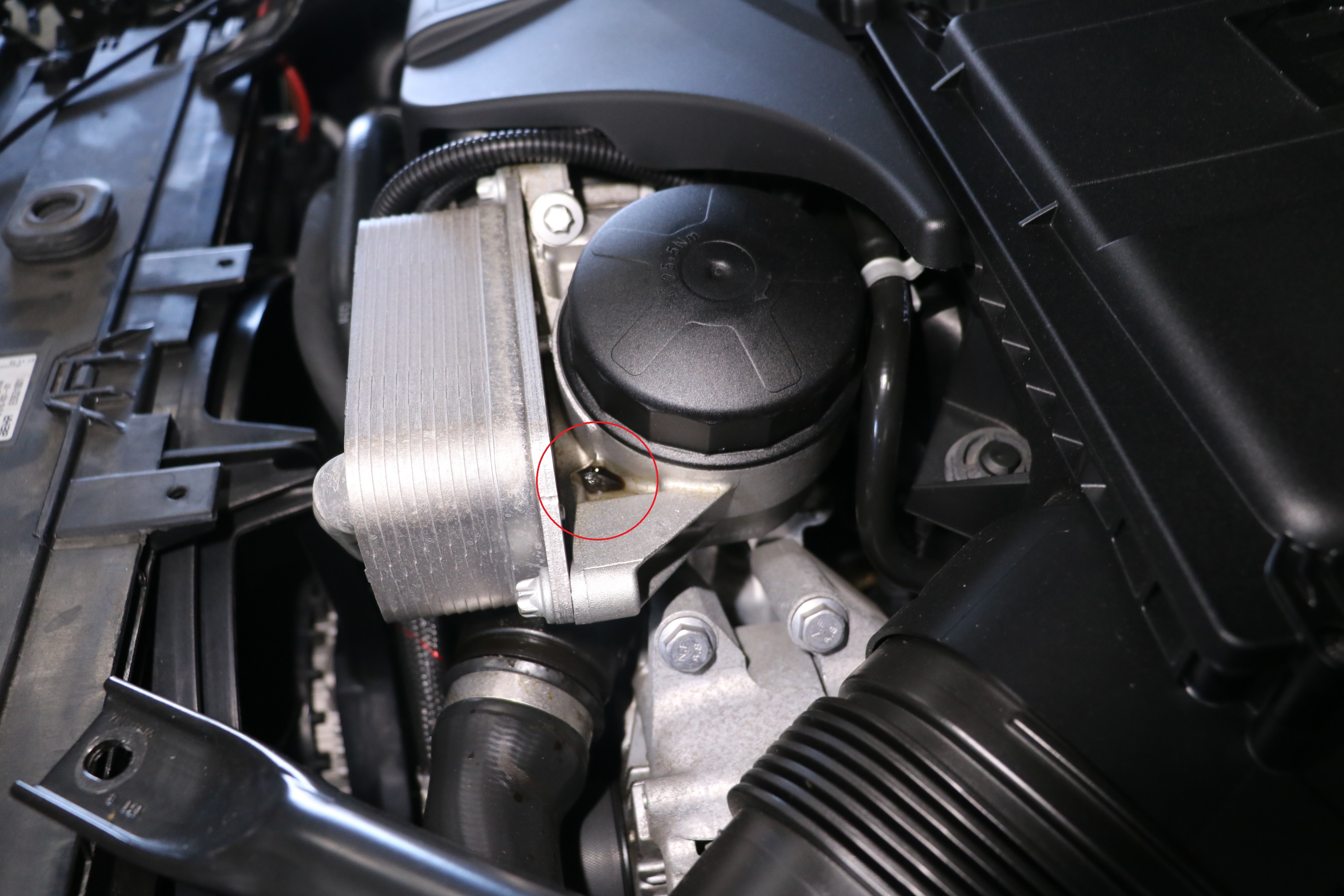

＜　エンジンオイル漏れ　＞

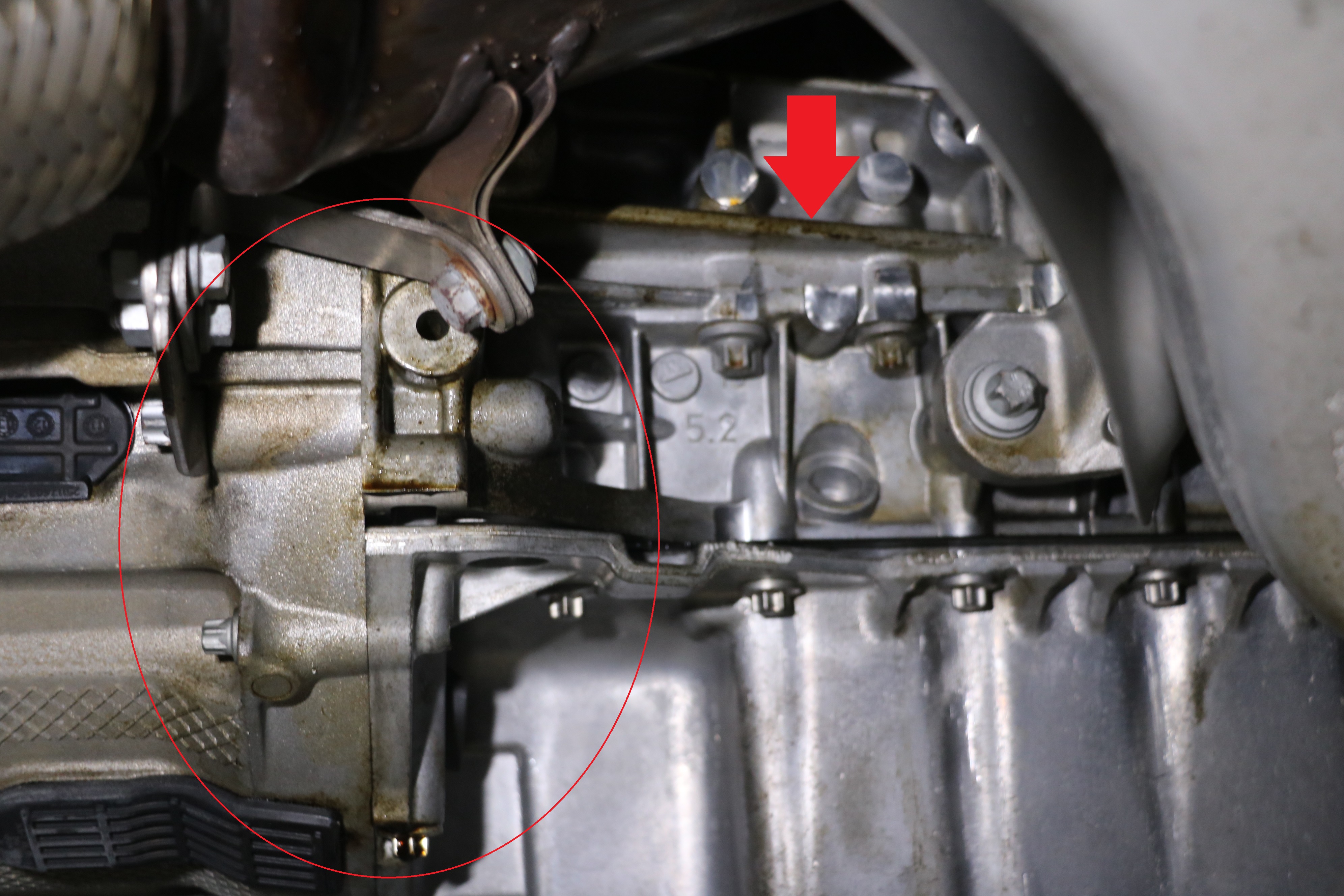

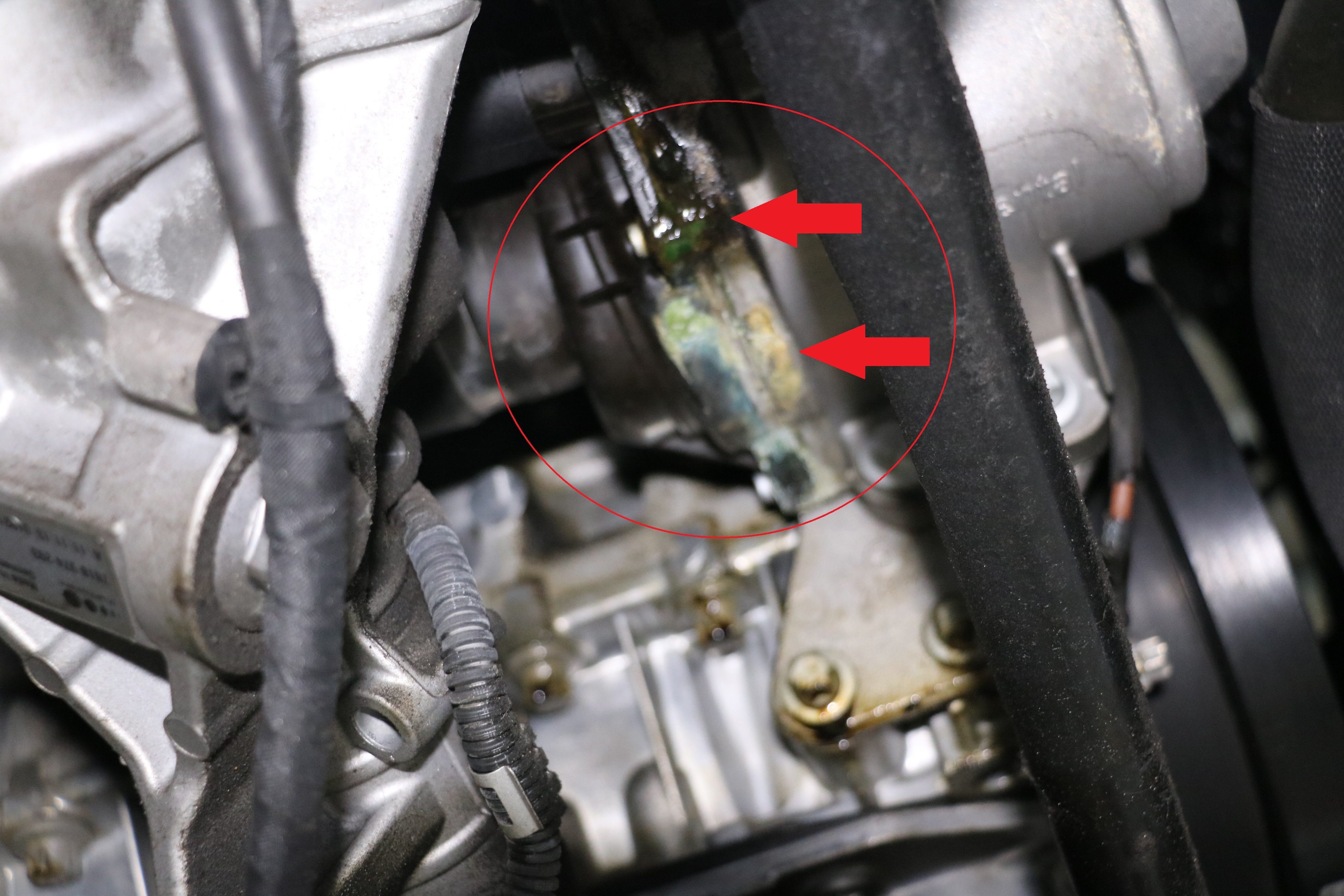

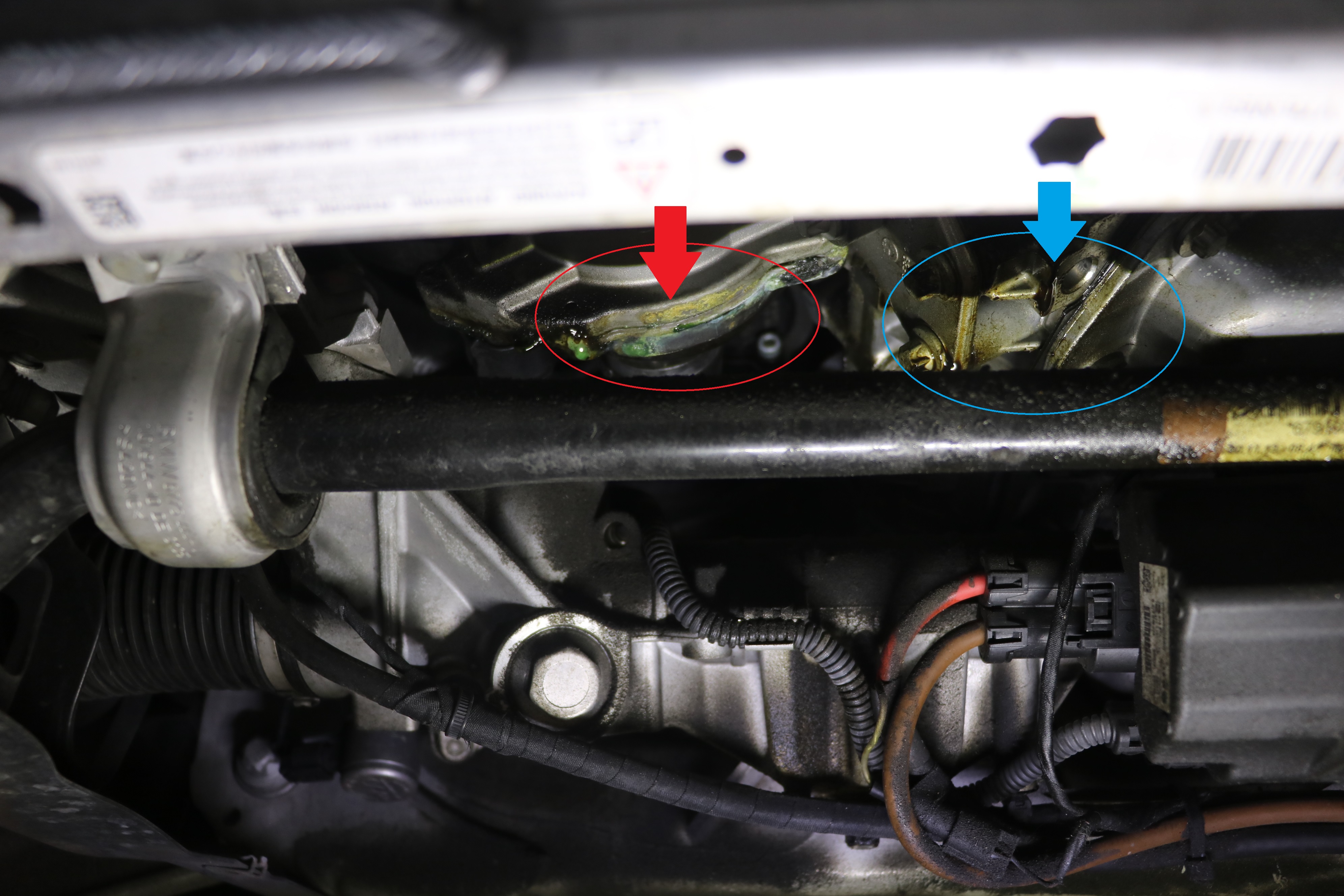

＜　クーラント漏れ　（赤矢印がクーラント漏れ/青矢印がエンジンオイル漏れ）＞

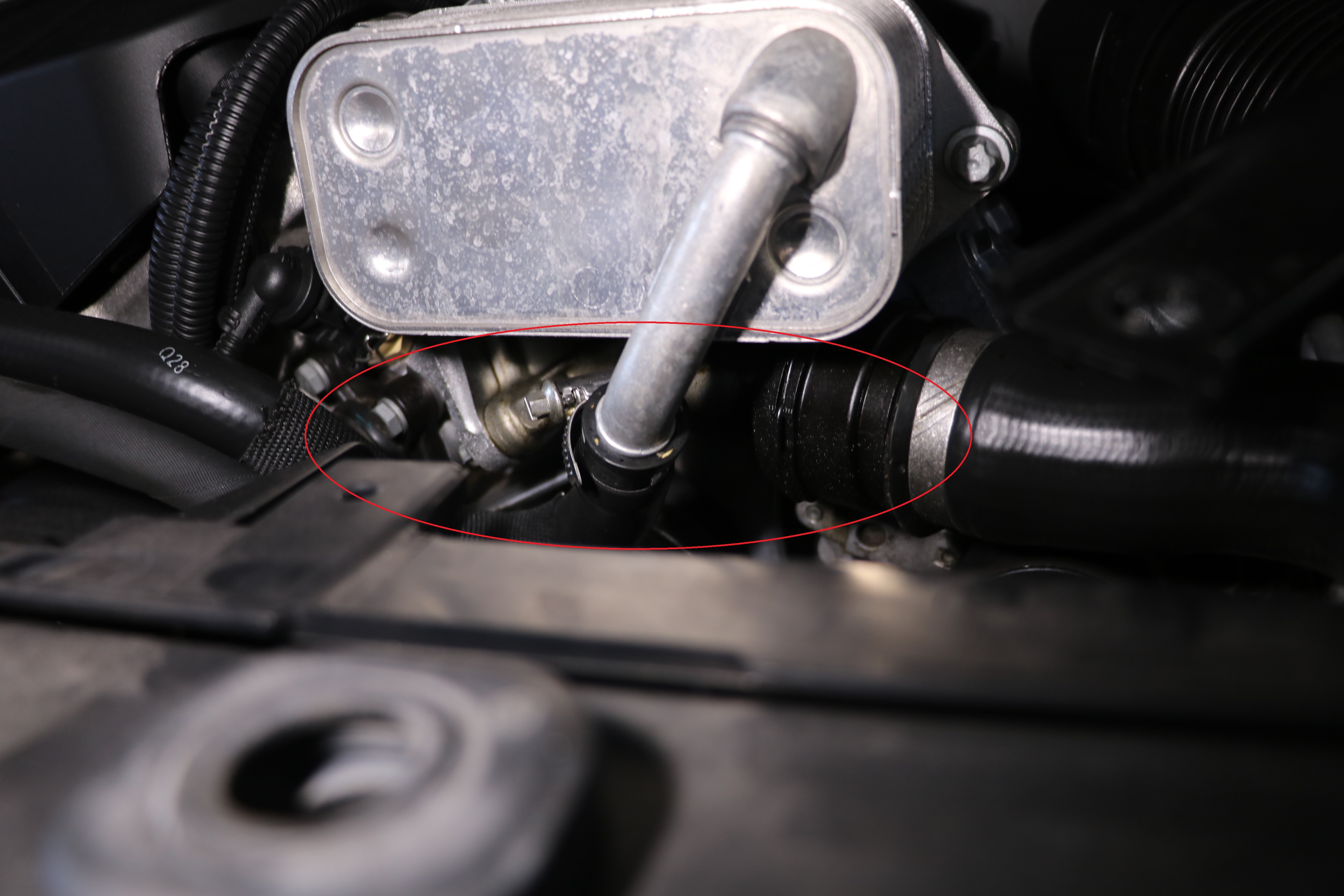

＜　クーラント漏れ　（ウォーターポンプ）　＞

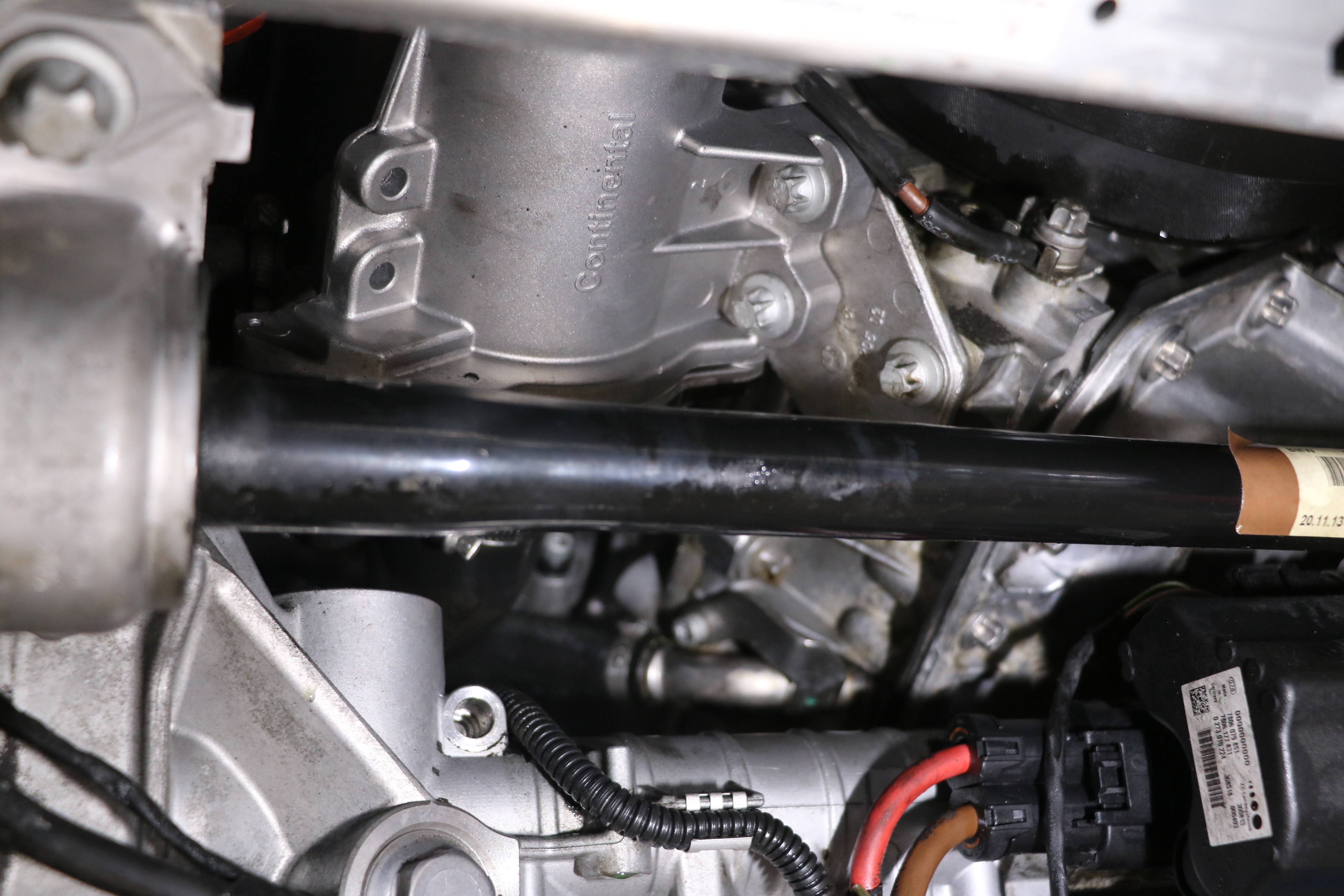

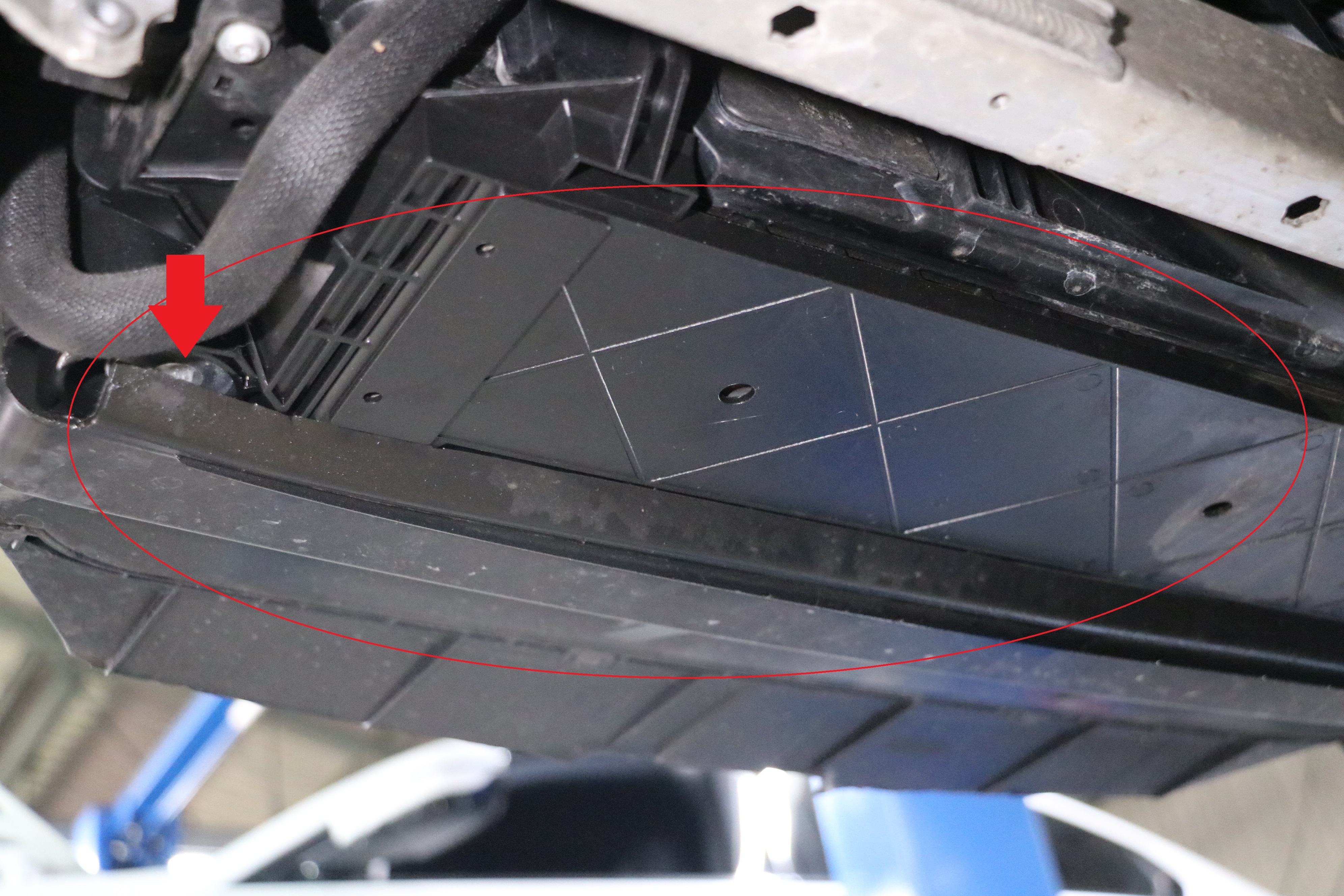

＜　クーラーガス漏れ　＞







エンジンオイル漏れは、エレメントケースからのオイル漏れ、クーラントの漏れは、ウォーターポンプ





クーラーガス漏れは、コンデンサー？　（分解して確認します。）





それぞれ、修理を行っていく為　クーラーガス抜き、エンジンオイル抜き、クーラント抜き、先に行います。

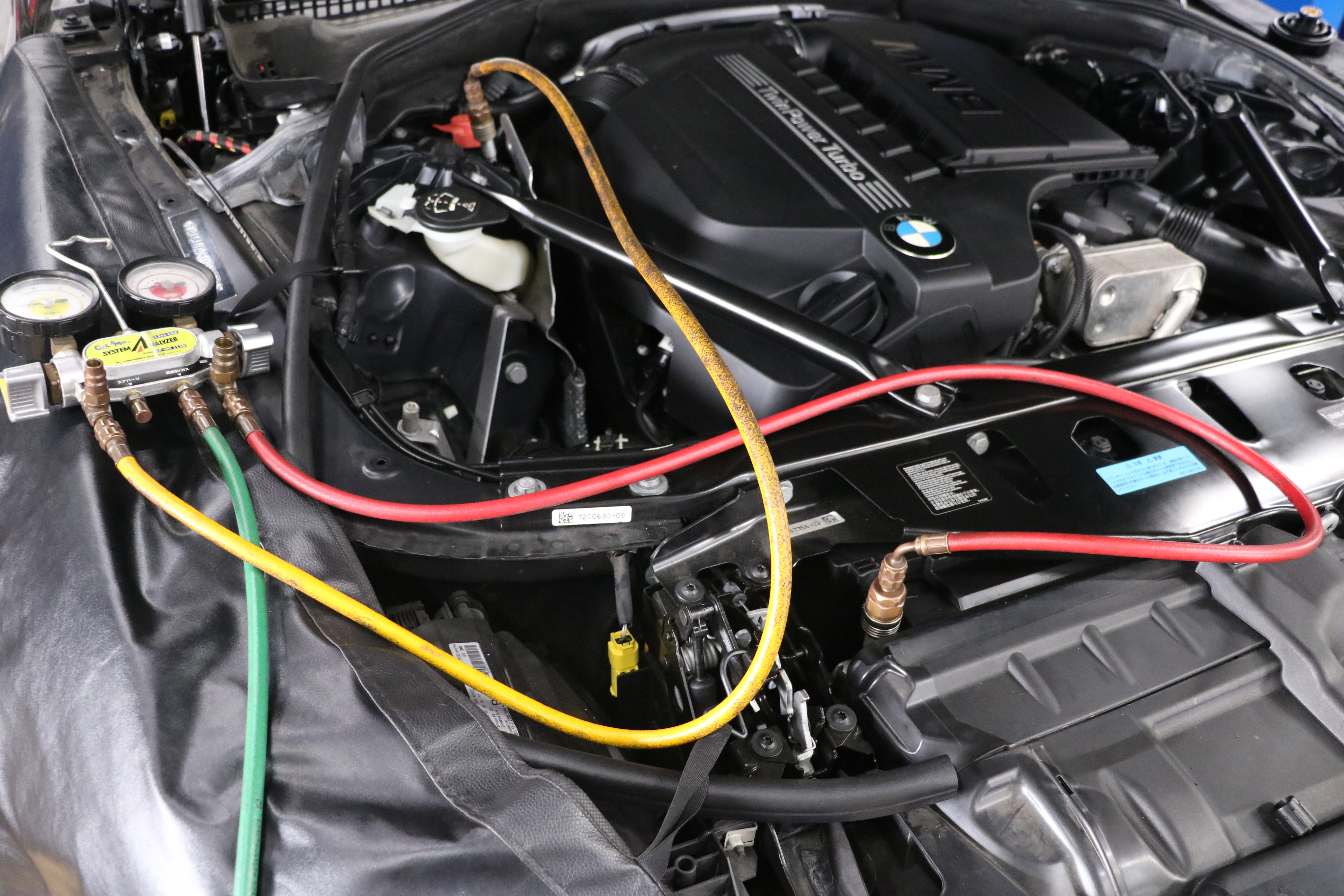

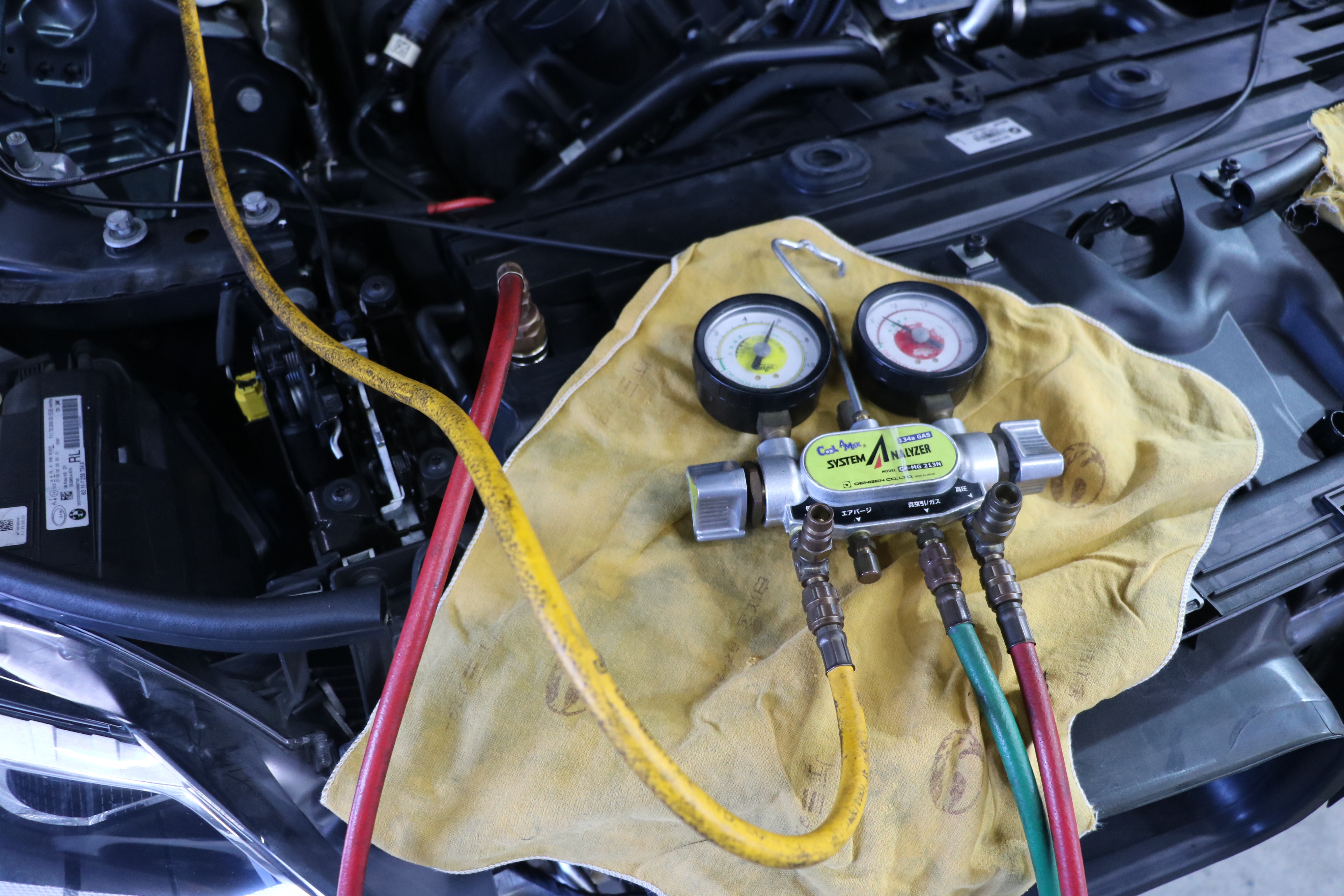

＜　クーラーガスの抜き取り　＞

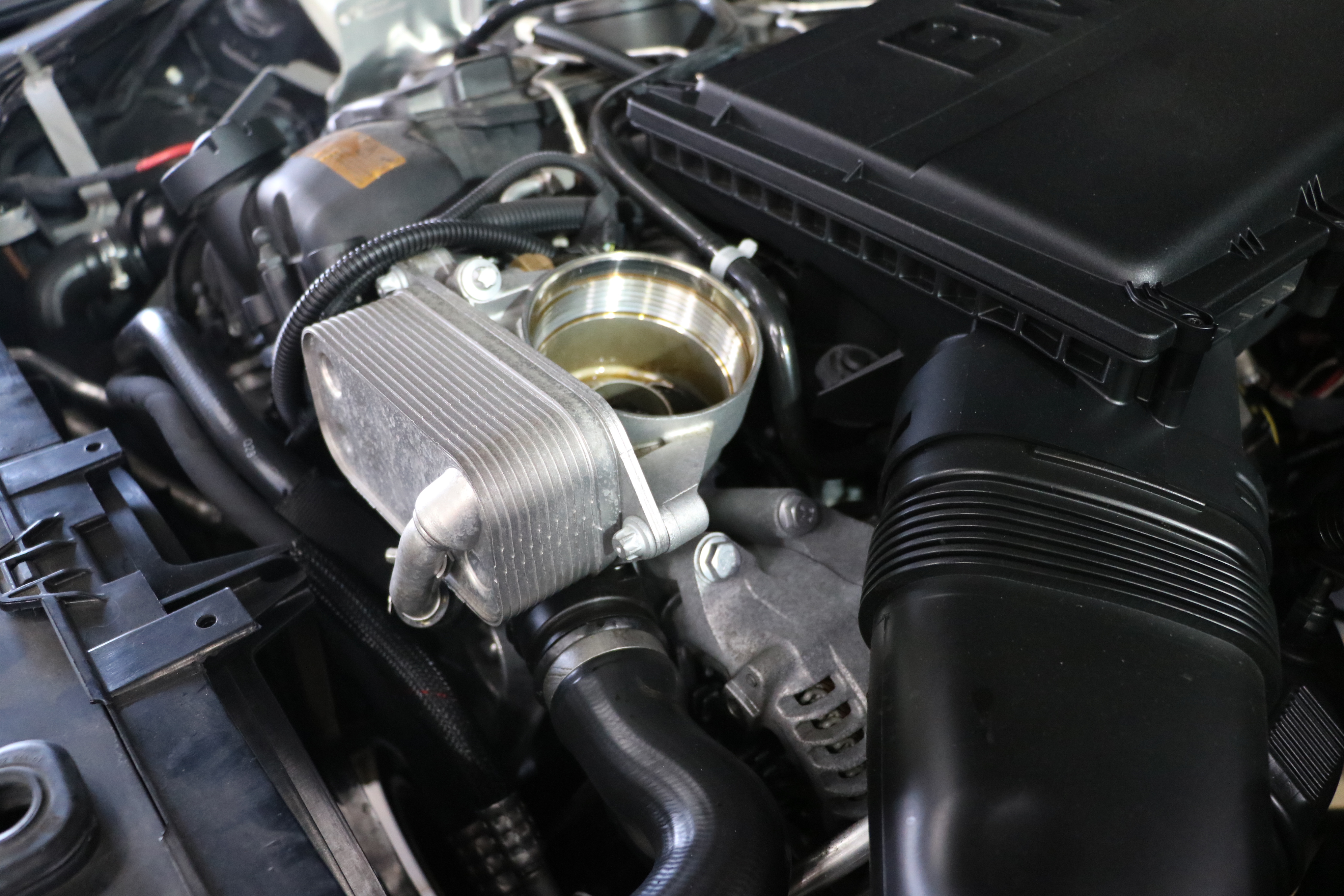

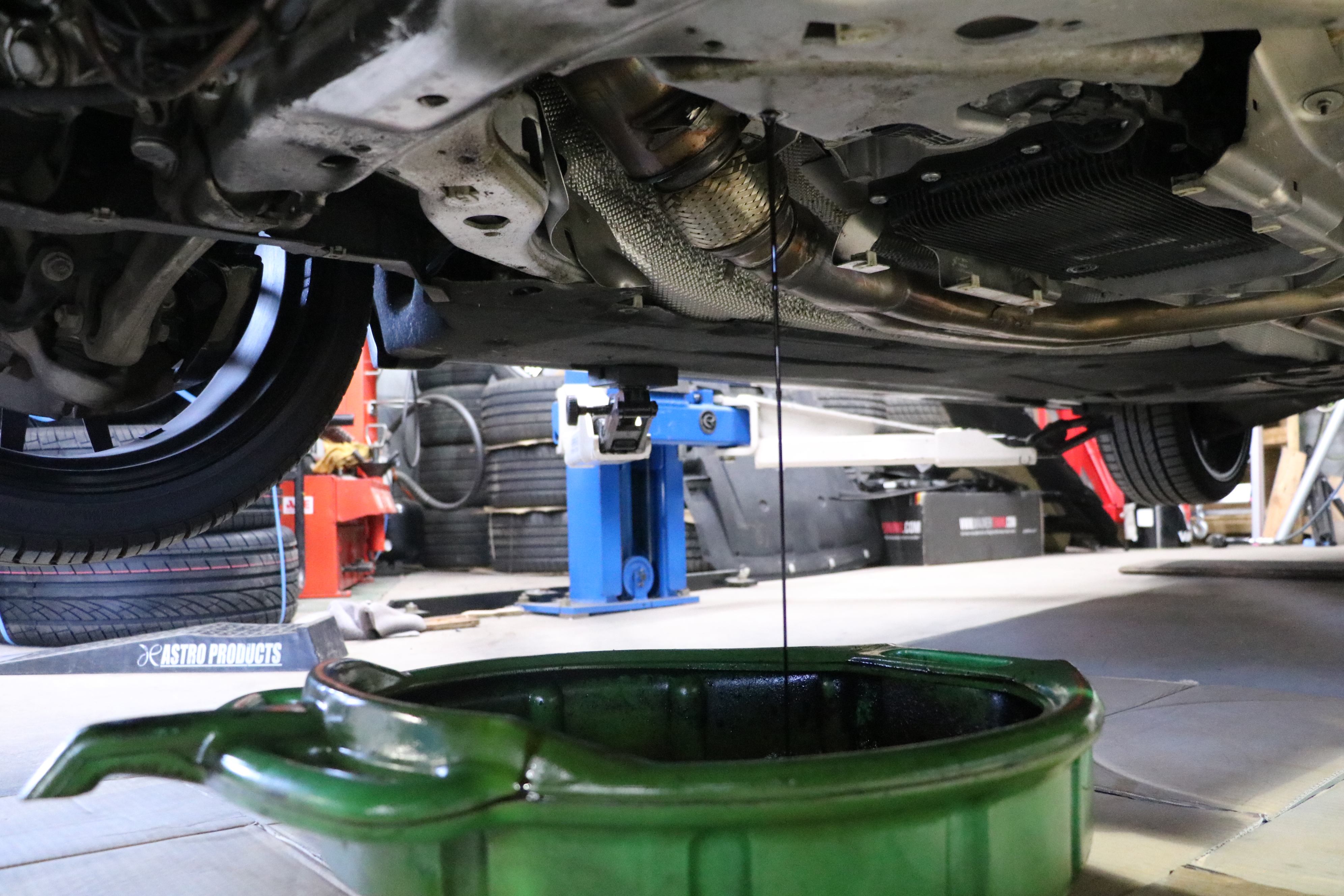

＜　エンジンオイルの抜き取り　（オイルエレメントも脱着して交換します。　＞













オイルエレメントは取り外し、フタだけ取り付けておきます。

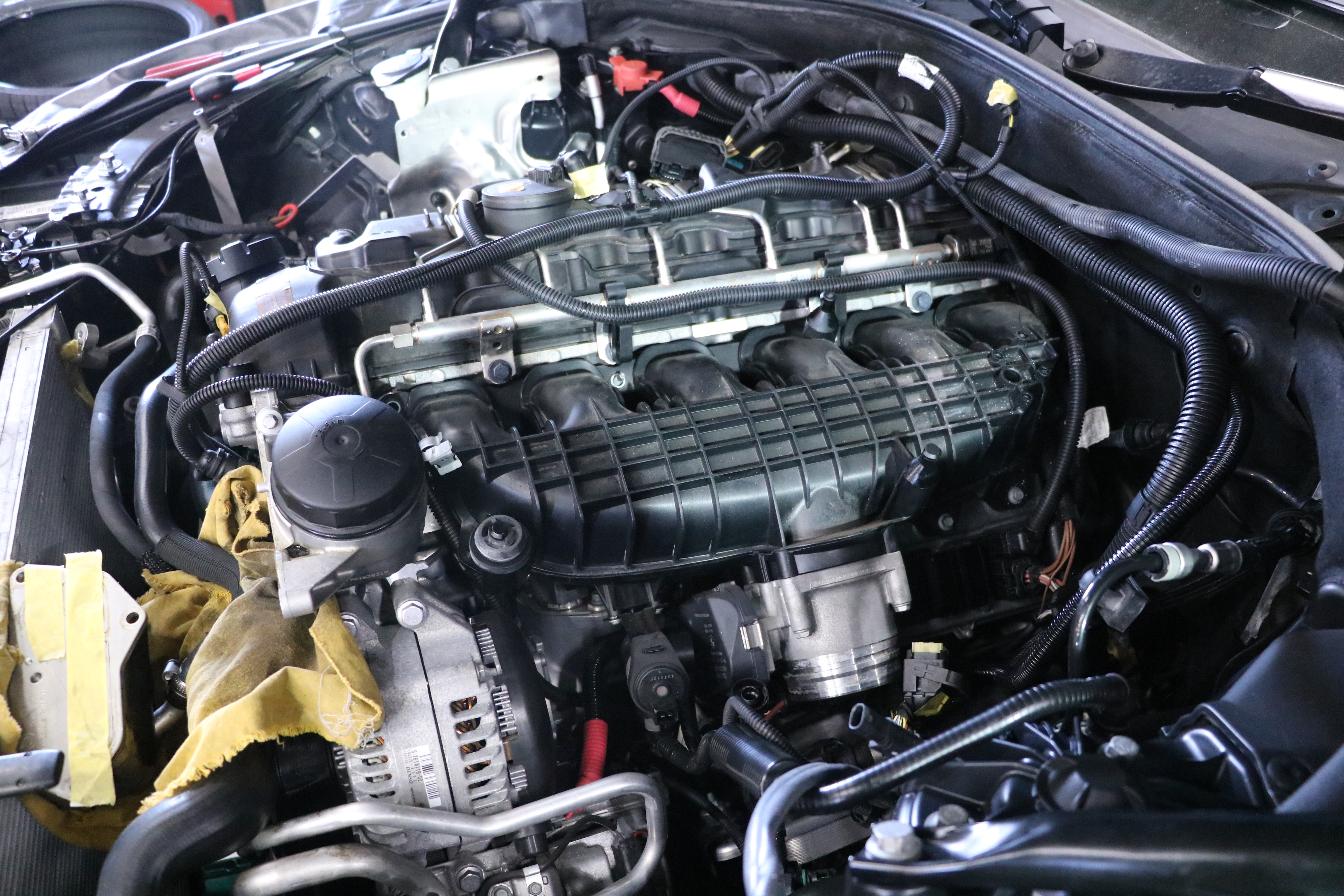

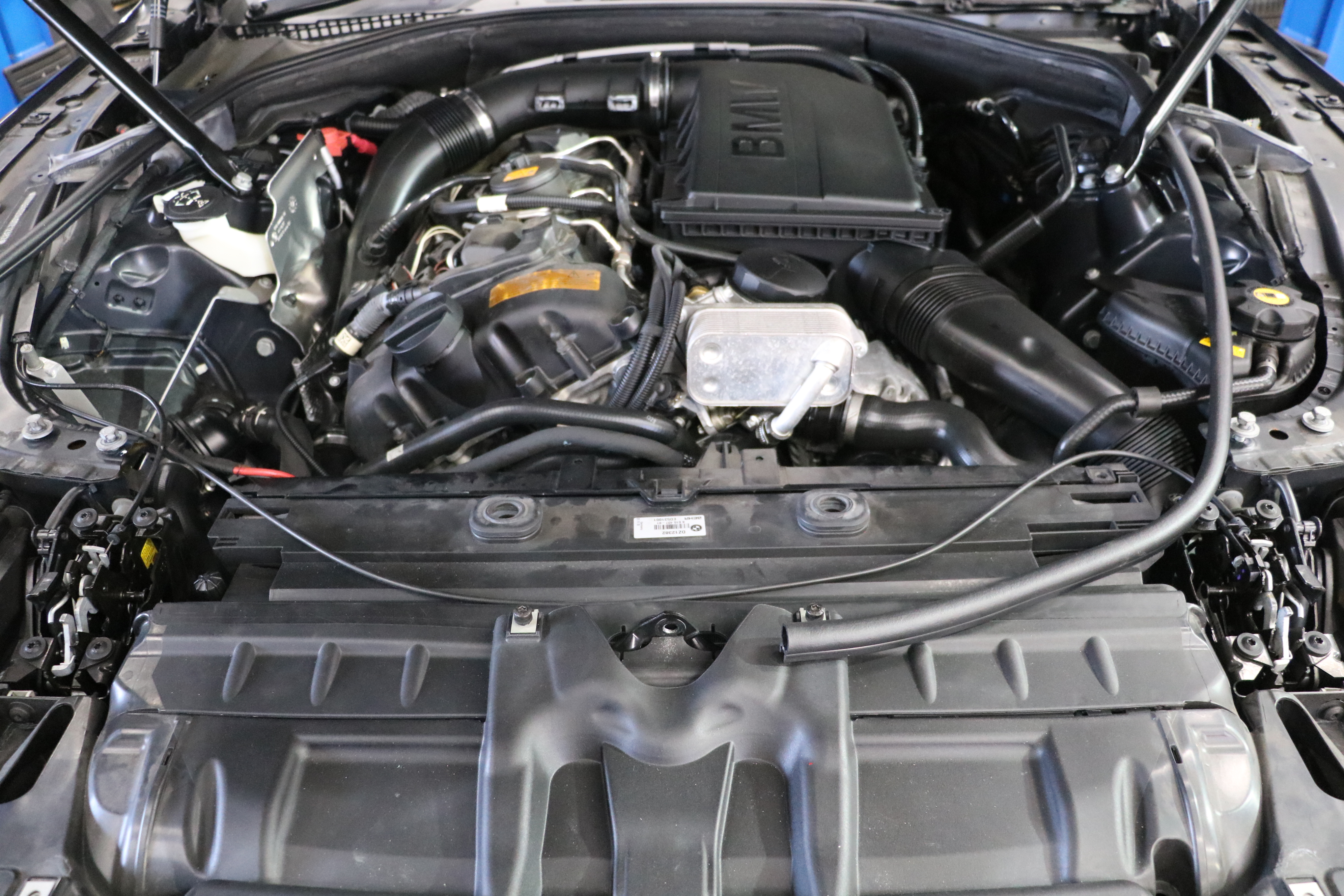

何処から作業を行っていくのか？　エンジンルームを分解していきます。













フロントパネルを取り外し電動ファンを脱着し、コンデンサーの漏れを確認します。

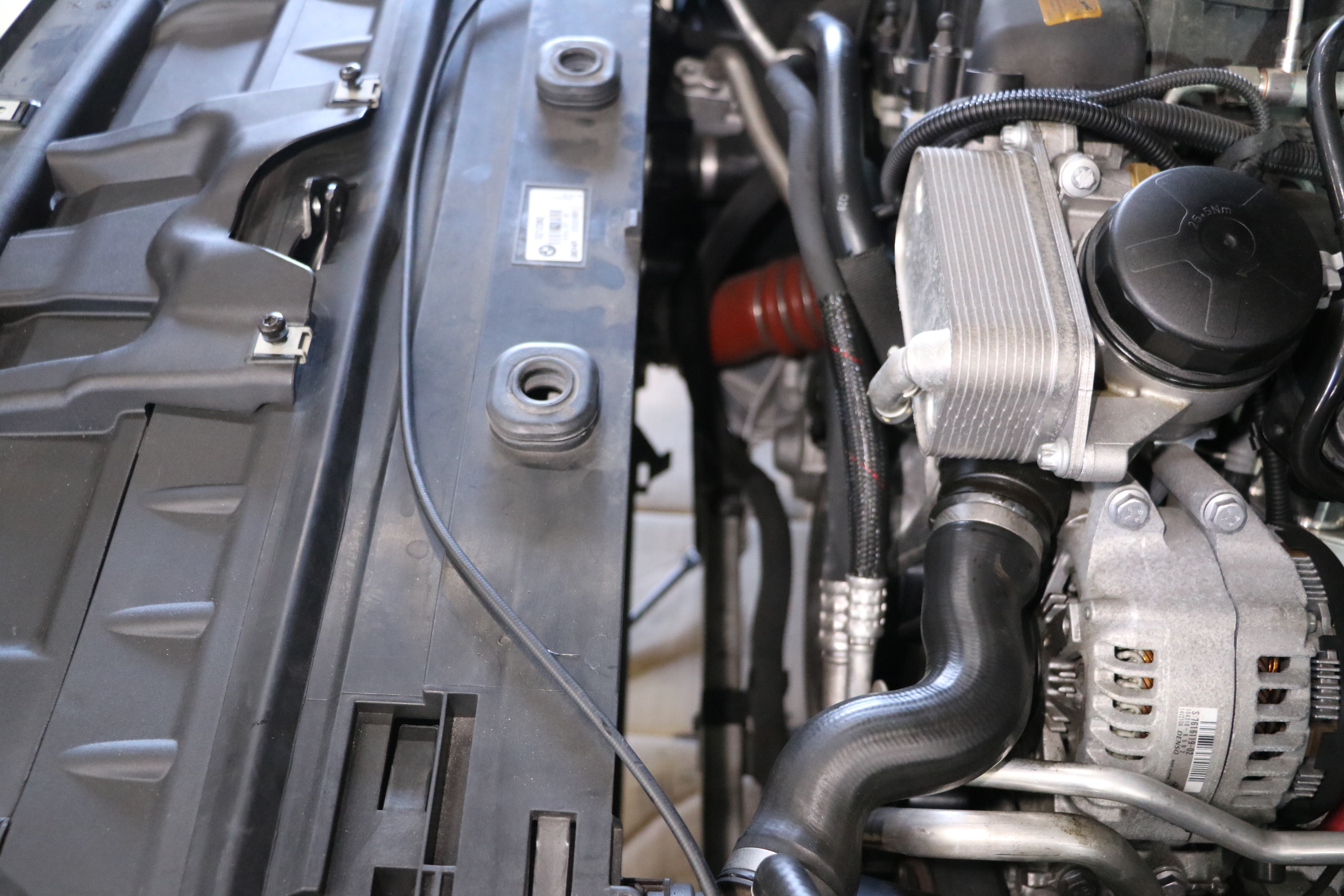

＜　電動ファンの取り外し　＞

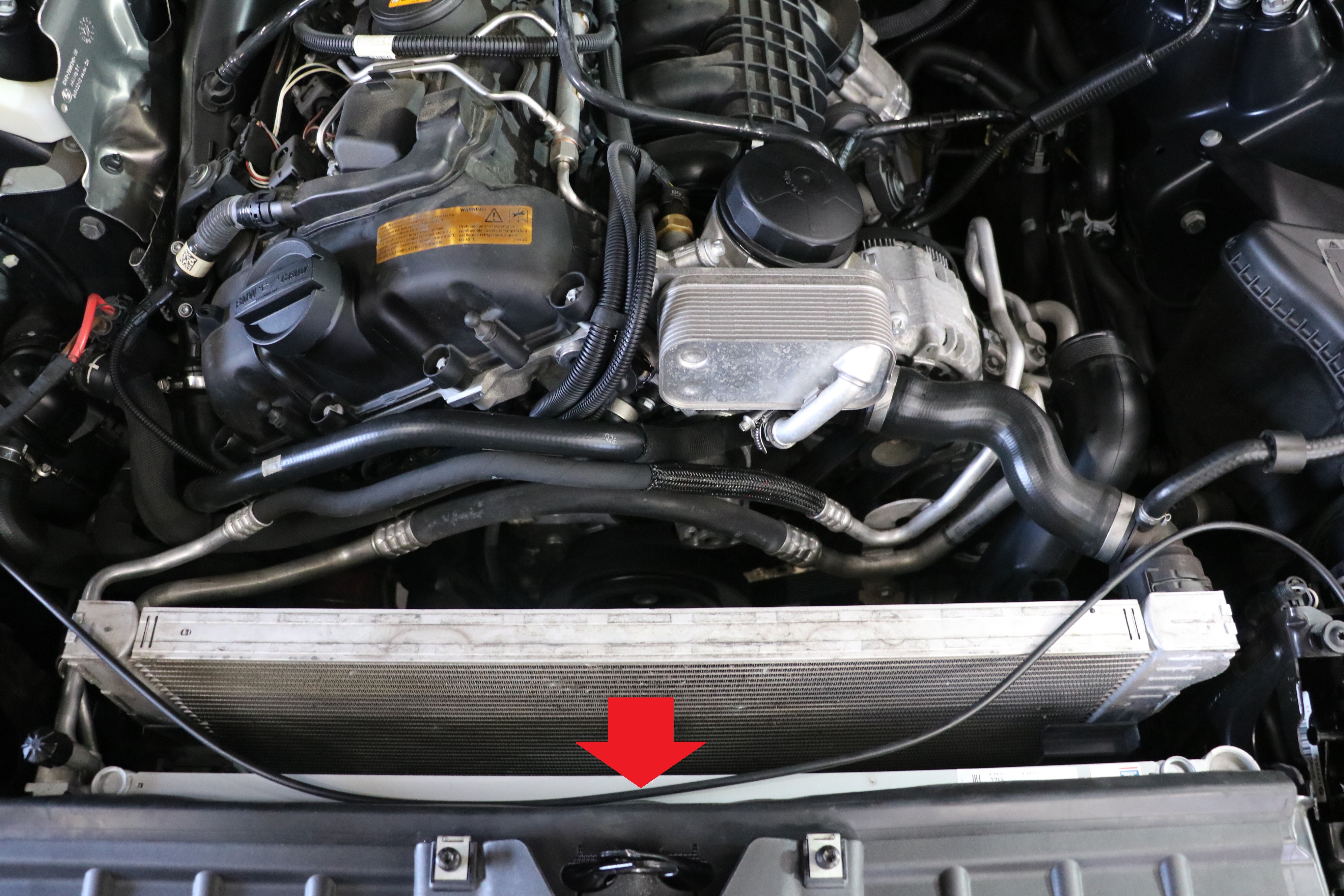

＜　赤矢印の部分がクーラーコンデンサーになります。　＞







コンデンサーを取り出し漏れている箇所を確認。







＜　コンデンサーを取り出した車両側　＞







＜　取り出したコンデンサー　＞

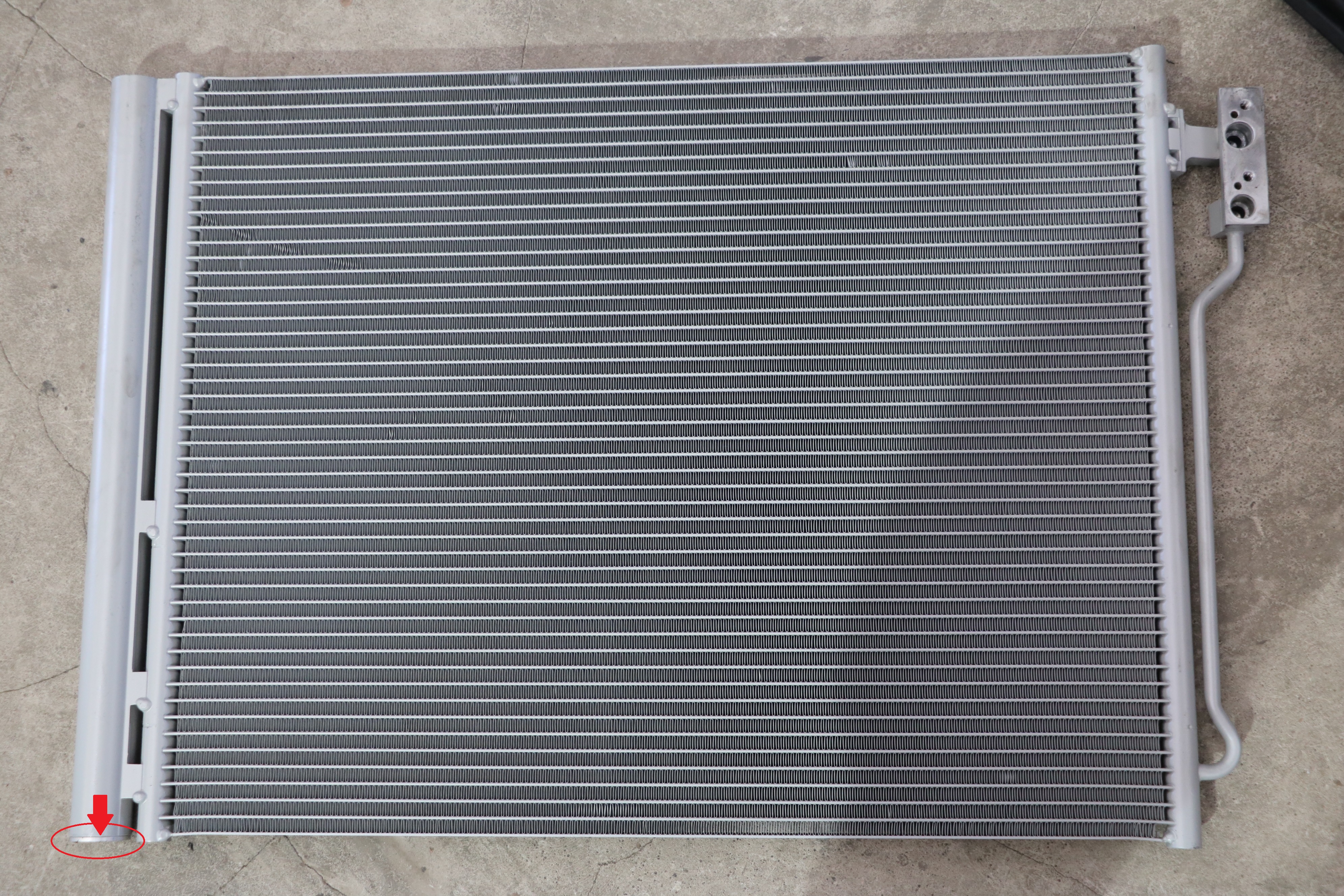

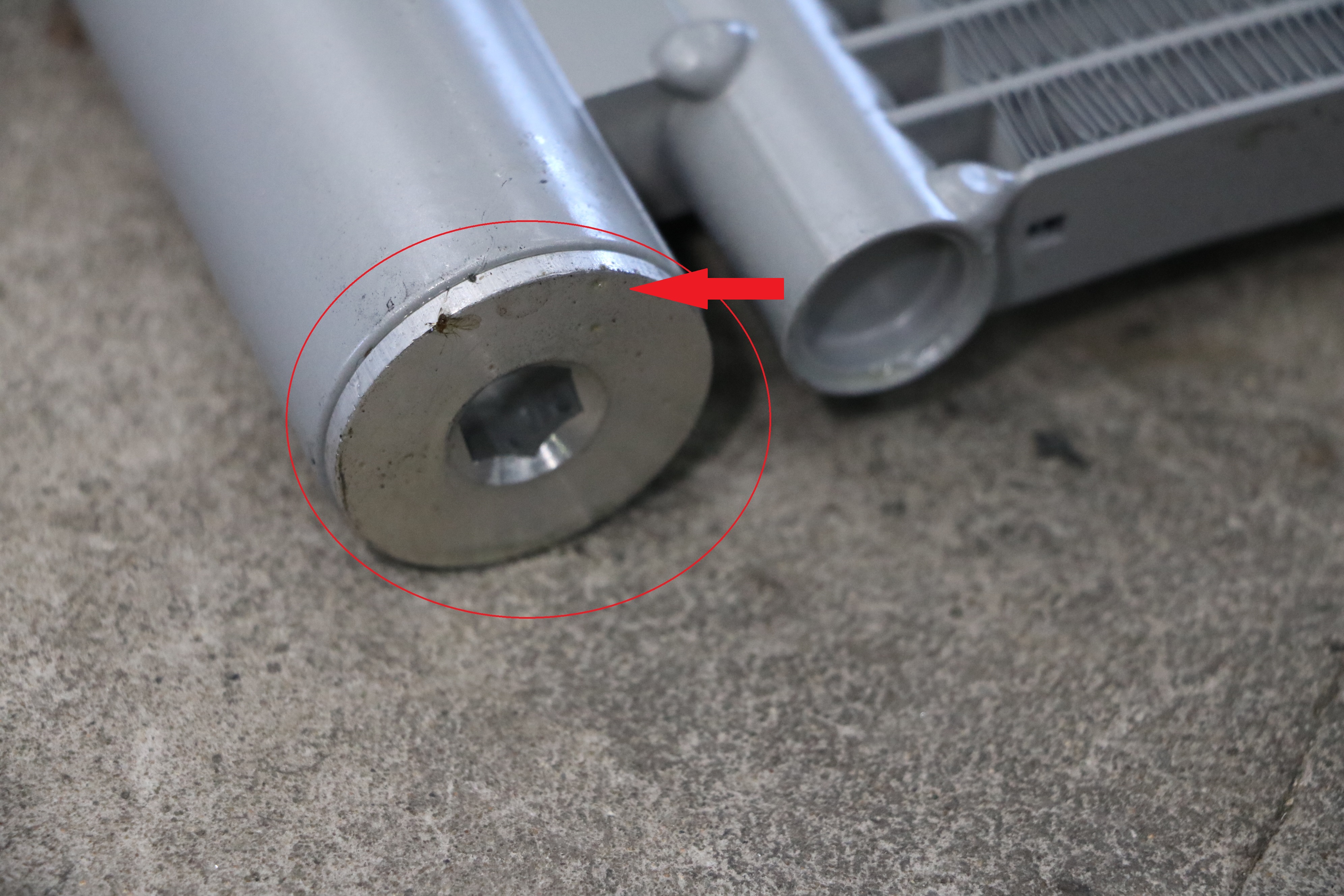

＜　この部分からのガス漏れ　＞

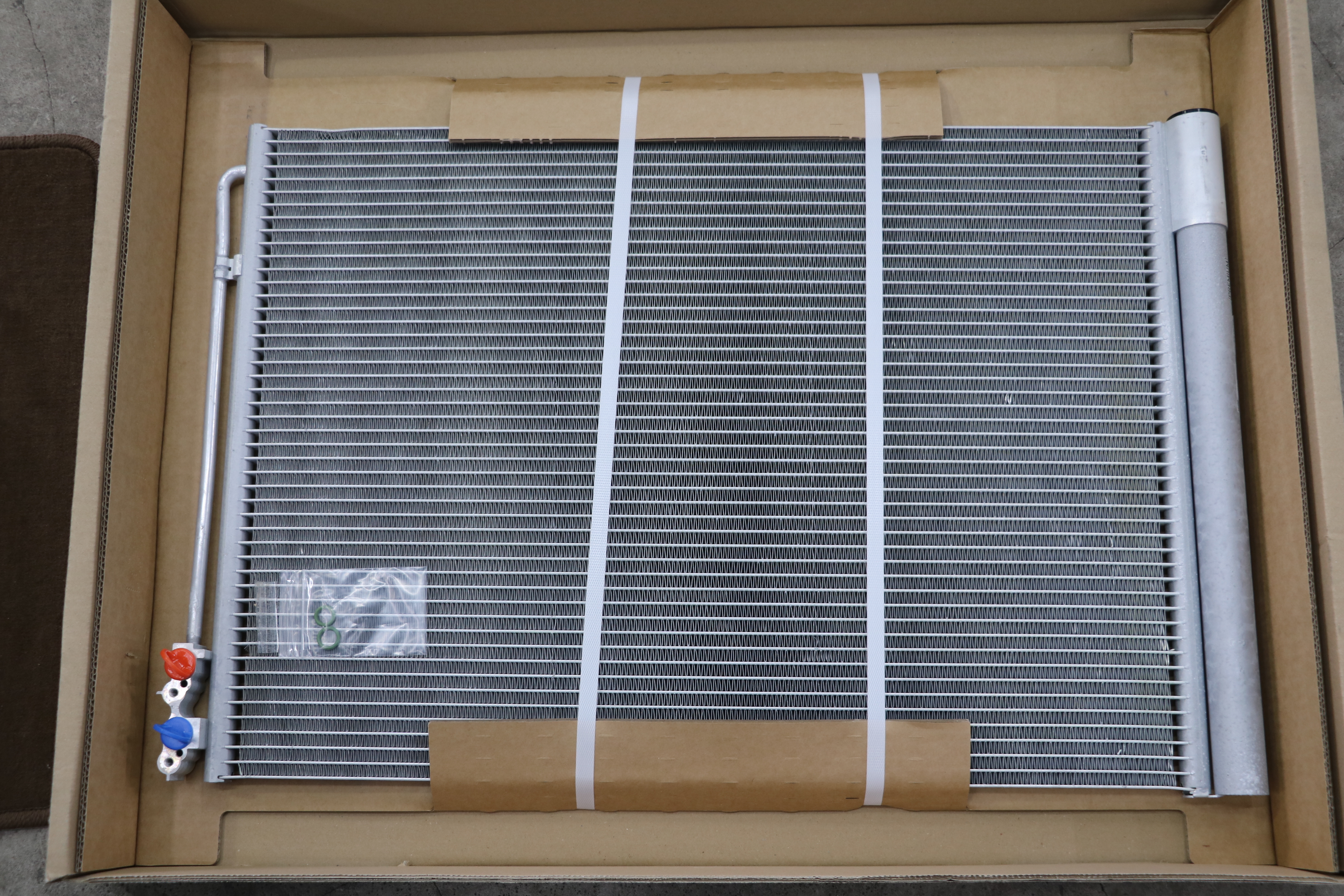

＜　新品のクーラーコンデンサーと、Oーリング　＞







原因が解った所で、エンジンオイル漏れ修理を行う為　エレメントケースを脱着していきます。





エンジンに取り付けられている　エレメントケース3本のボルトで固定されているのですが





2本は、普通に取り外し出来るのですが、残り1本を取り外すのにインテークマニホールドを





取り外さないと、ボルトが取り出せません。なので・・・脱着♪脱着♪脱着♪

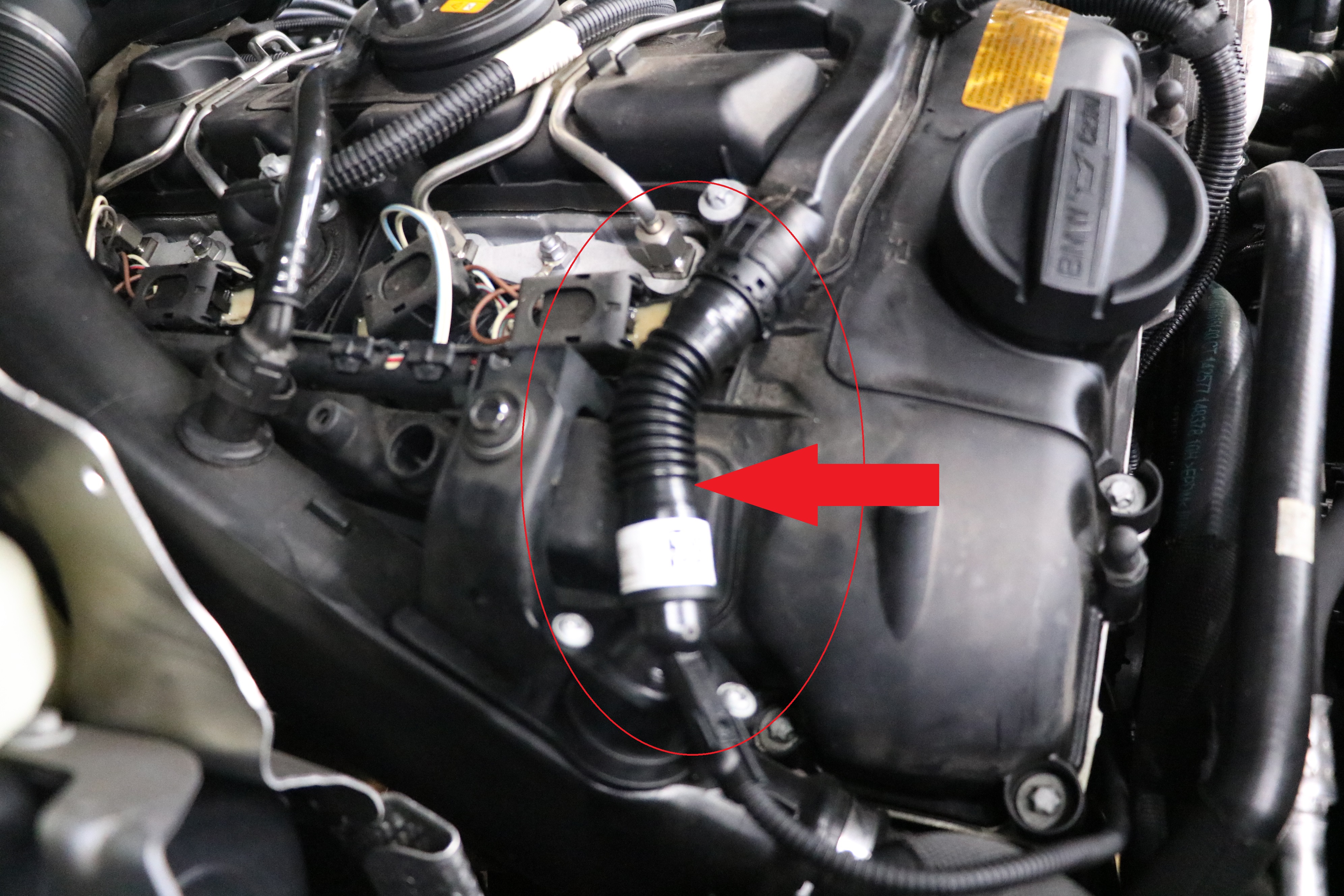

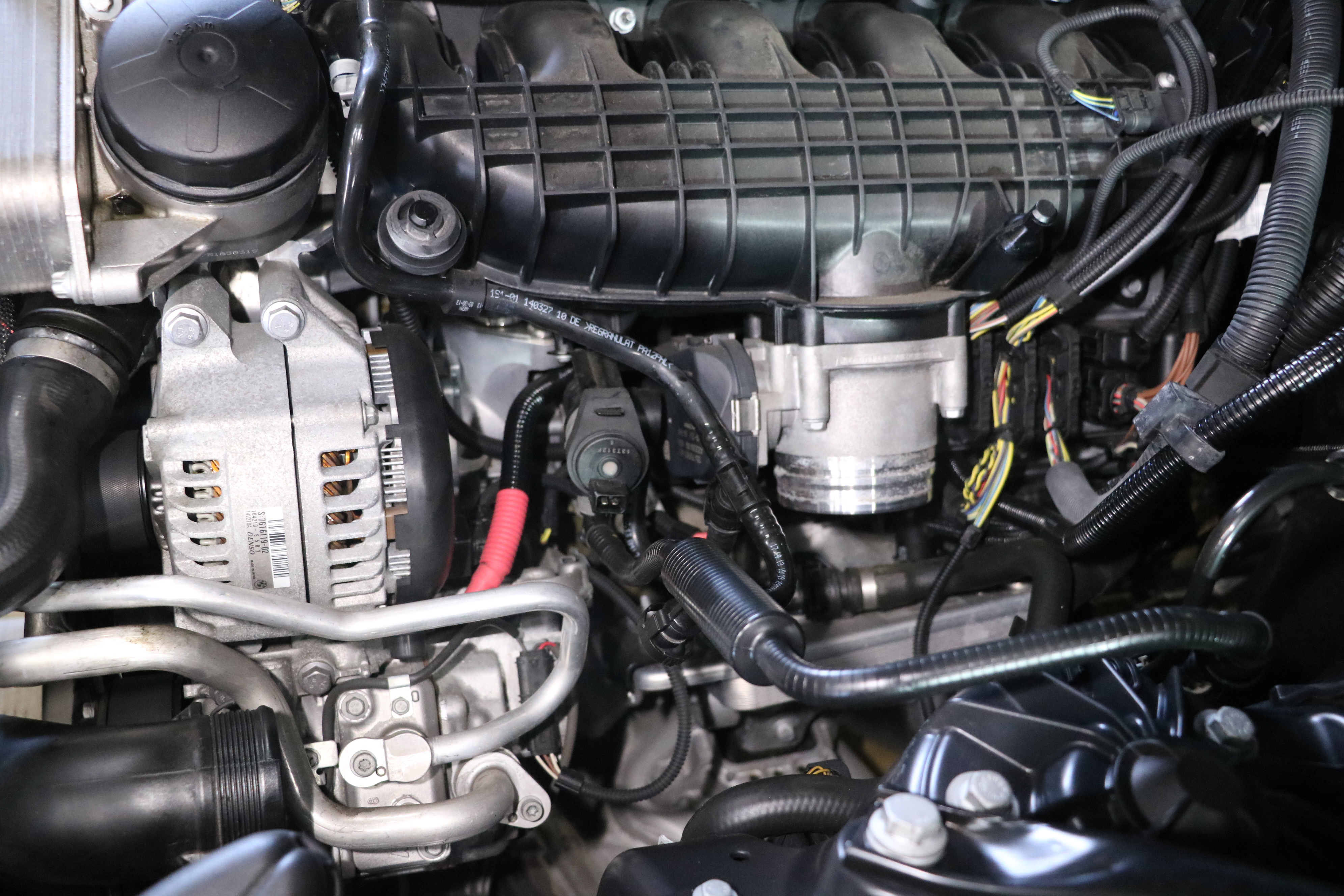

＜　赤矢印の部分が、インテークマニホールド　＞













インテークマニホールドが、外せる状態まで来ると・・・オイルエレメントケースを脱着していきます。





先ずは、フロントからの分解、

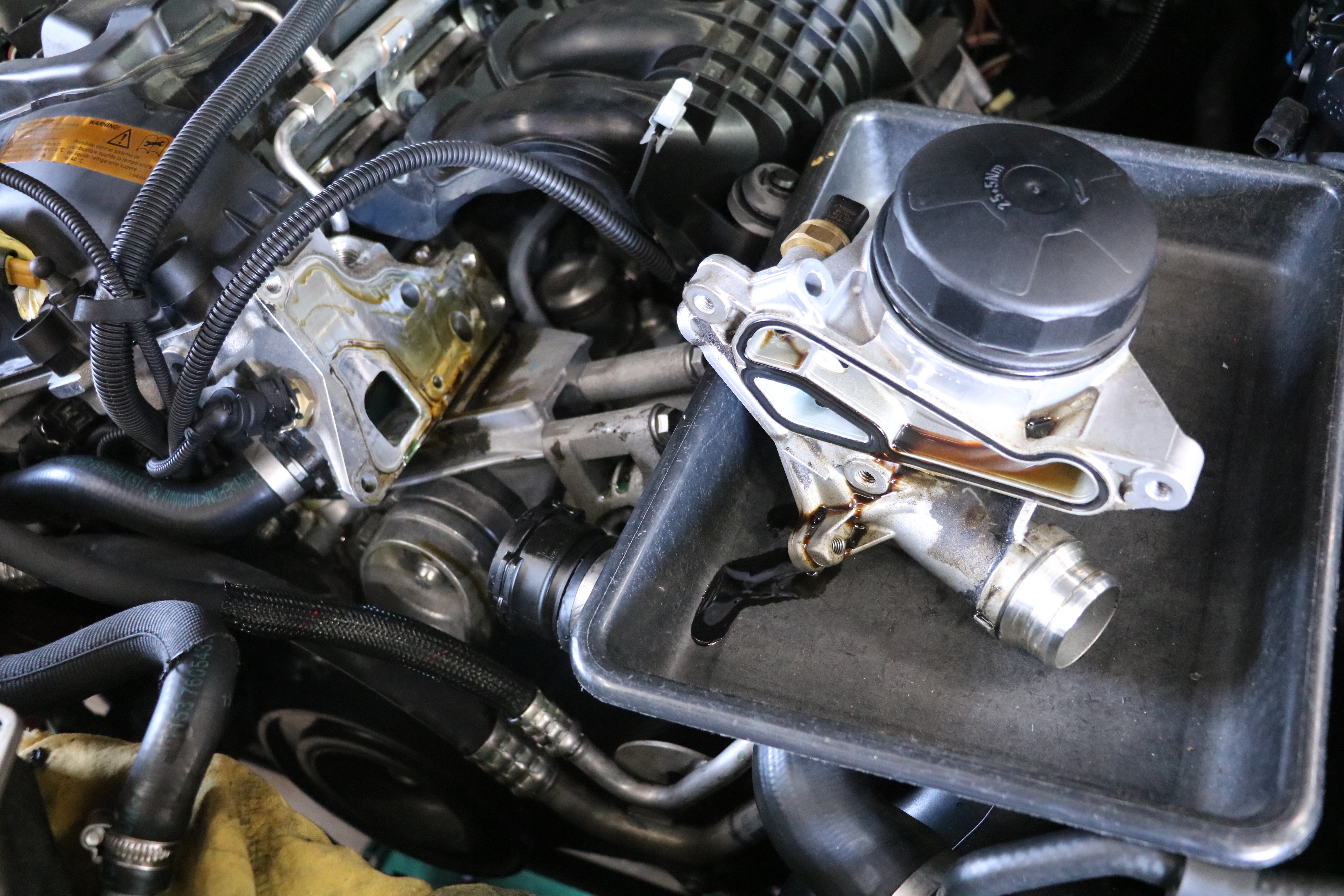

取り外した下側には、オイル漏れの蓄積が・・・（赤矢印の部分　黒くなっているのがエンジンオイル）

























オイルエレメントケースが取り外せる状態になったので、インテークマニホールドを





少し浮かせて（外して）残り1本のボルトを脱着し、ケースを取り外します。

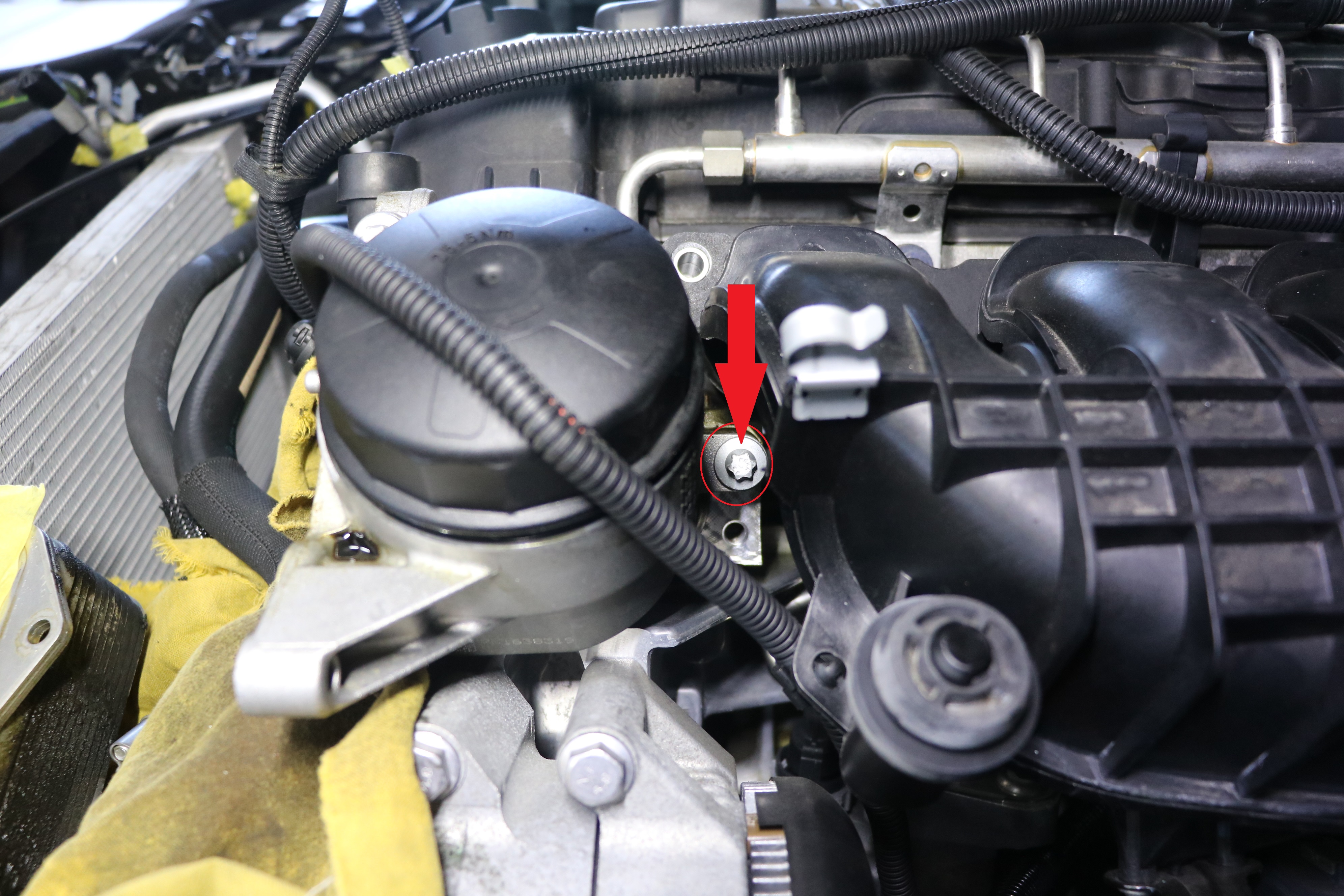

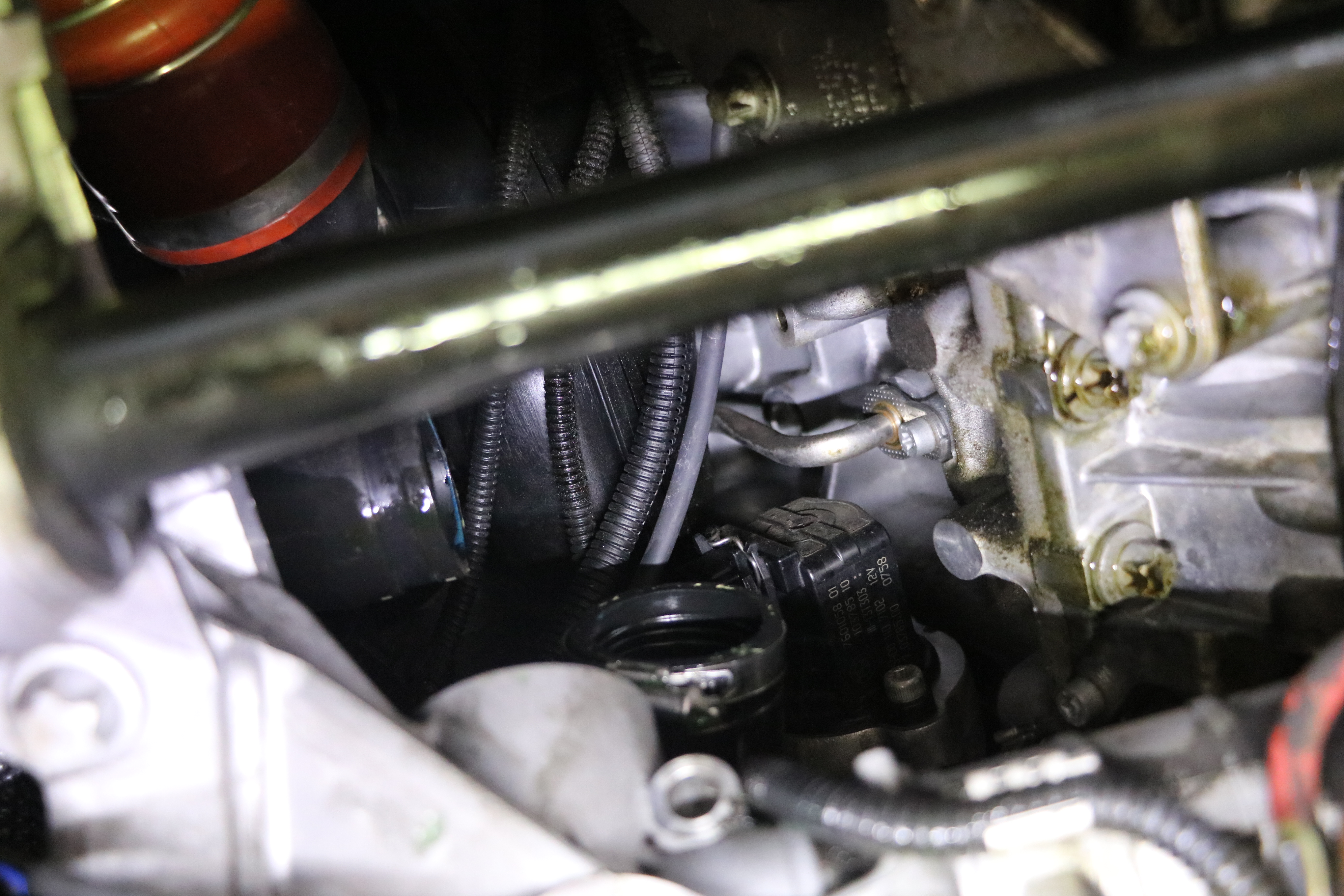

＜　インテークマニホールドに隠れているボルト　＞

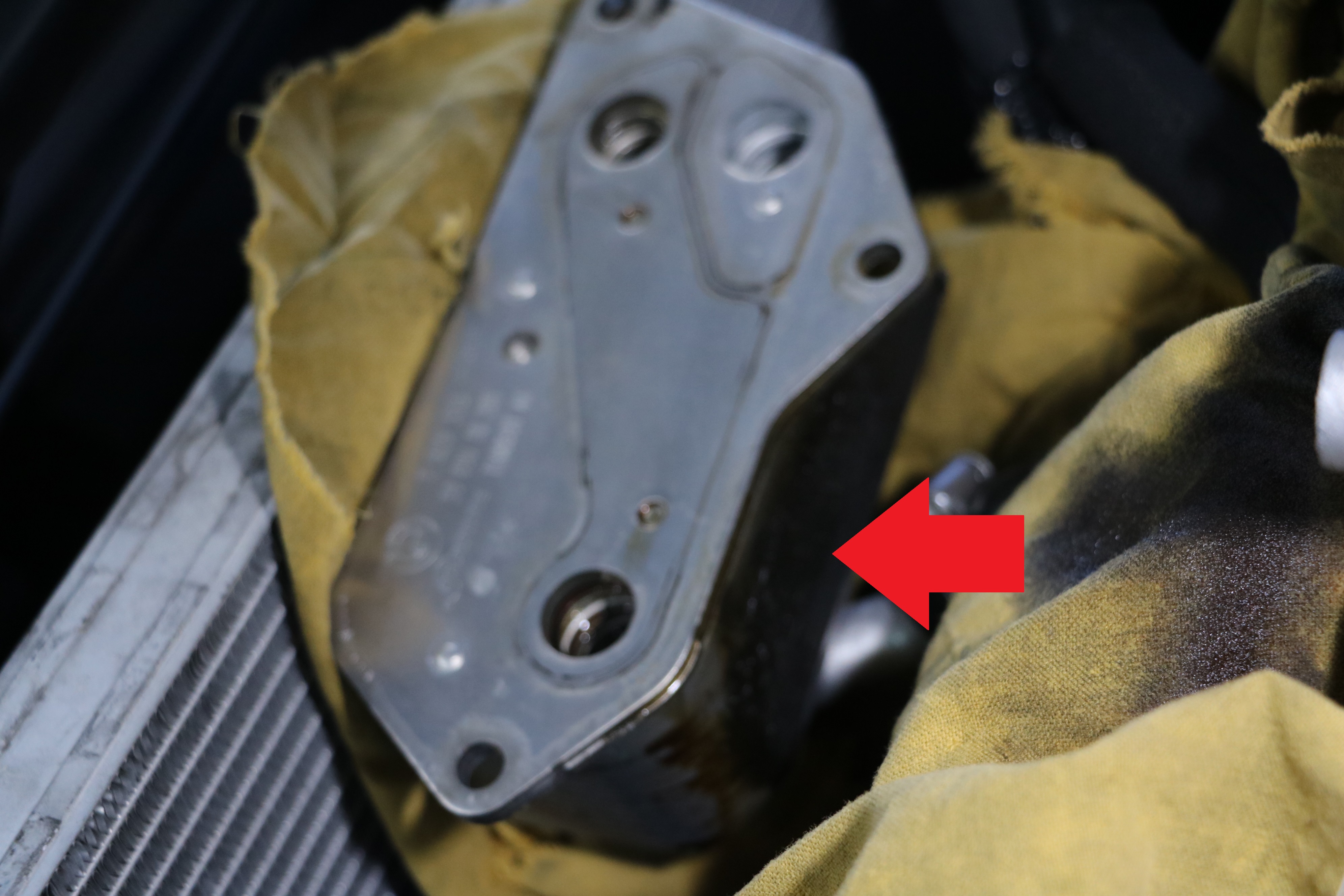

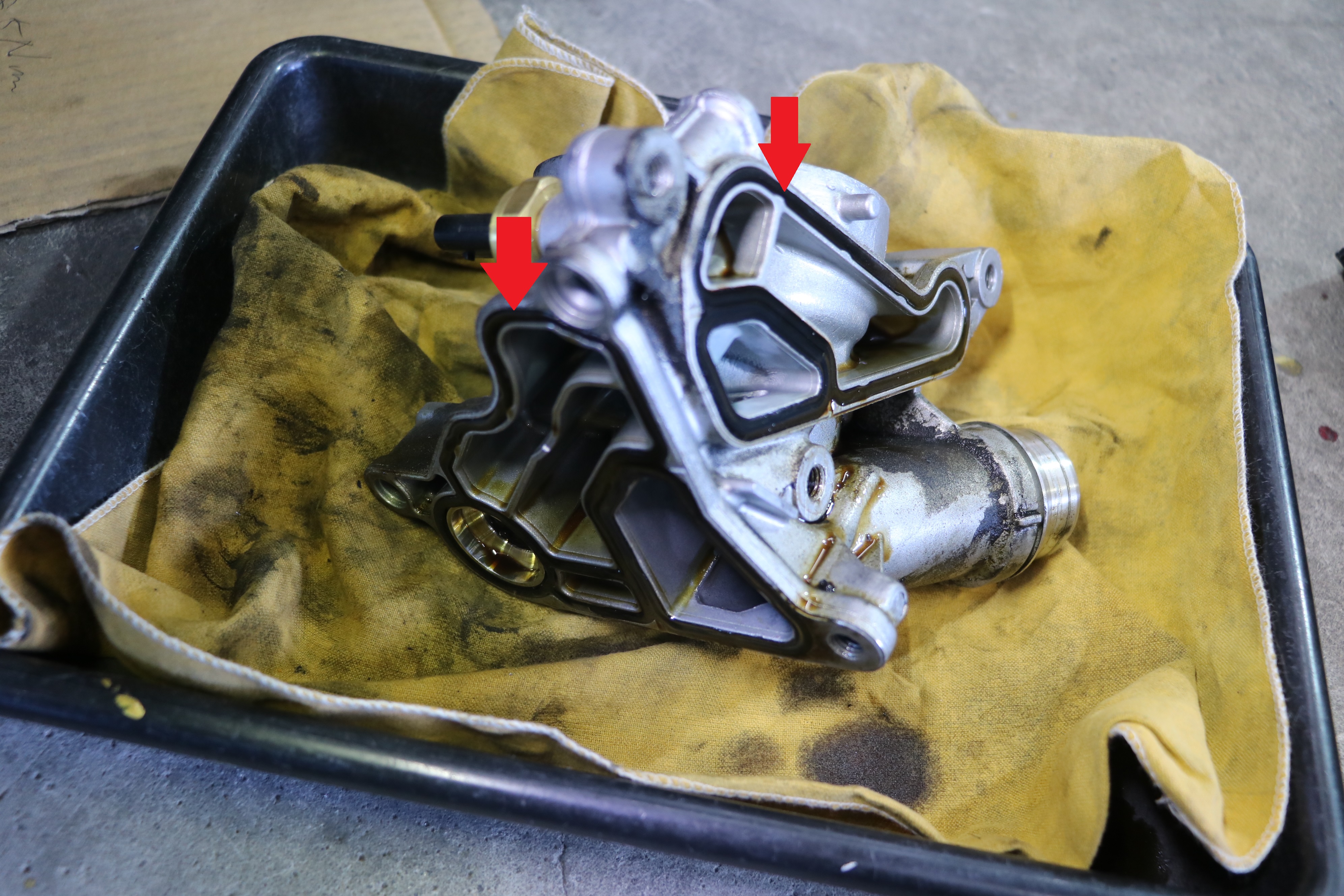

＜　赤矢印の部分二箇所のパッキンを交換　＞

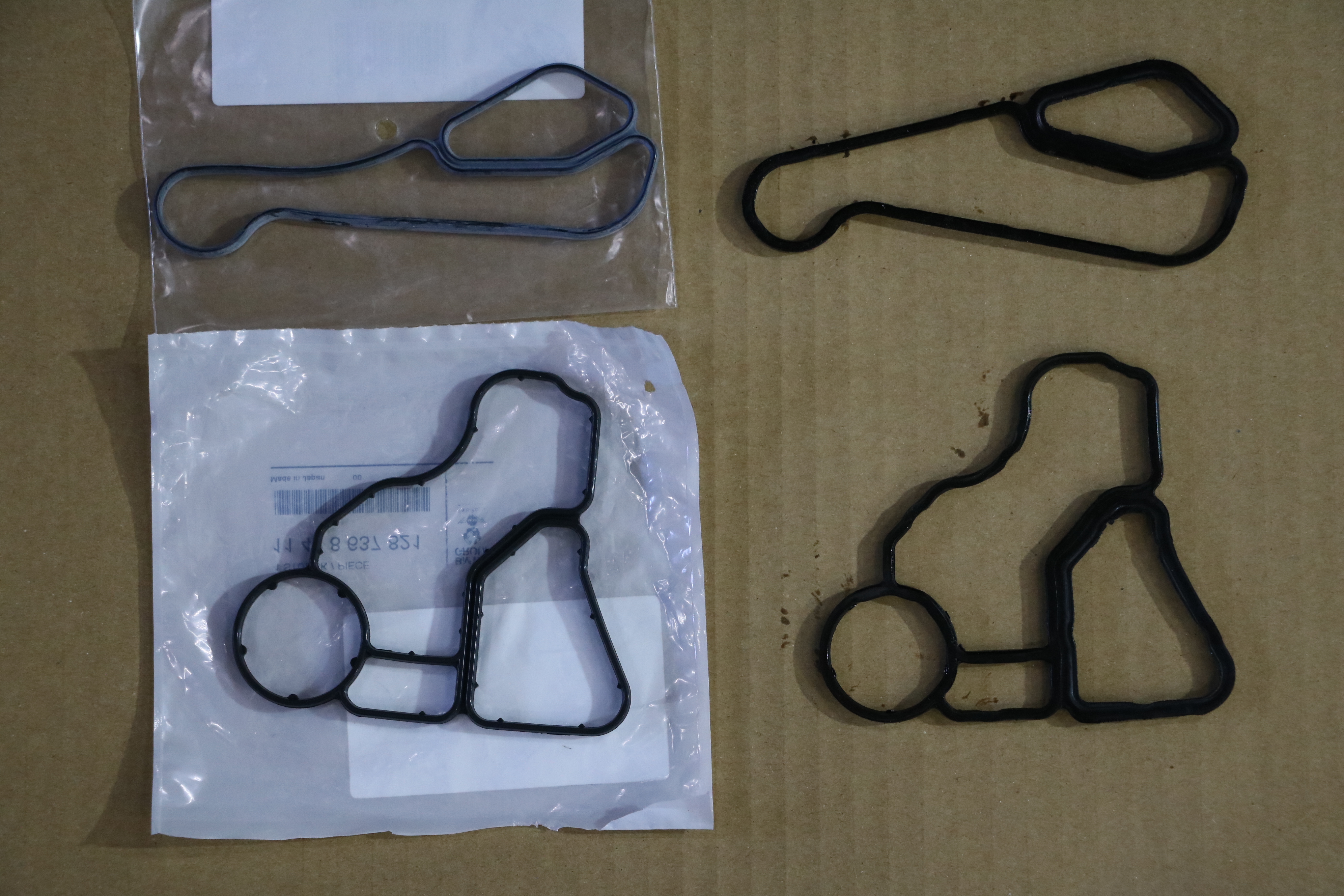

＜　左側が新品のパッキン　＞







＜　ケースを綺麗に清掃　＞

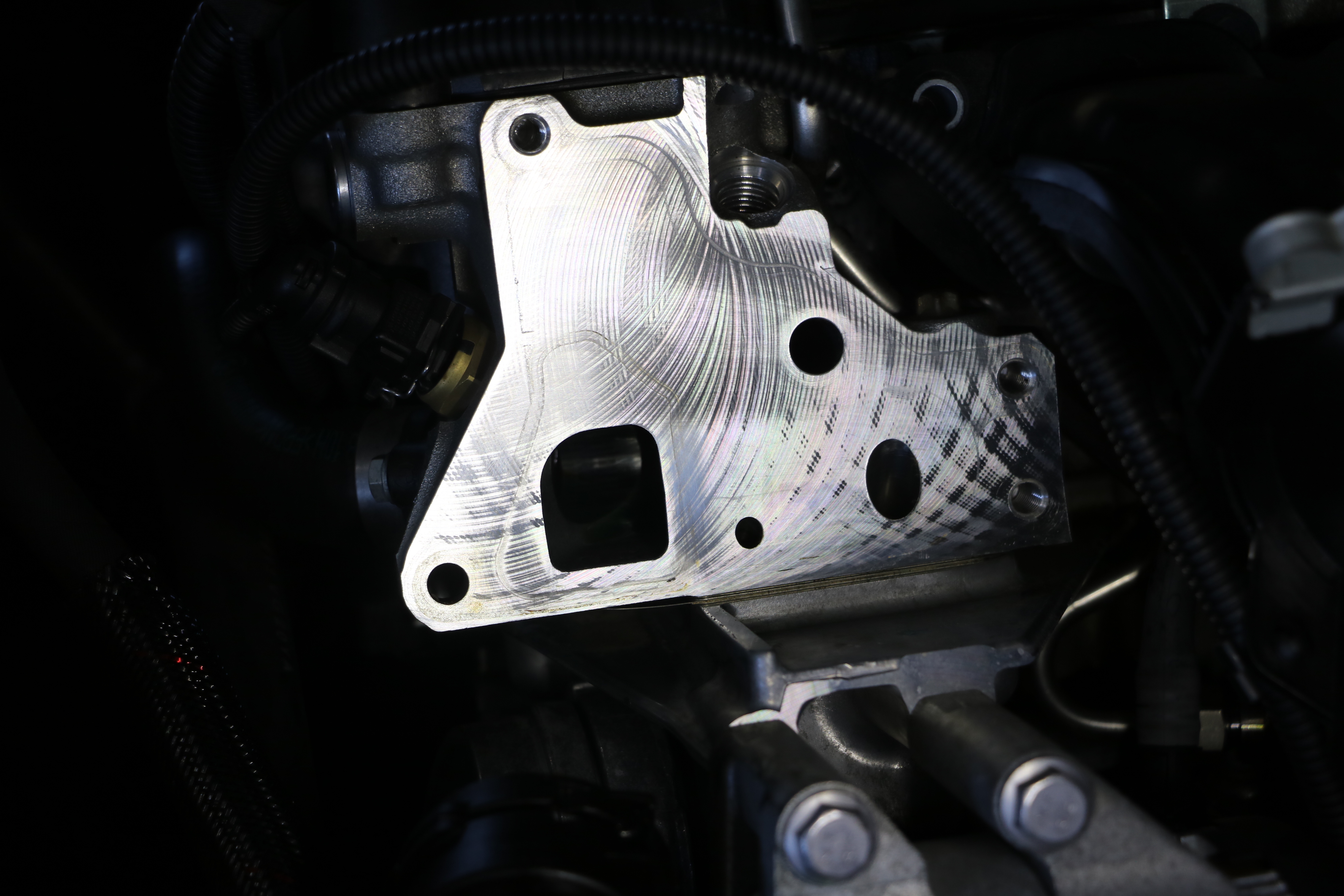

＜　エンジン側も清掃　＞







オイルエレメントケースを組み付ける前に、ウォーターポンプの交換を先に行います。

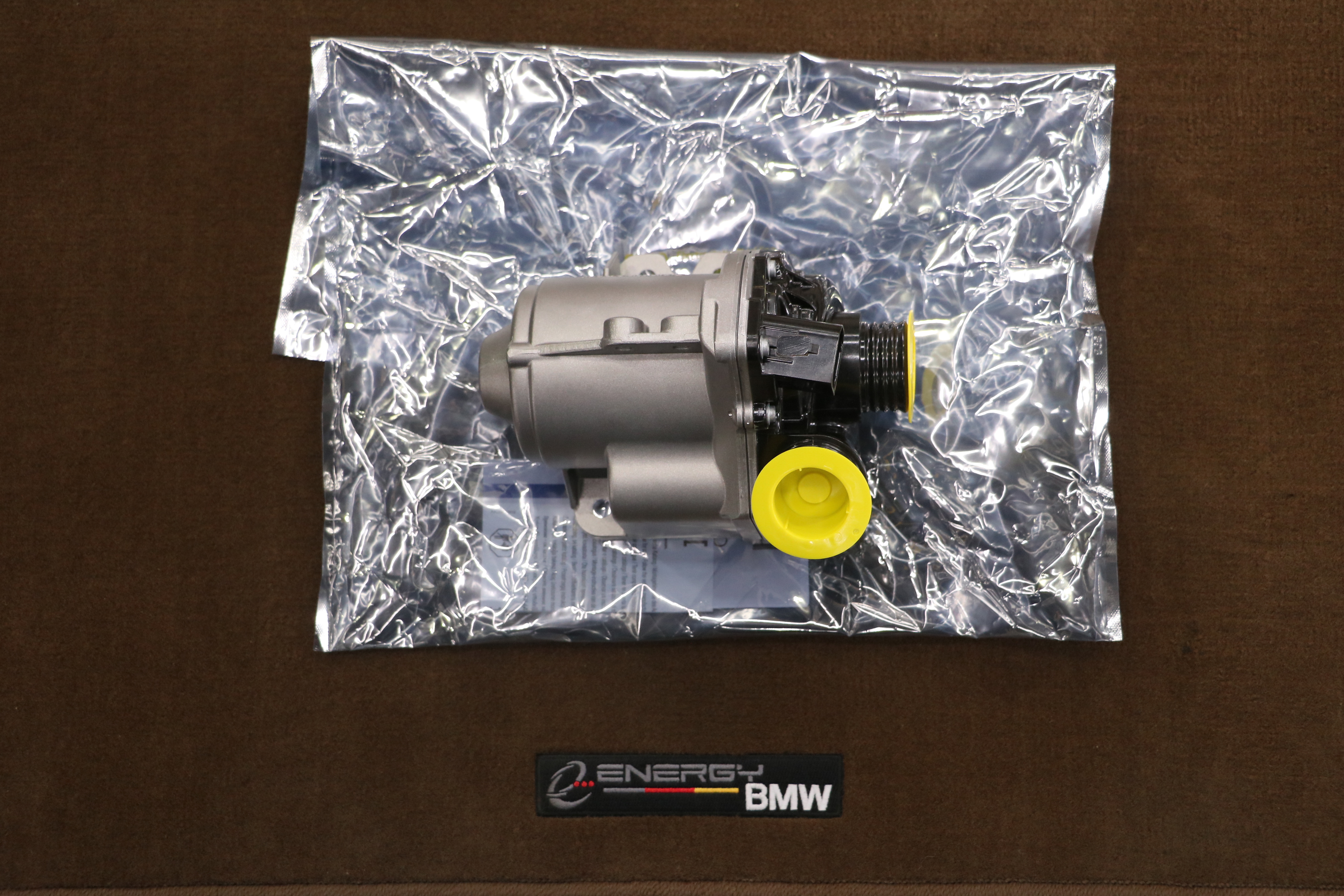

＜　新品のウォーターポンプ　＞

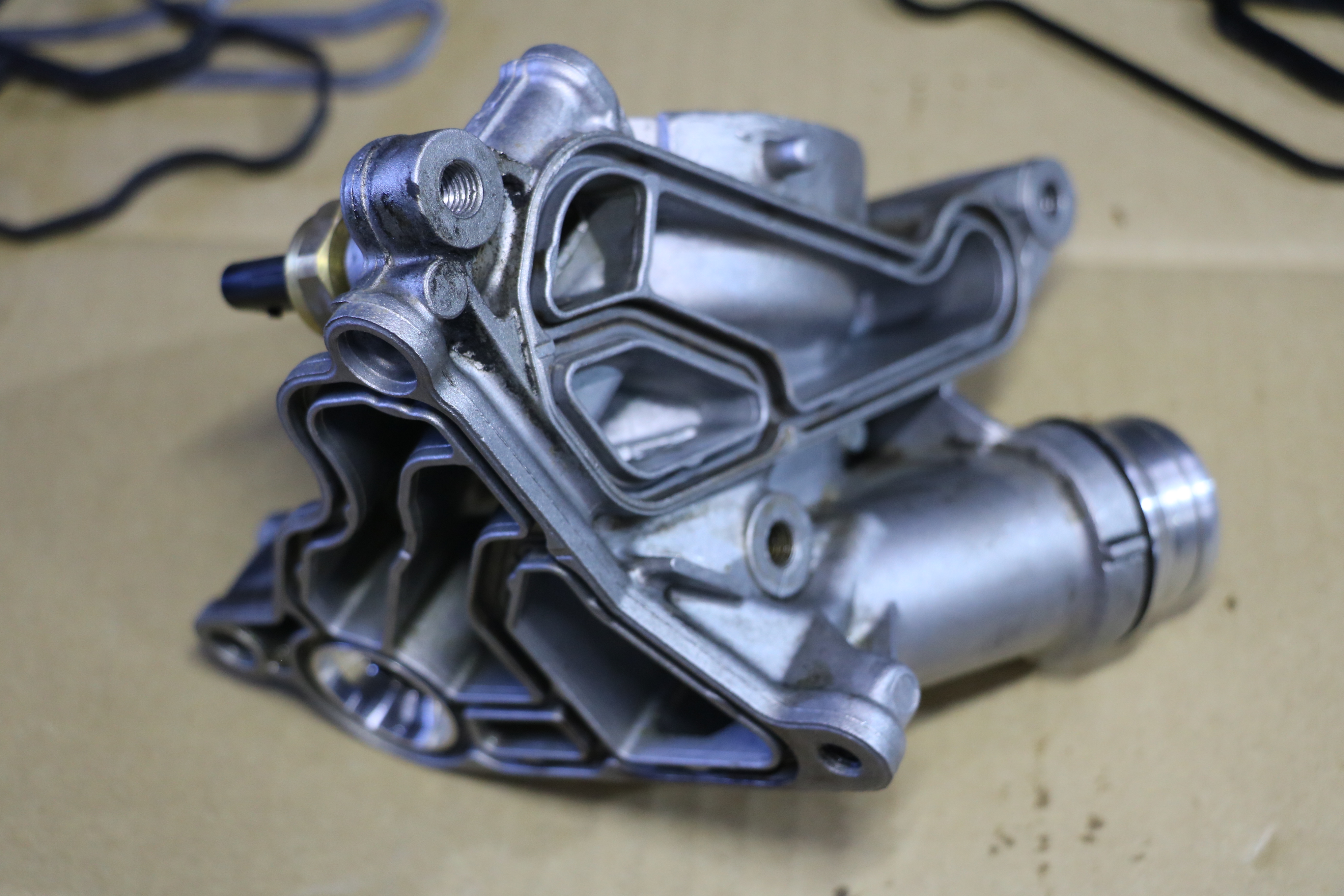

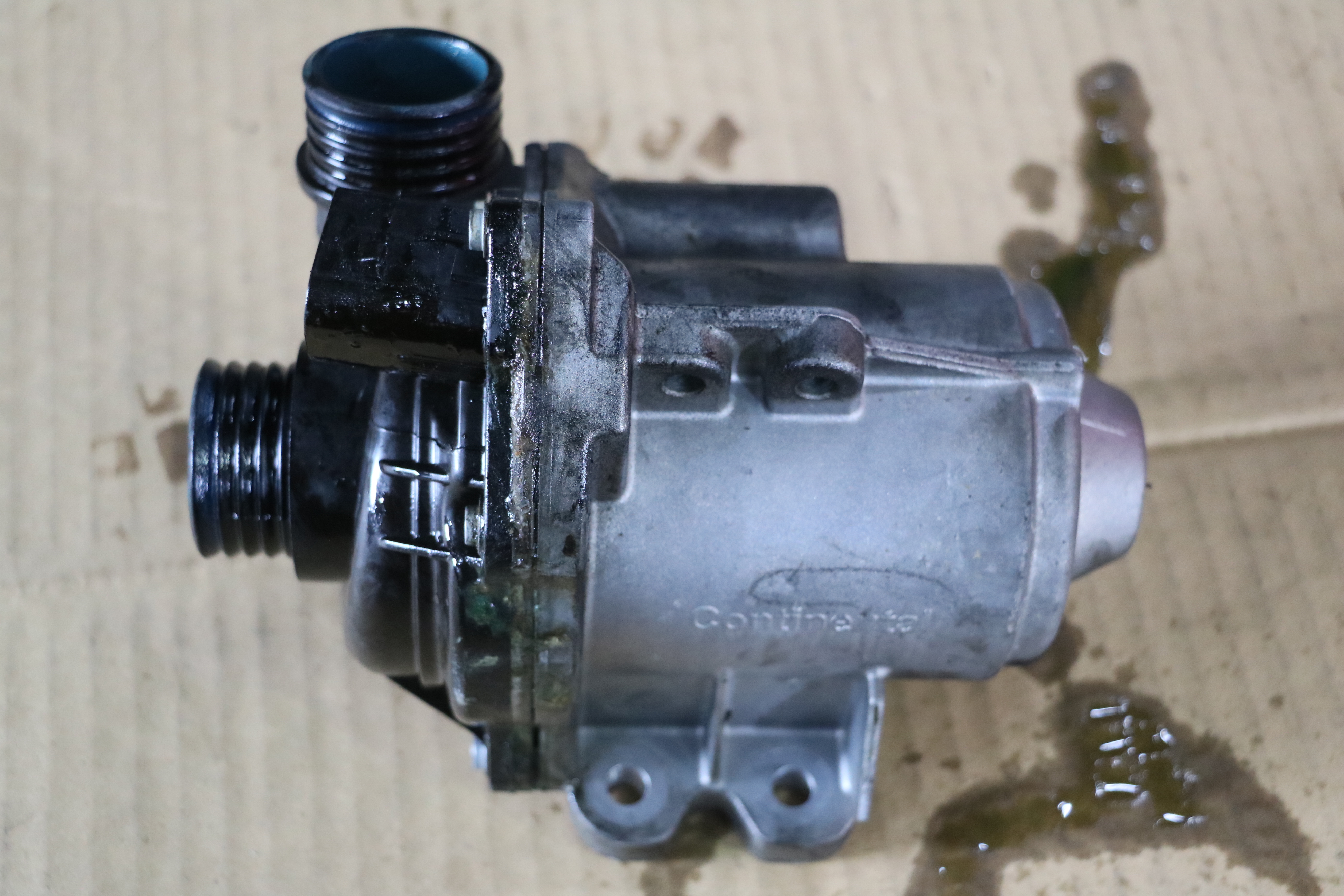

＜　取り外した　ウォーターポンプ　＞







＜　取り出した　エンジン側はこんな感じです　＞







＜　新品のウォーターポンプの取り付け　＞







ウォーターポンプの交換が終わり、オイルエレメントケース/クーラーコンデンサーを取り付け





組み上げていきます。

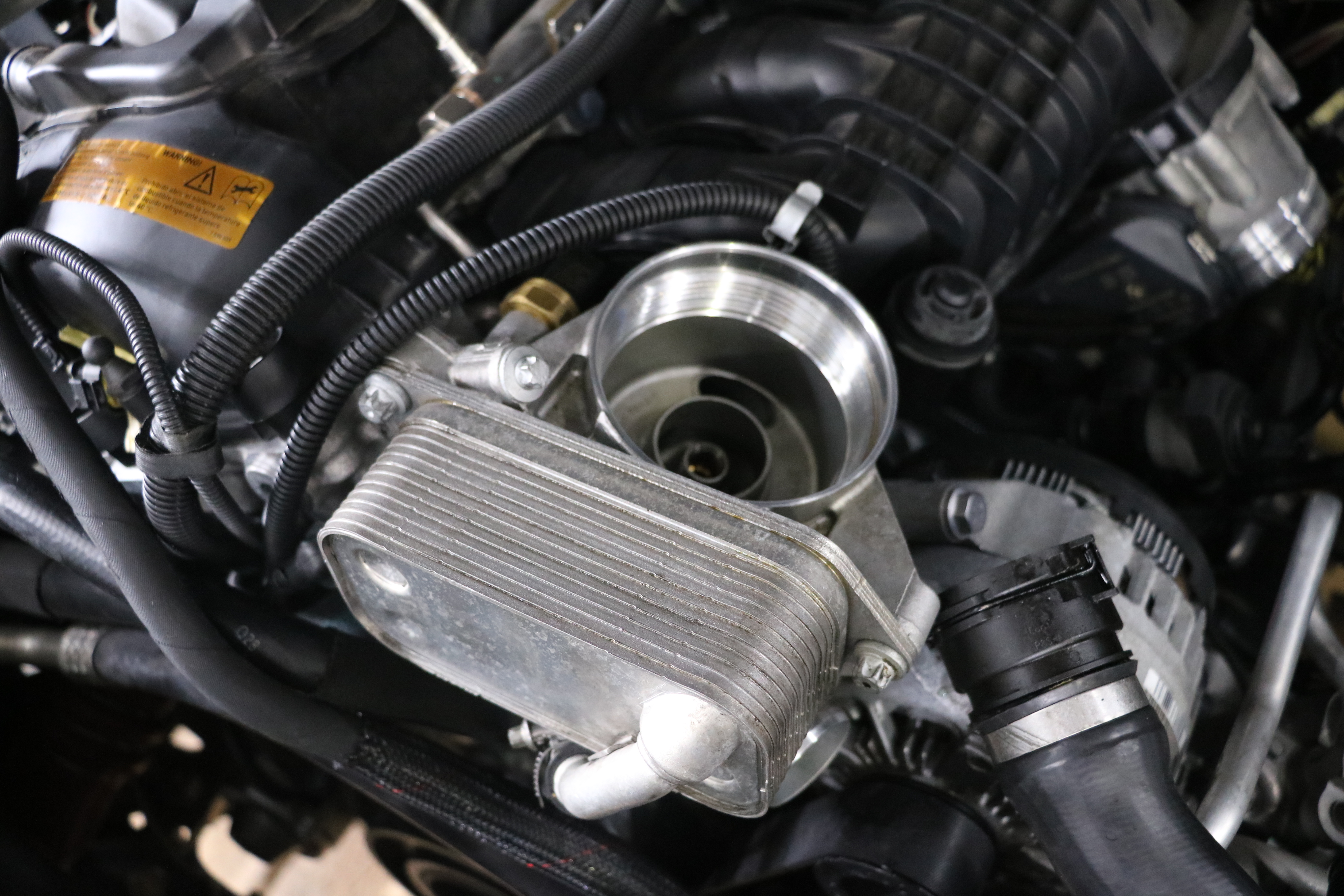

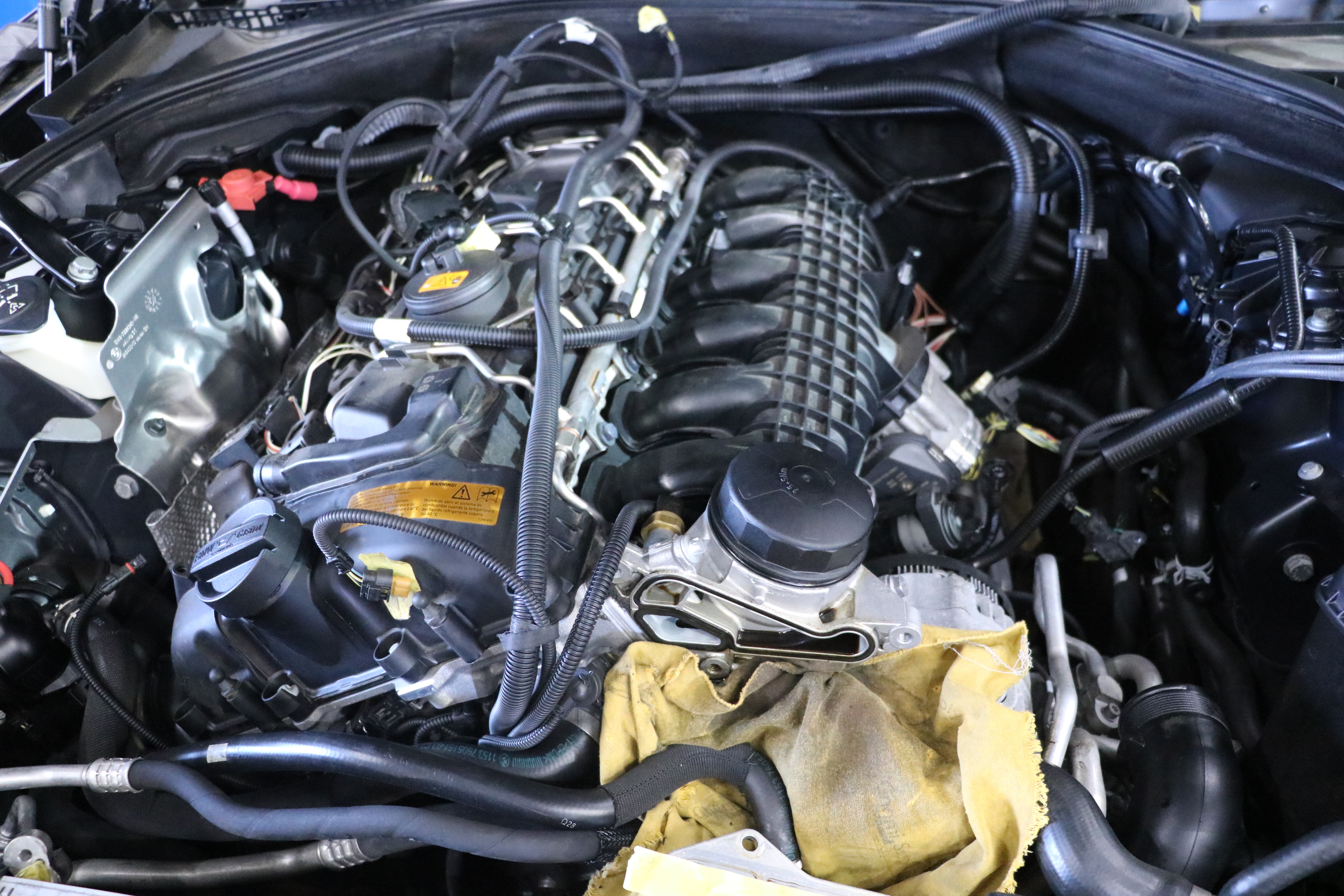

＜　オイルエレメントケースの取り付け　＞

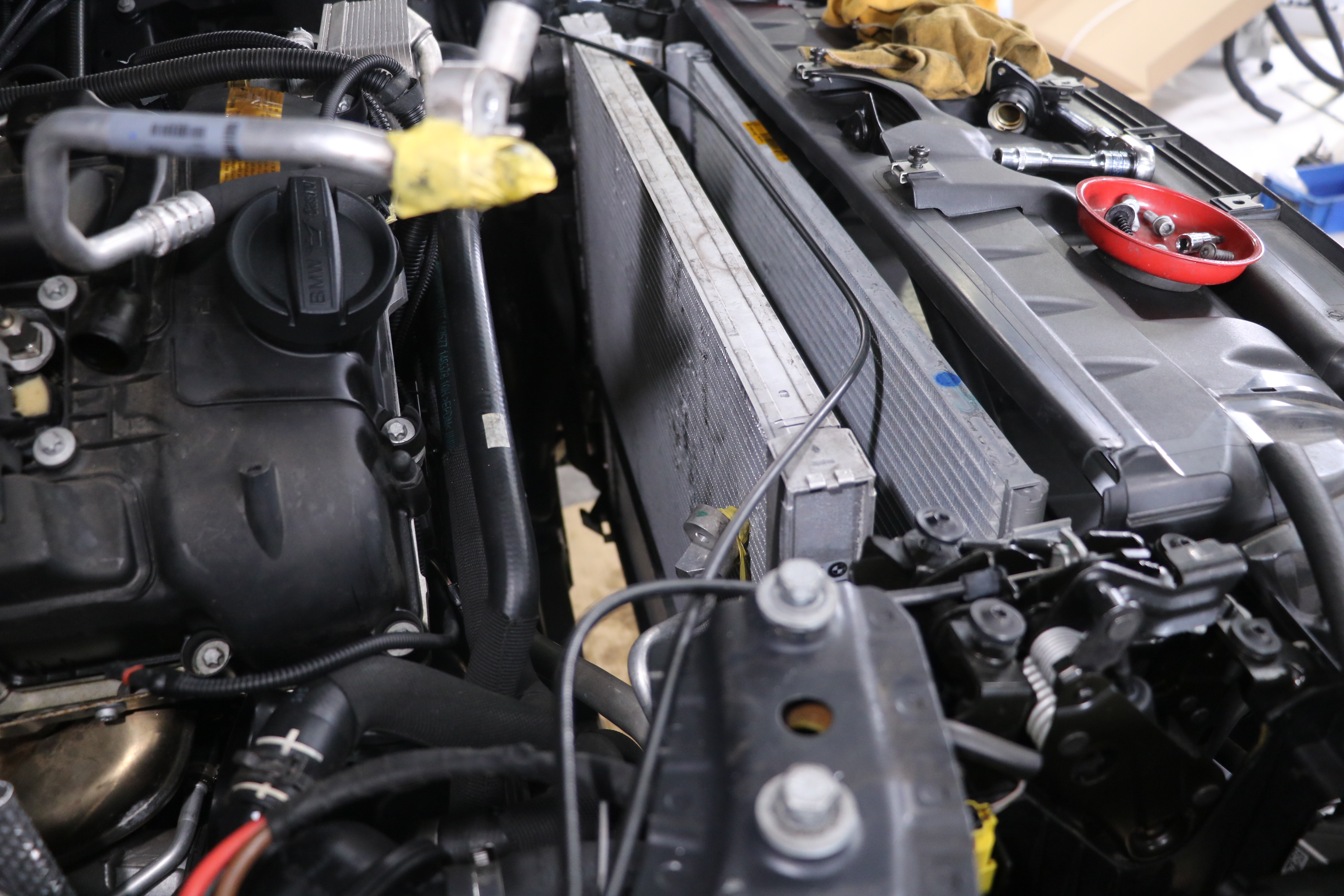

＜　クーラーコンデンサーの取り付け　＞







バイパスホースが、割れていたので交換を行っています。

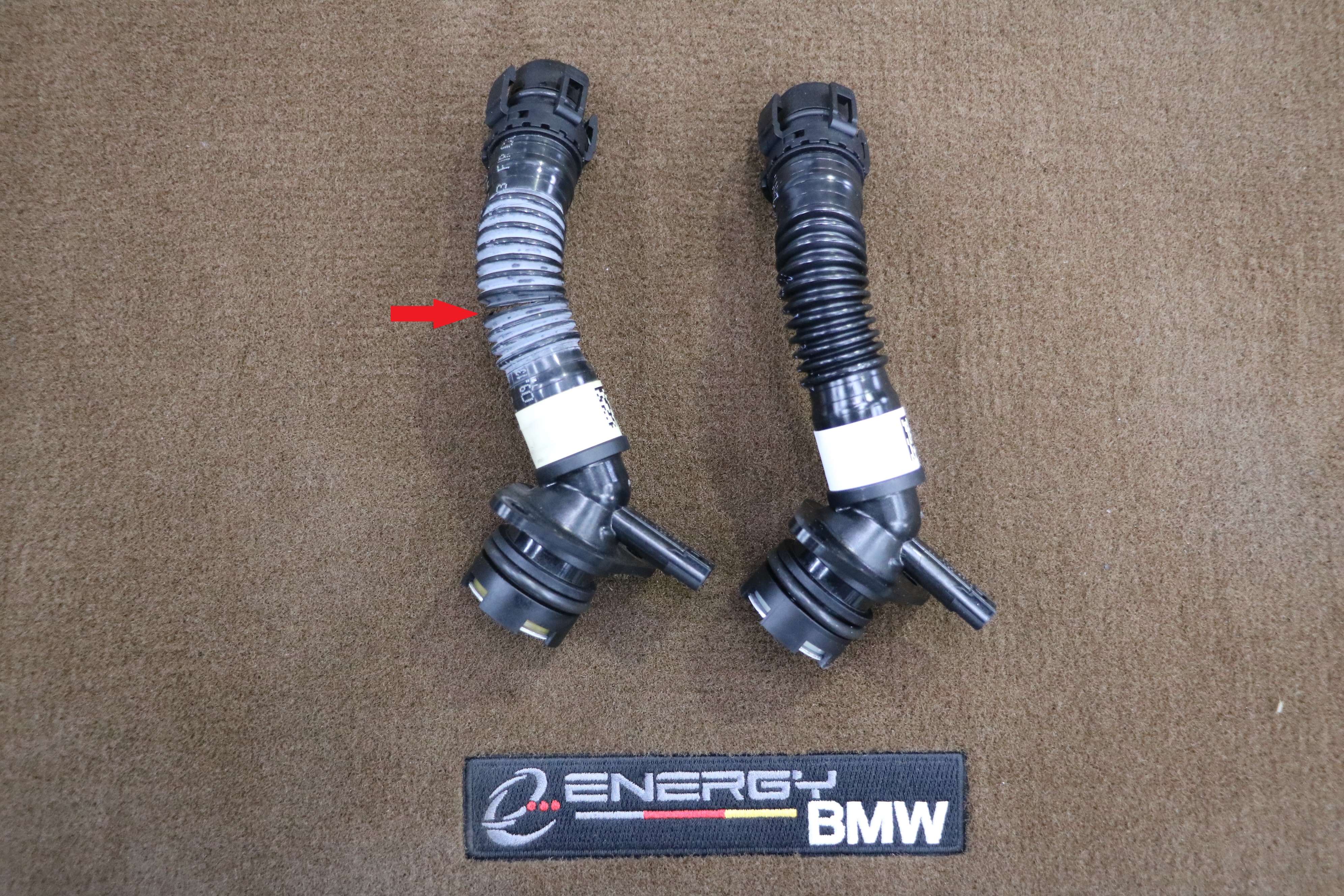

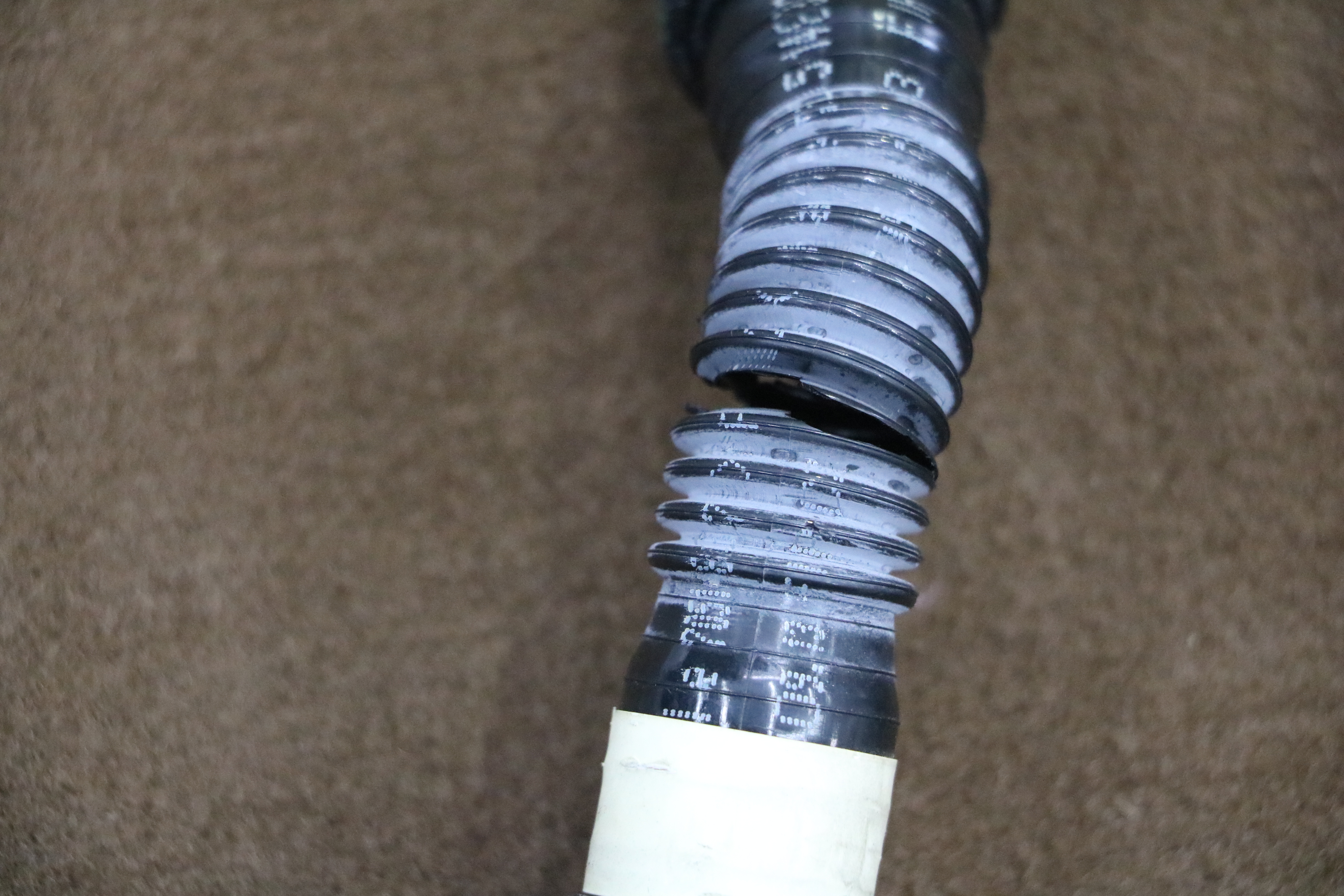

＜　左側赤矢印の部分に割れ　右側が新品パーツ　＞







真上からみると、解らないのですが上の画像の様に横から見ると割れています。





更に、下から見ると・・・ザックリ。

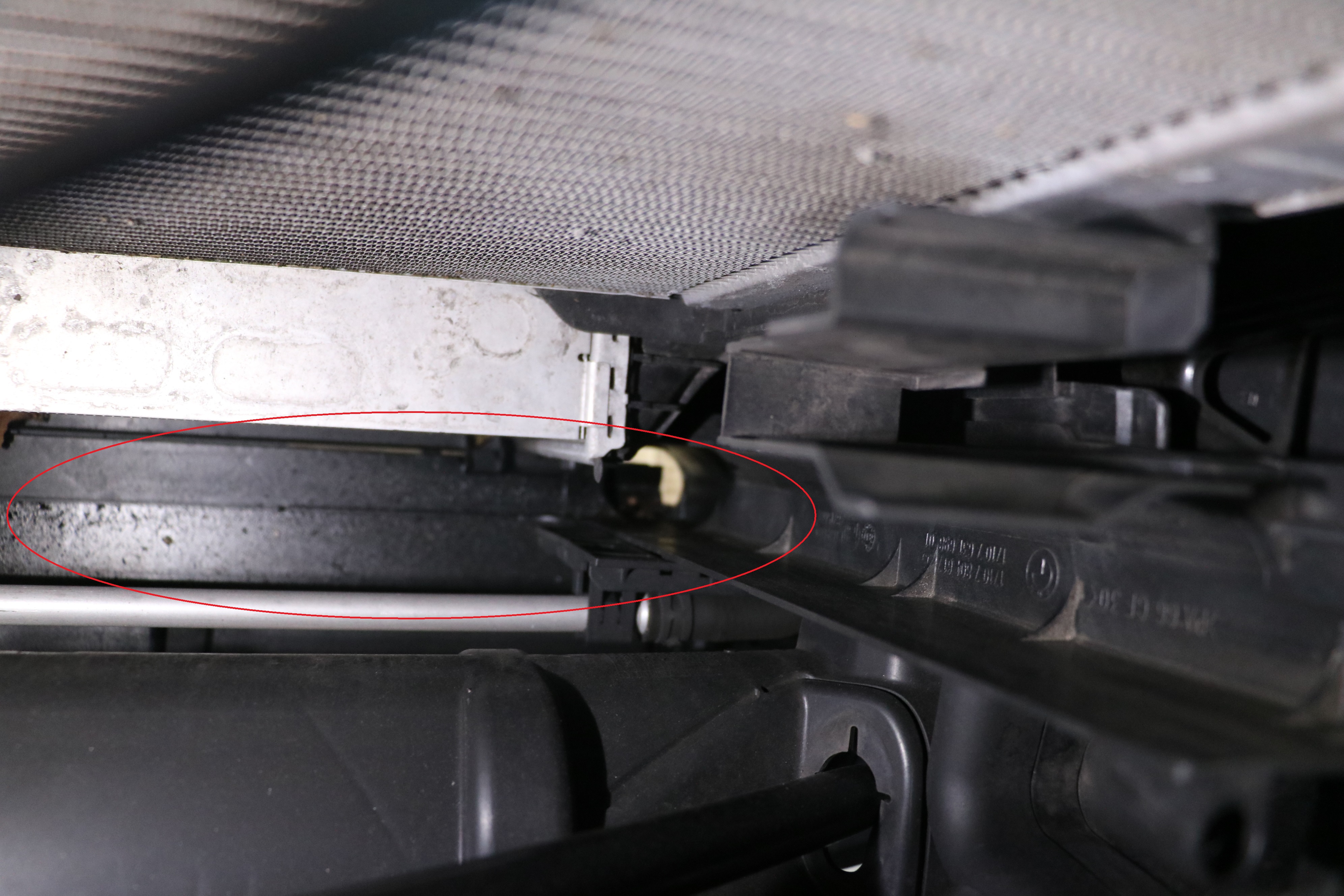

＜　取り替えたバイパスホースは、コチラの場所になります。＞







色んな作業を行っていると、こんな感じで追加部品が発生する事があります。





エンジンルームを組み上げて、エンジンオイルを入れ　クーラントを入れ





ラジエター内のエアー抜きは、自動でウォーターポンプを回して行います。

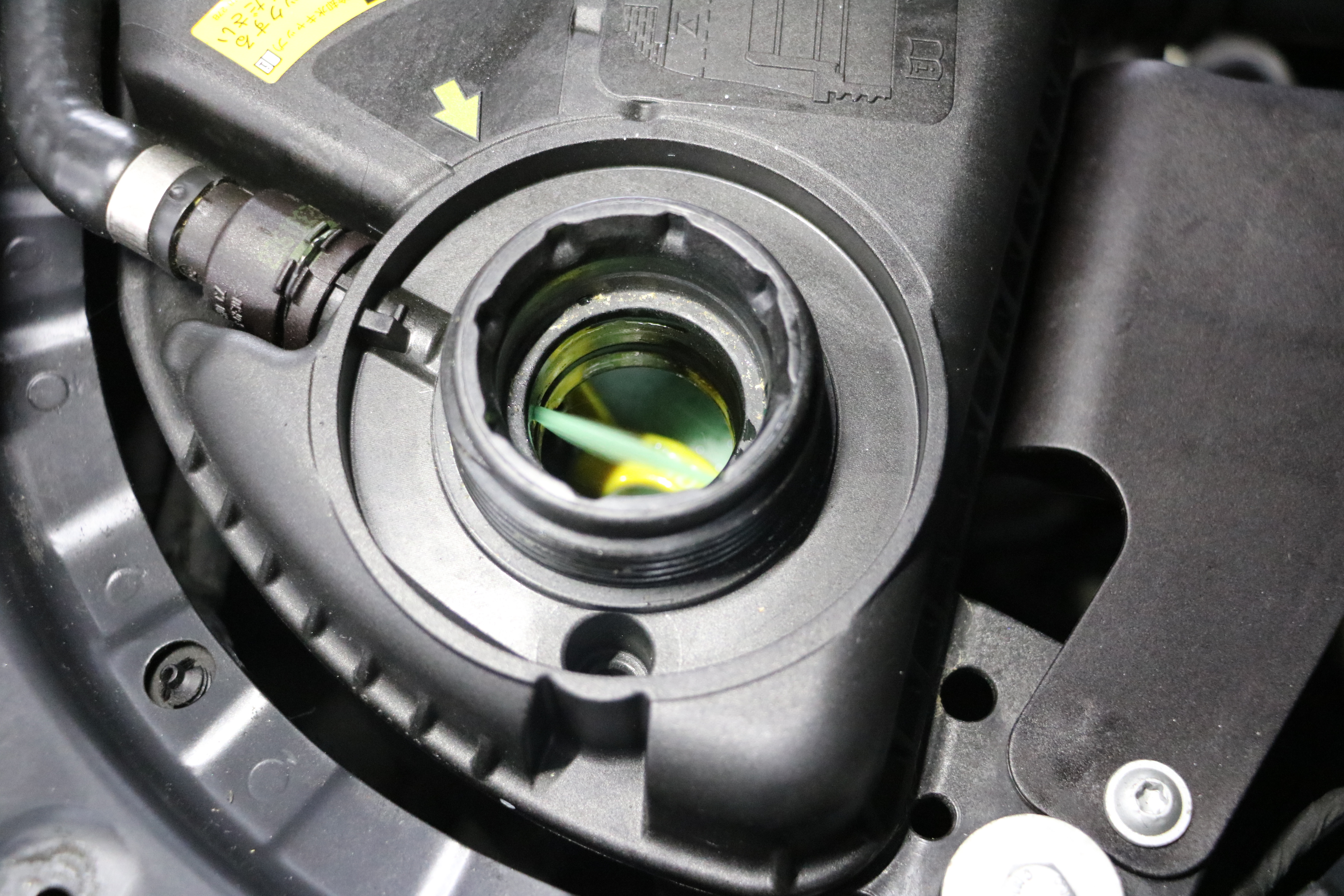

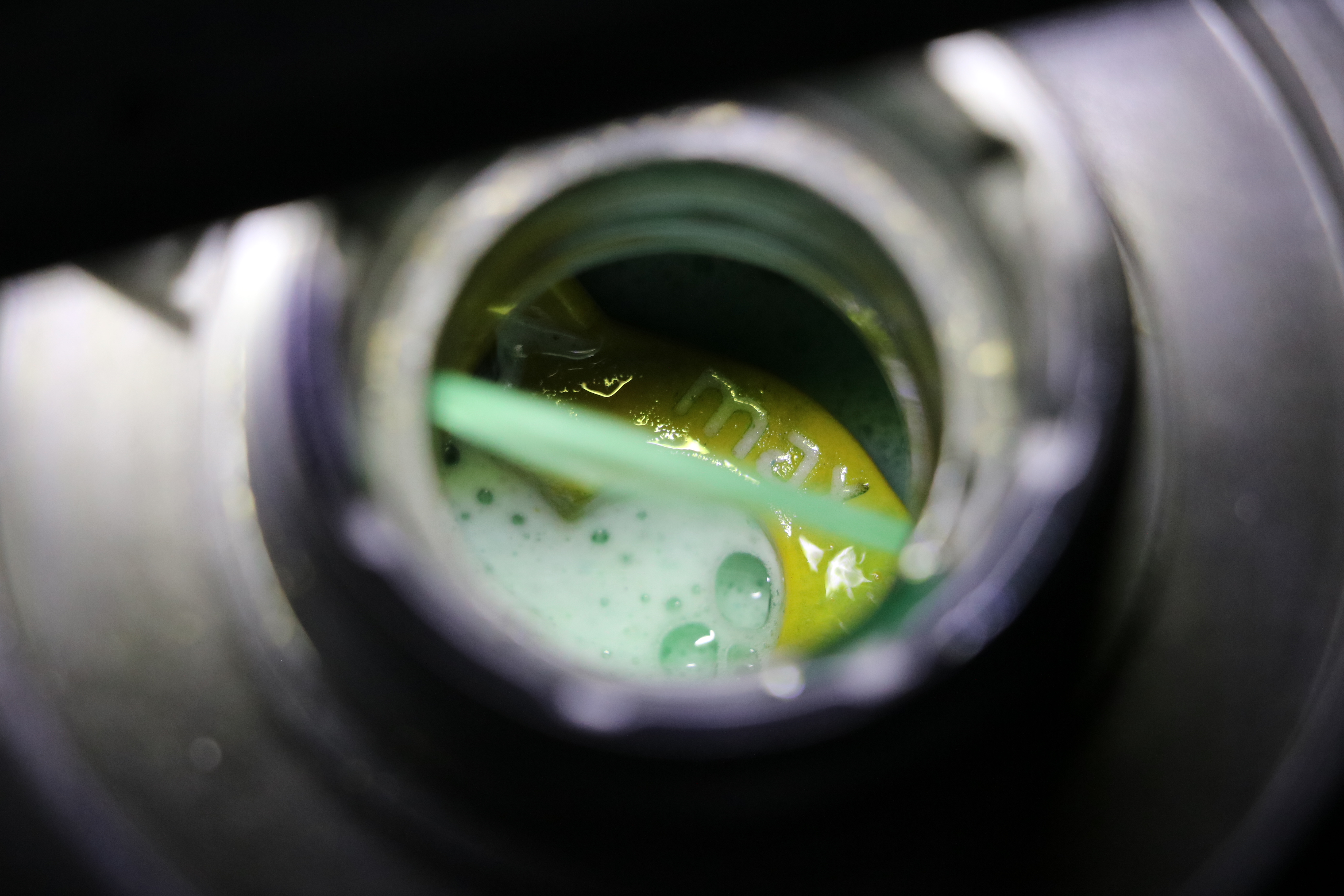

＜　ラジエター内のエアー抜き　（白い泡がエアー）＞













エンジンの掛けれる状態になると、クーラー真空引き/ガスチャージを行います。

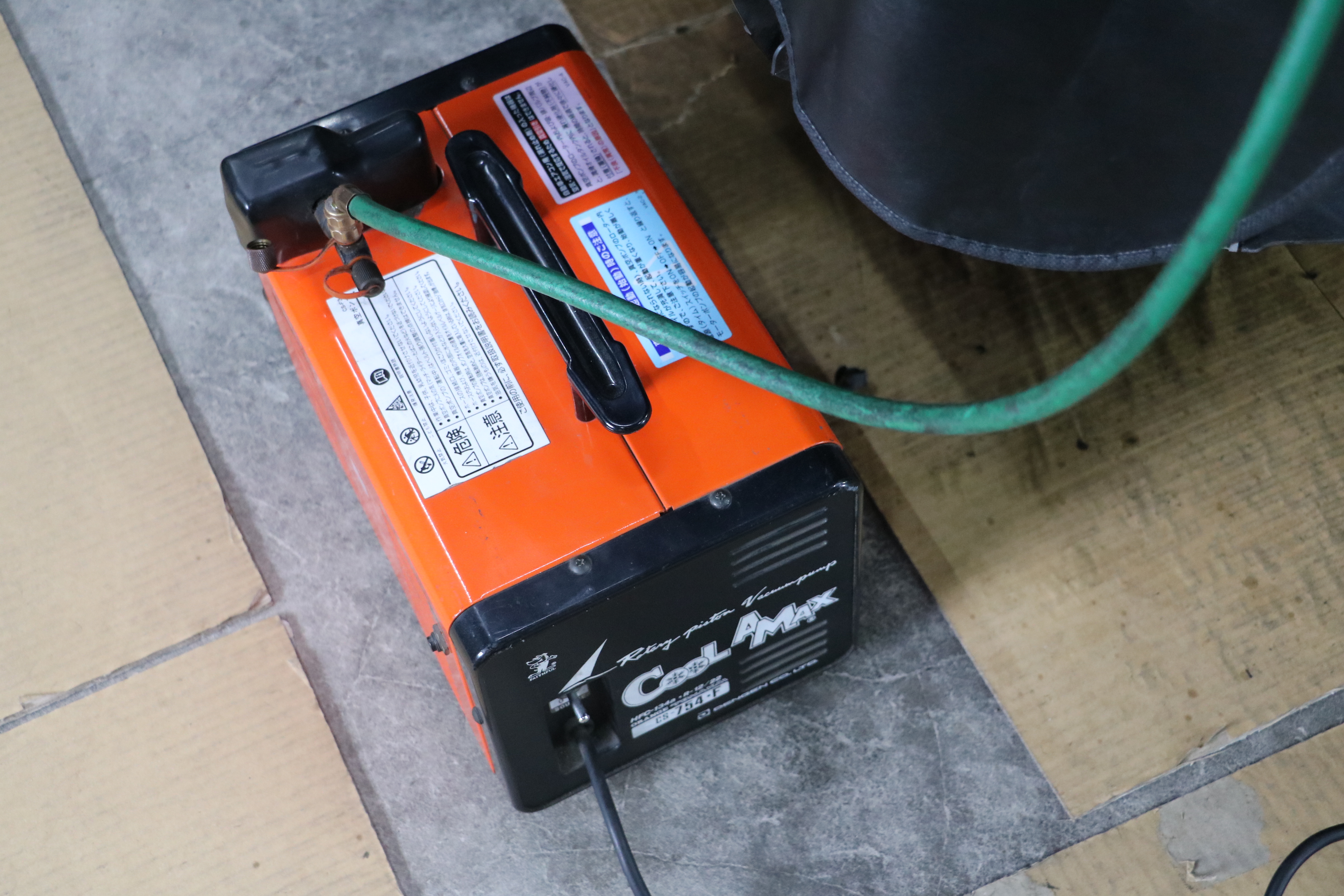

＜　クーラー真空引き　＞













真空引きが終えクーラーガスを入れていき、エンジン始動しエアコン風量MAXでガスチャージ！





エアコンのガスチャージが終わると、エアコンの風量をMAXにすると「ゴォ〜〜〜！」と、聴こえる

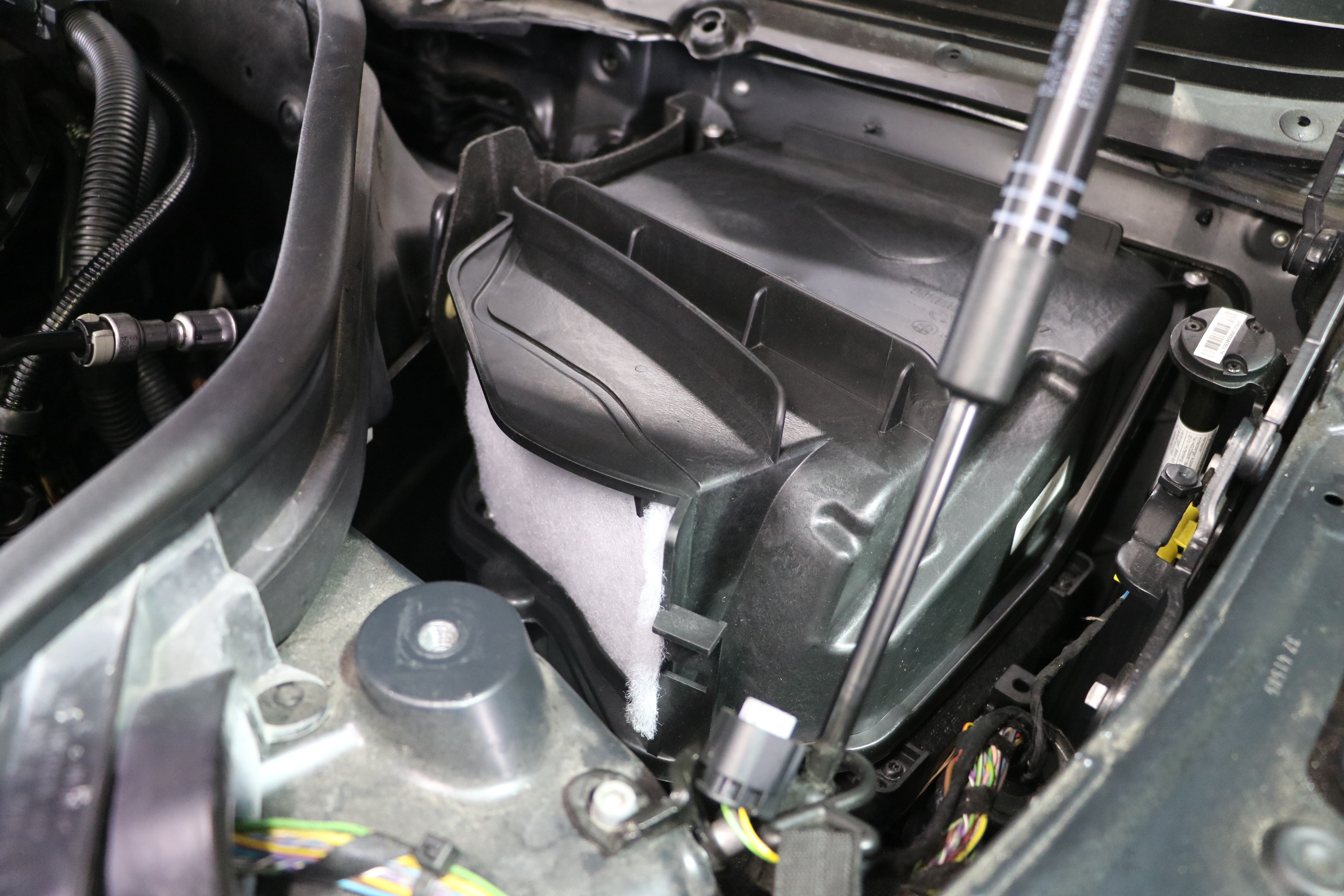

修理依頼を行います。エンジンルームにある左側隅のカバーを外してブロアーモーターケースの確認。

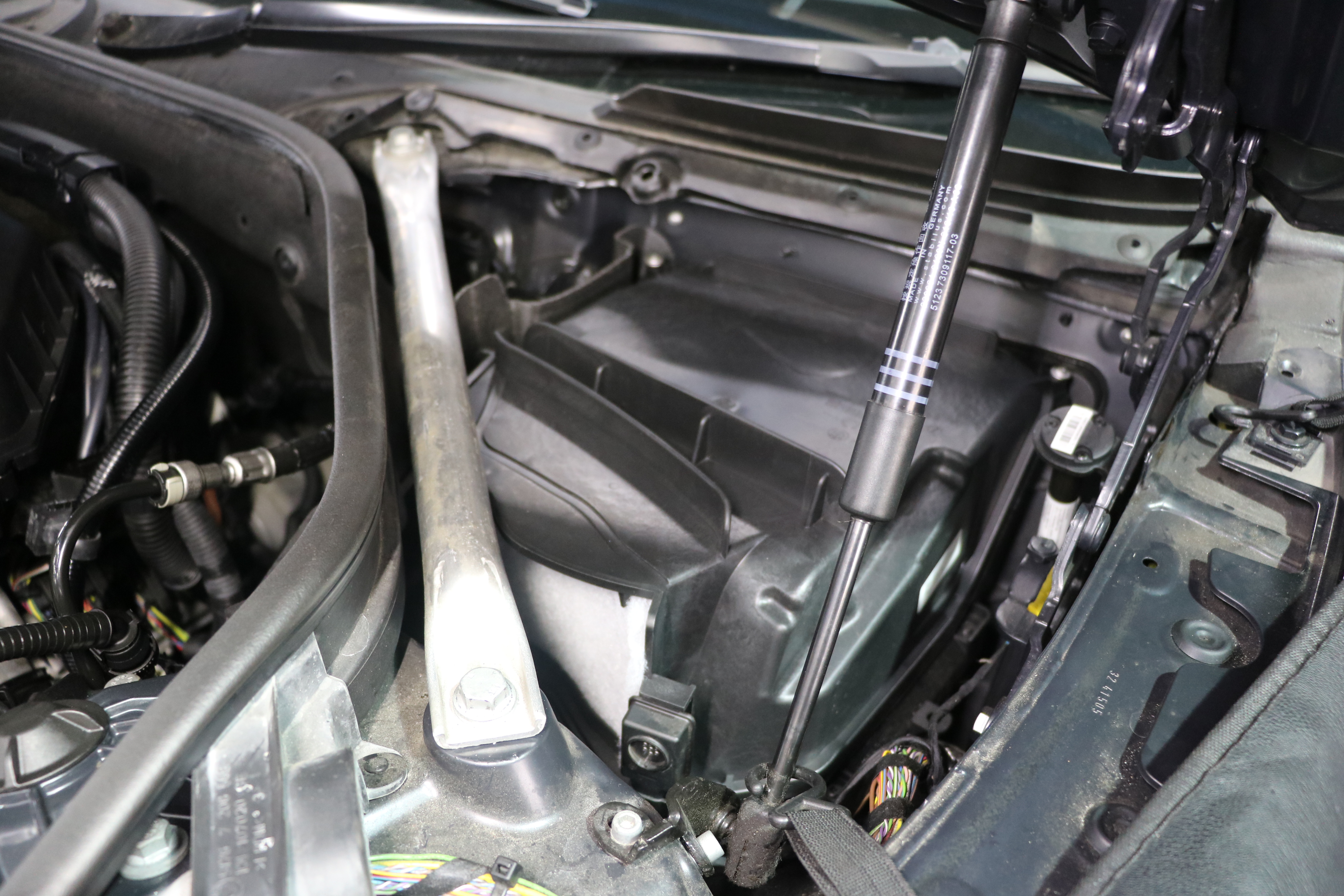

赤矢印の部分、スポンジが無くなっているのが目視出来ます。





このスポンジが、ブロアーモーター内に入り込み音を鳴らす原因となったり、





枯れ葉などが、ブロアーモーター内に入り込み「ゴォ〜〜〜」と、音を出す原因となります。

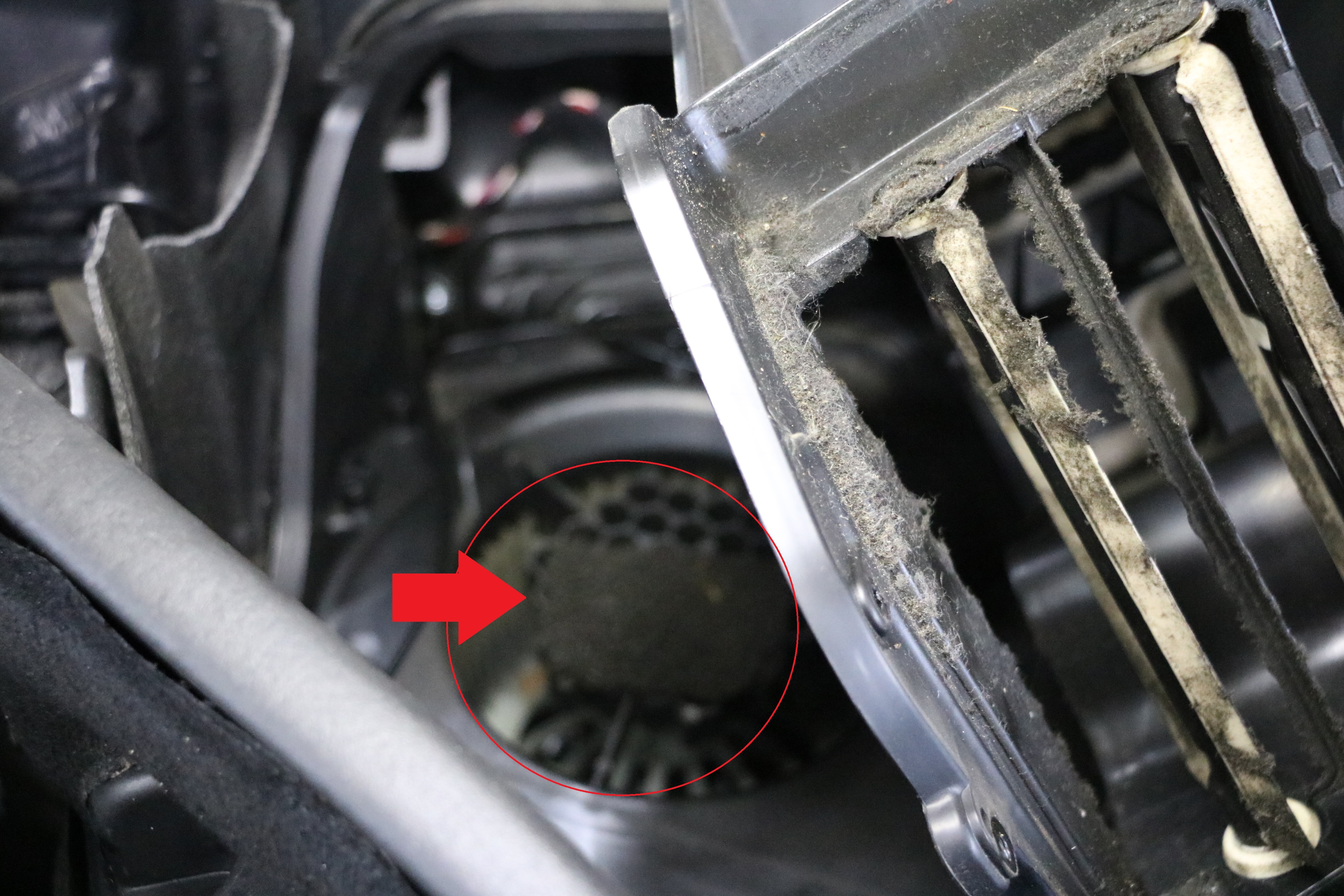

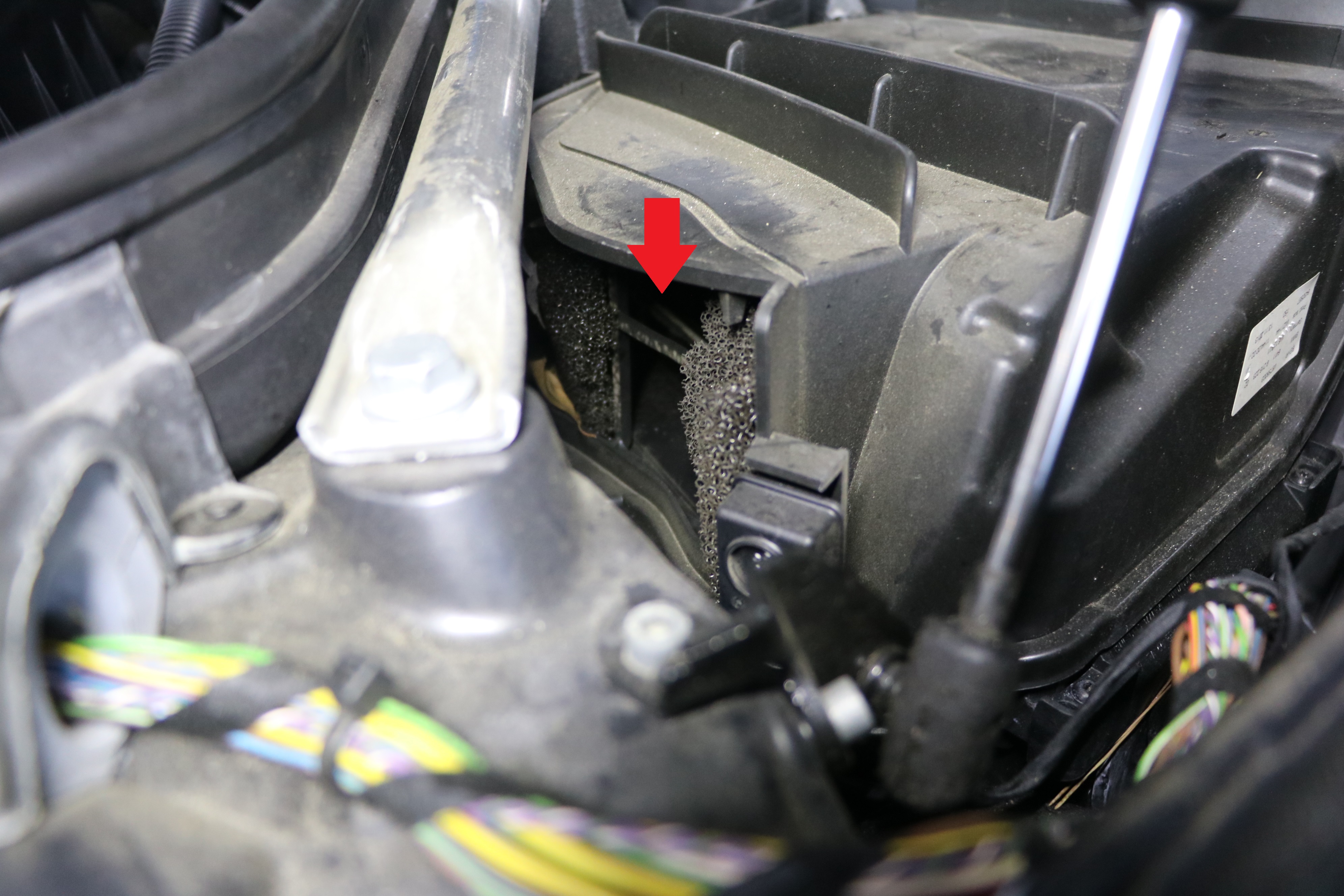

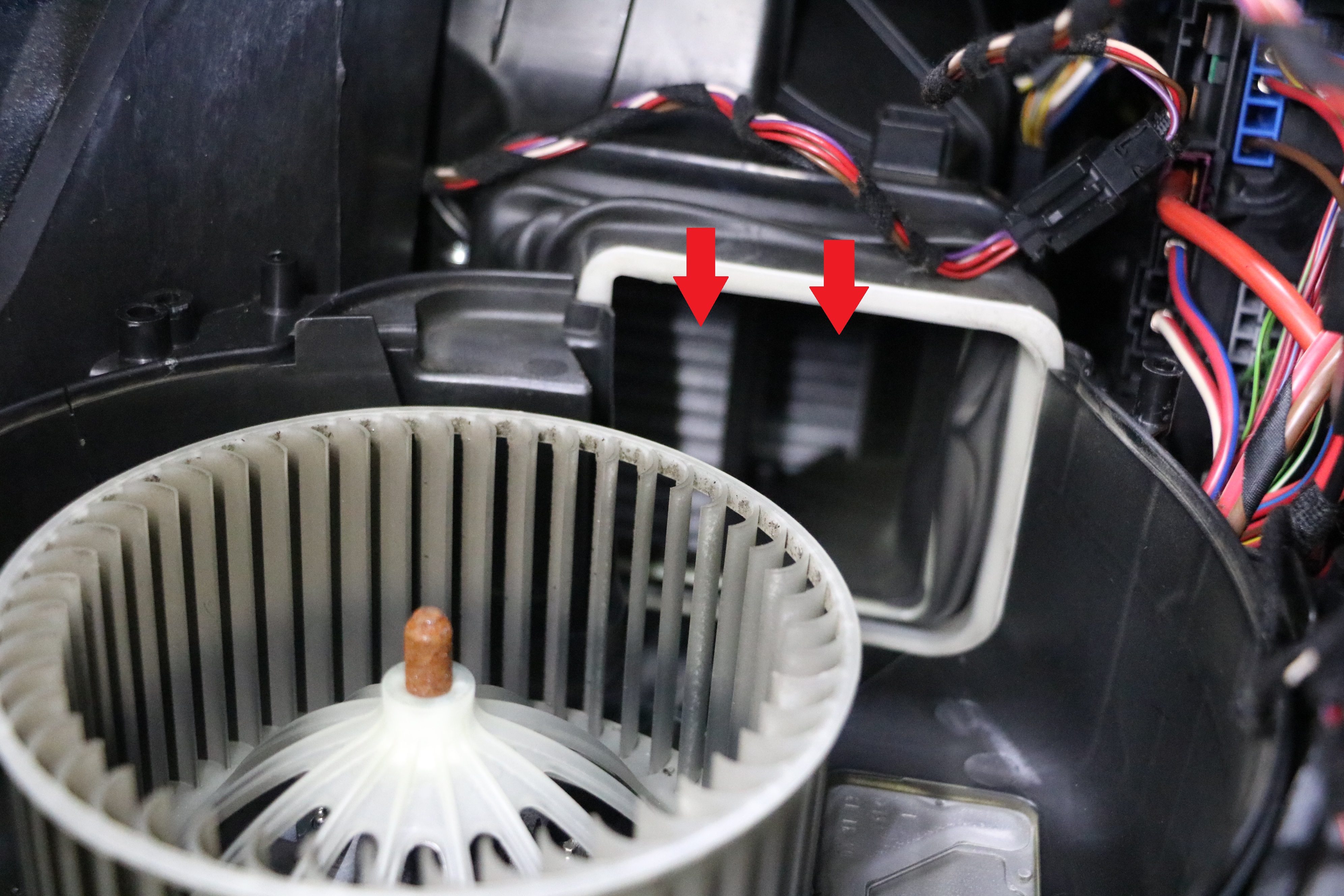

＜　赤矢印の部分のスポンジが無くなっています。　＞







ブロアーケースを分解していきます。







＜　赤矢印の部分がスポンジが無くなって部分　＞

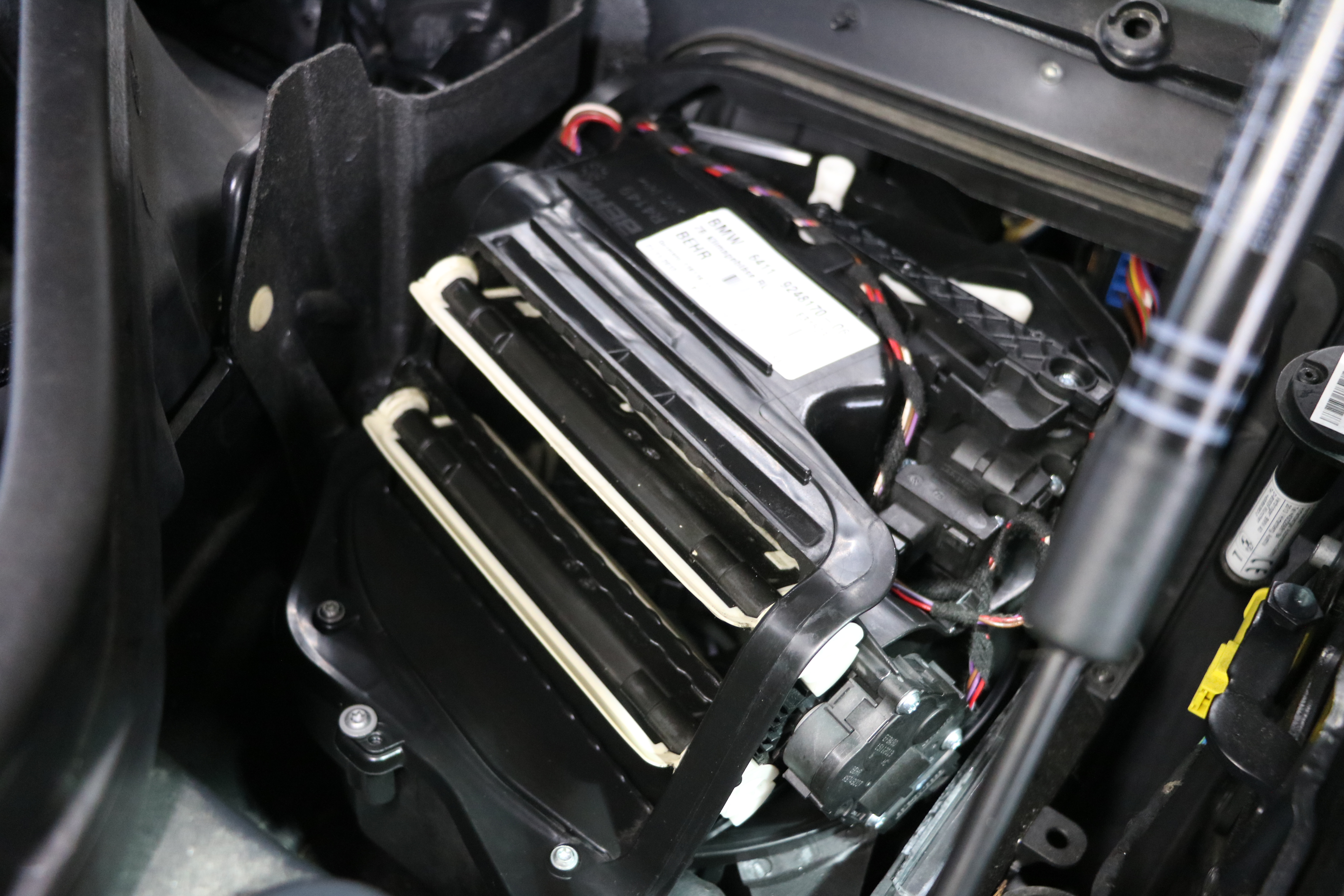

＜　フラップモーターケースを脱着　＞







＜　スポンジの破片が、ブロアーモーターの上に乗っています。　＞







フラップモーターケースを脱着し、更にブロアーモーターカバーを脱着。

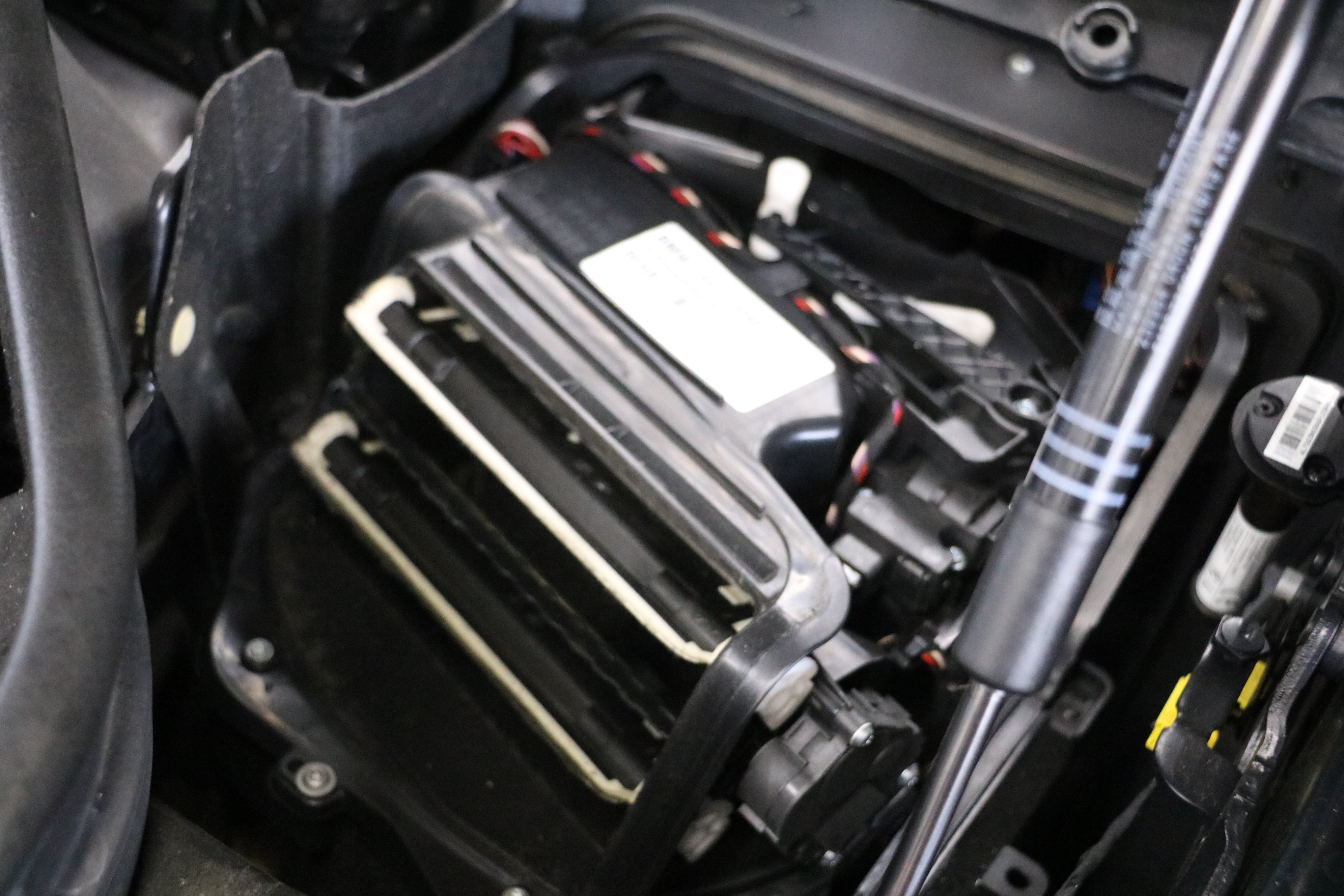

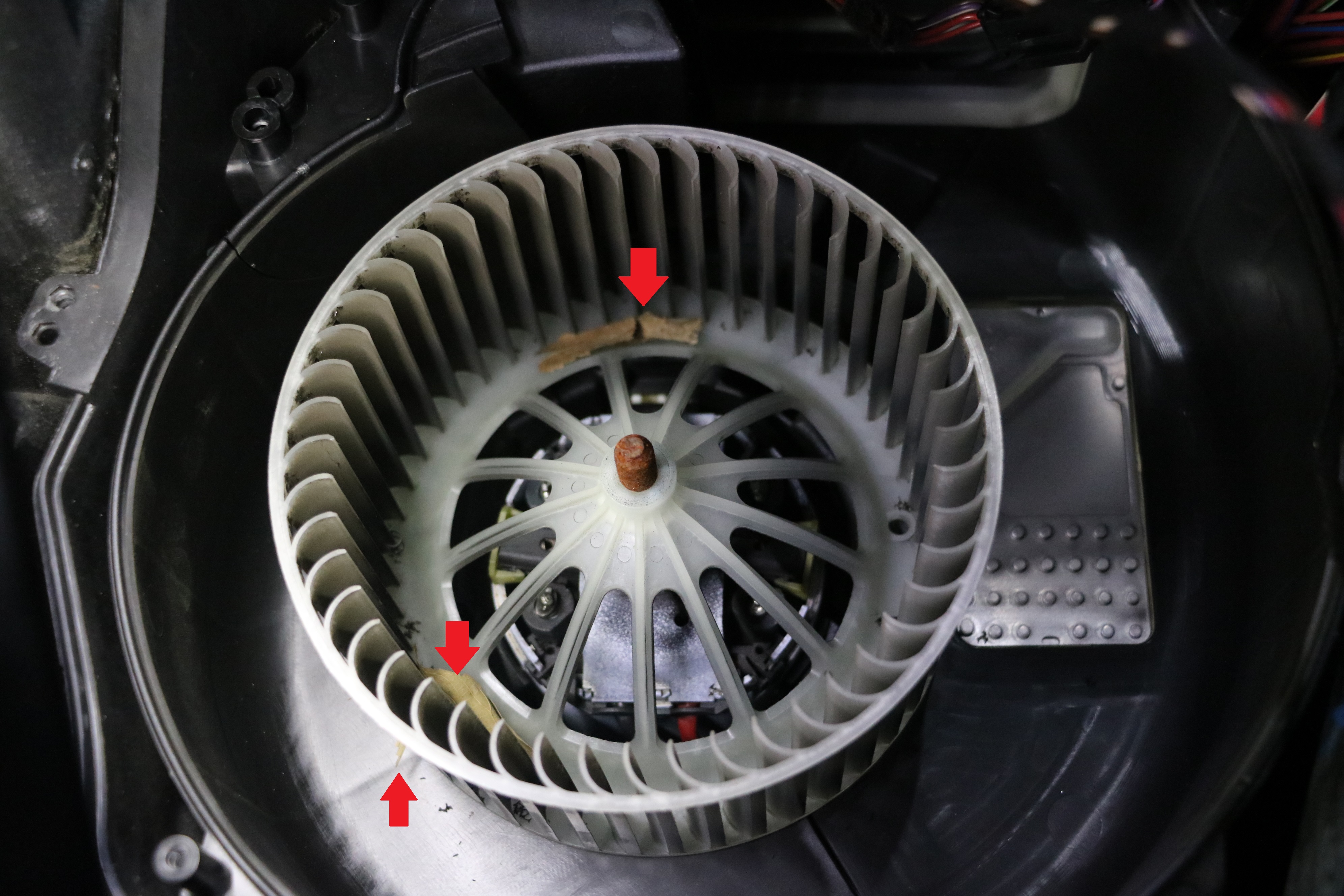

＜　ブロアーモーター内に落ち葉（音を鳴らす原因となります。）＞

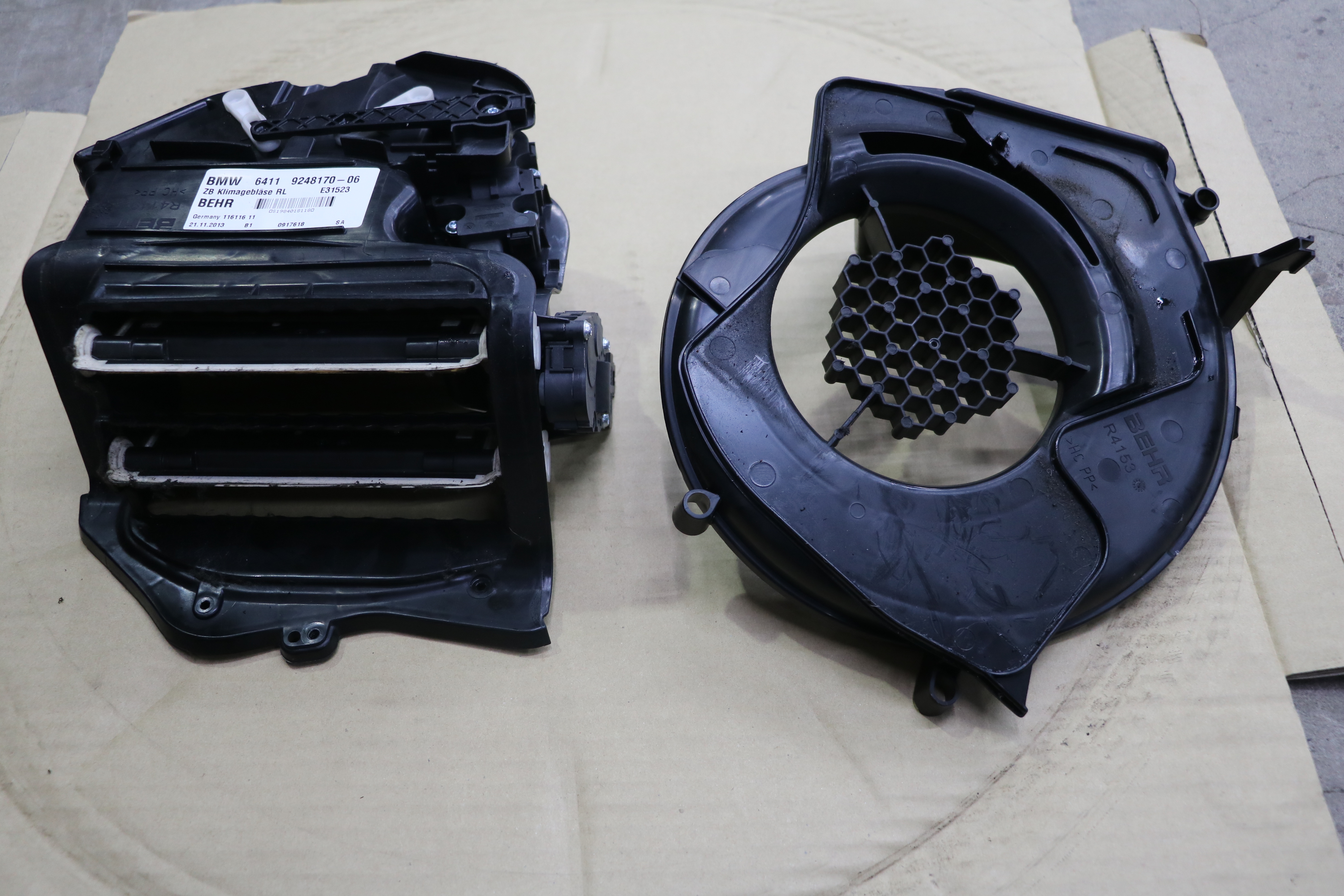

＜　取り出した　フラップモーターケース/ブロアーモーターカバー　＞







＜　因みに、ブロアーモーターの奥には室内から交換するエアコンふぃるたーが見えます　＞







ブロアーモーターを清掃　フラップモーターケース/ブロアーモーターカバーも清掃し





組み付けていき、ブロアーモーターケースを交換します。

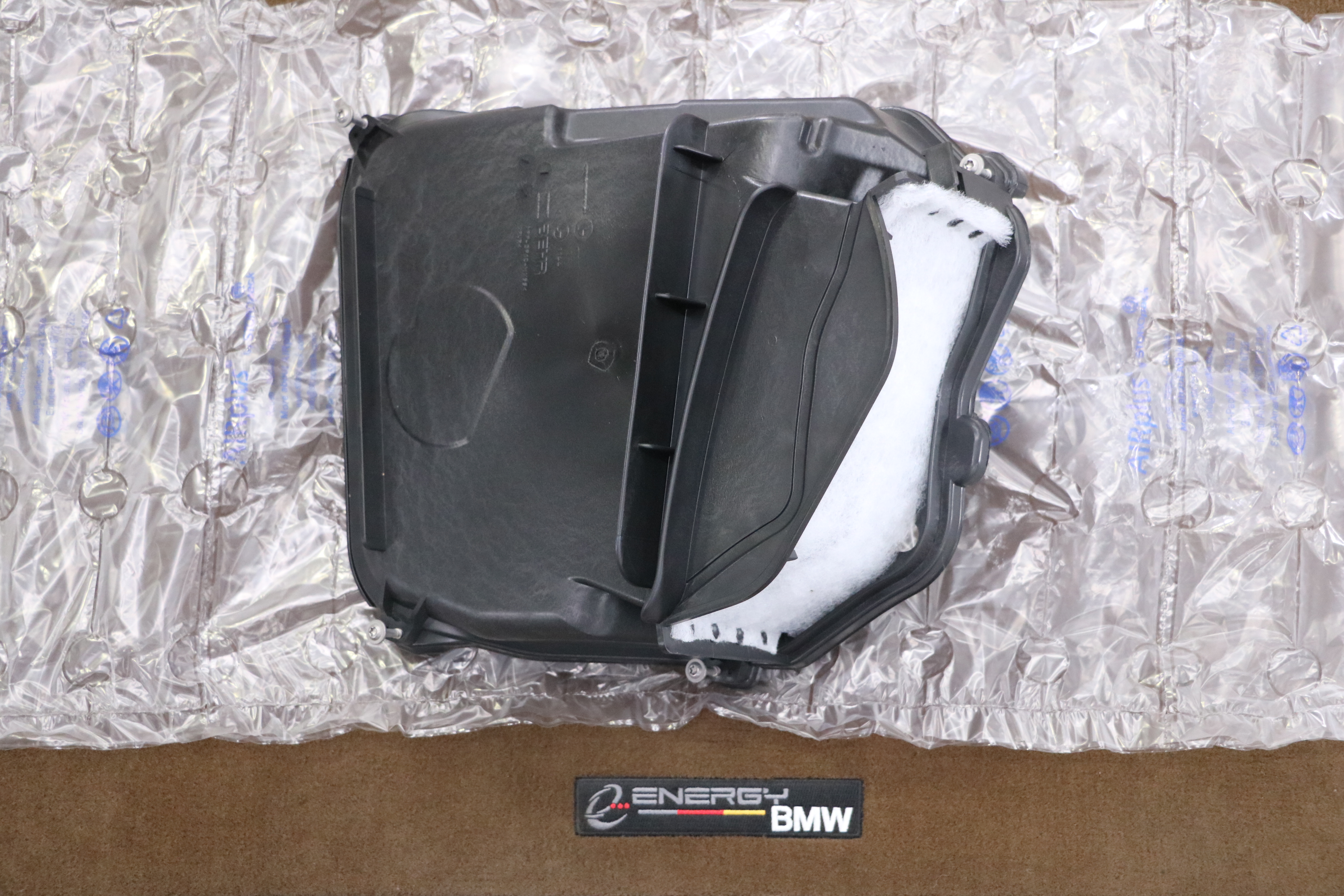

＜　新品のブロアーモーターケース　＞

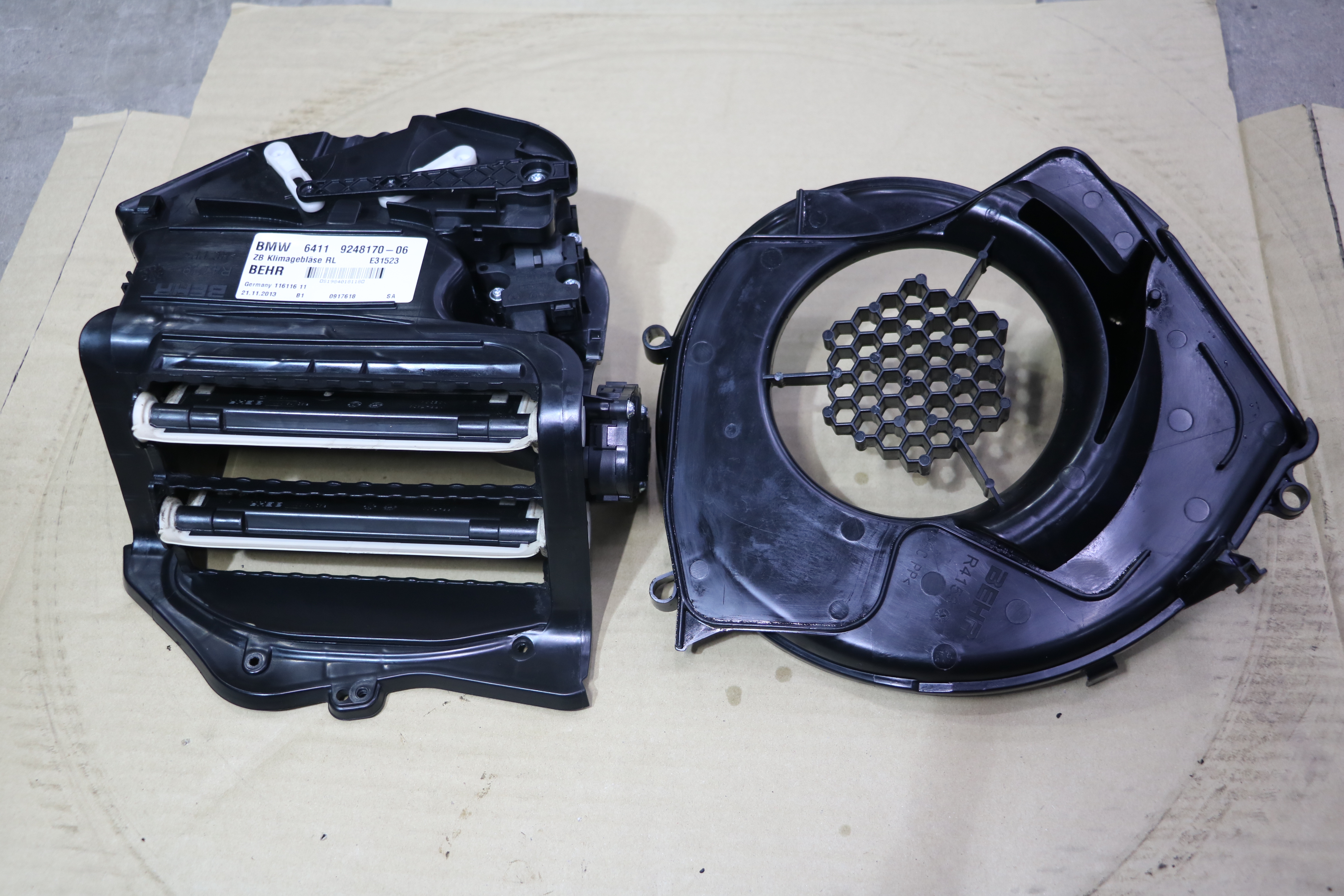

＜　清掃を済ませた　フラップモーターケース/ブロアーモーターカバー　＞







＜　組み上げていきます。＞



















もう少しお時間の方を頂戴致しますが、出来上がりを楽しみにお待ちくださいませ。





ｂｙ−山下
