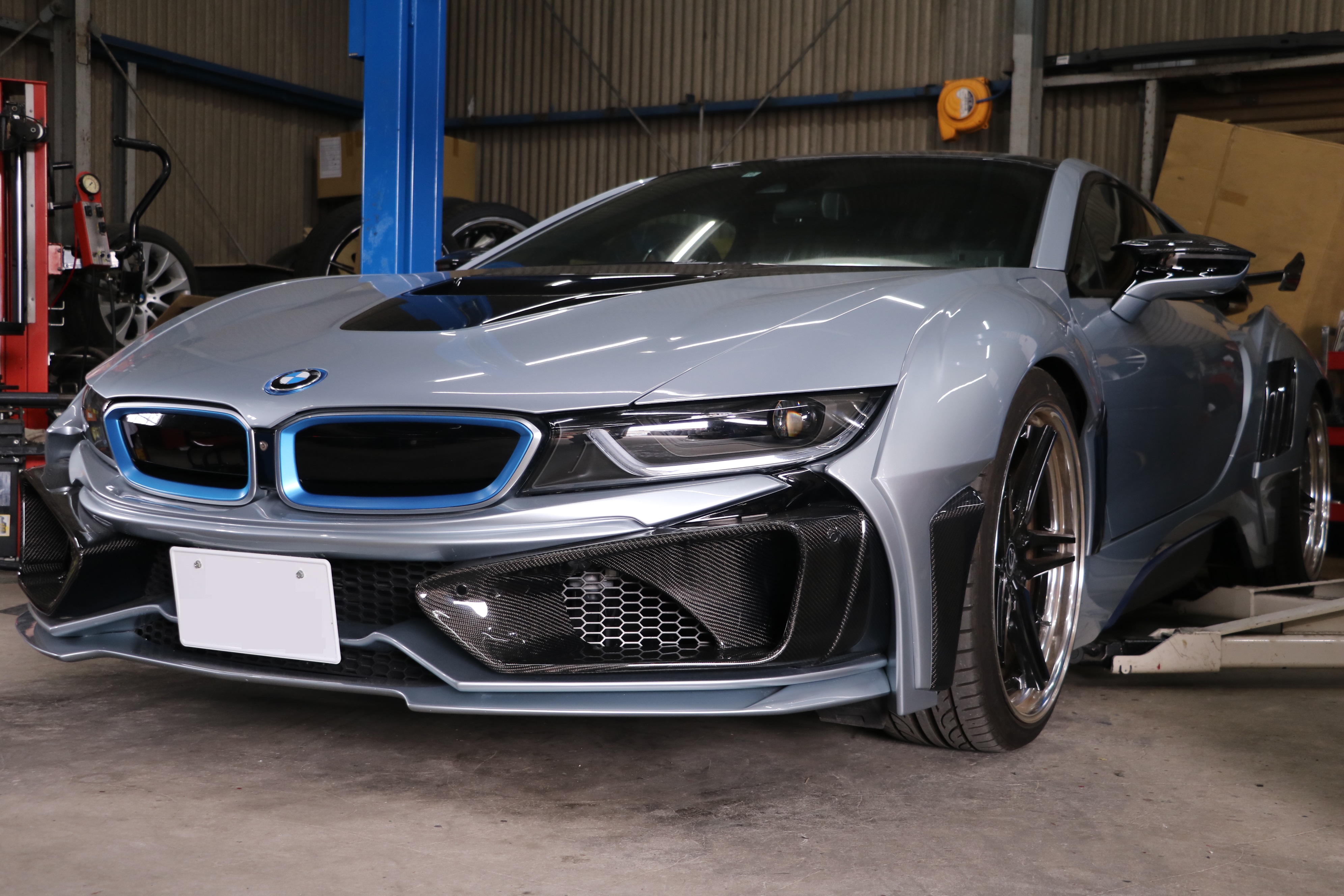

こちらの　i8　ご注文頂きましたオプションは・・・「CODE PHANTOM EX」

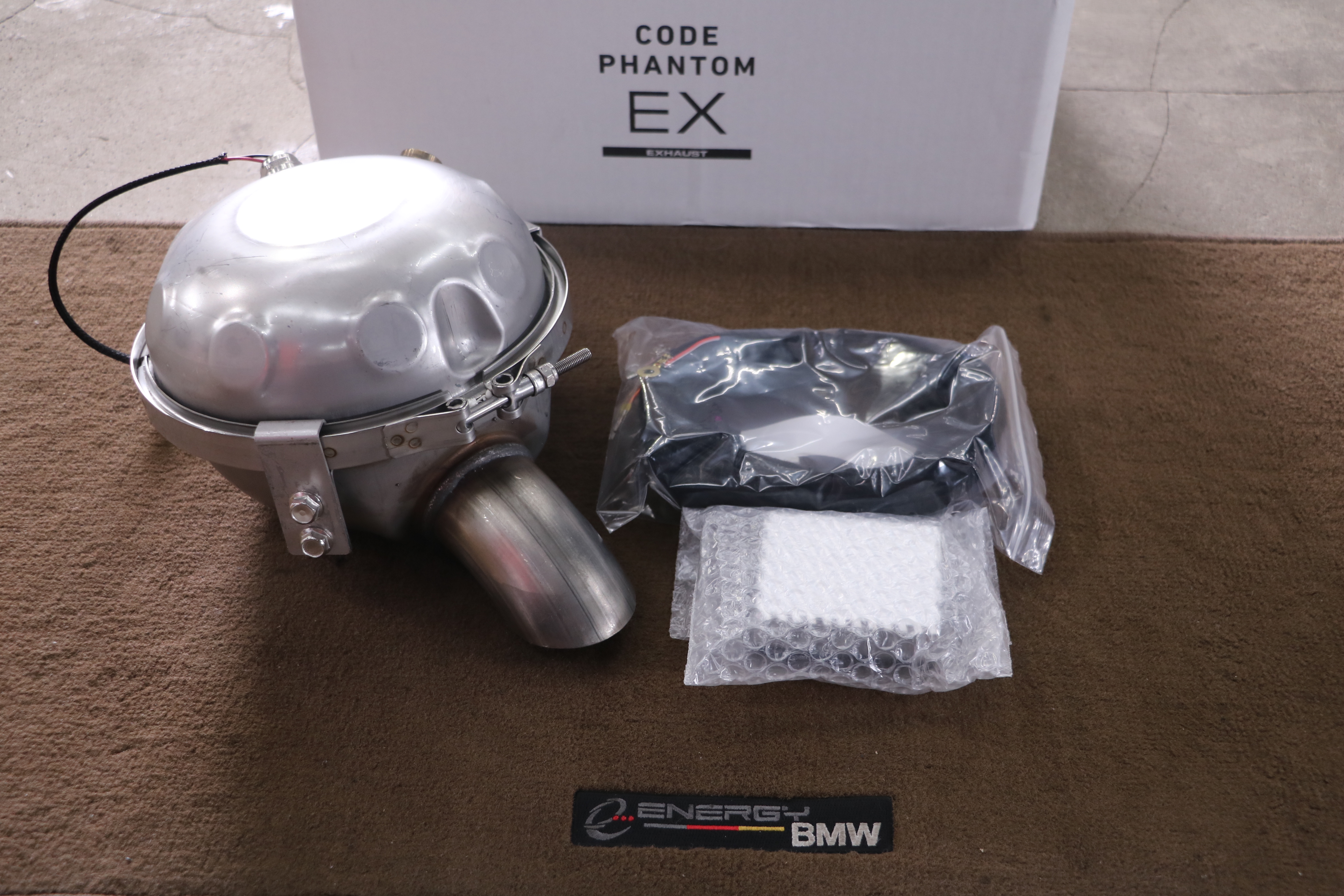

＜　取り付けさせて頂きます　CODE PHANTOM EX　＞









コードファントムのスピーカーからの取り付けを行います。





お車をリフトアップし、エンジンアンダーカバーを脱着





リアデュフューザー三点を脱着して純正マフラーを取り外します。

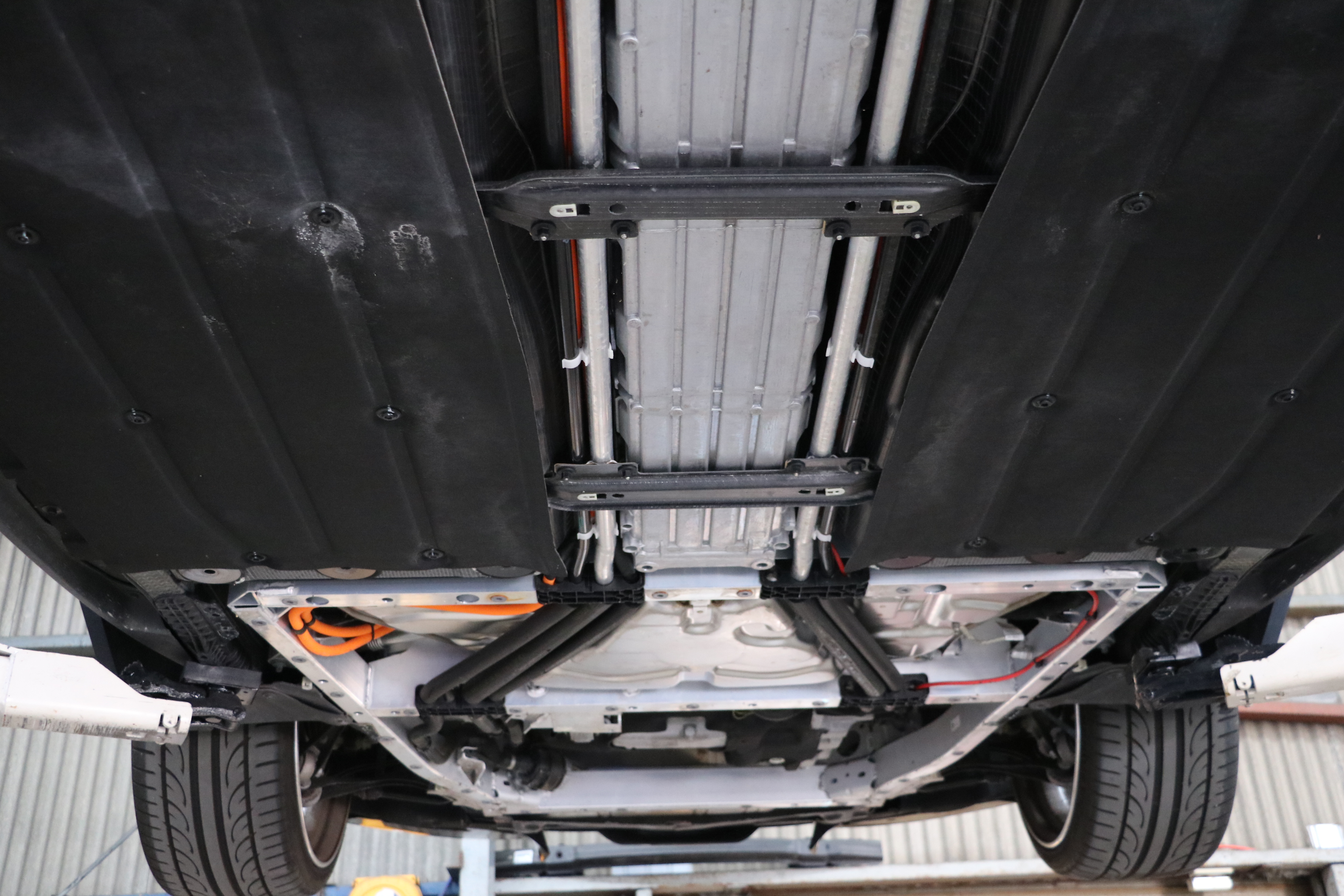

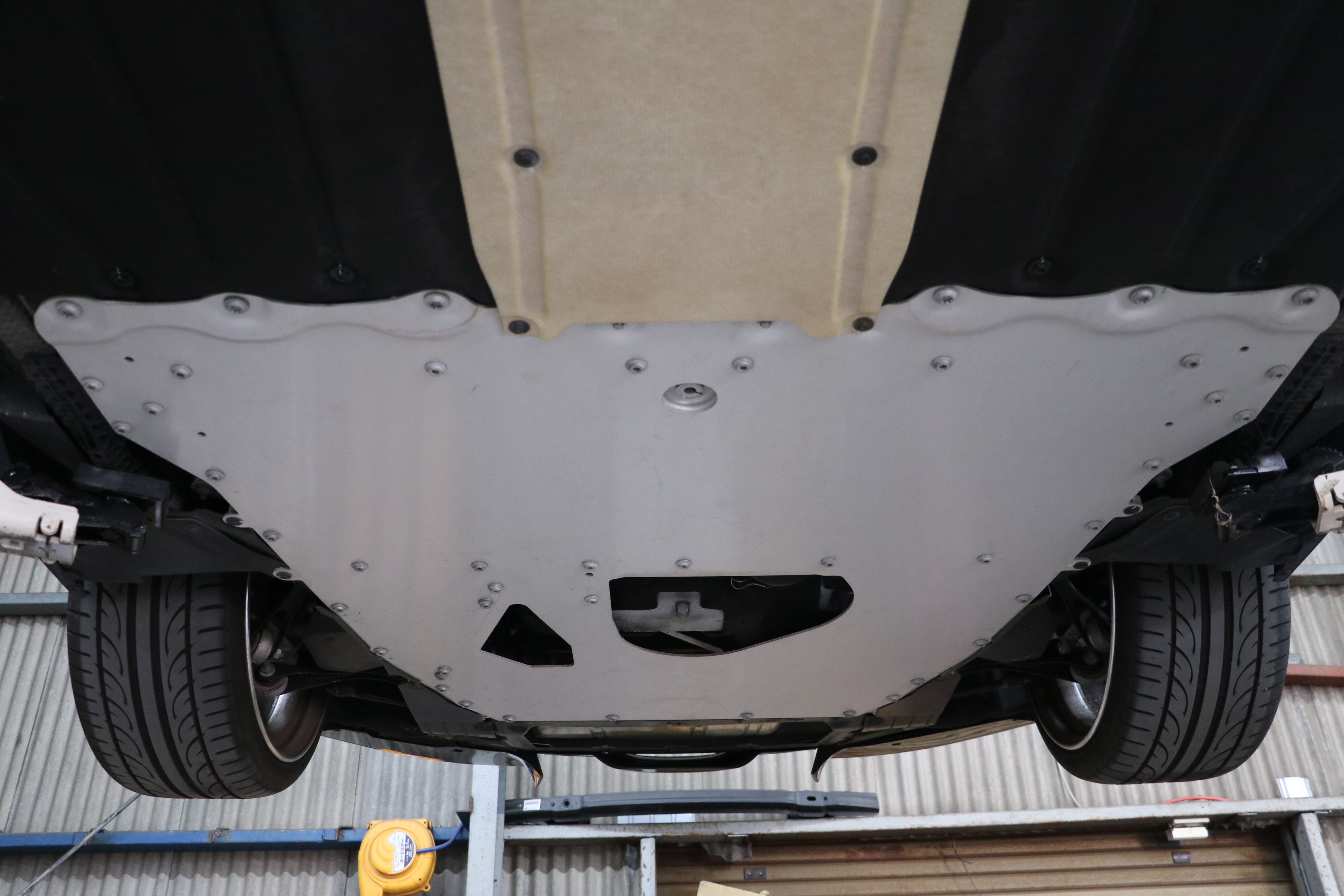

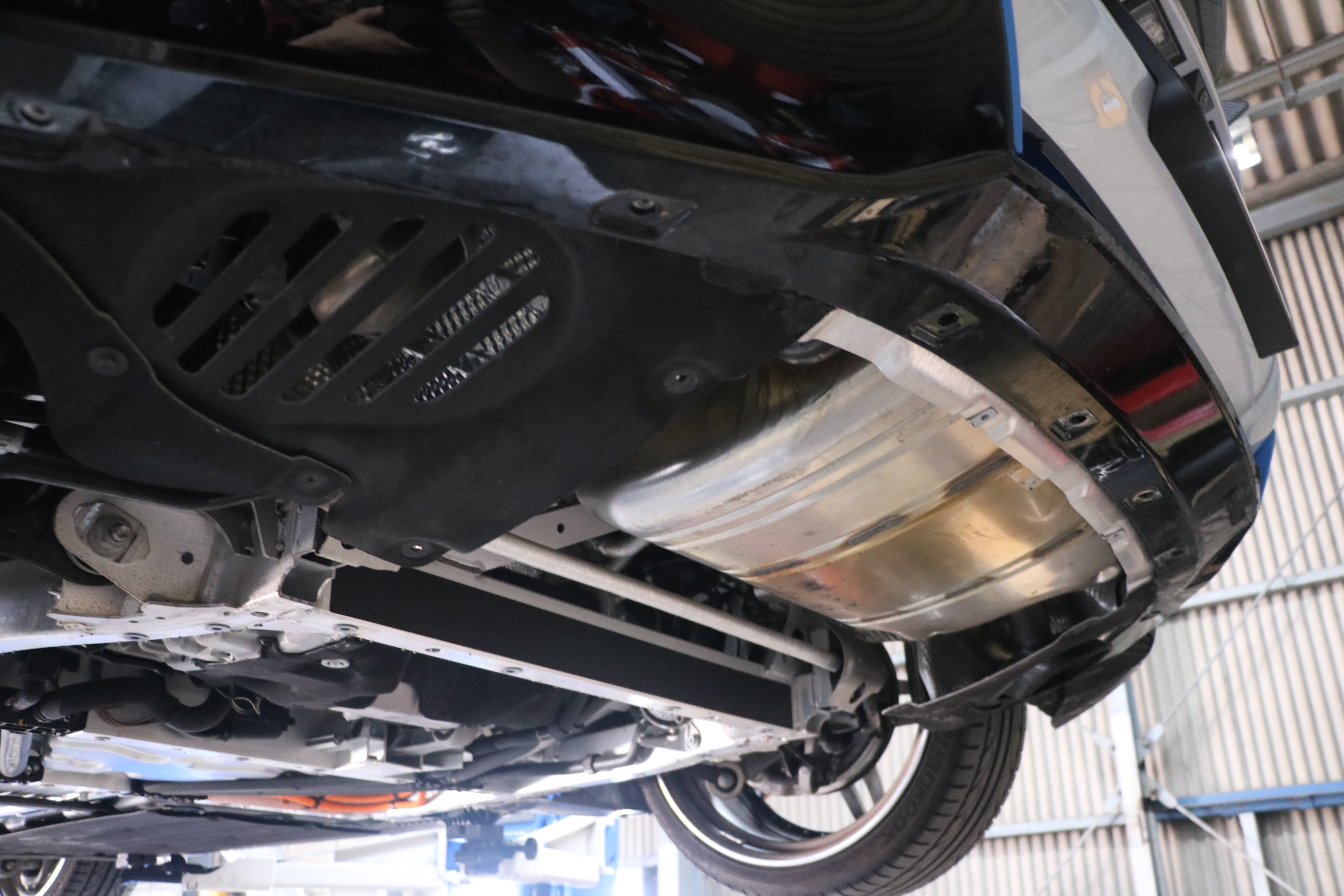

＜　エンジンアンダーカバーの脱着　＞

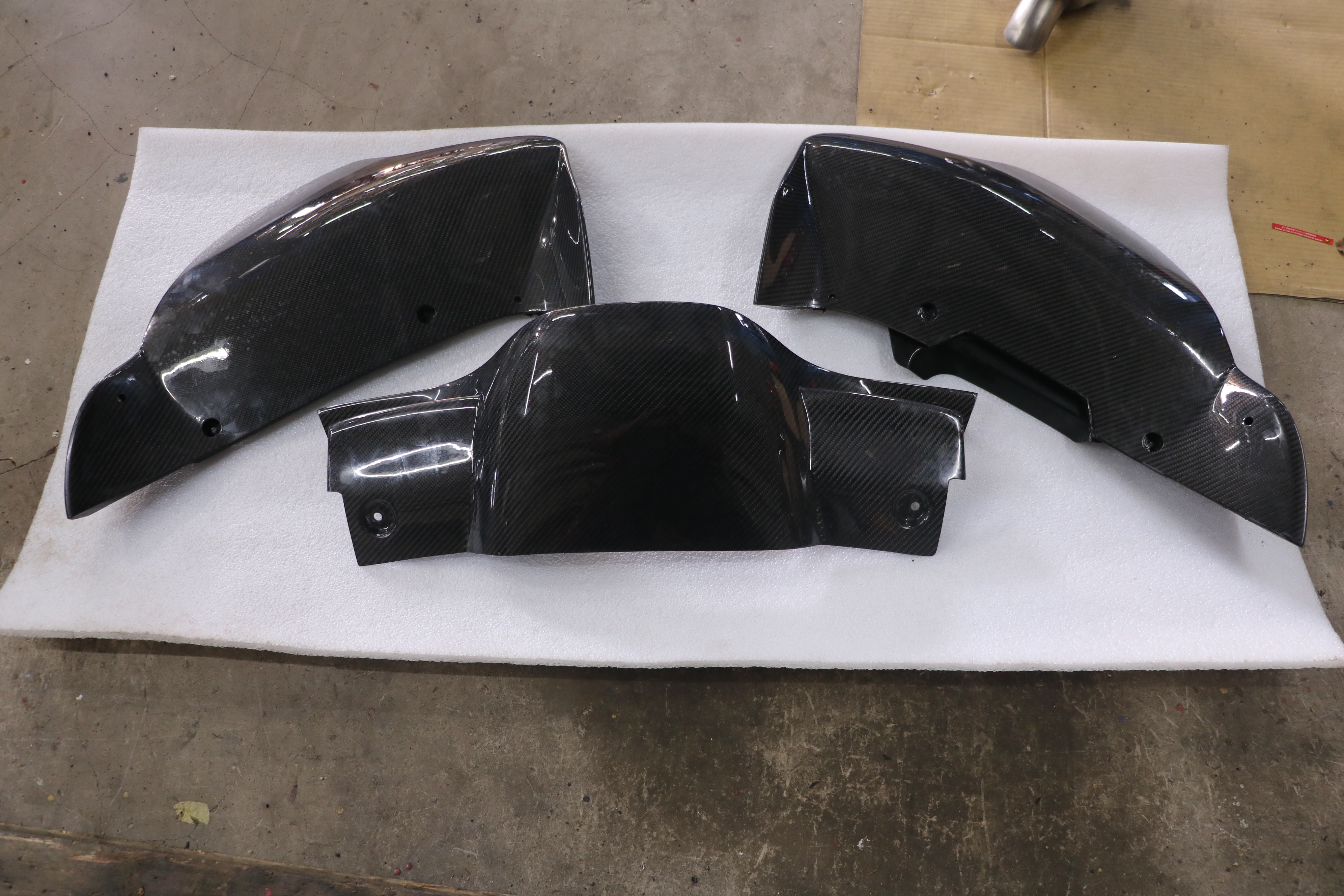

＜　デュフューザー三点の脱着　＞

















エンジンアンダーカバー/デュフューザー三点を取り外した後、右リヤホイールを脱着し





インナーカバーを脱着/耐熱板など取り外しリヤマフラーの脱着を行います。

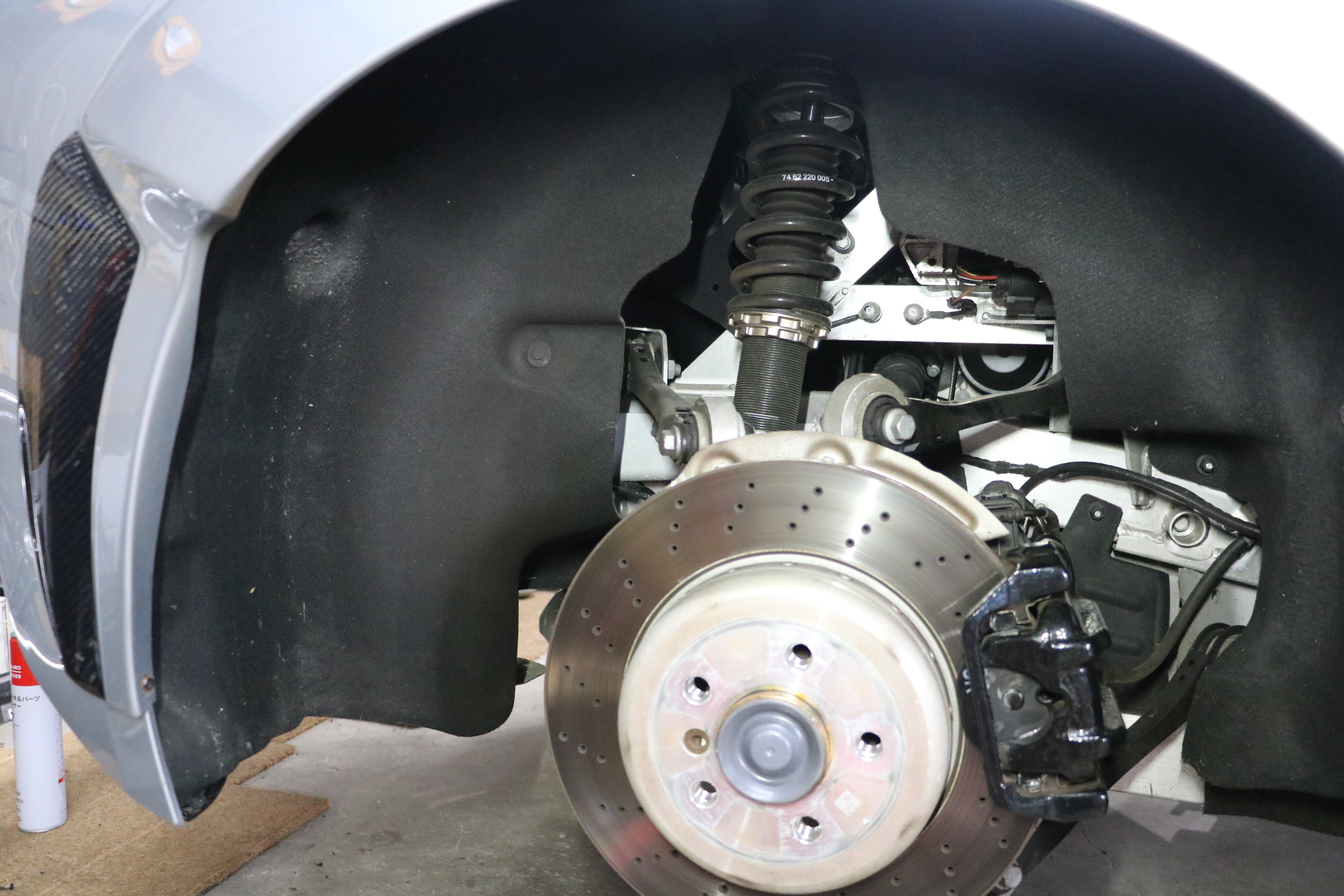

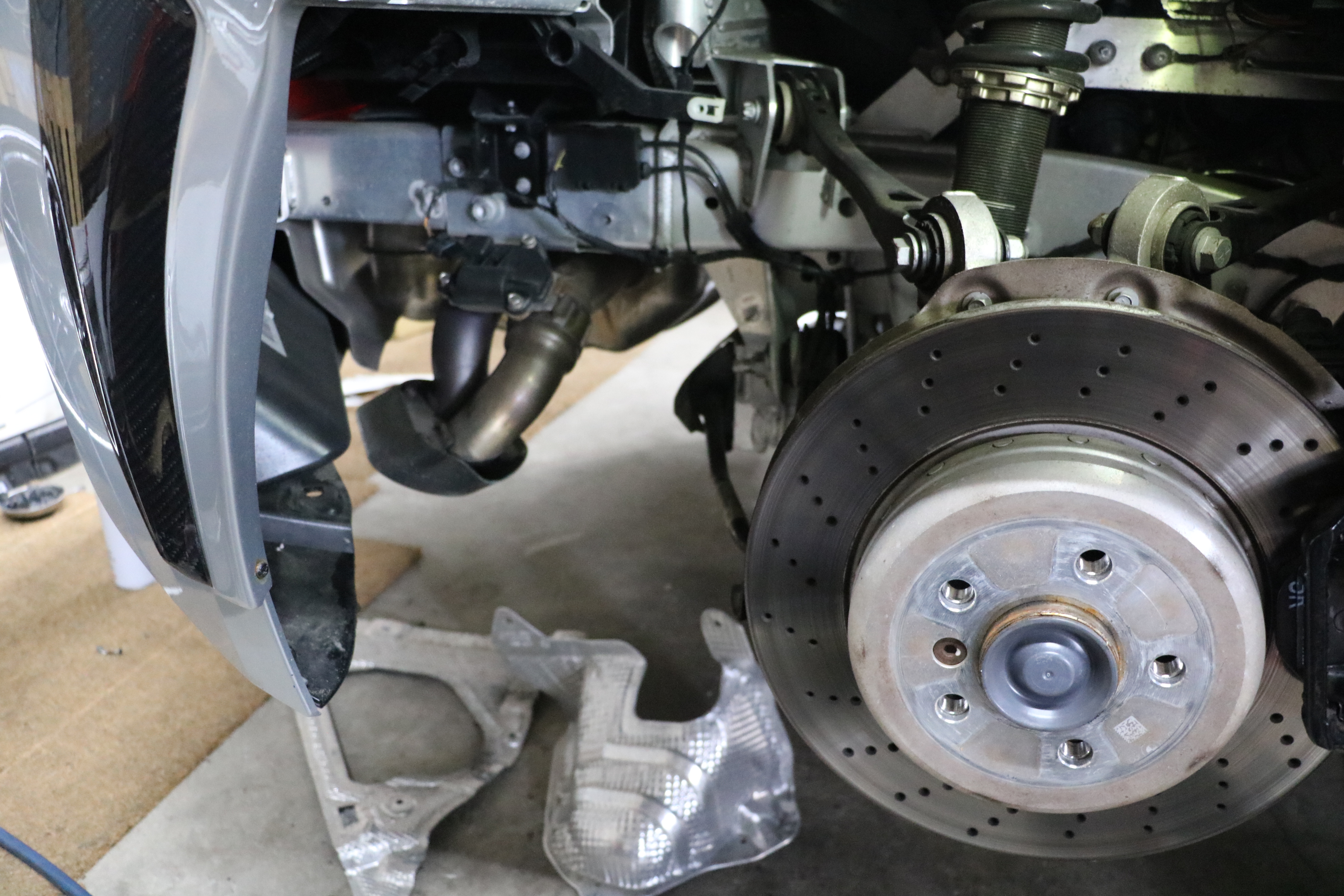

＜　右リヤホイールハウス　＞

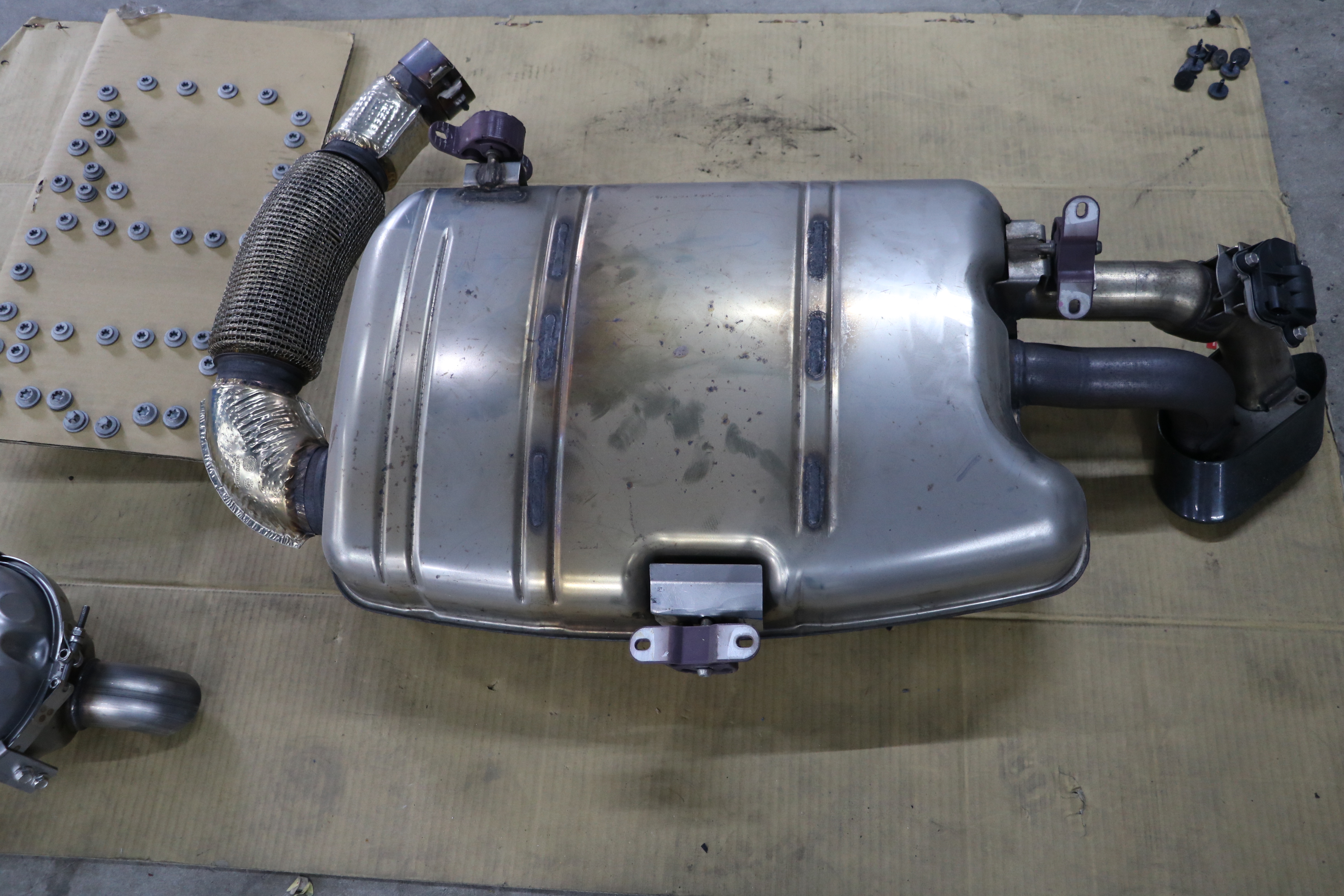

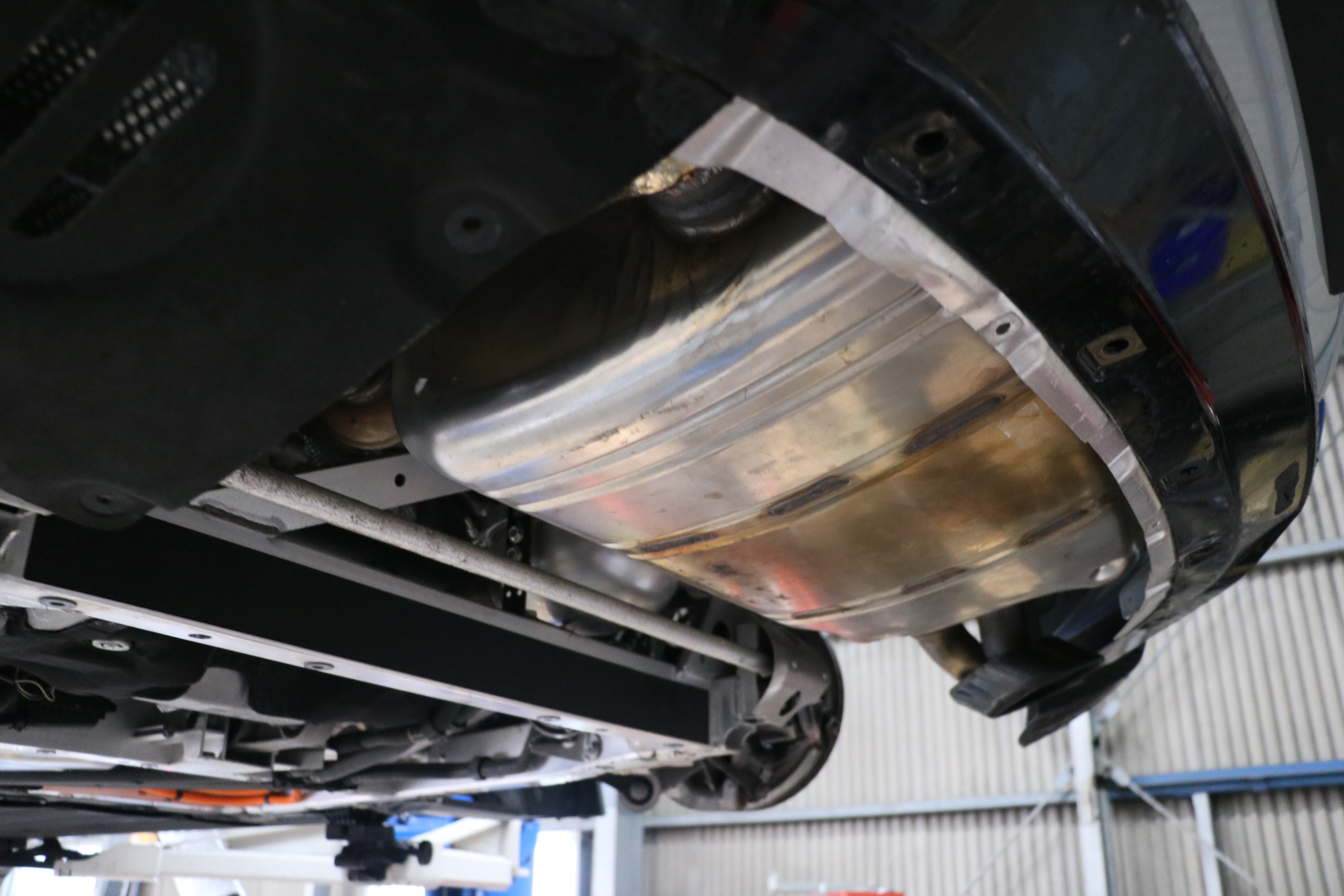

＜　リヤマフラーの脱着　＞

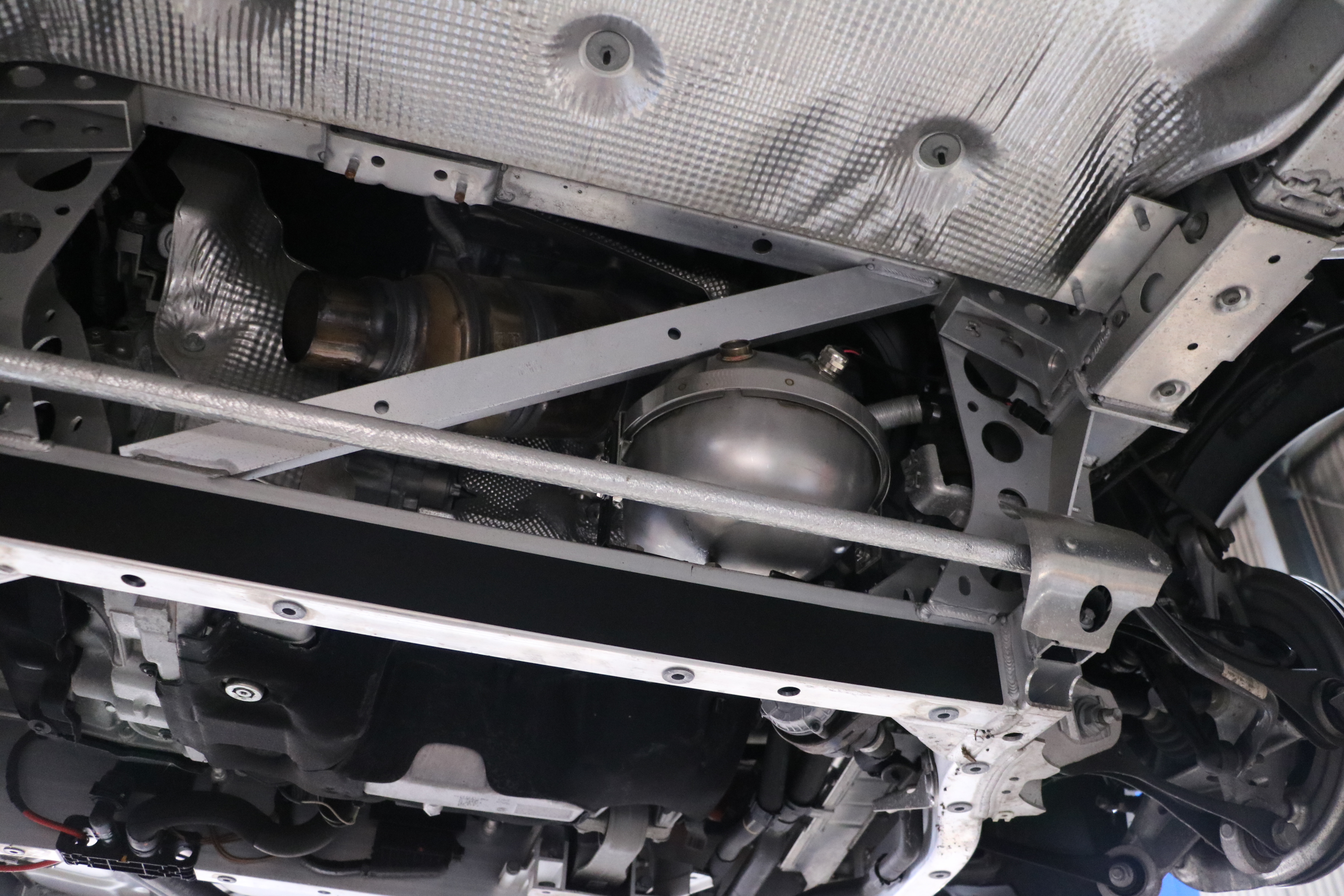

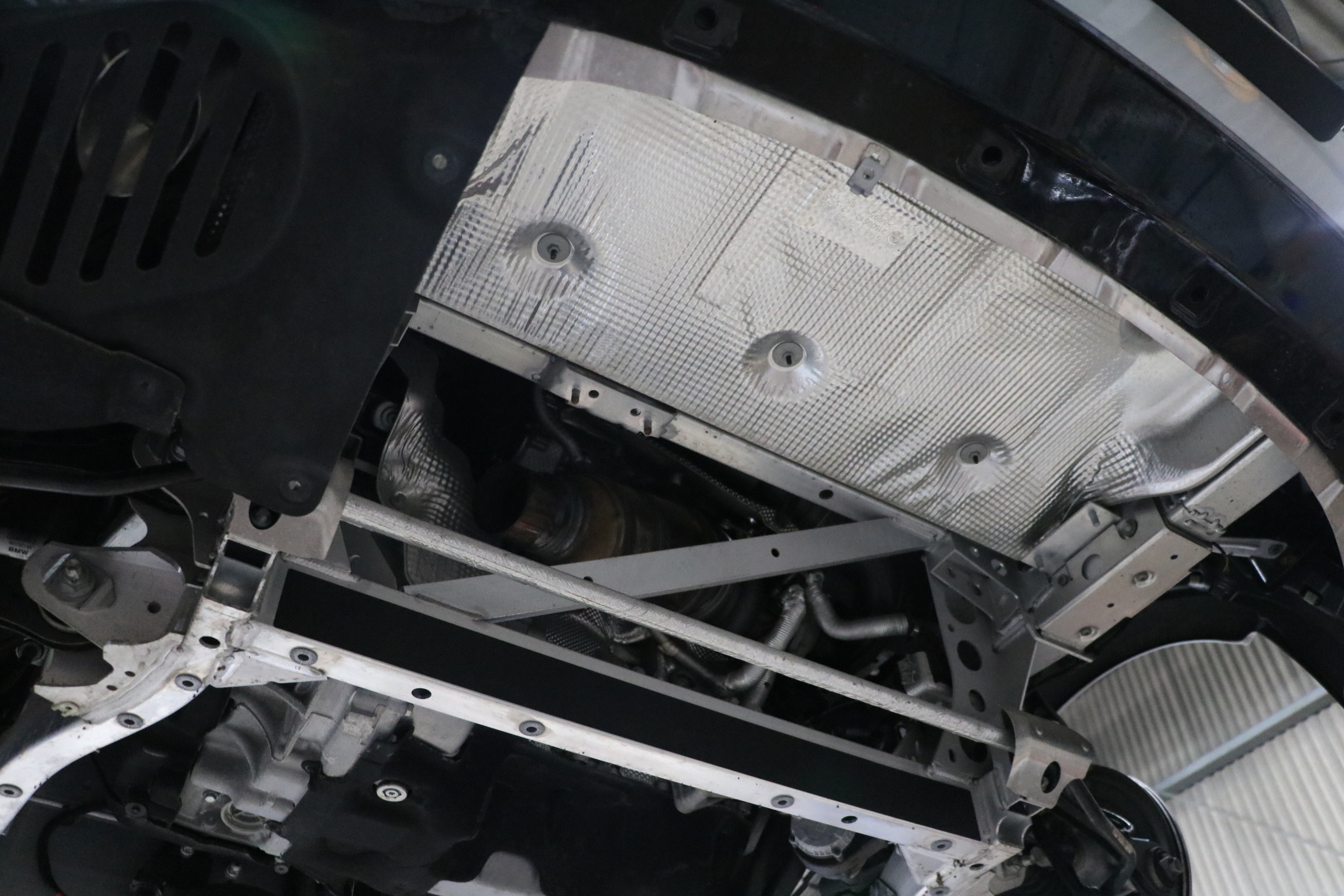

＜　マフラーを取り外した車両側　＞









コードファントムのスピーカーを付けては外しの繰り返しを行い位置を決めて取り付けます。

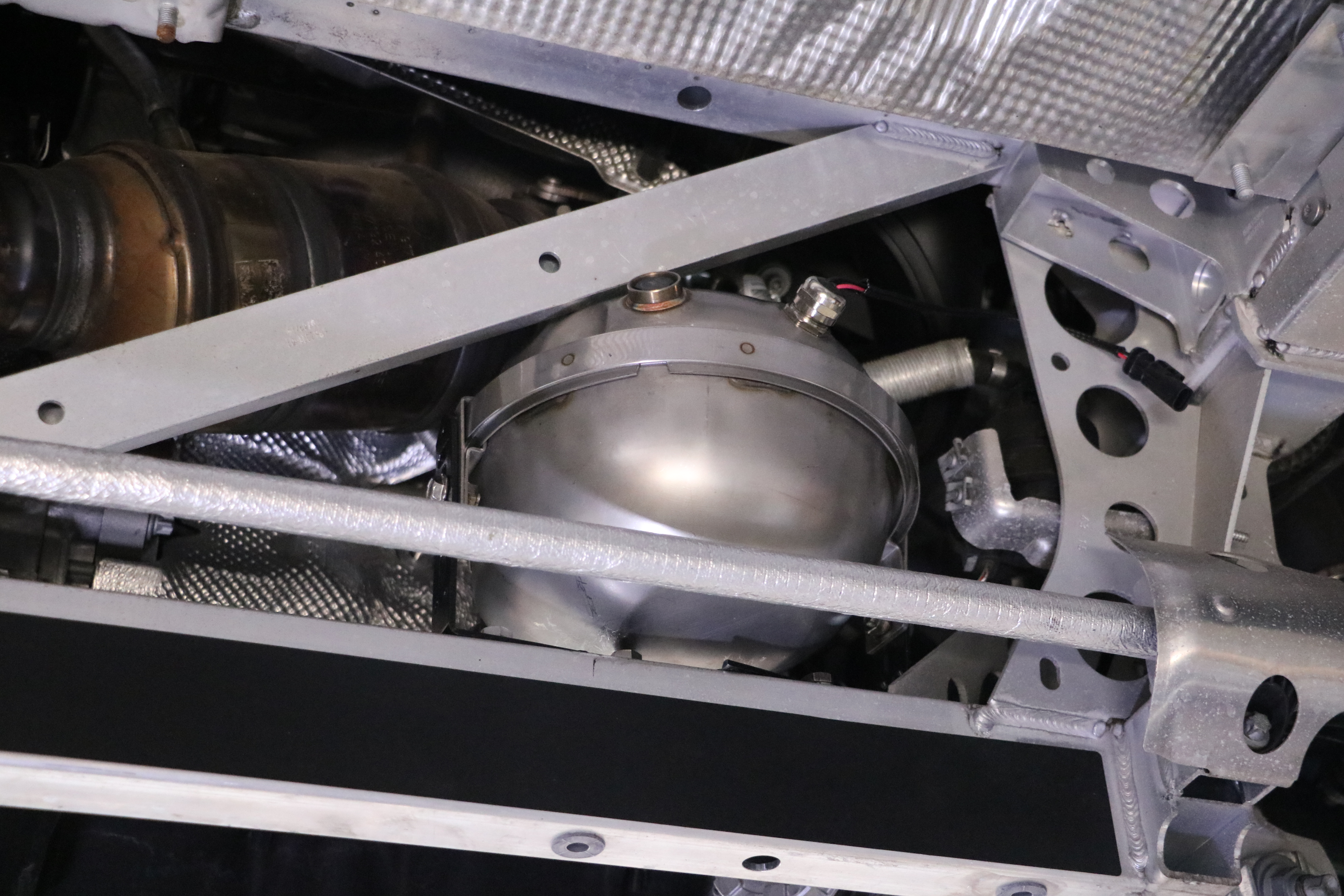

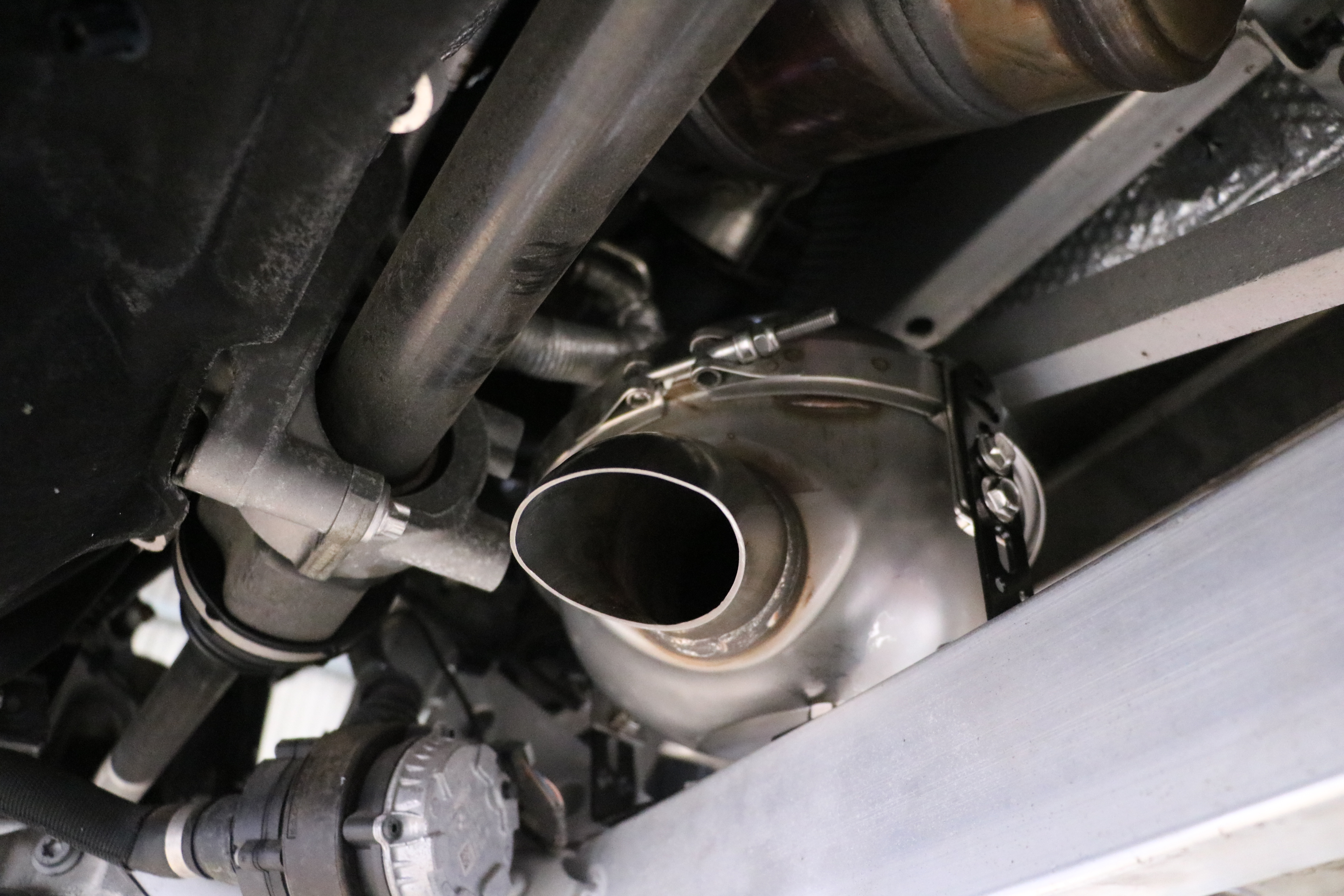

＜　干渉しないように位置決めを行い取り付けます。＞









コードファントムのスピーカーの取り付けが終わり、GTウィングを取り外し

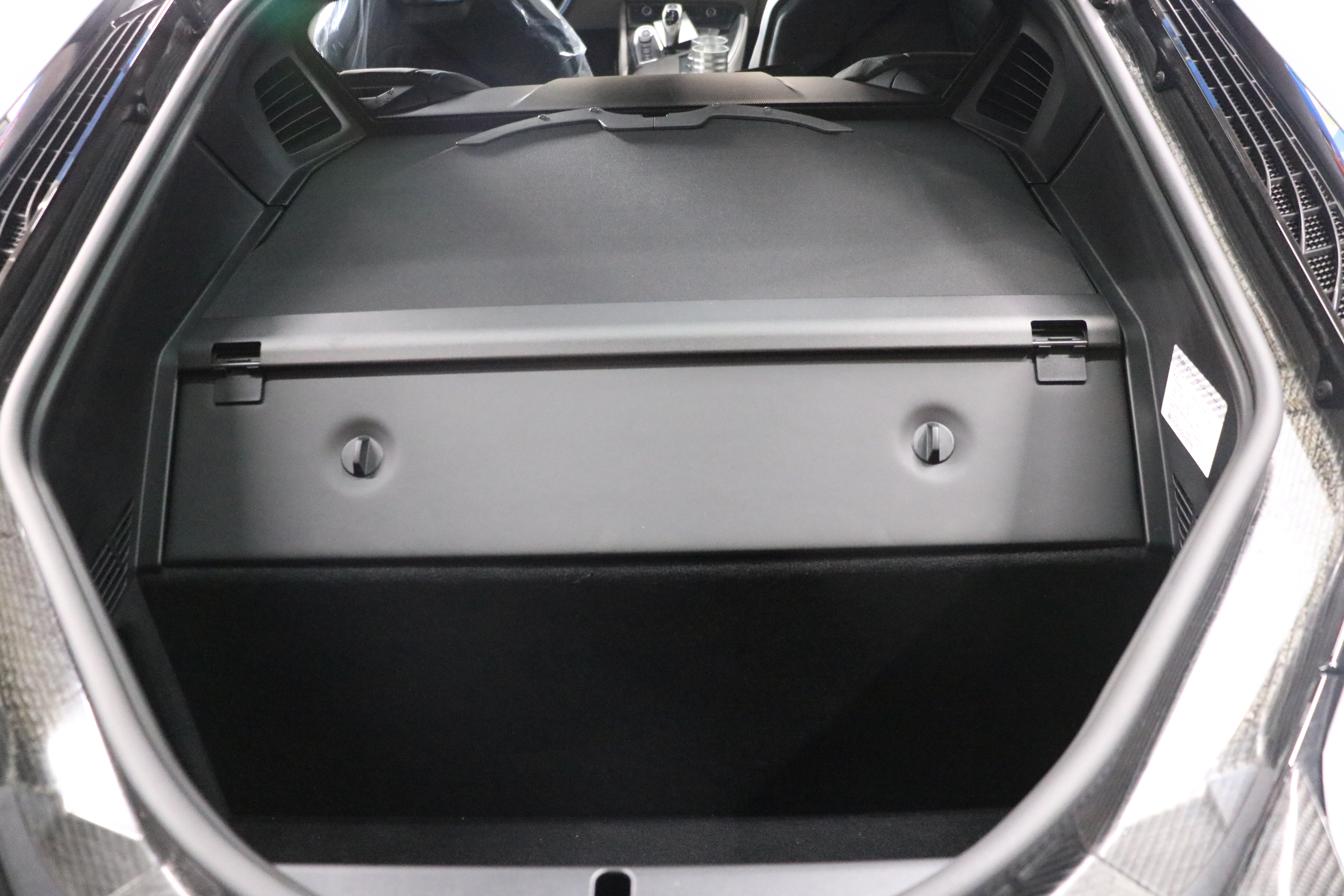

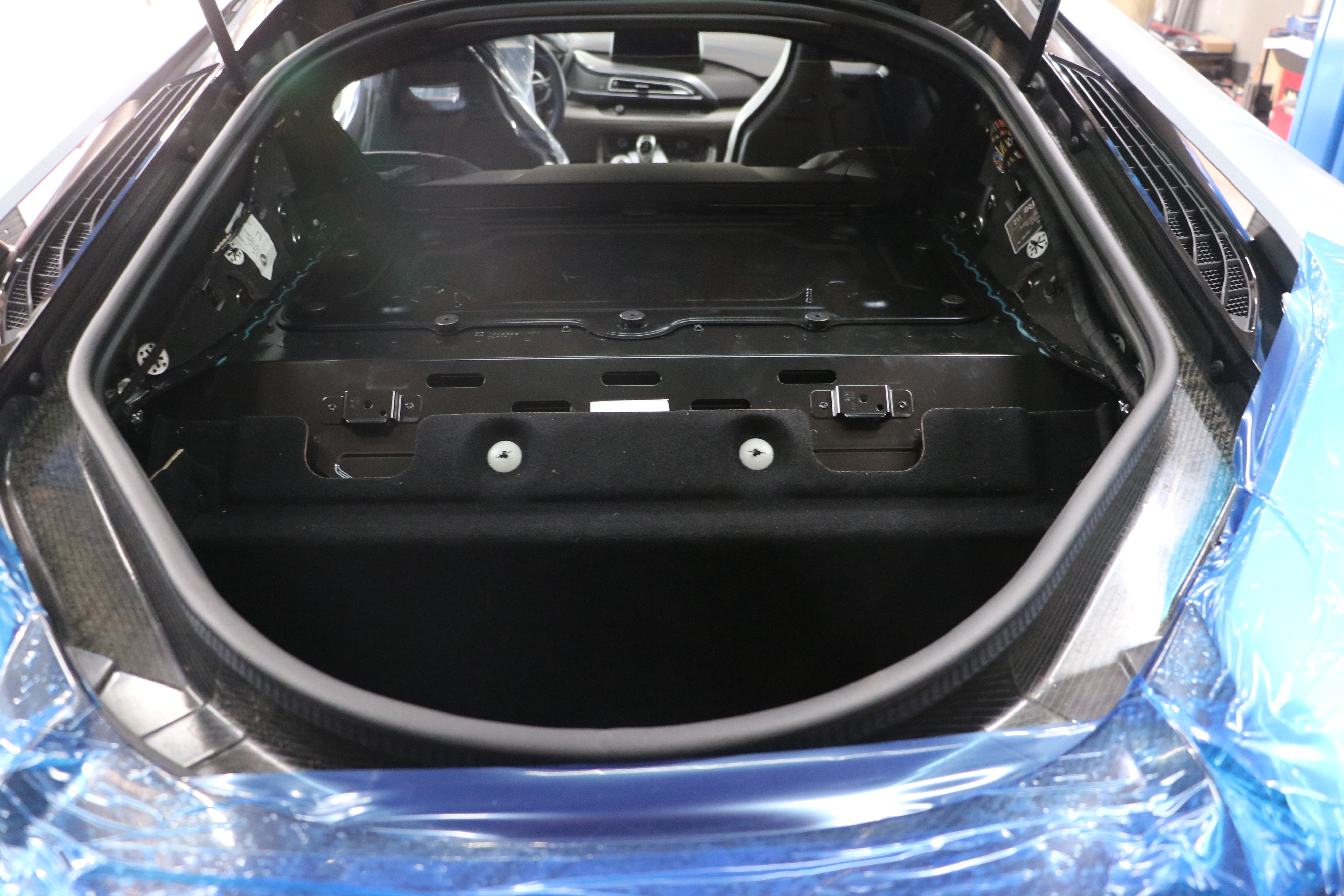

トランクルームを分解してハーネス及びユニットの取り付け作業を進めていきます。

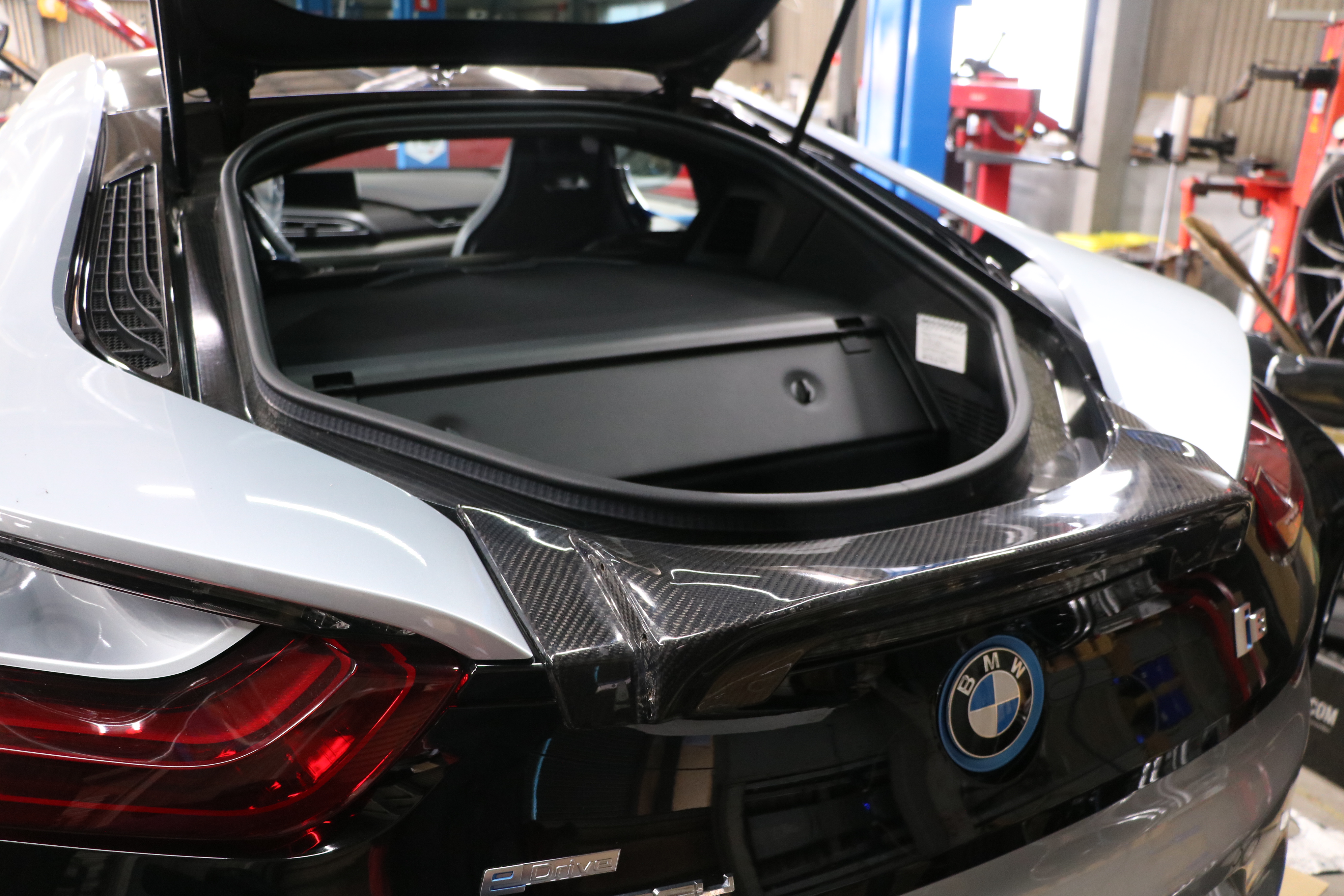

＜　GTウィングの取り外し　＞

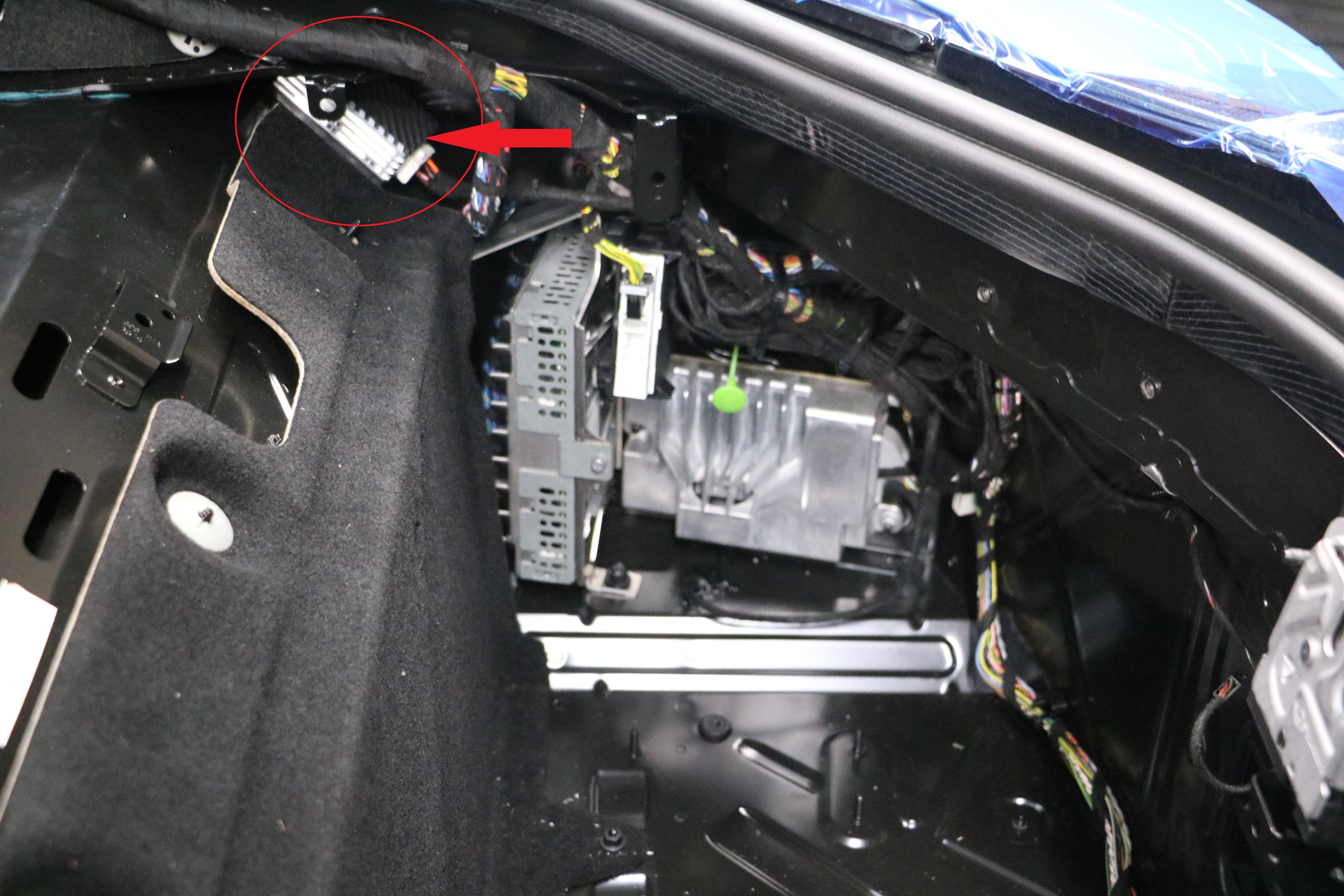

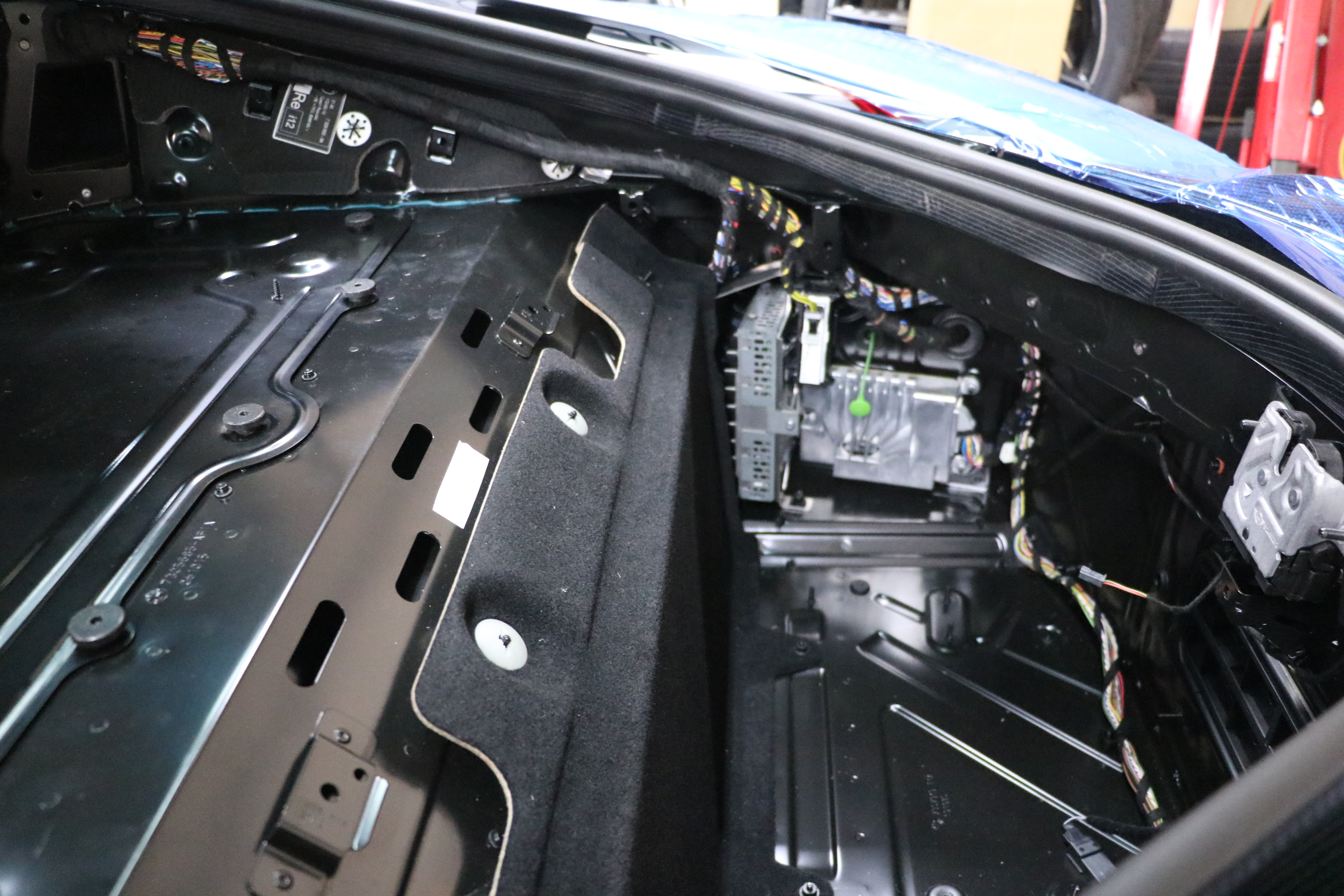

＜　ハーネスを取り付けユニットは、この位置へ　＞









トランクルームを組み上げ、マフラーを取り付けて組み上げます。

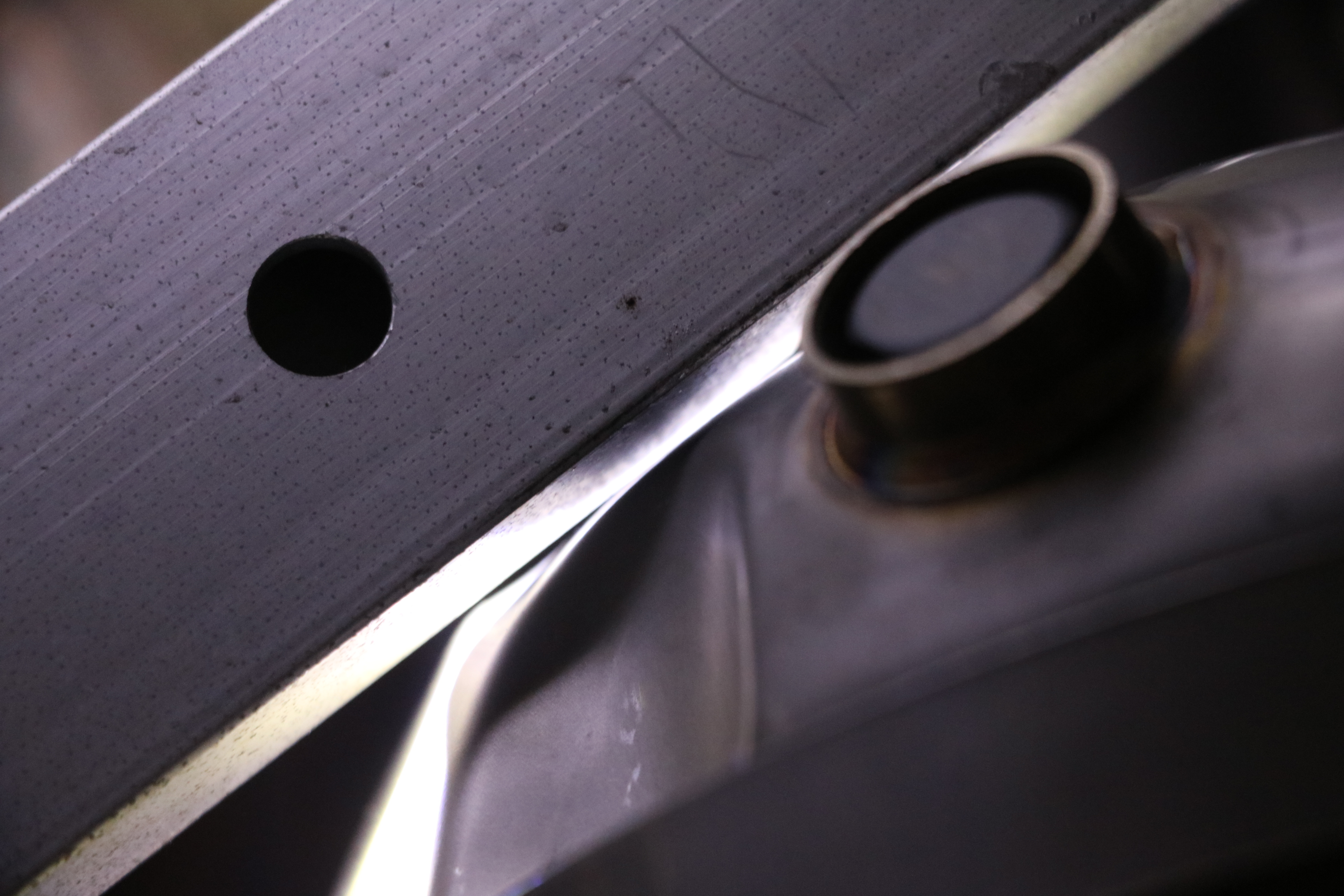

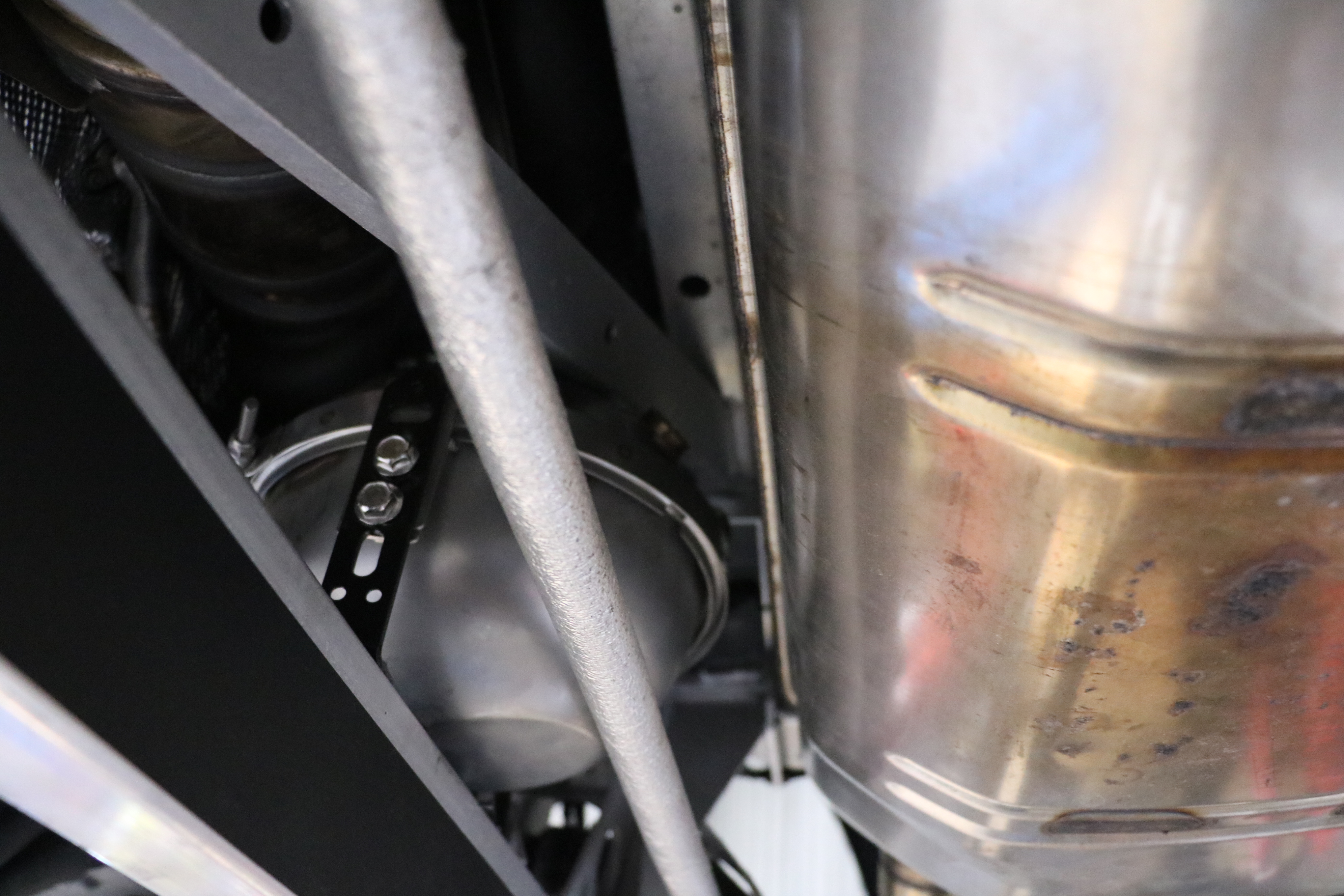

コードファントムのスピーカーは、干渉しないように最終調整。

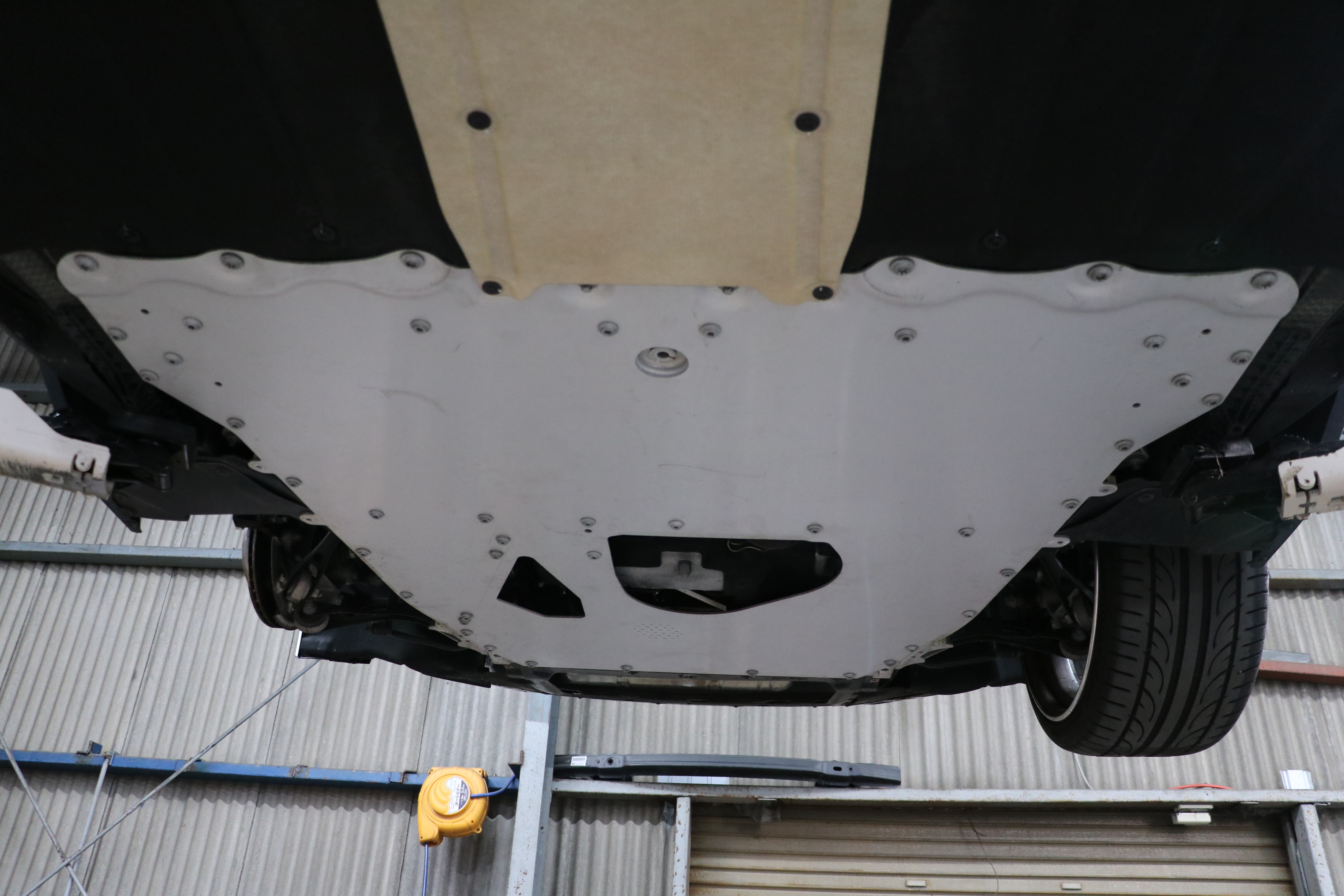

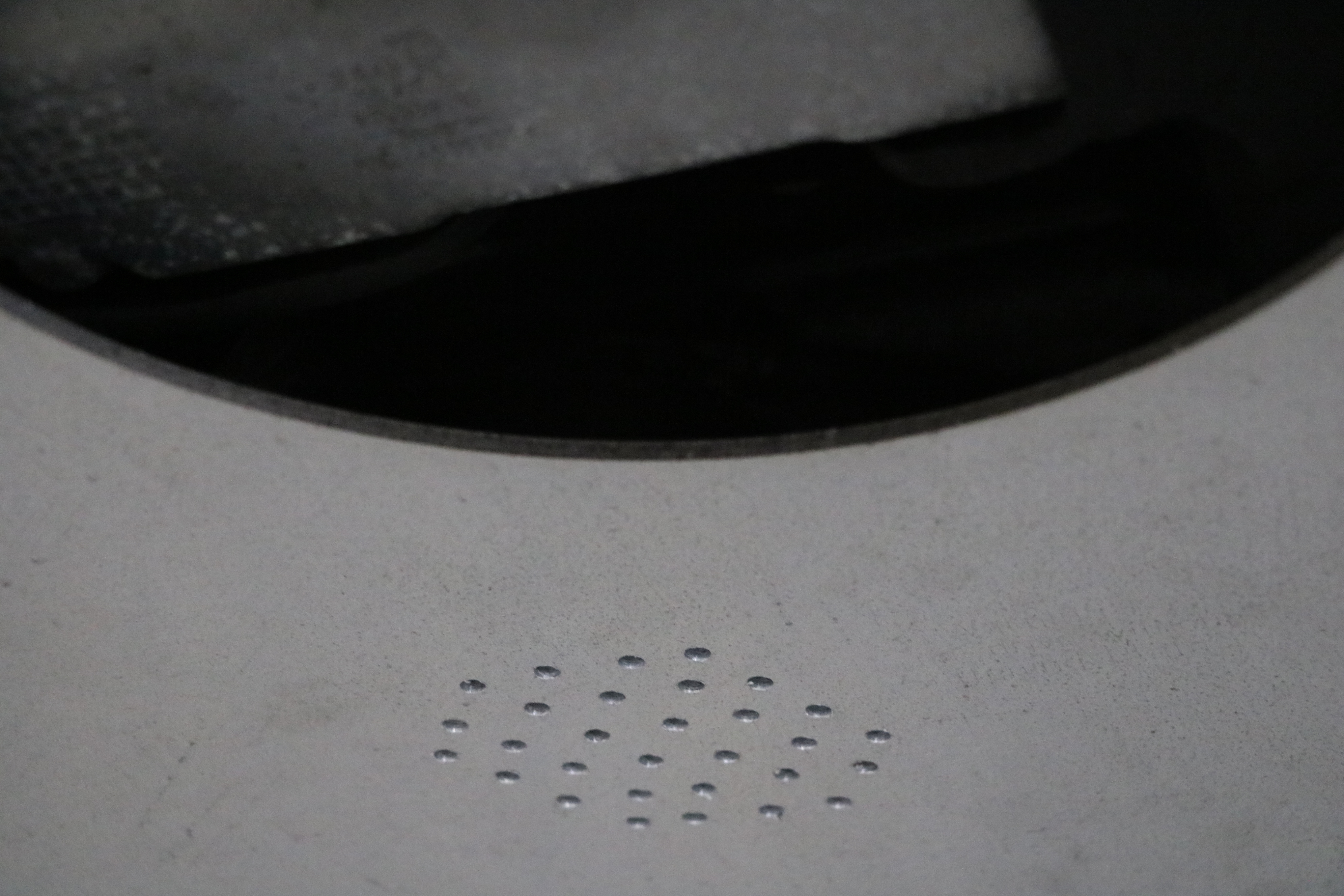

＜　エンジンアンダーカバーに穴をあけ、取り付け　＞

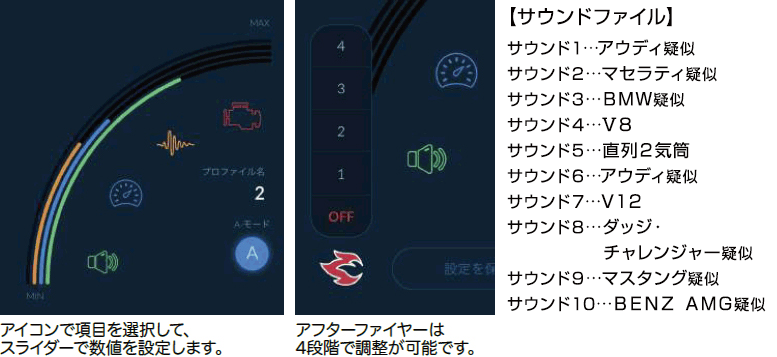

＜　携帯アプリをダウンロードし、自分好みの音調整が出来ます。＞









この後、他のスタッフが車検作業を進めて参ります。





ｂｙ−山下
