水漏れ修理・・・

2024年02月10日

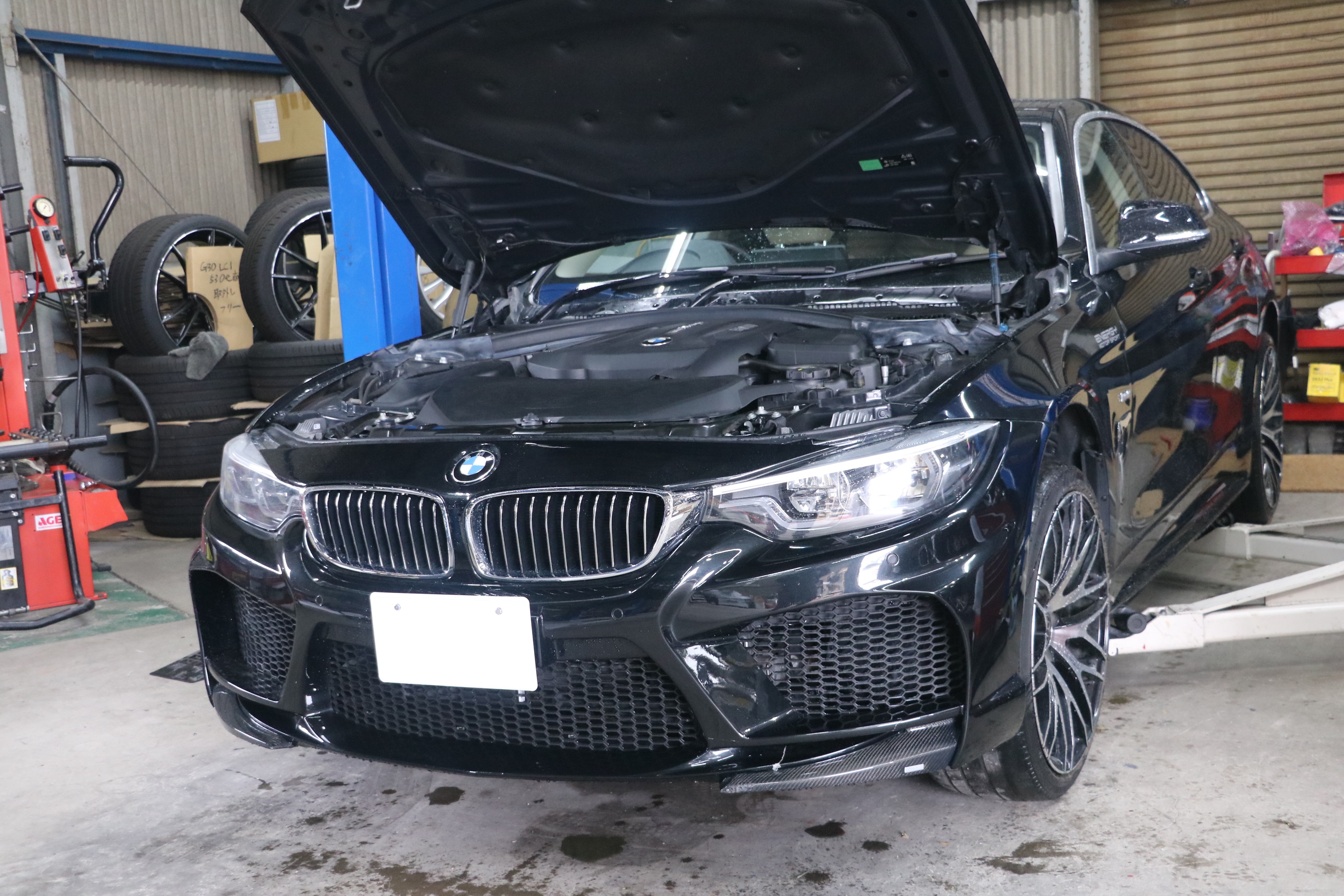

今回修理でお預かりさせて頂きましたコチラのお車。















漏れている箇所は、ラジエターアッパーホース/ウォーターポンプ/オイルエレメントハウジング





の三箇所から水漏れです。 エンジンアンダーカバーを取り外し、エンジンルームのカバーを





取り外して、エンジンオイルを抜き取り作業を進めて参ります。

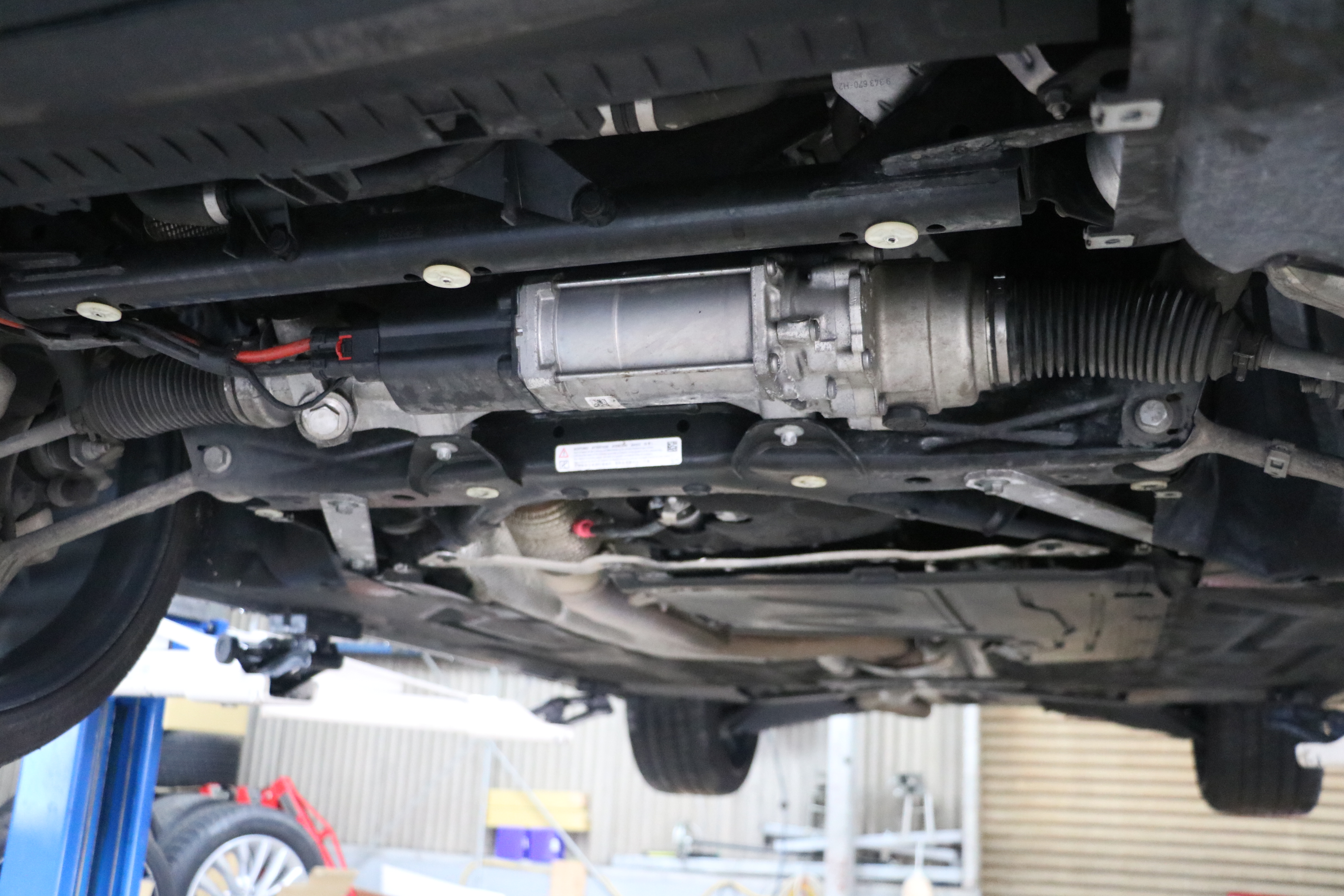

< アンダーカバーの取り外し >

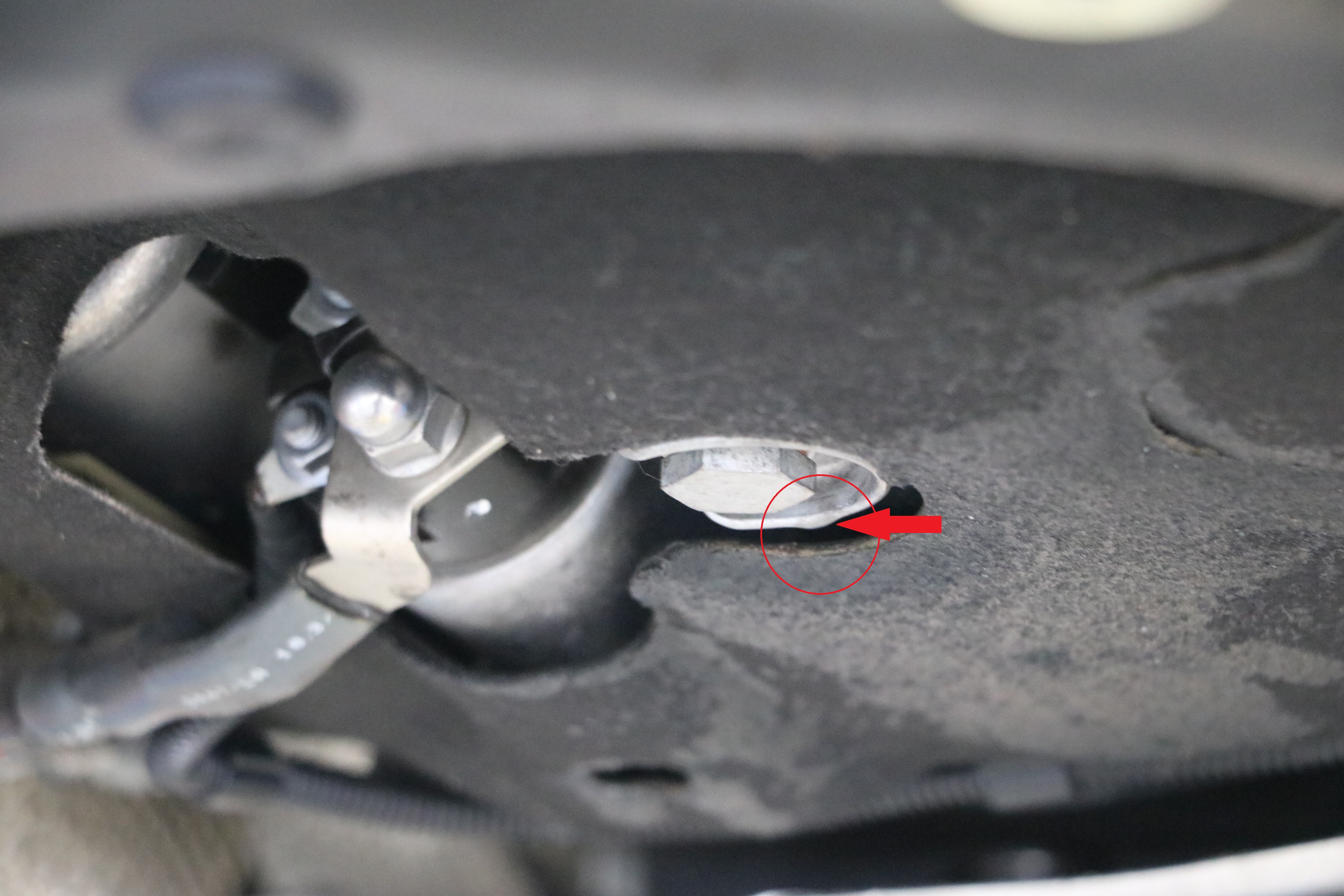

< 漏れた水が、エンジンオイルドレンの所に流れて来ています。>

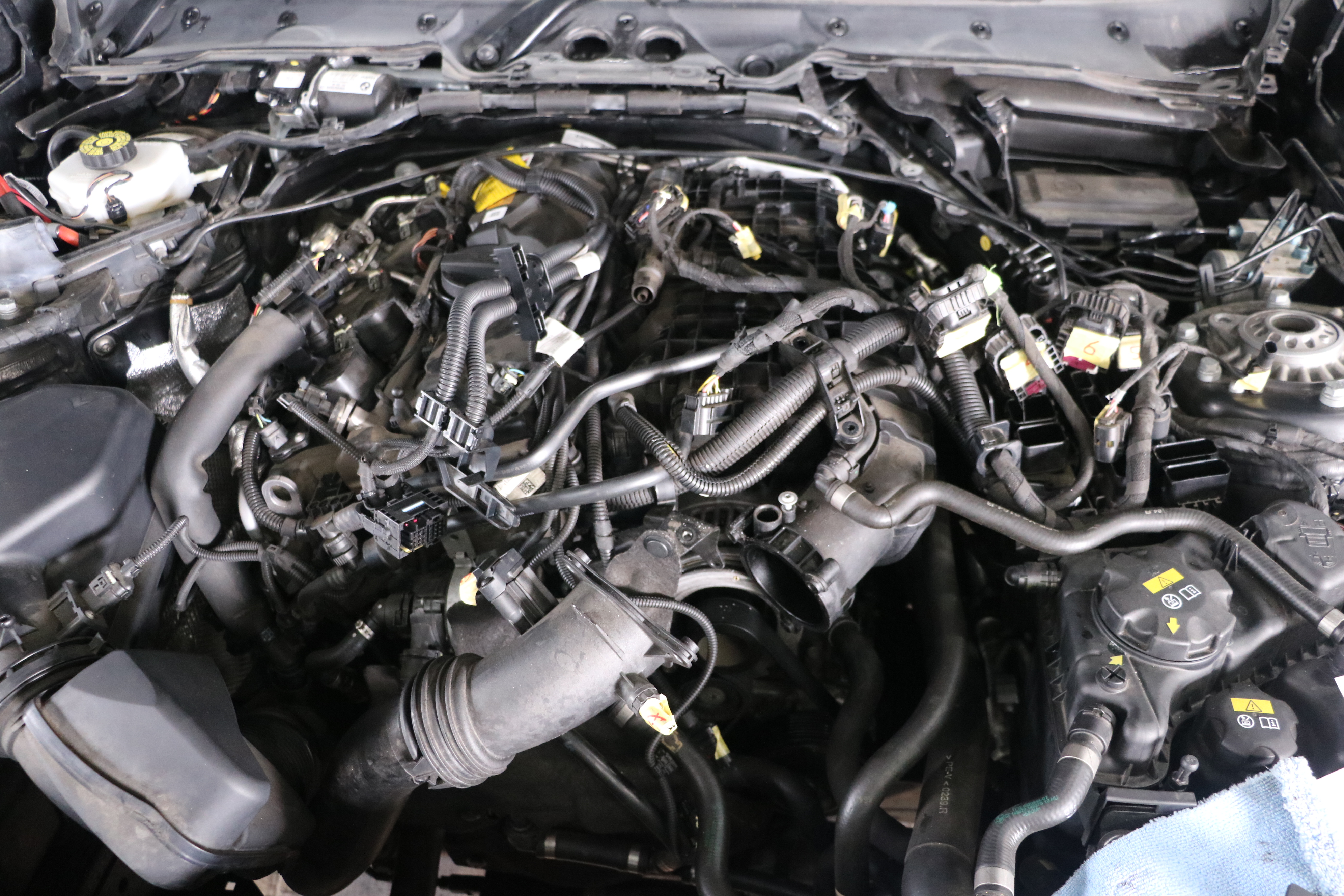

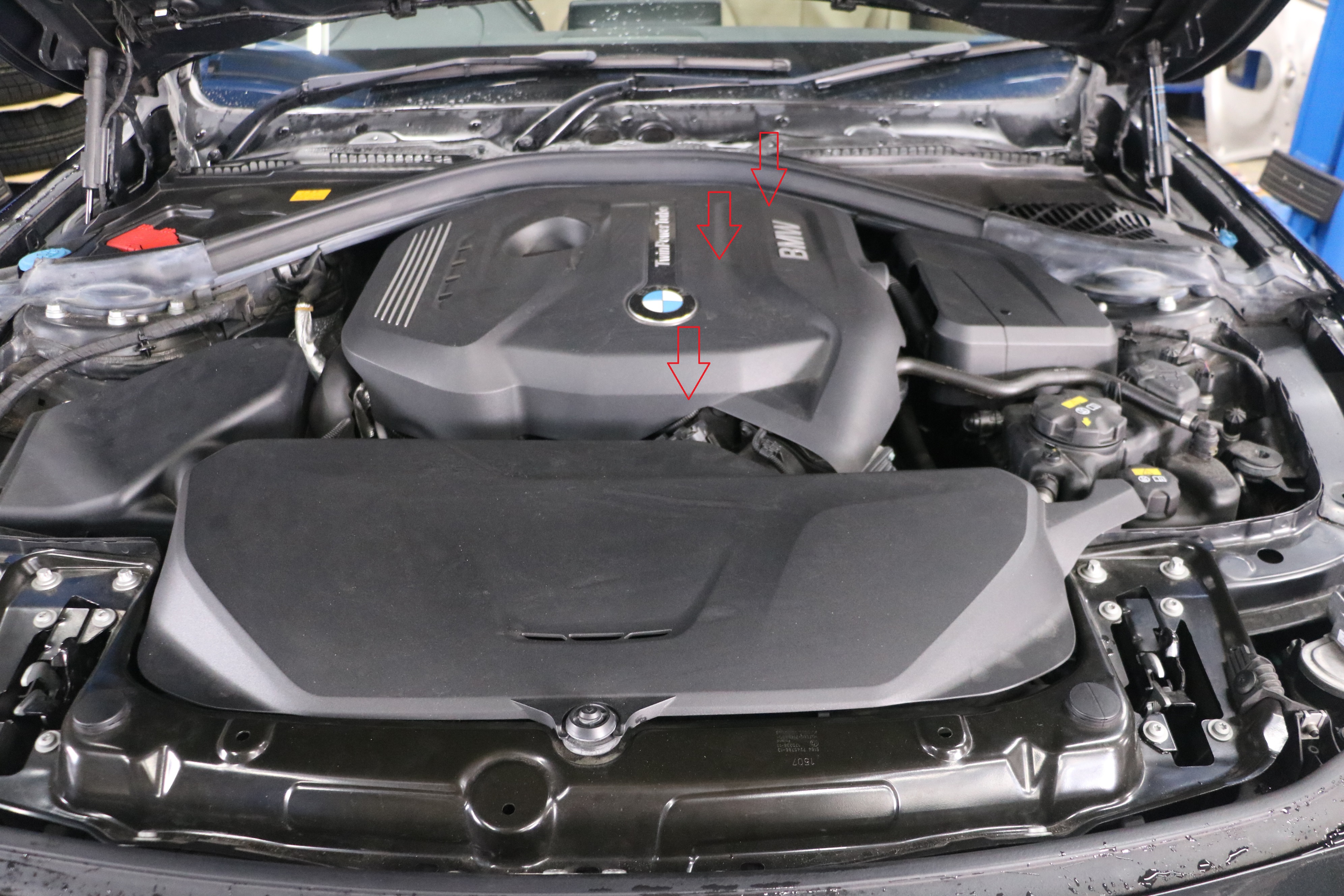

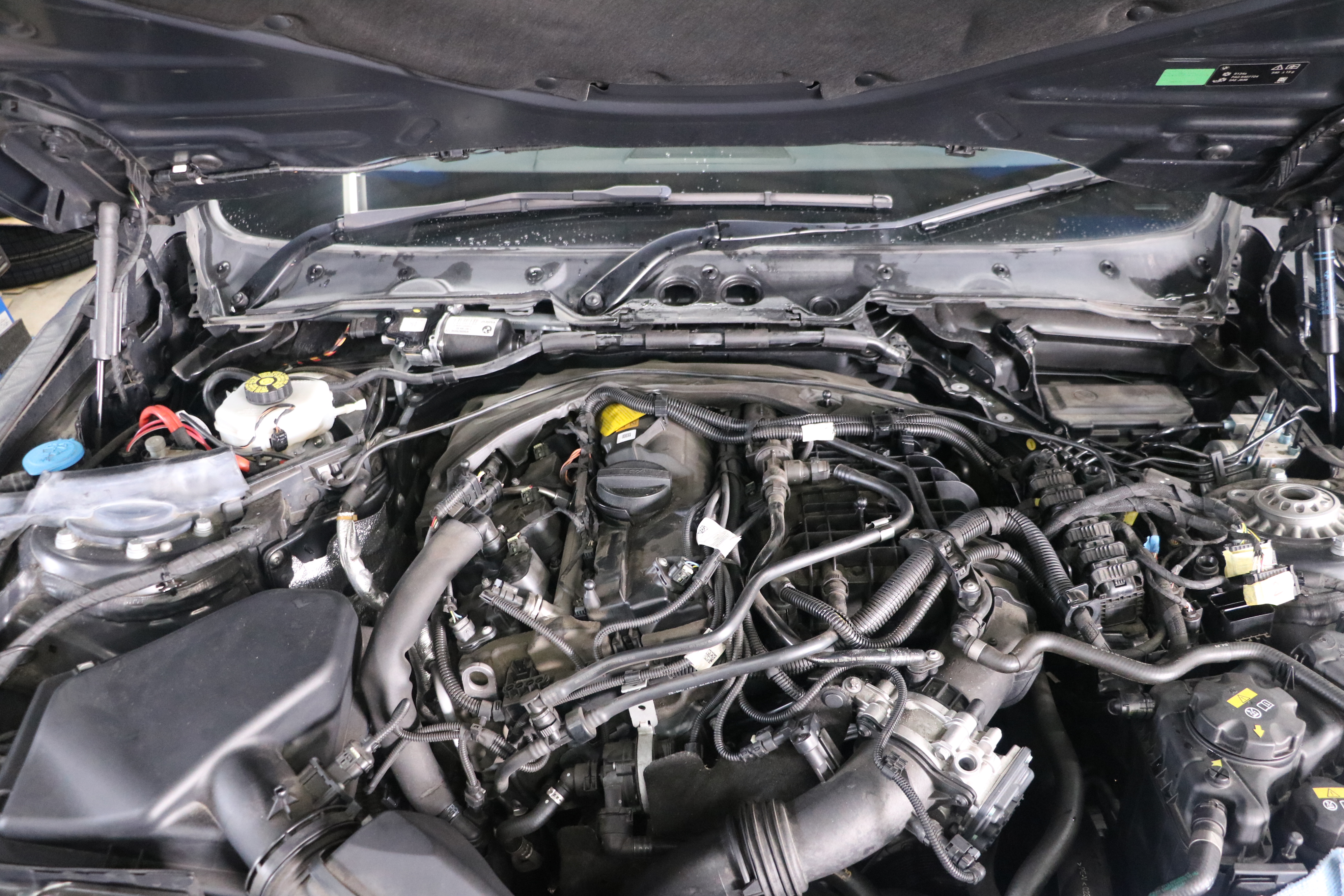

< エンジンルーム(赤矢印の部分の下が交換する部品のザックリとした場所 >

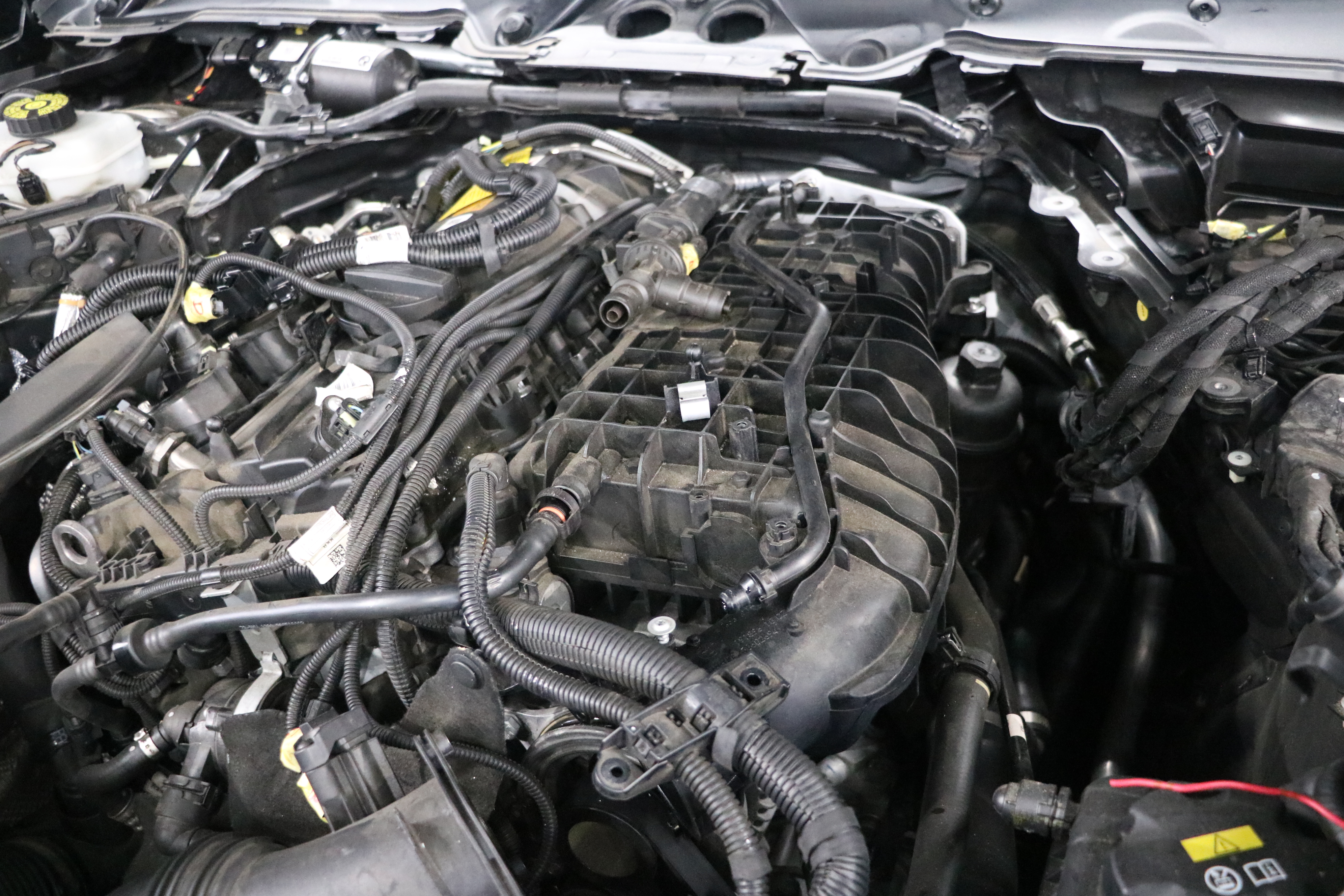

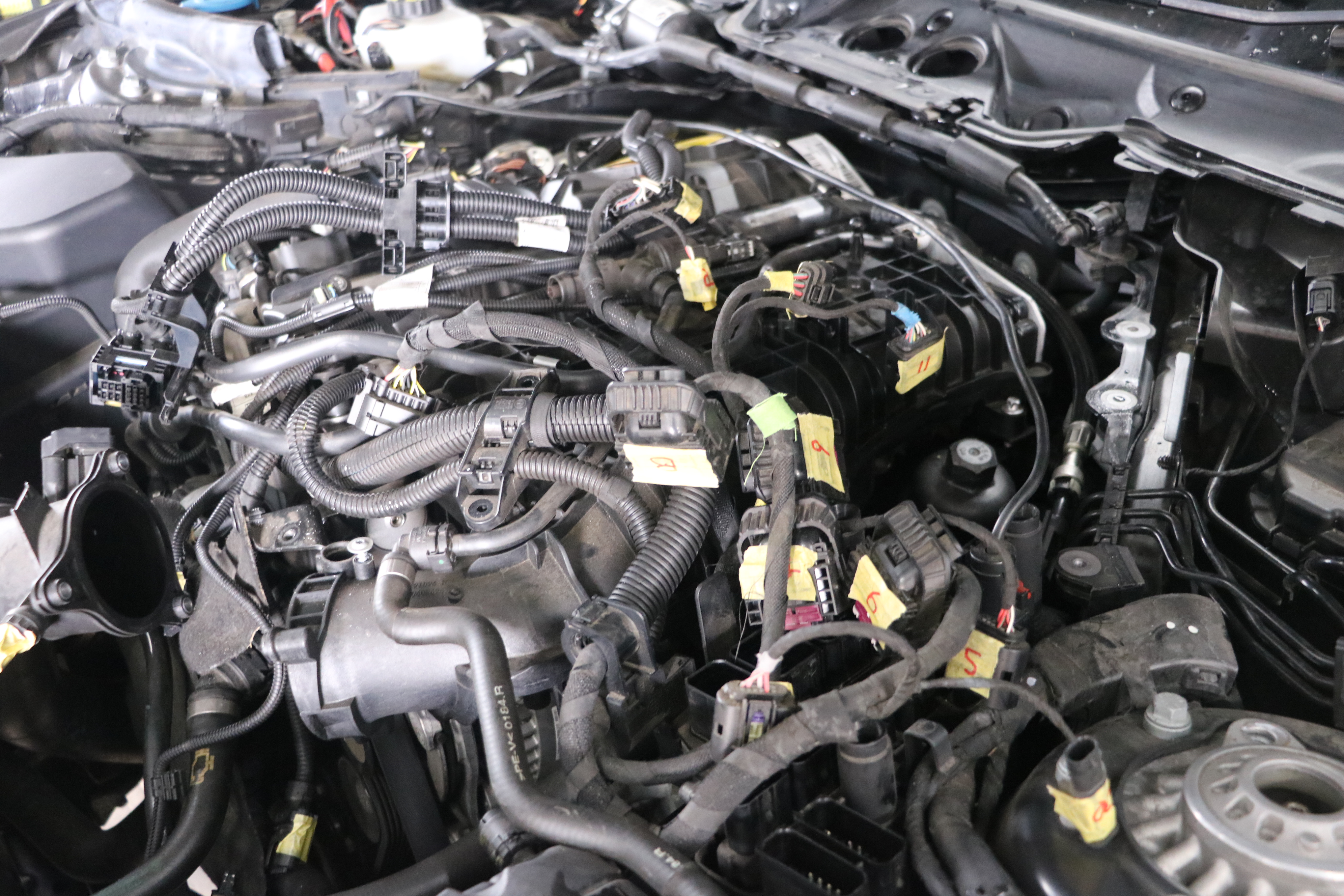

< エンジンルームを分解していきます。>









< スロットルボディーの脱着 >









< CPのユニットを取り外す為、ハーネスを脱着 >









< CPユニットを取り外し、インテークマニホールドを脱着 >

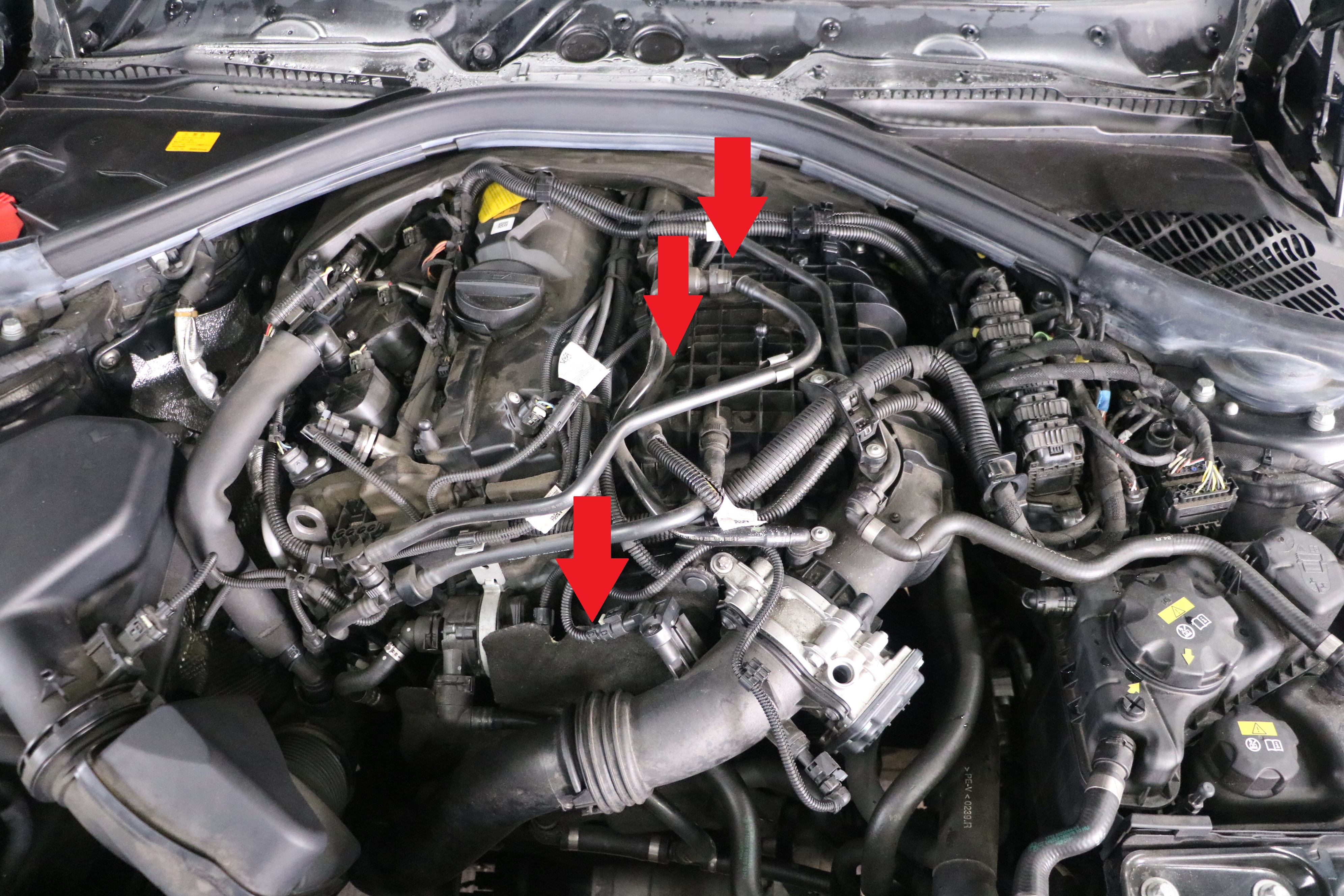

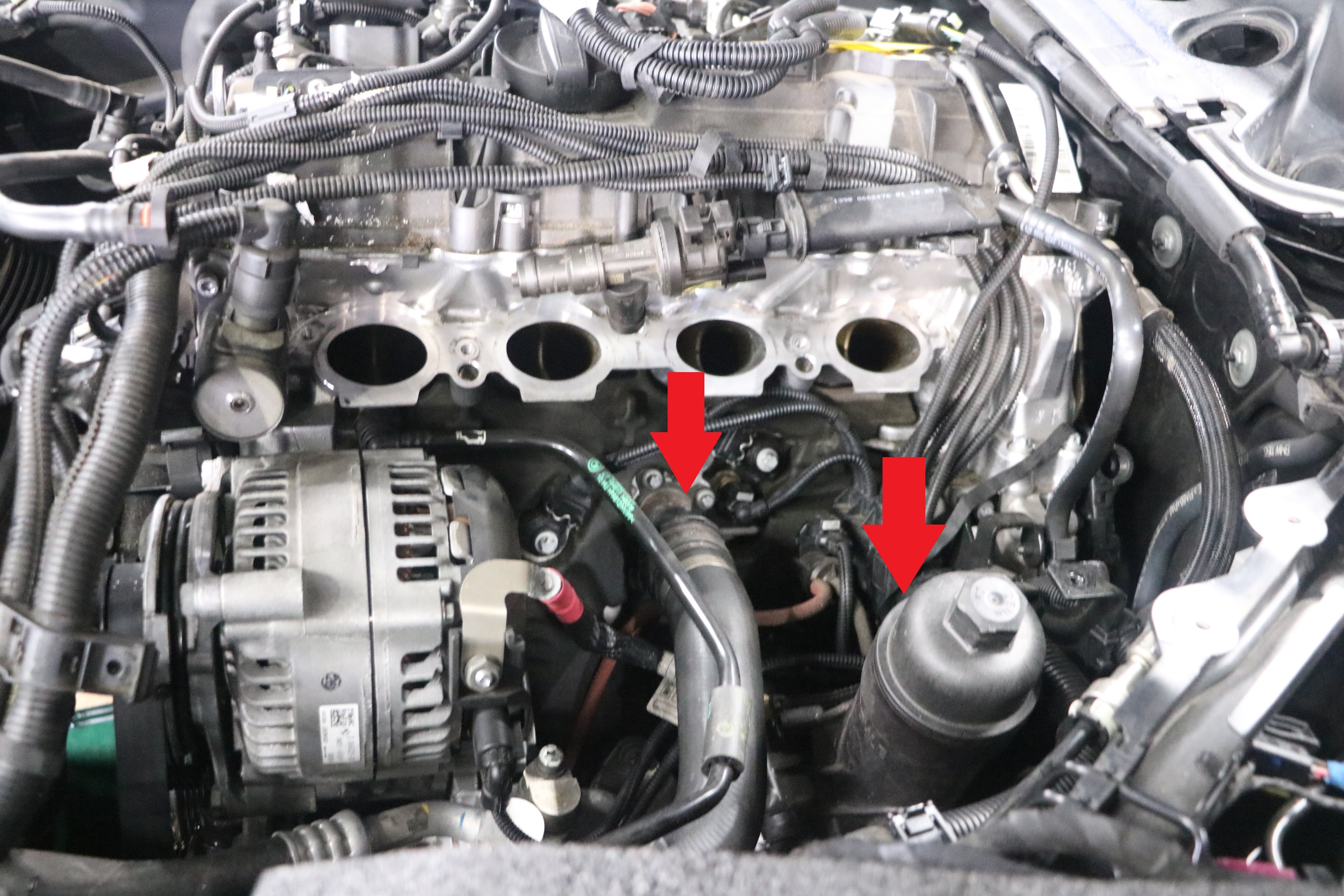

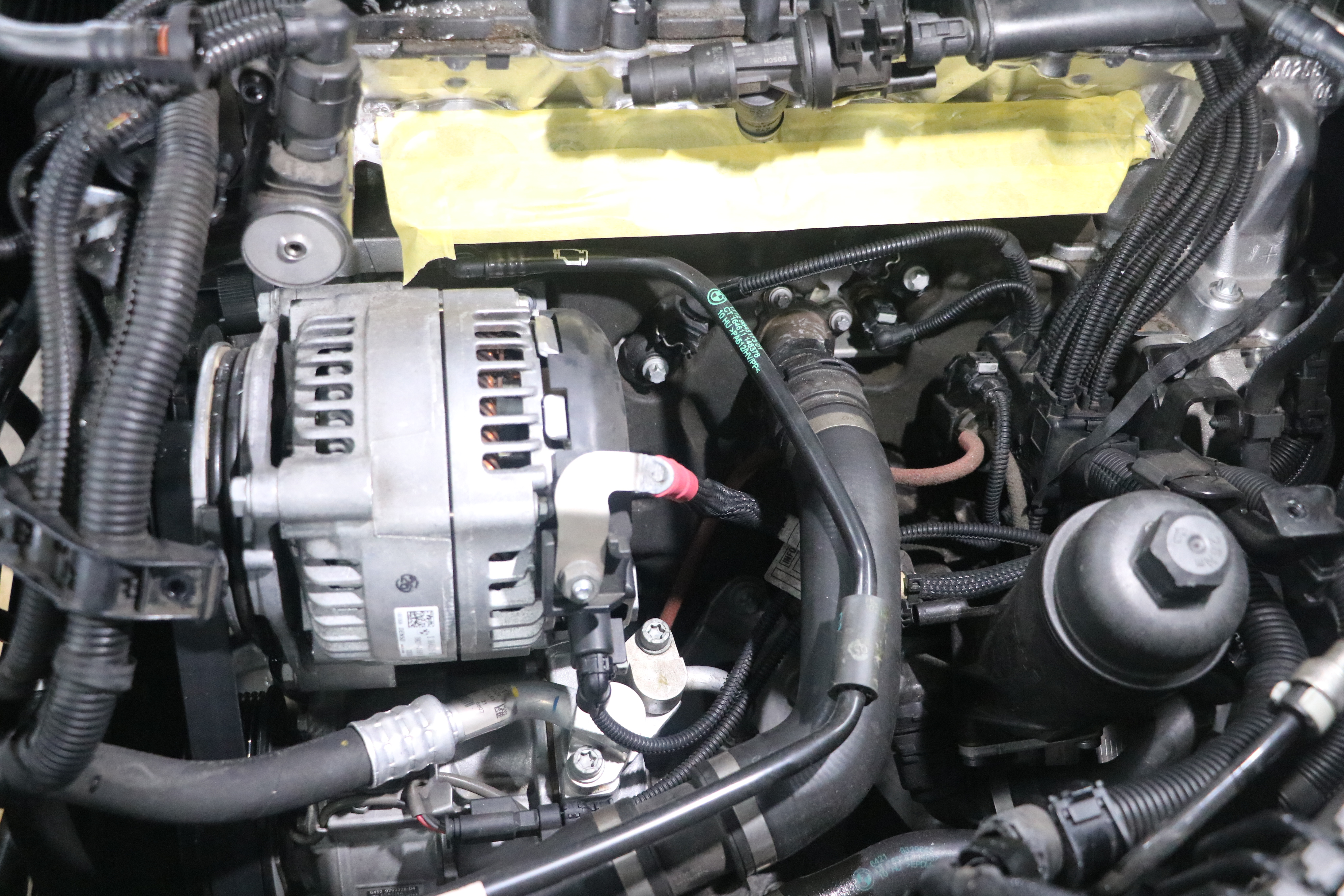

< 赤矢印が交換する部品です。>













< ラジエターアッパーホースと、アタッチメントの取り外し >









ここで、エンジンフロント側に取り付けられているウォーターポンプを先に交換します。





ベルトを取り外し、ウォーターポンプを脱着。

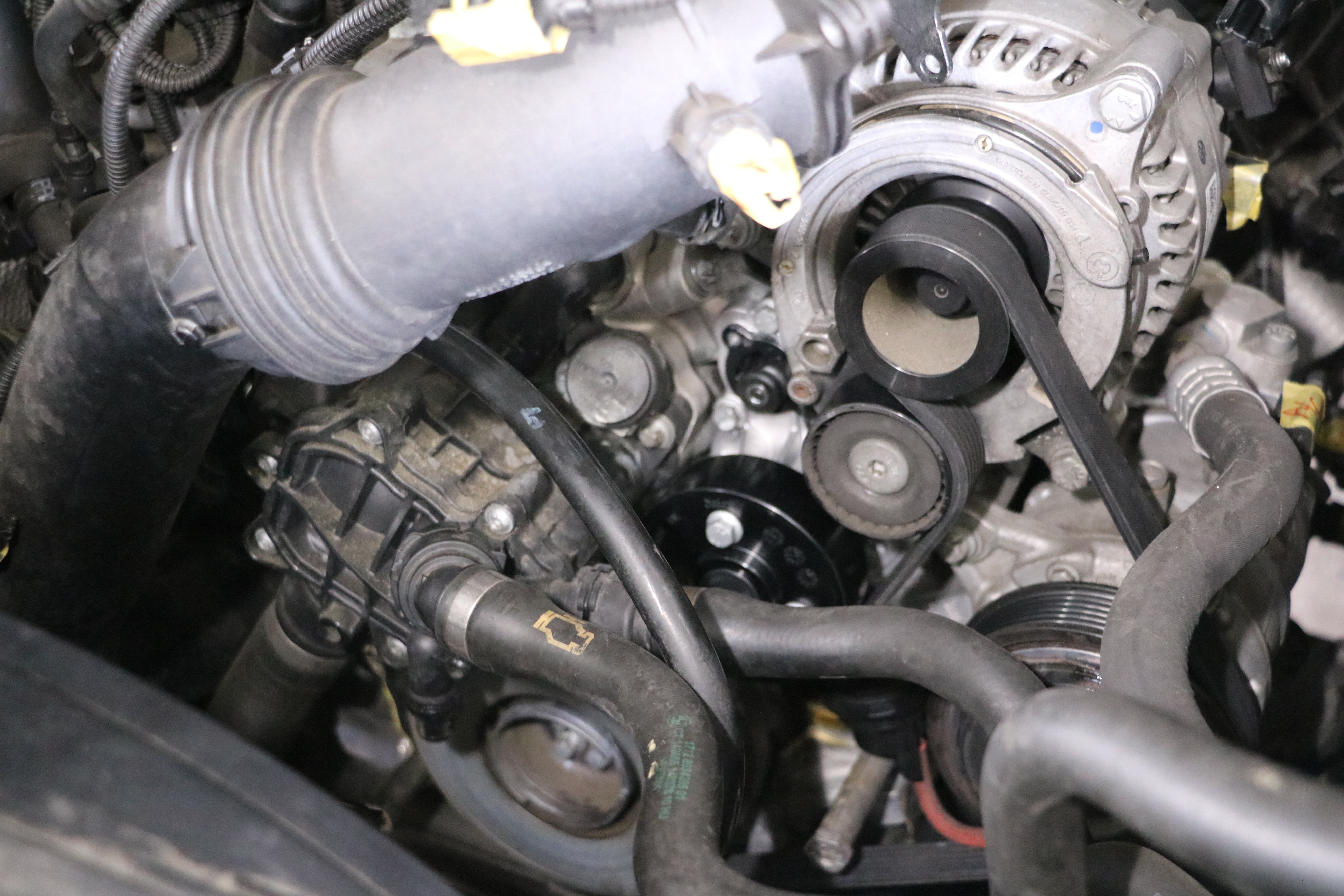

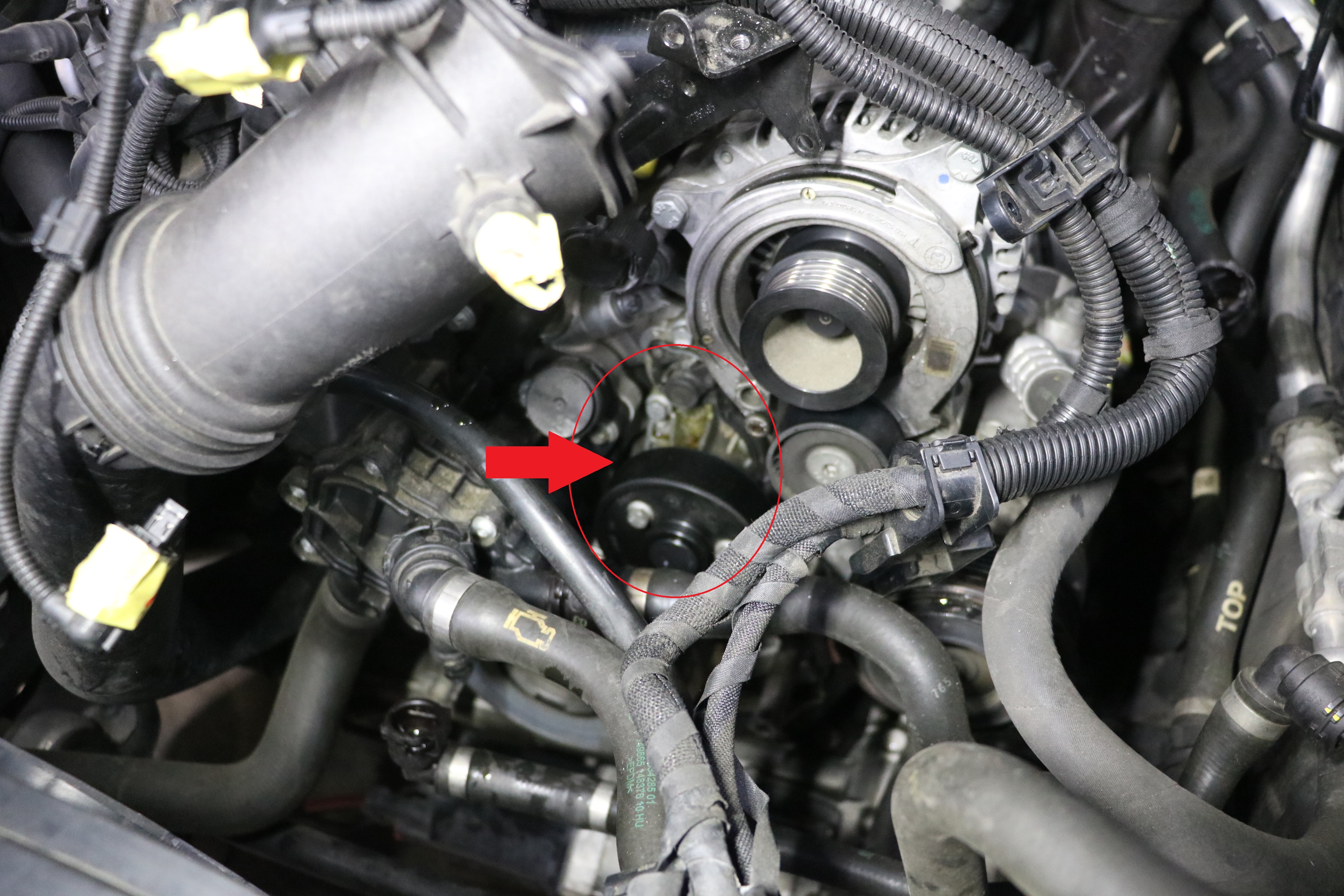

< 赤矢印が、ウォーターポンプ >

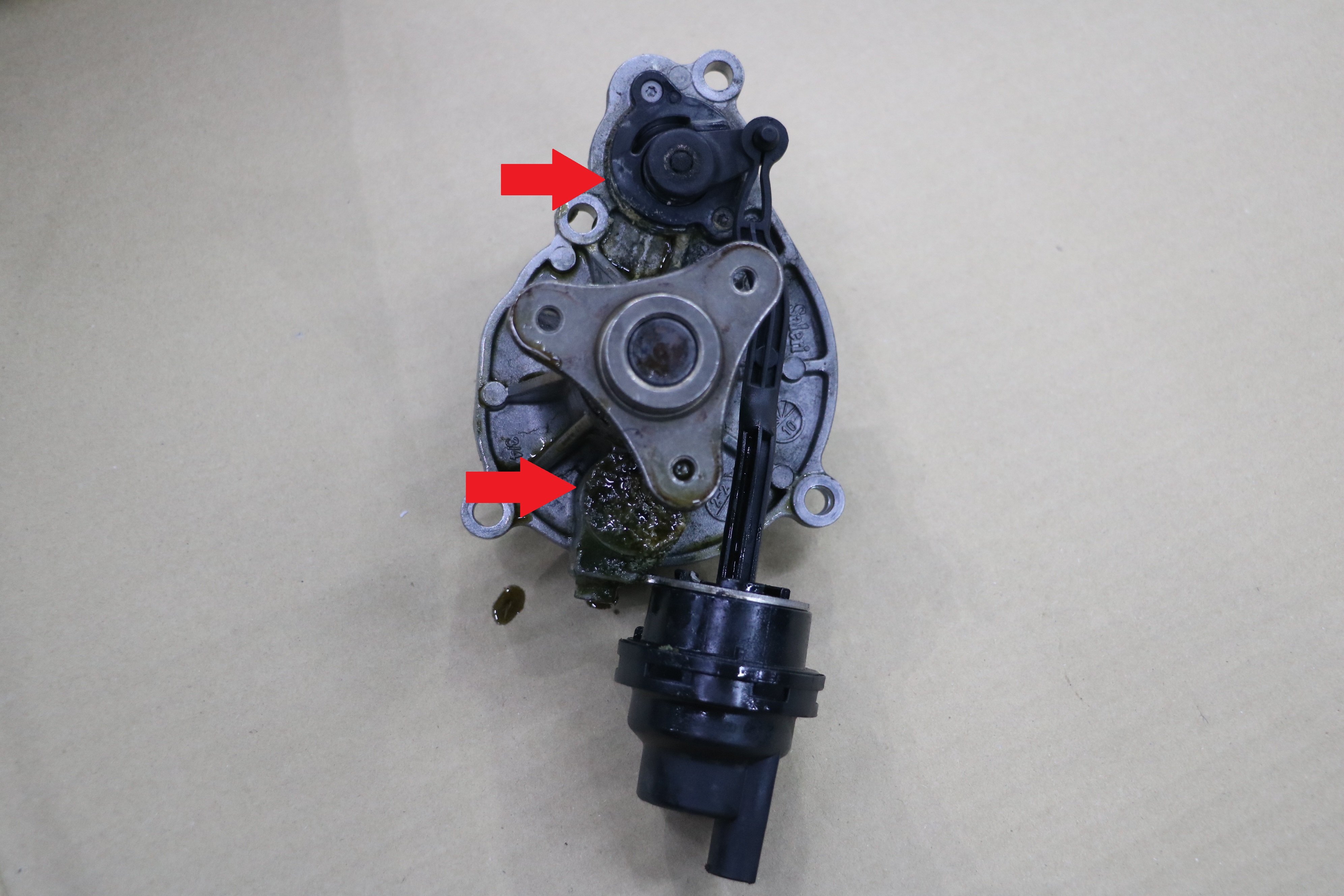

< バルブフラップとウォーターポンプ本体からの水漏れ >

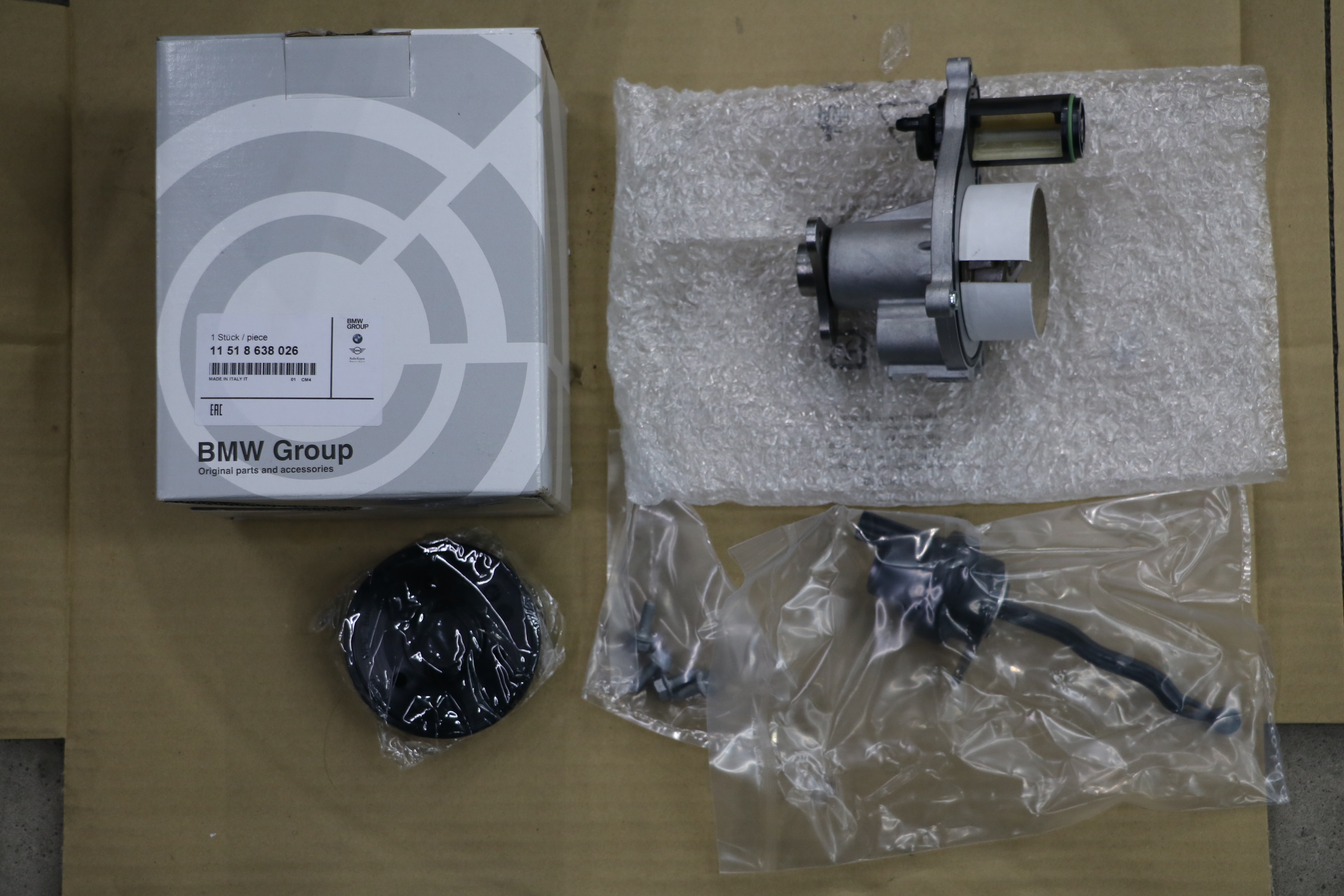

< 取り付けさせて頂きます 新品のウォーターポンプ >

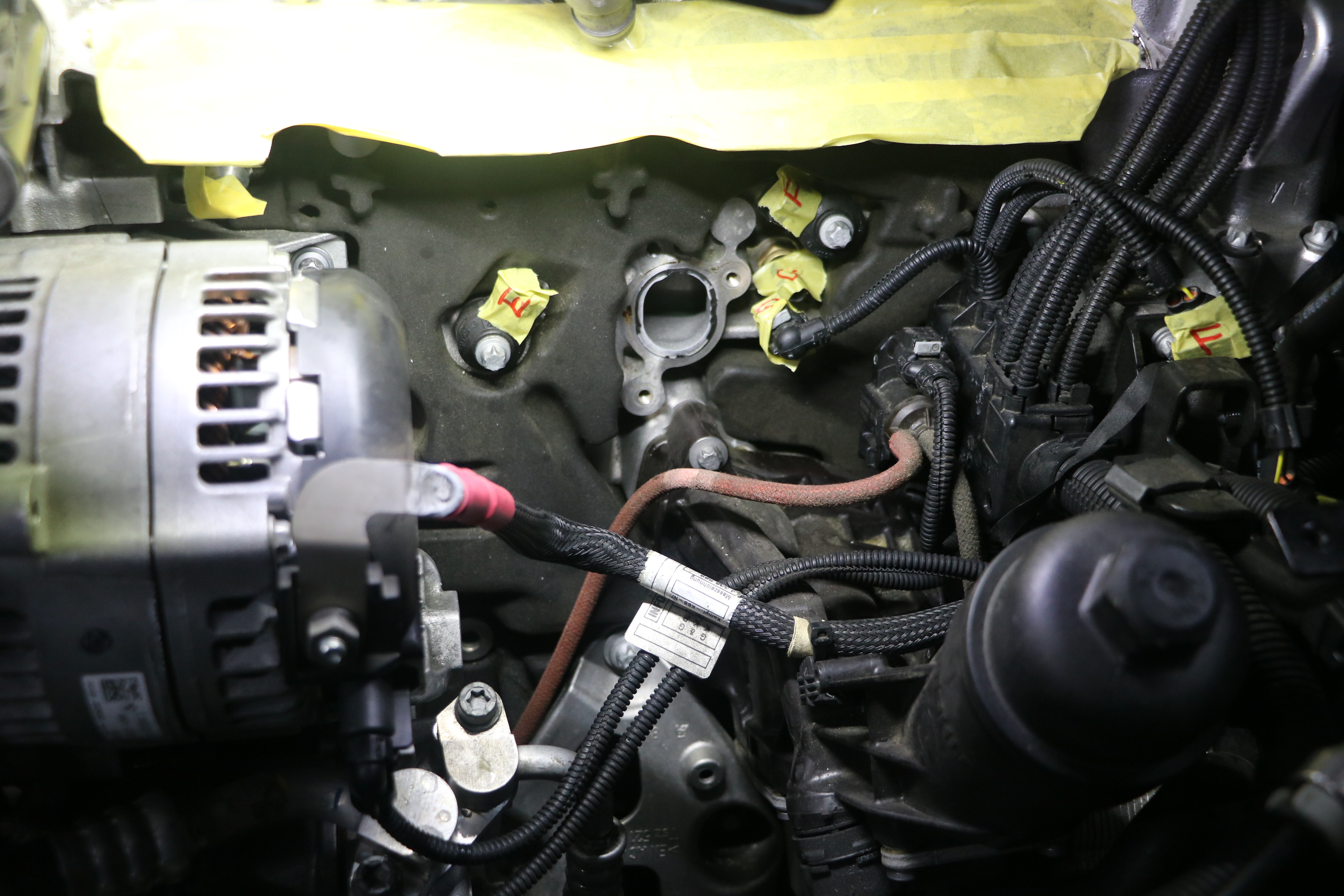

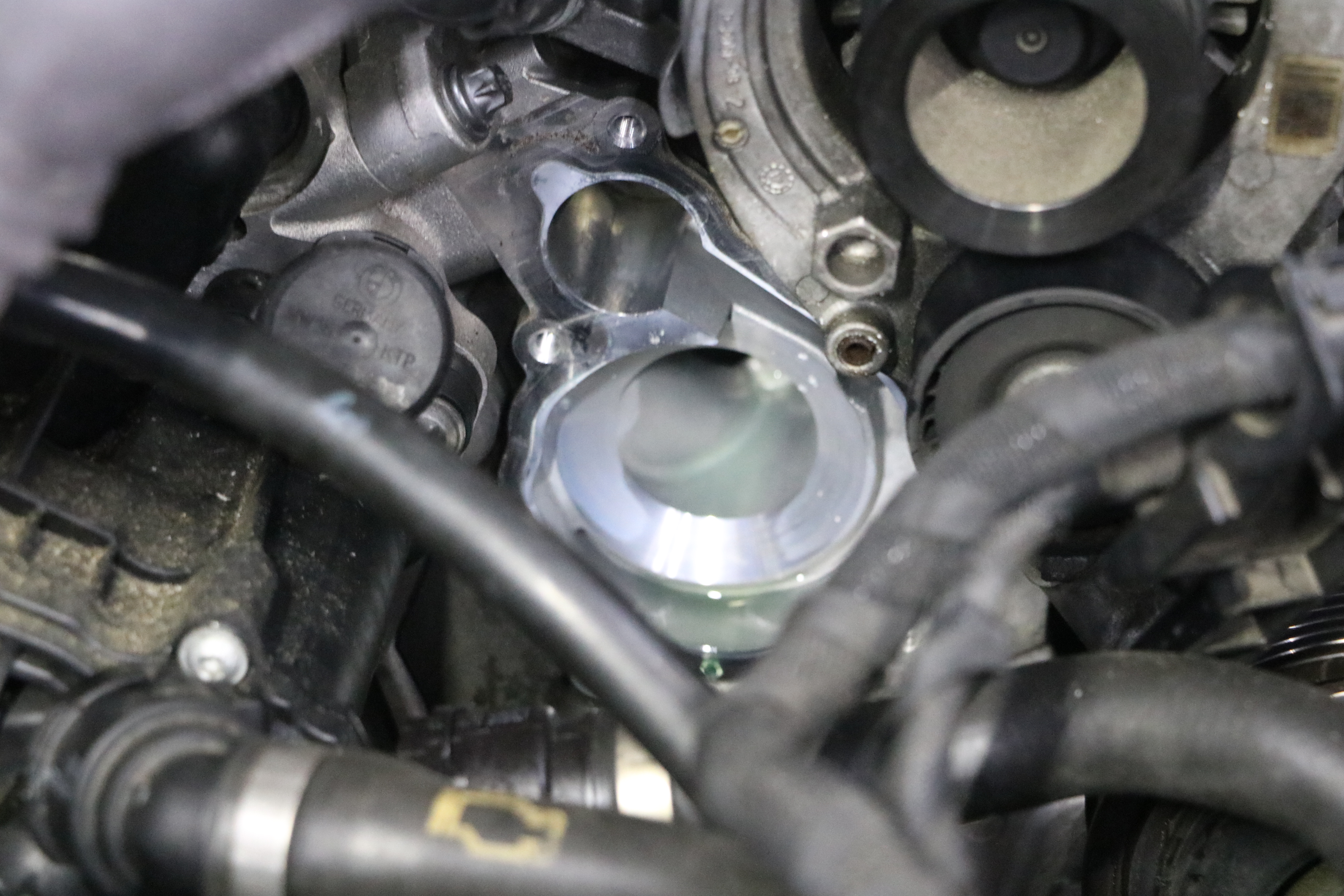

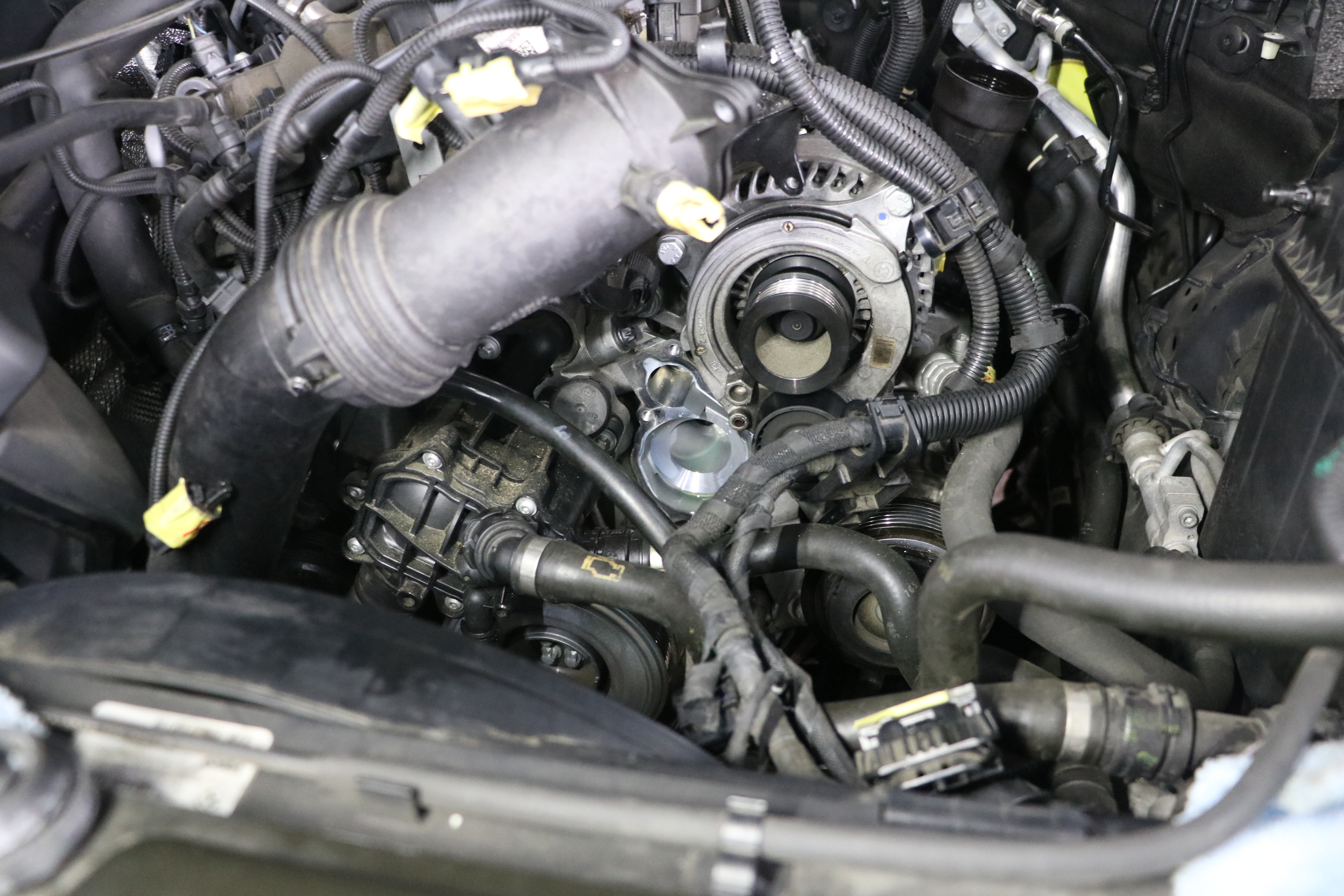

< 因みに、ウォーターポンプを取り外したエンジン側 >

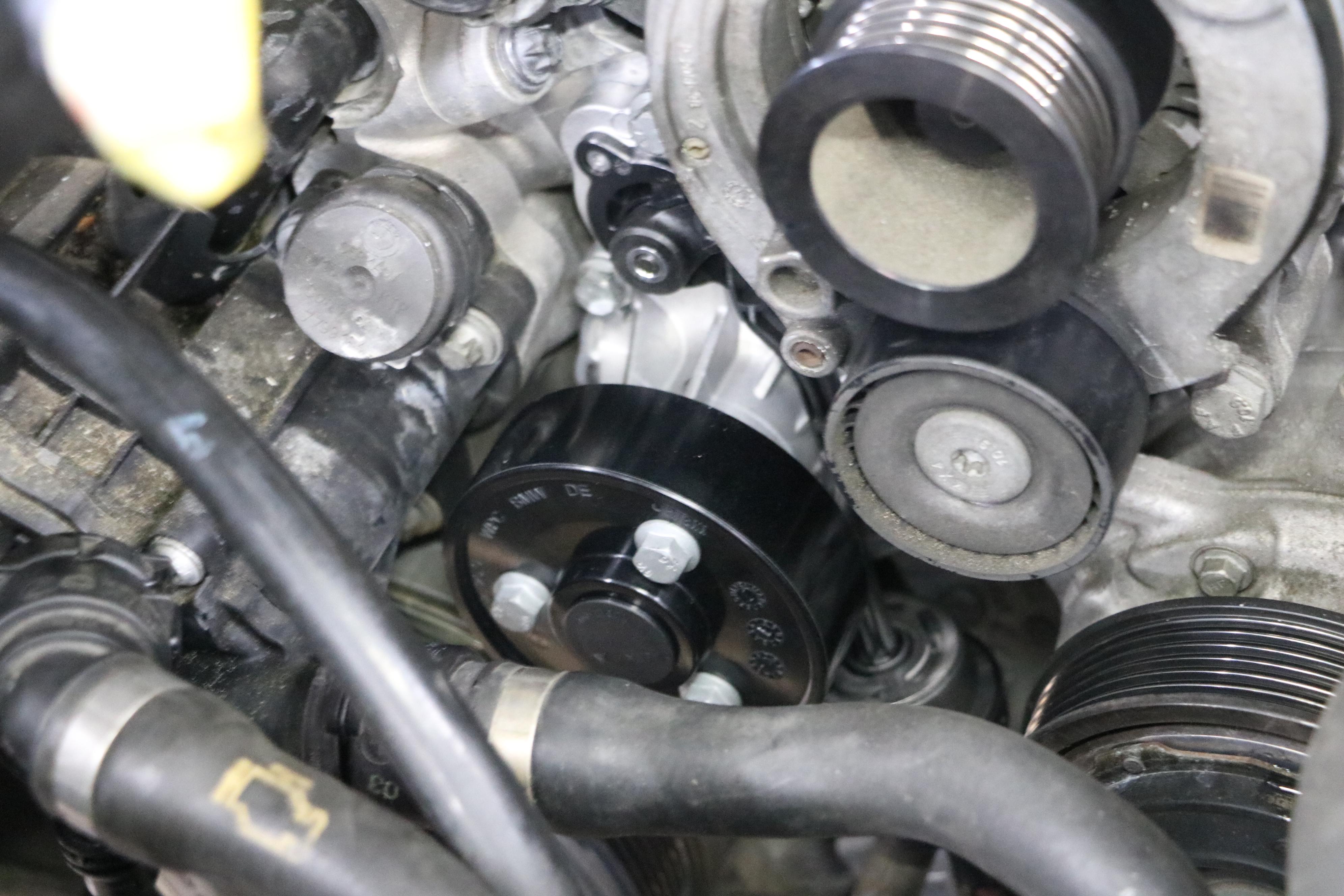

< 新品のウォーターポンプの取り付け >















ウォーターポンプの交換を終えて、オイルエレメントハウジングの脱着を行います。

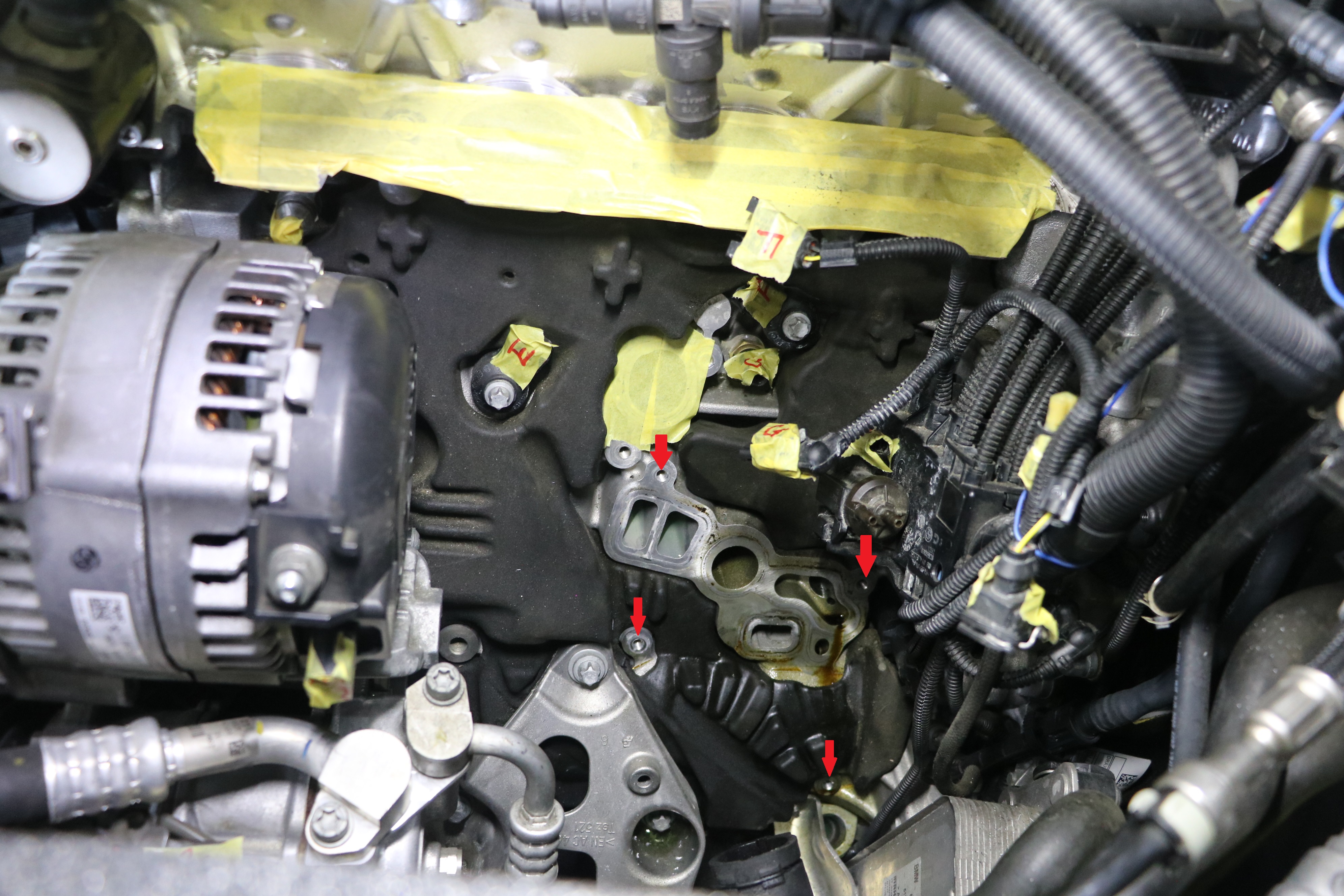

< オイルエレメントハウジングは、ボルト4箇所で取り付けられています。>

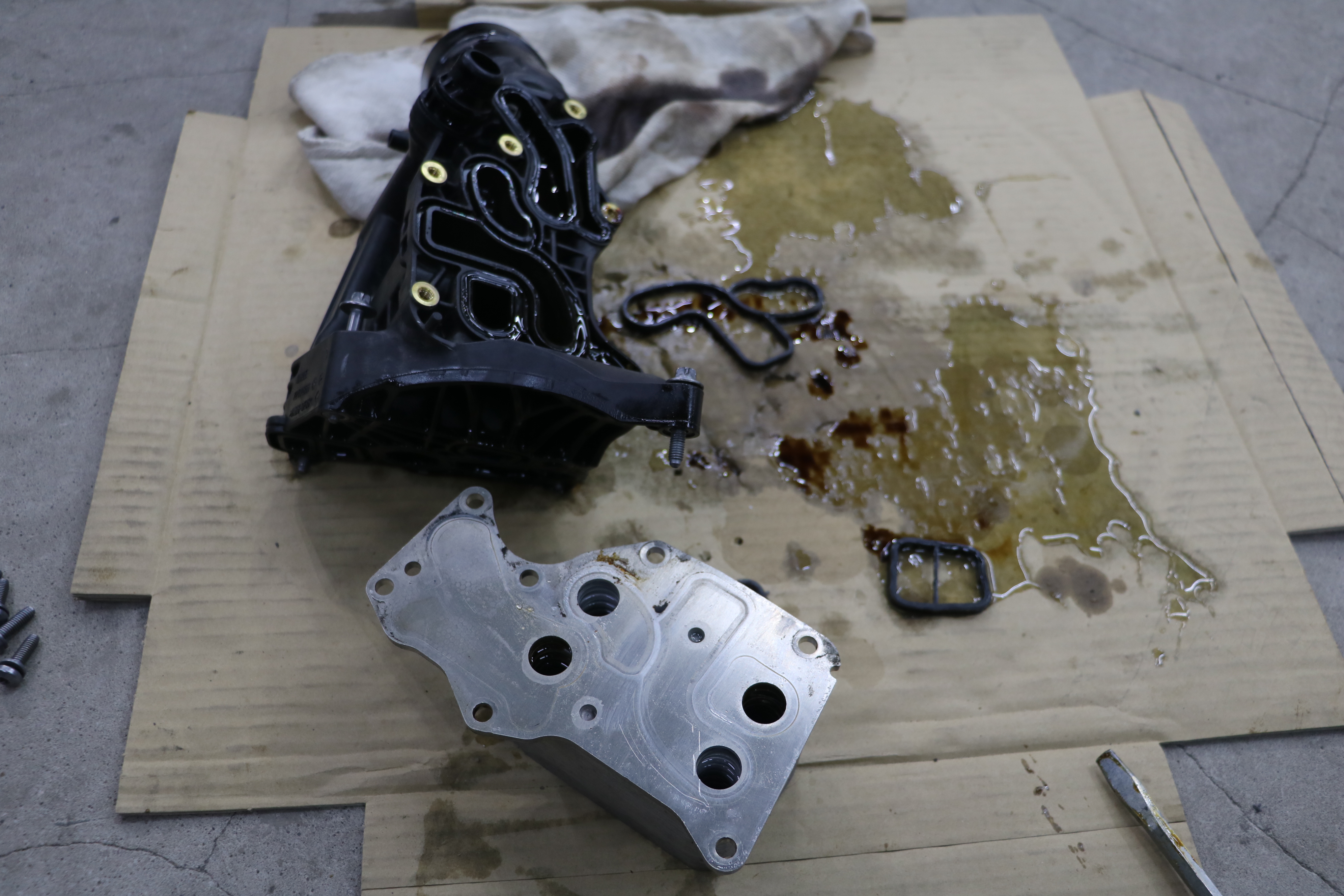

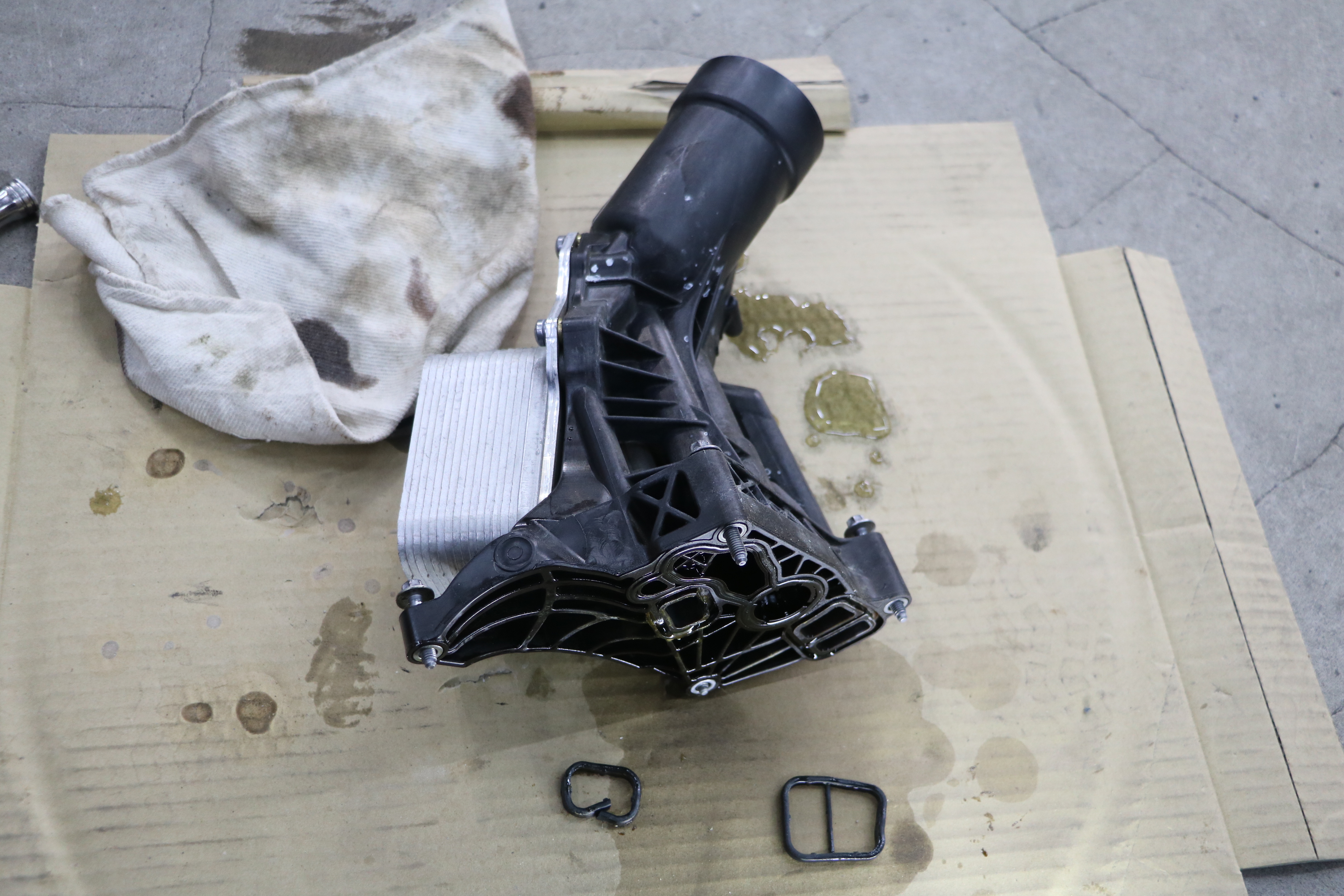

< 取り外した オイルエレメントハウジング >

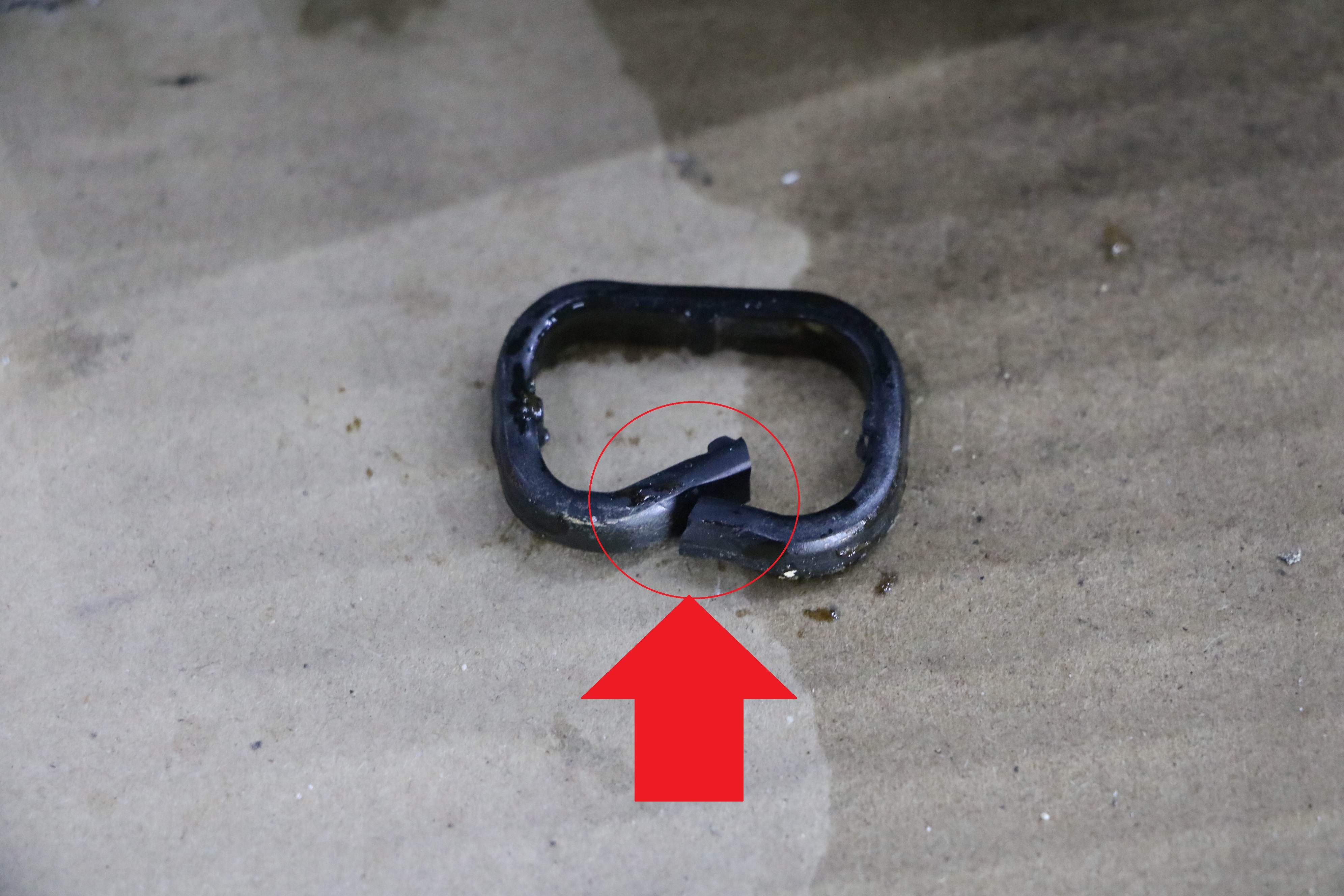

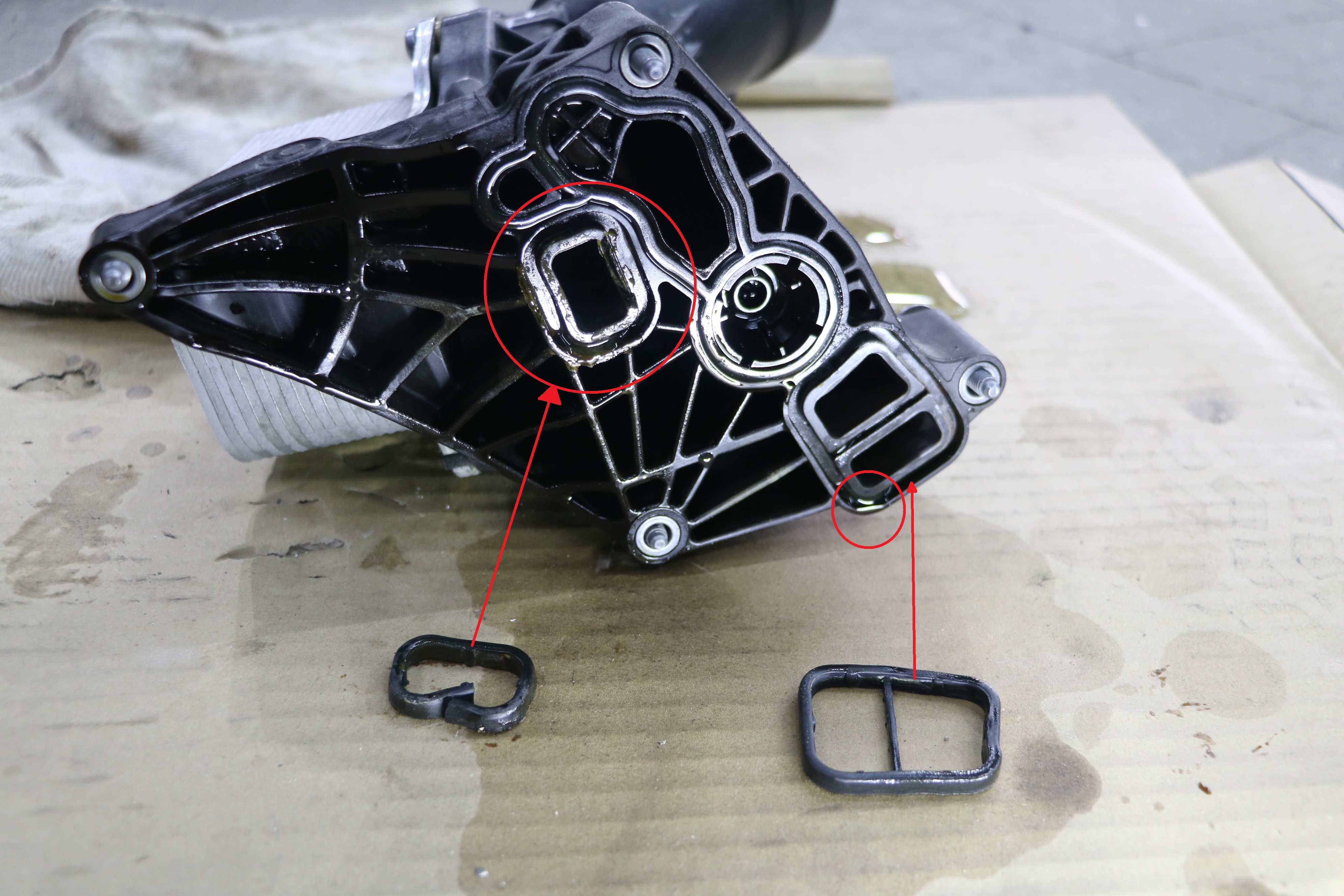

< ハウジング二箇所からの水漏れ >

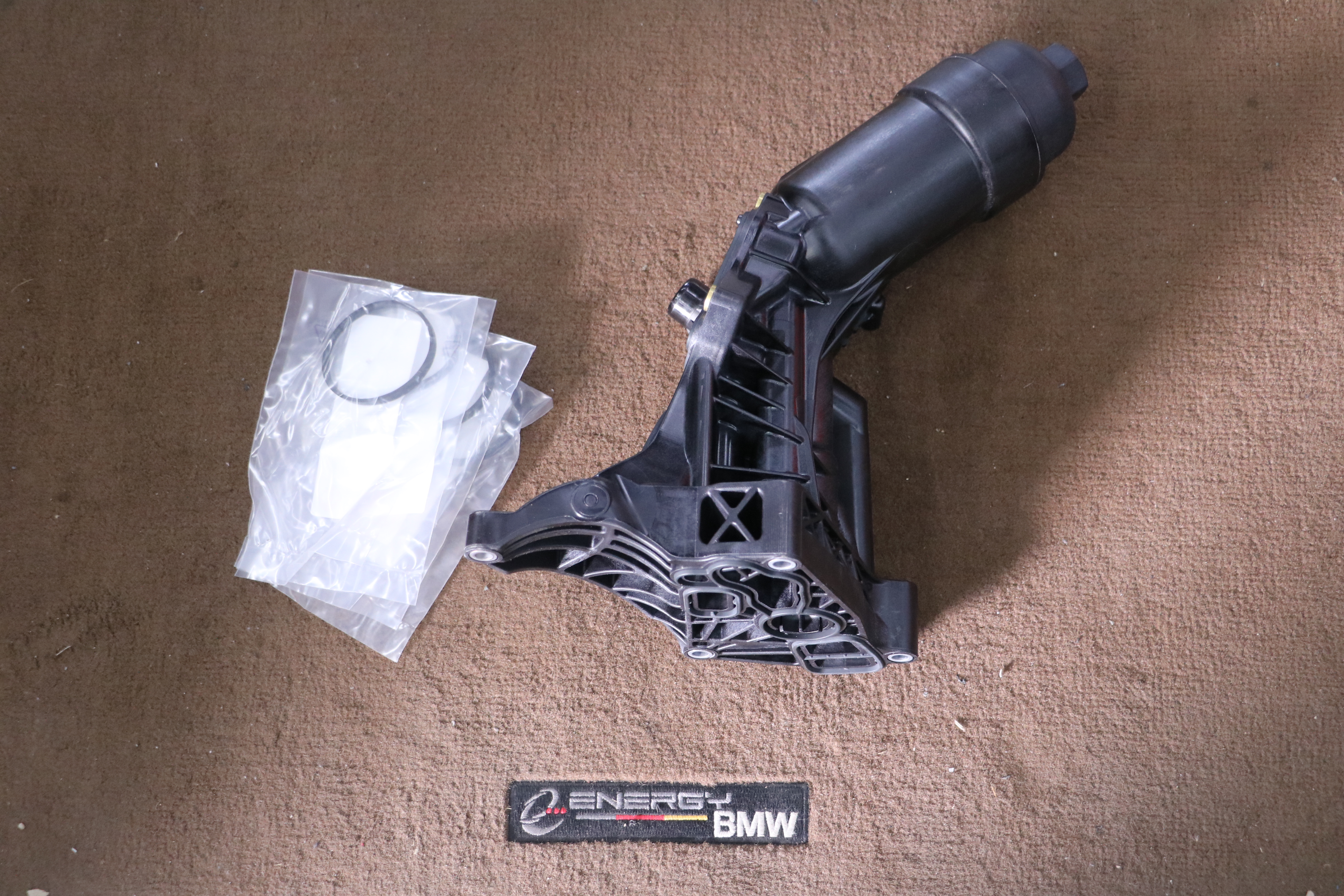

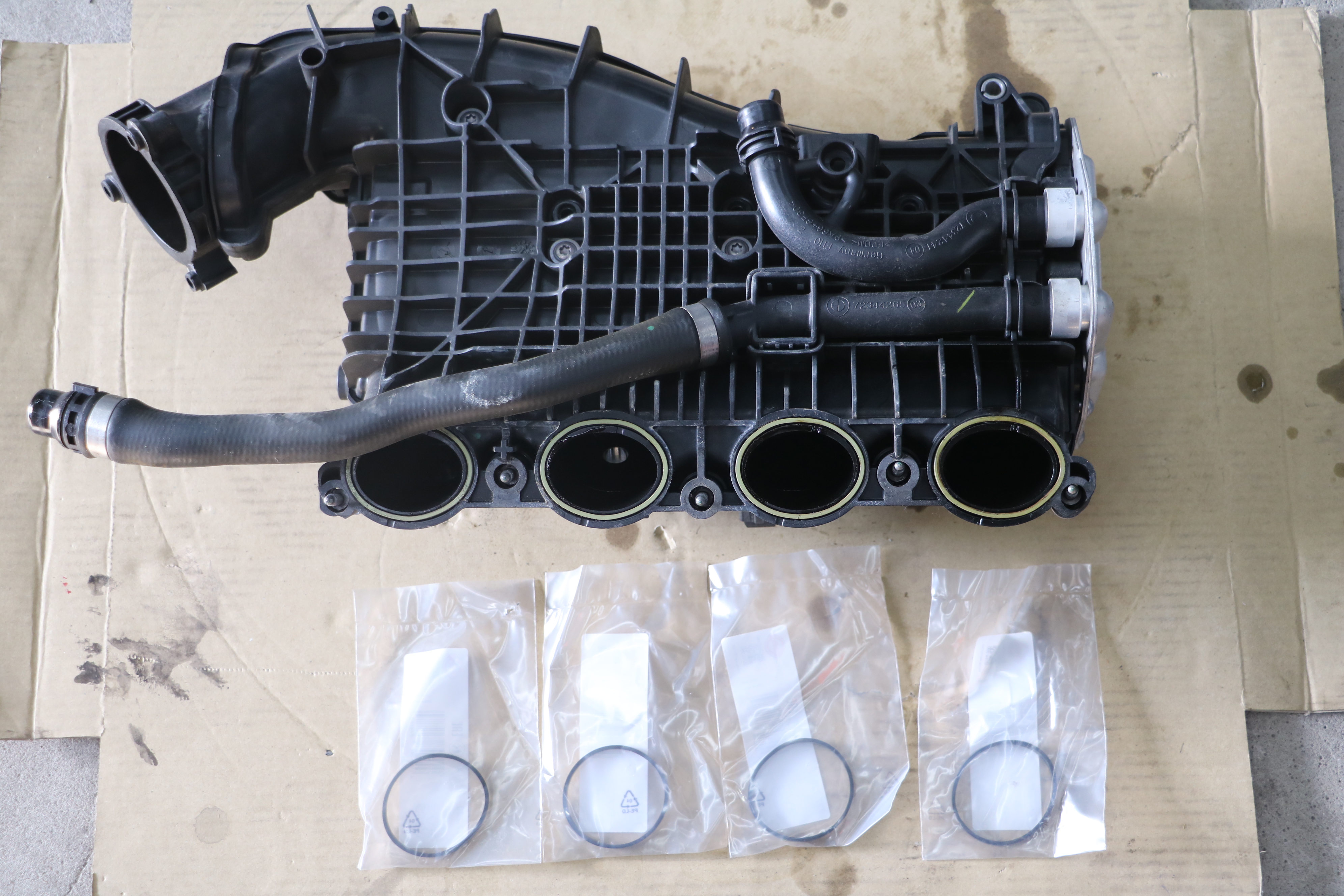

< 新品のインテークマニホールドのOリング&オイルエレメントハウジング >

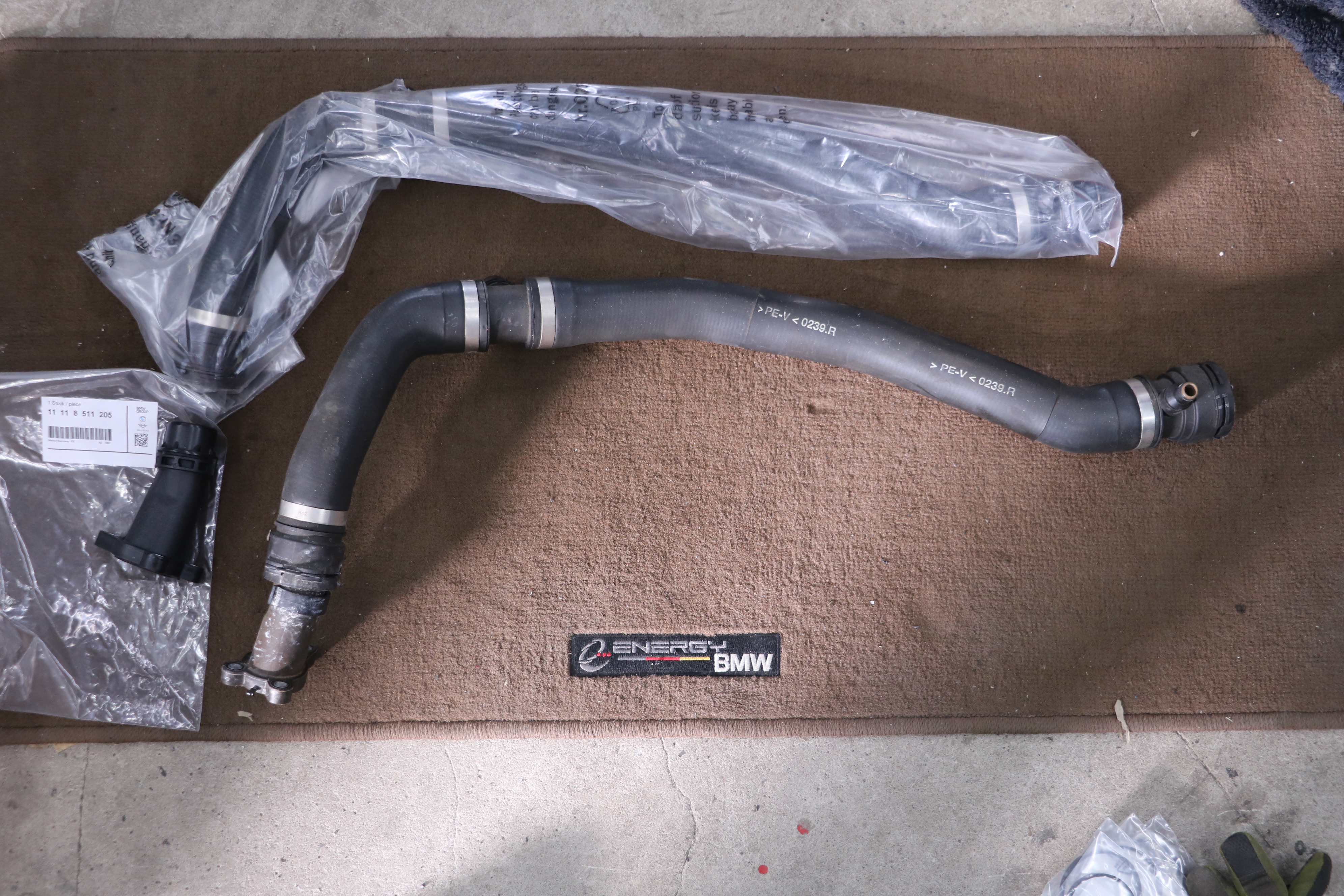

< アッパーホース&アタッチメント (下側が取り外したホース&アタッチメント) >









取り外したオイルエレメントハウジングから、オイルクーラーを取り外して





新品のオイルエレメントハウジングに移植します。

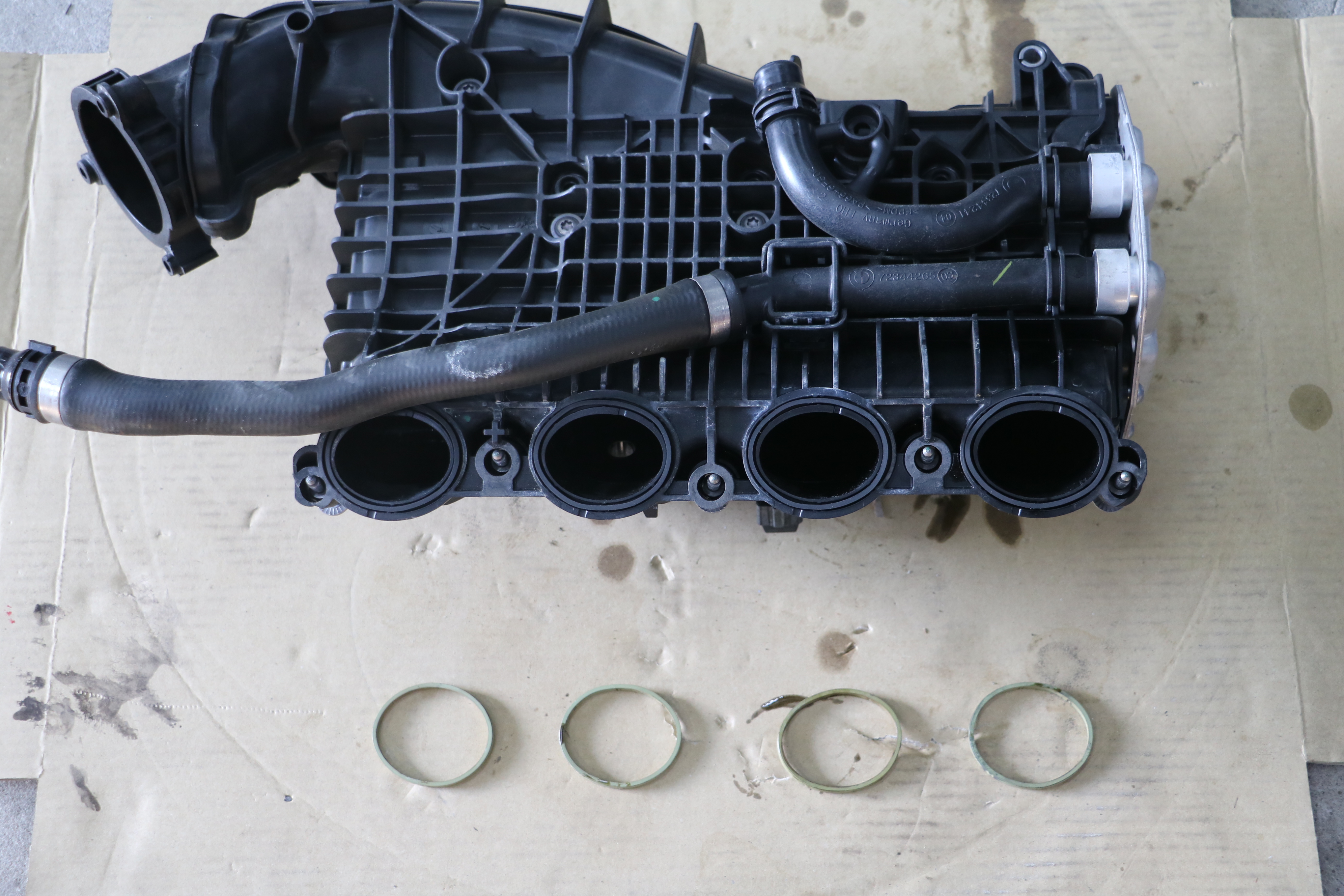

< インテークマニホールド Oリングの交換 >







< 交換後 >

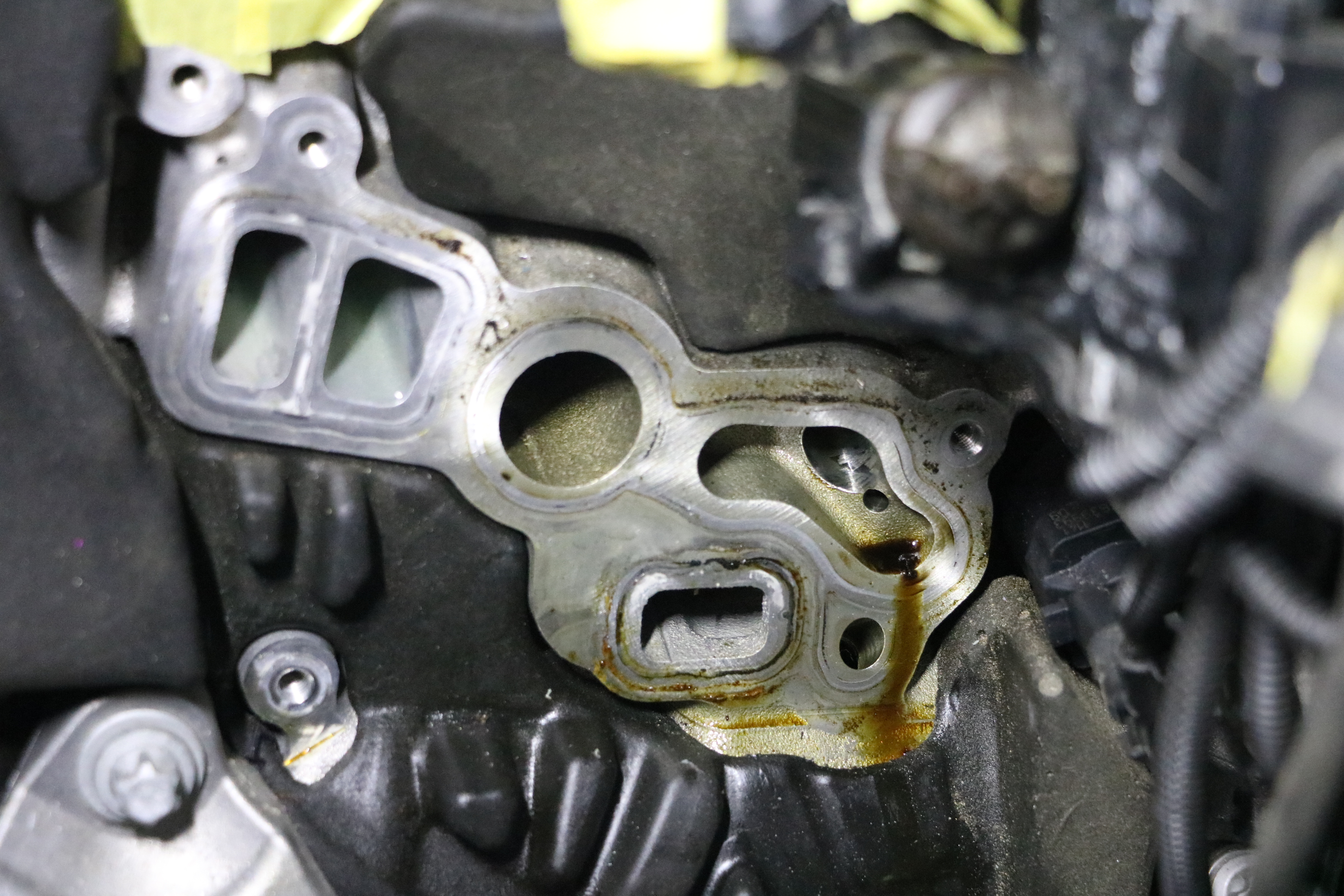

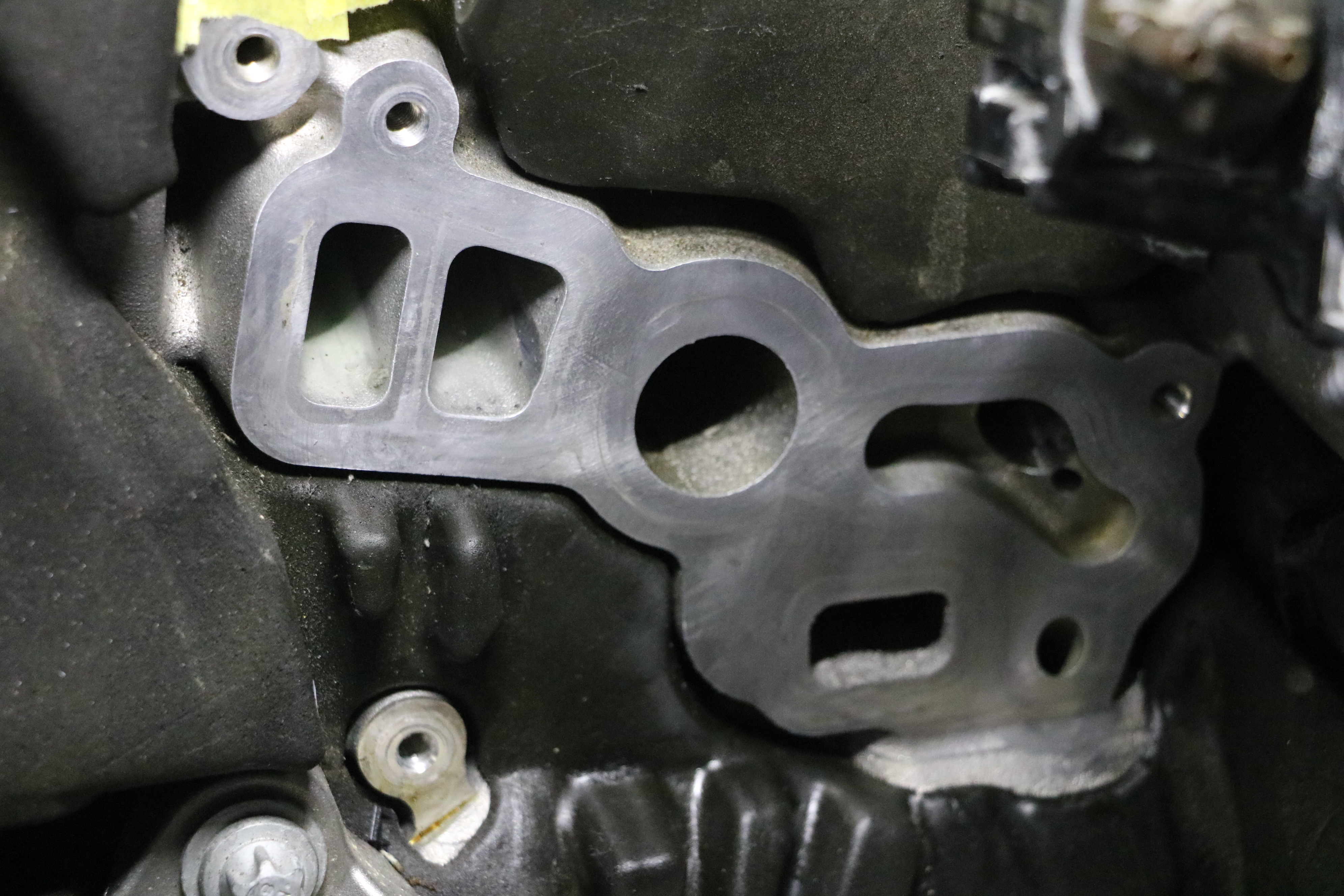

< エンジン側 オイルエレメントハウジング取り付け部清掃 >

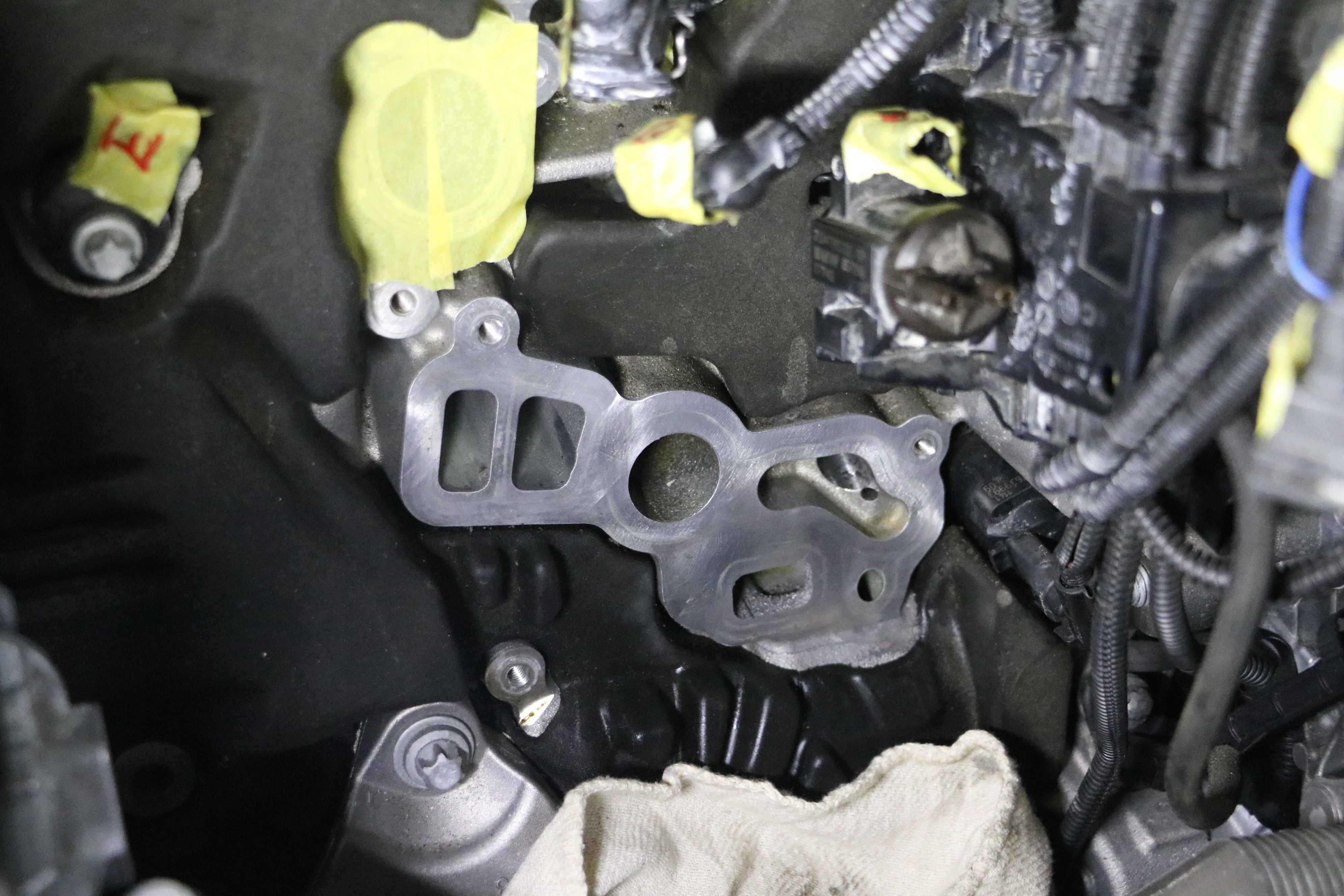

< 清掃後 >

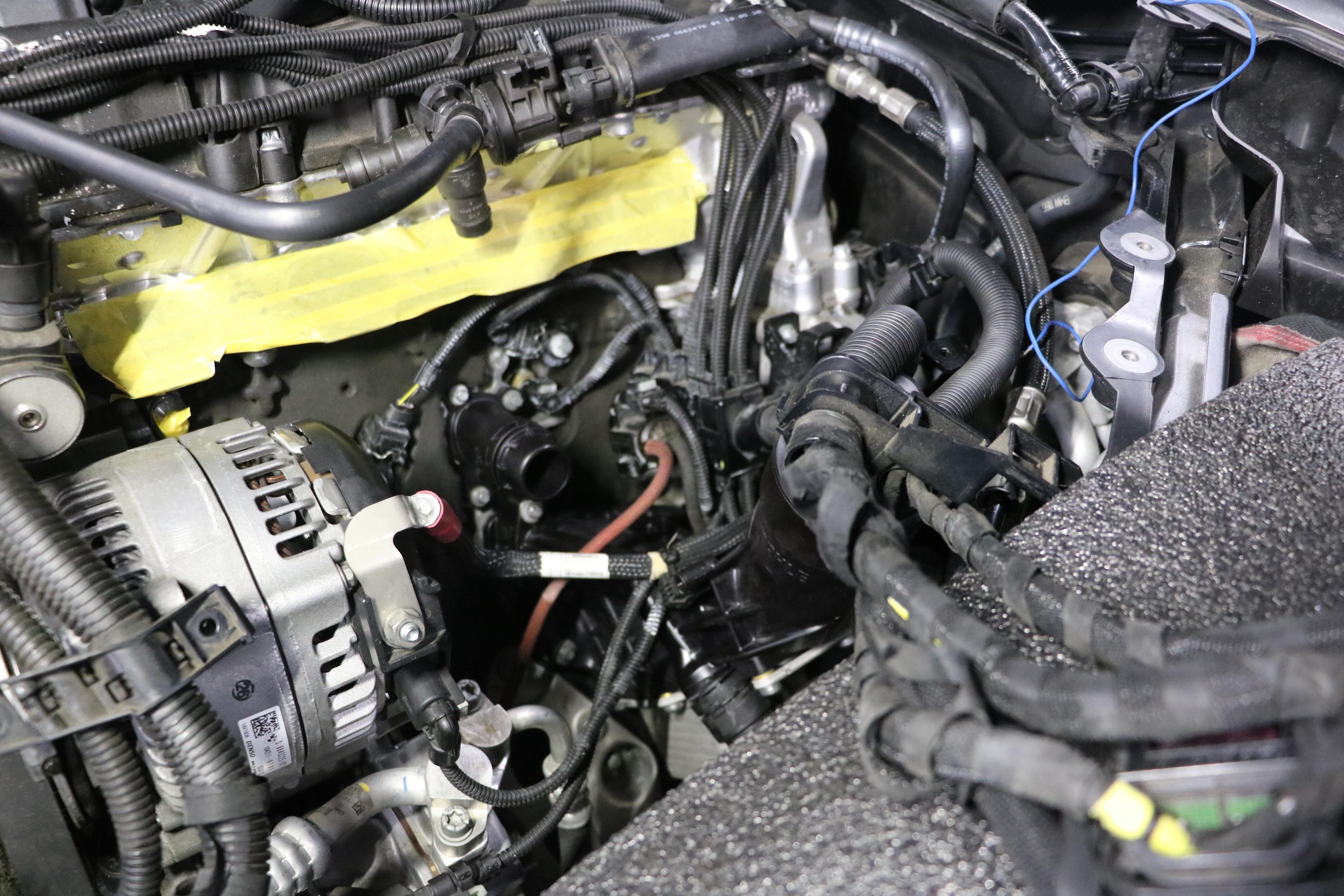

< ラジエターアッパーホース/オイルエレメントハウジングの取り付け >

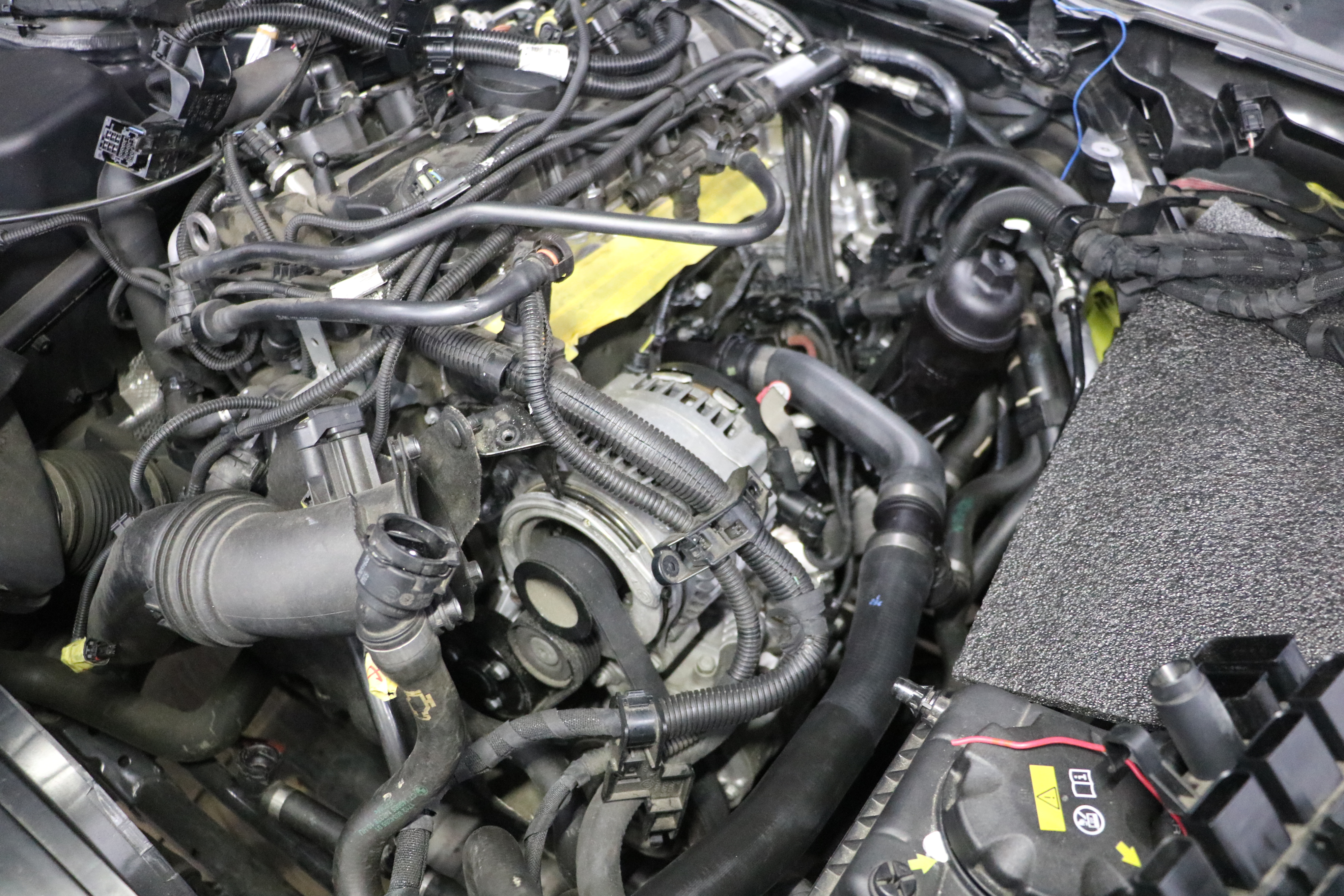

取り外したパーツを組み上げ作業が完了しております。





この後、試走を行い最終チェックをして作業完了となります。





by−山下
