静岡県の榎〇様へ・・・

2024年03月06日

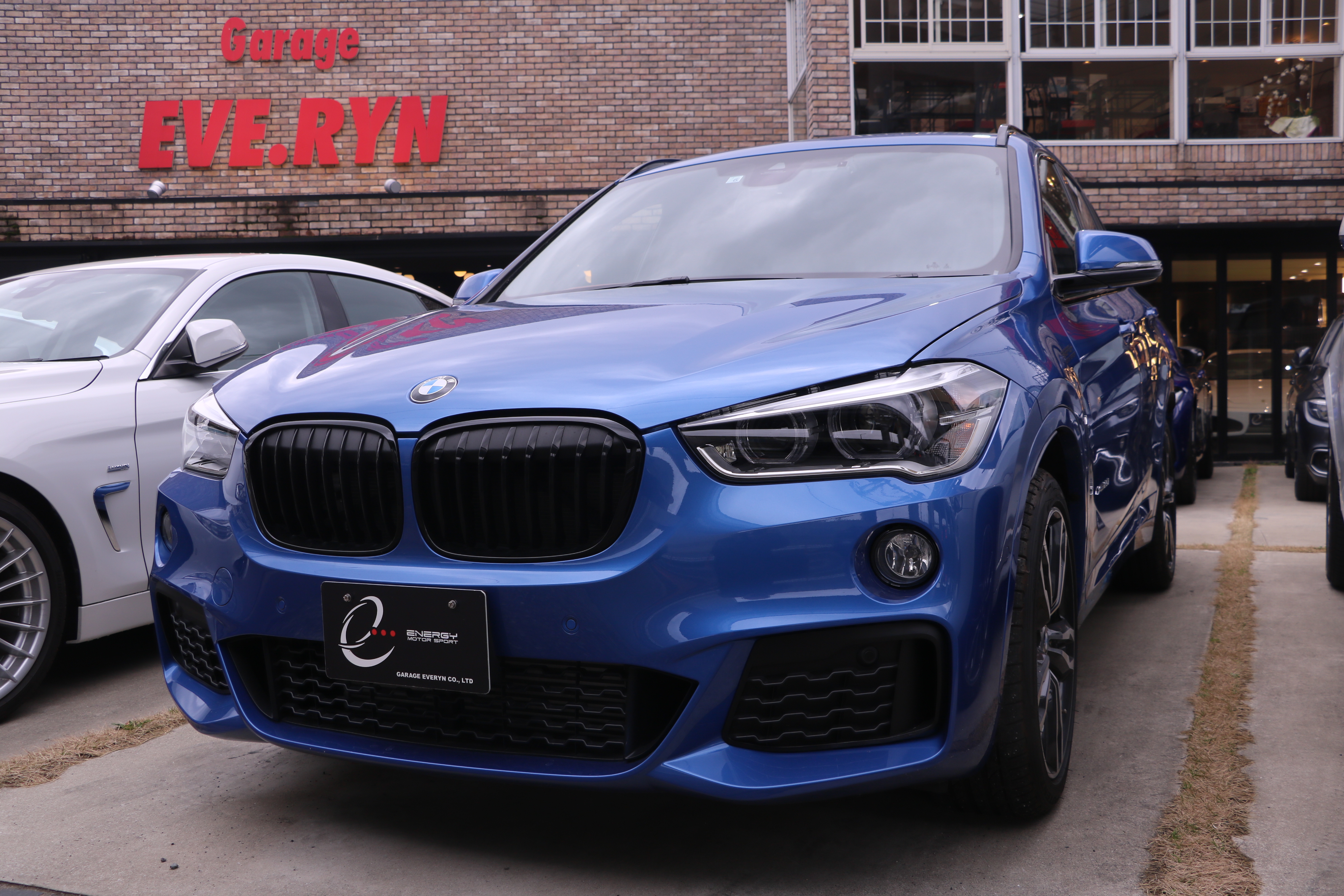

ご契約頂いております X1 ですが進捗状況をご報告させて頂きます。





オプションでご注文頂きました インターフェイス/TVチューナーの取り付け作業が完了しております。

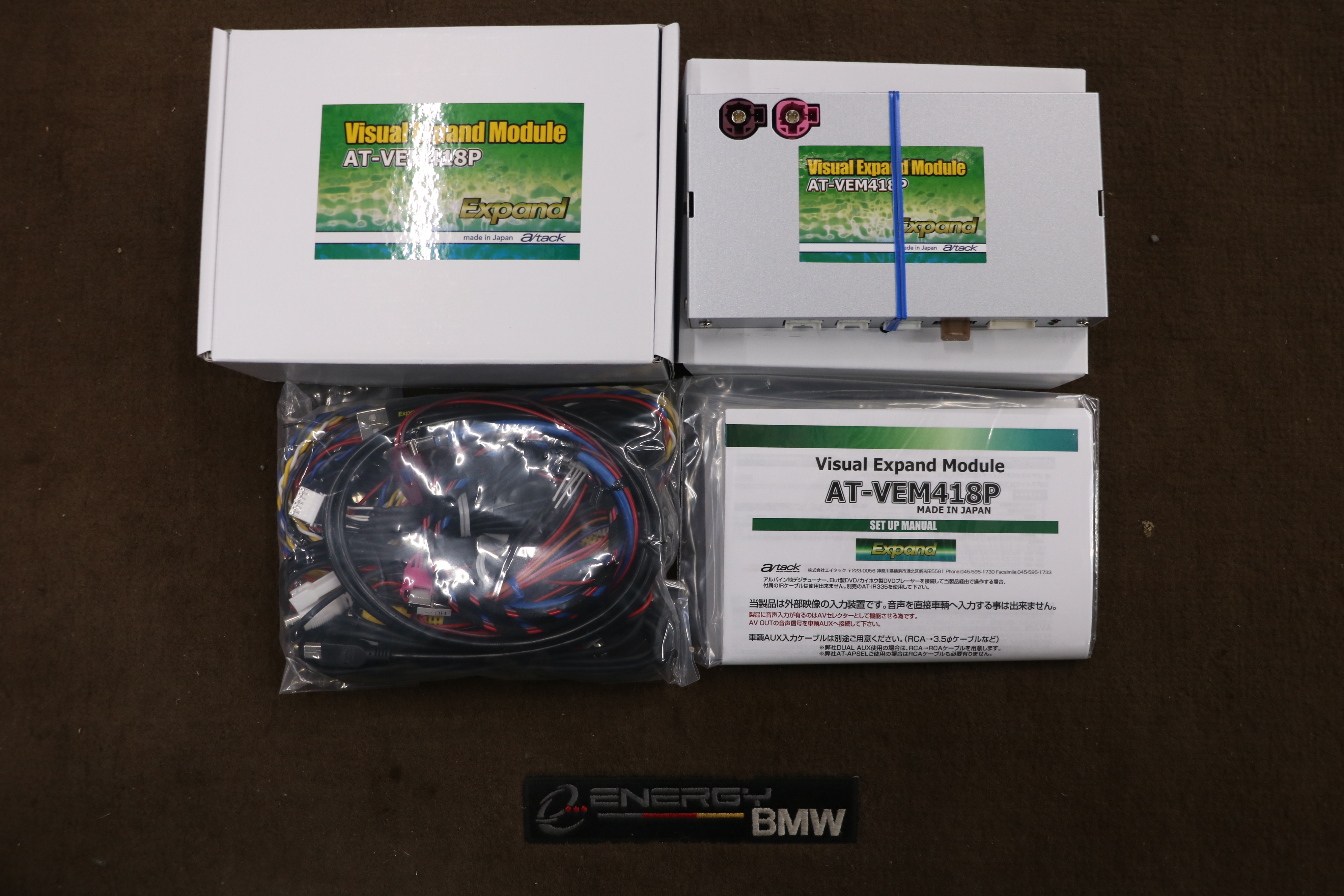

< インターフェイスキット >

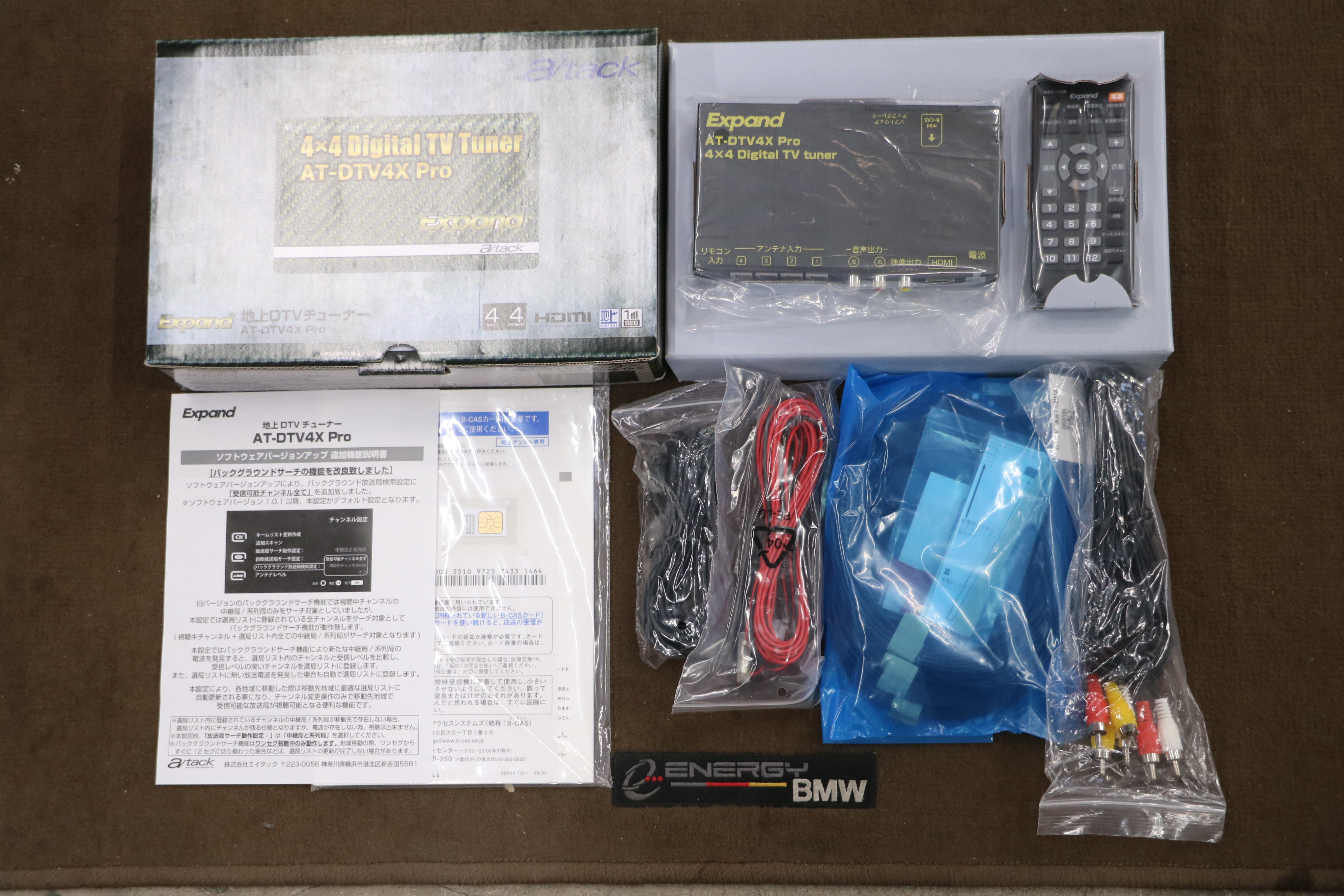

< TVチューナー >

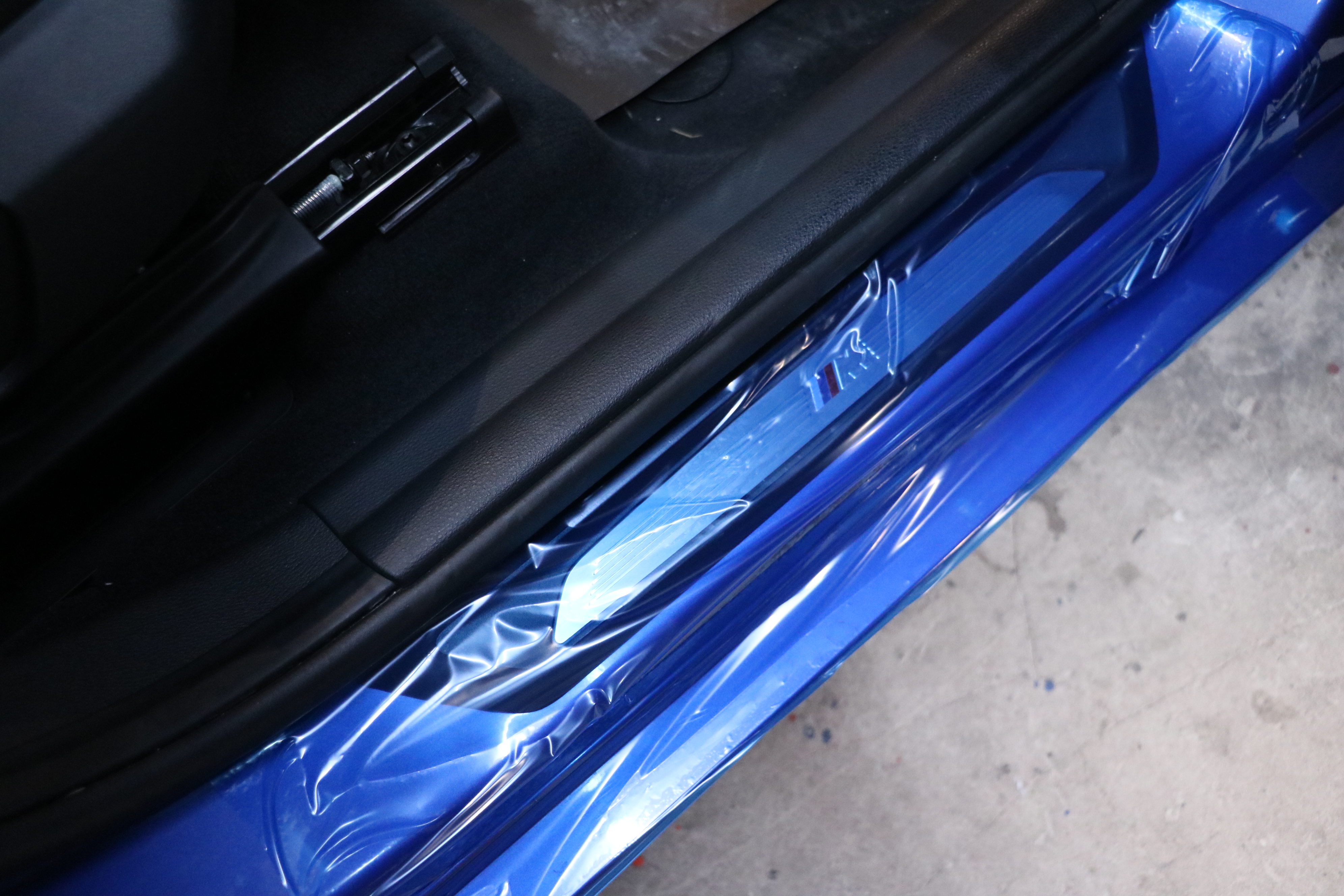

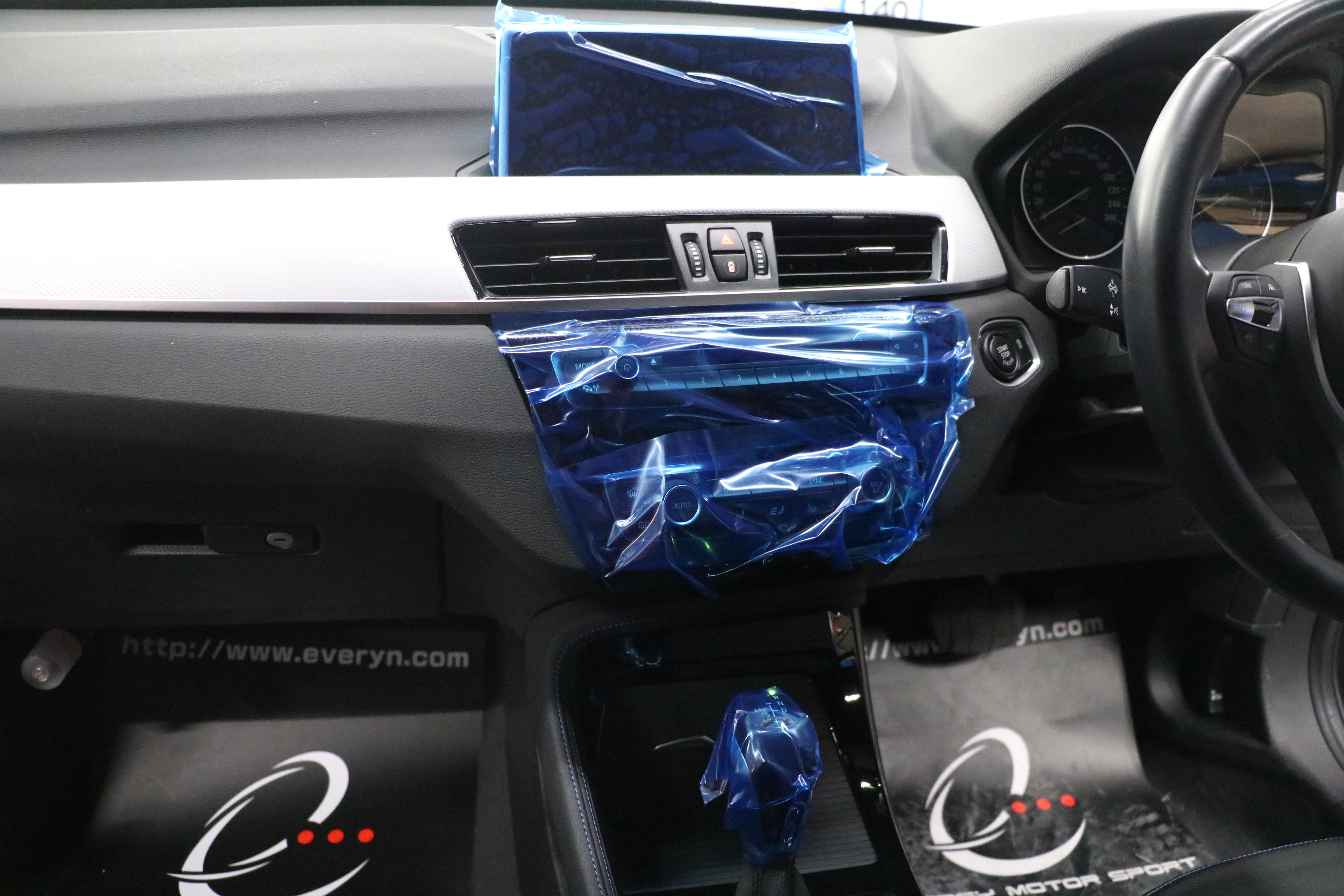

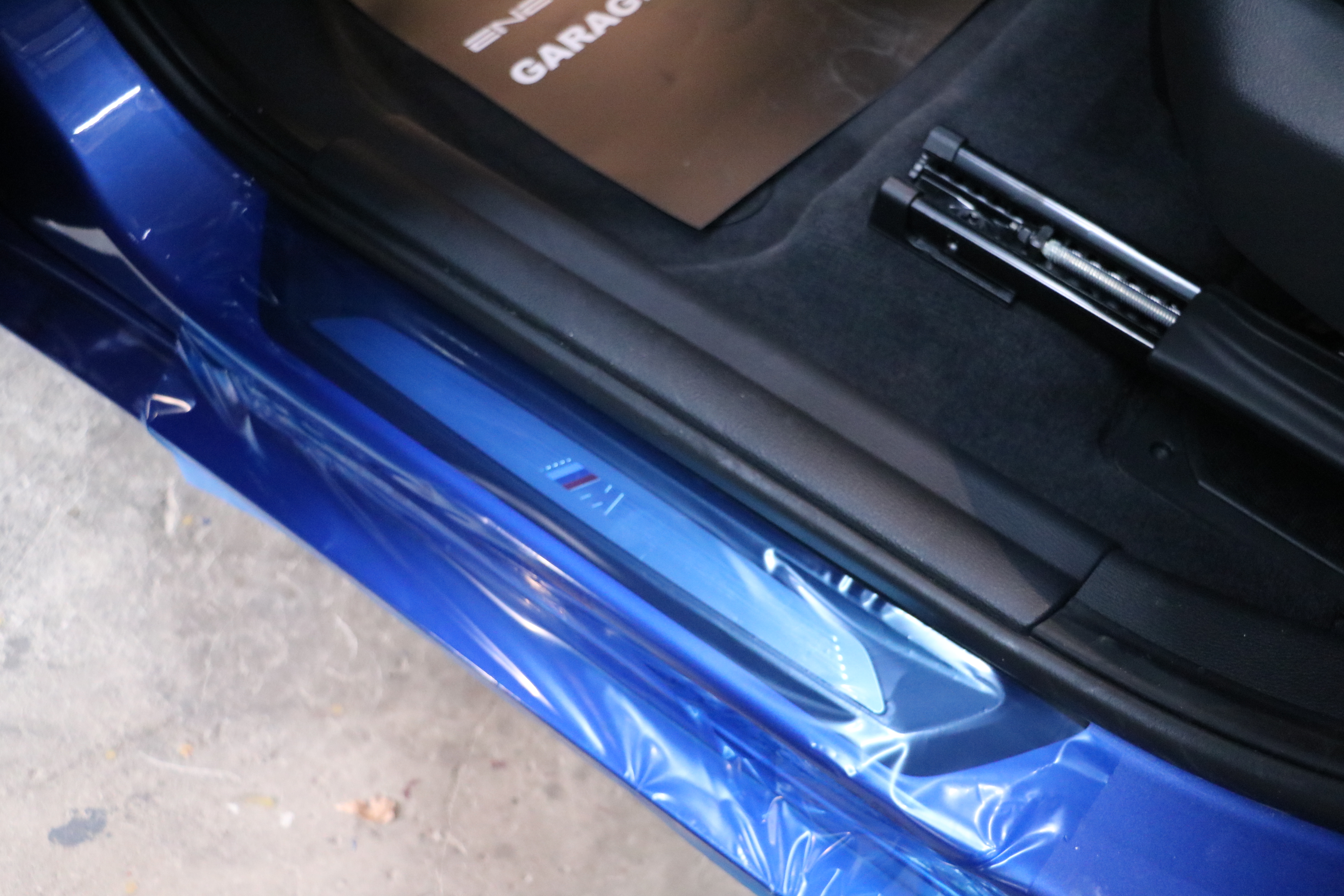

運転席/助手席サイドステップに養生テープを貼り、助手席足元/Aピラーカバー/サンバイザー/ルームランプ等々を





分解し、センターパネル/センターコンソールを分解して取り付けて参ります。









< 運転席側 >









< 助手席側 >

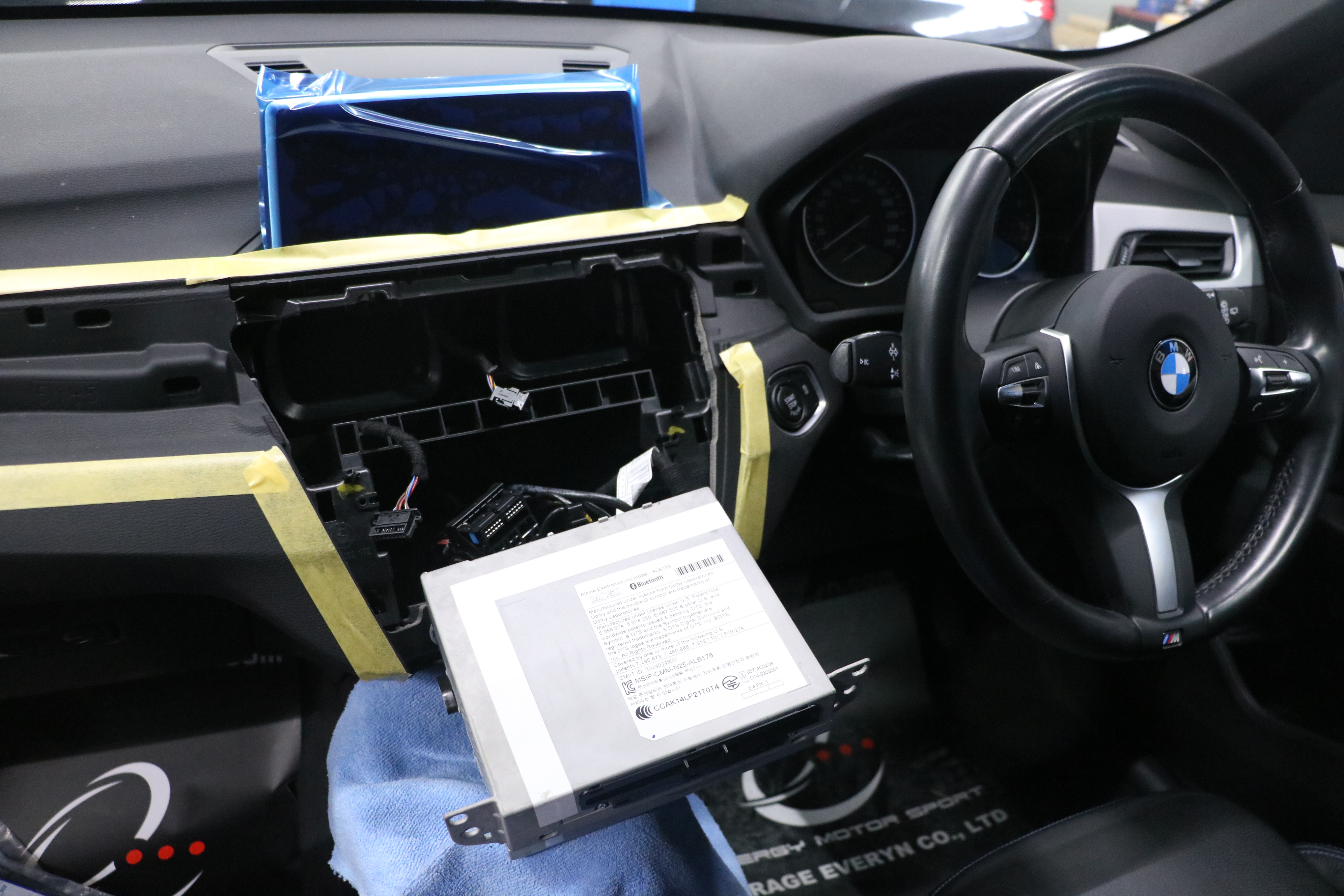

< オーディオ本体の取り外し >









ここで、TVチューナーのアンテナを取り付けの為、フロント天井廻りを分解しアンテナを取り付け





助手席足元を脱着し、グローブボックスを脱着します。

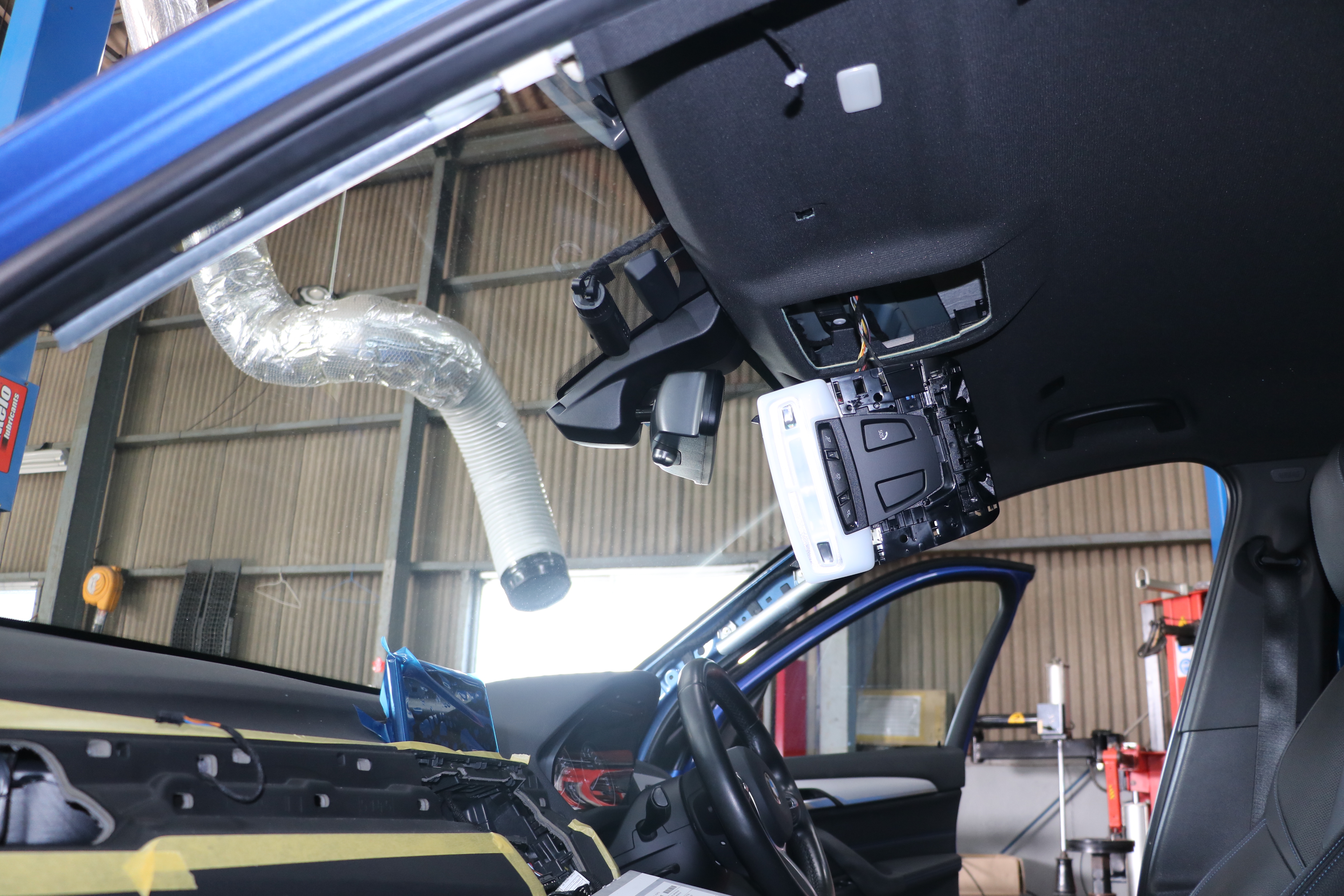

< フロント天井廻り >

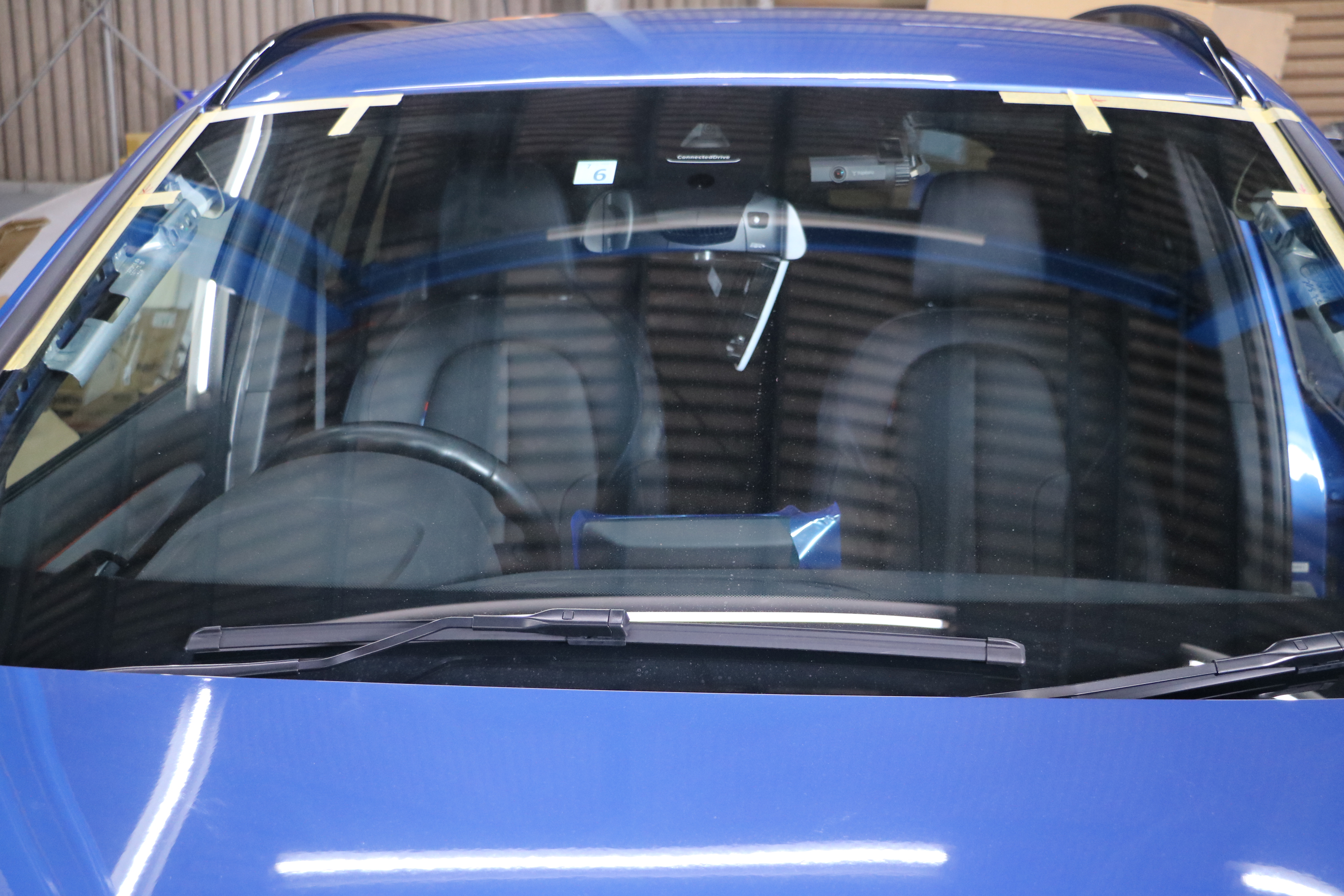

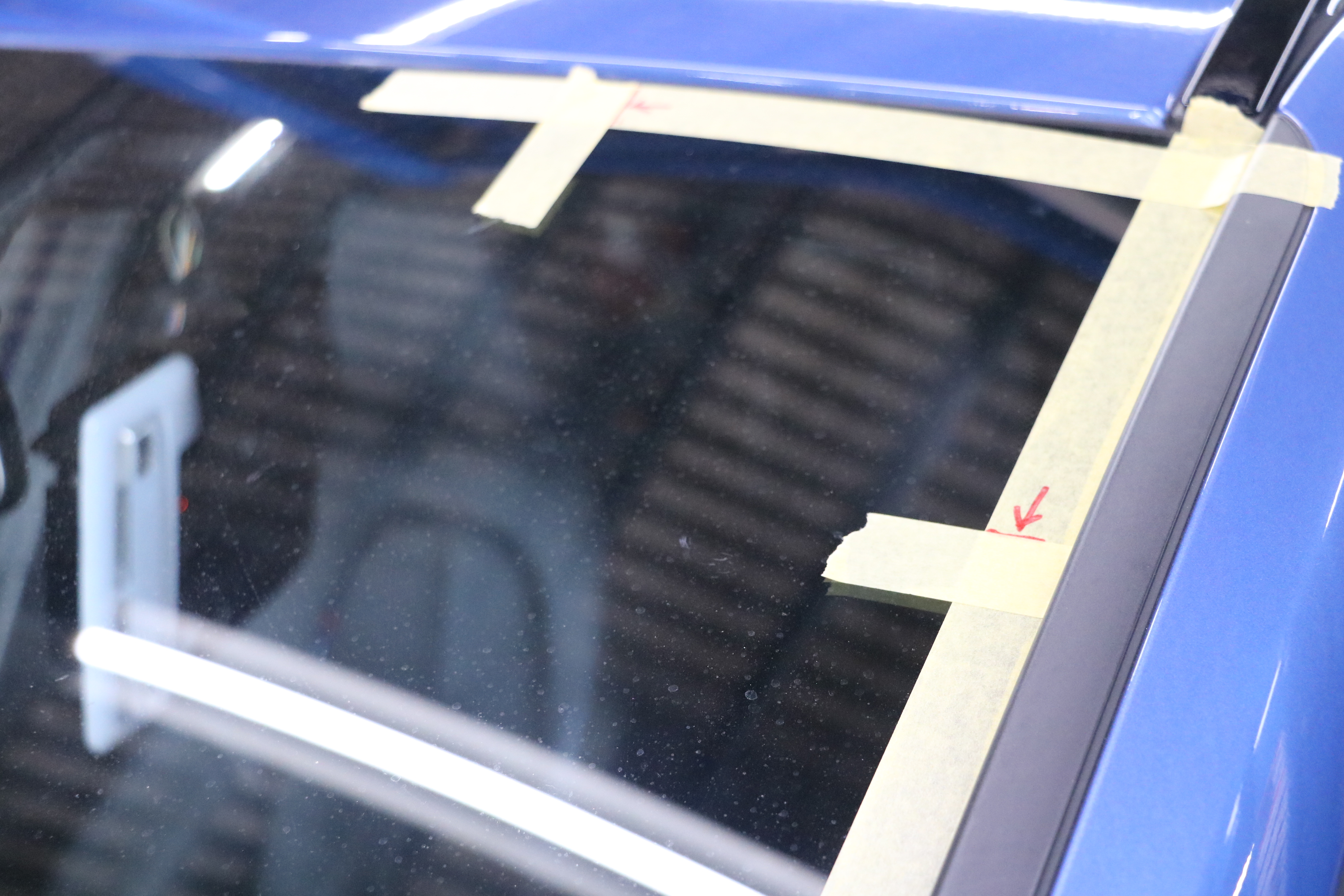

< マスキングテープを貼り、アンテナの位置を合わせます。>

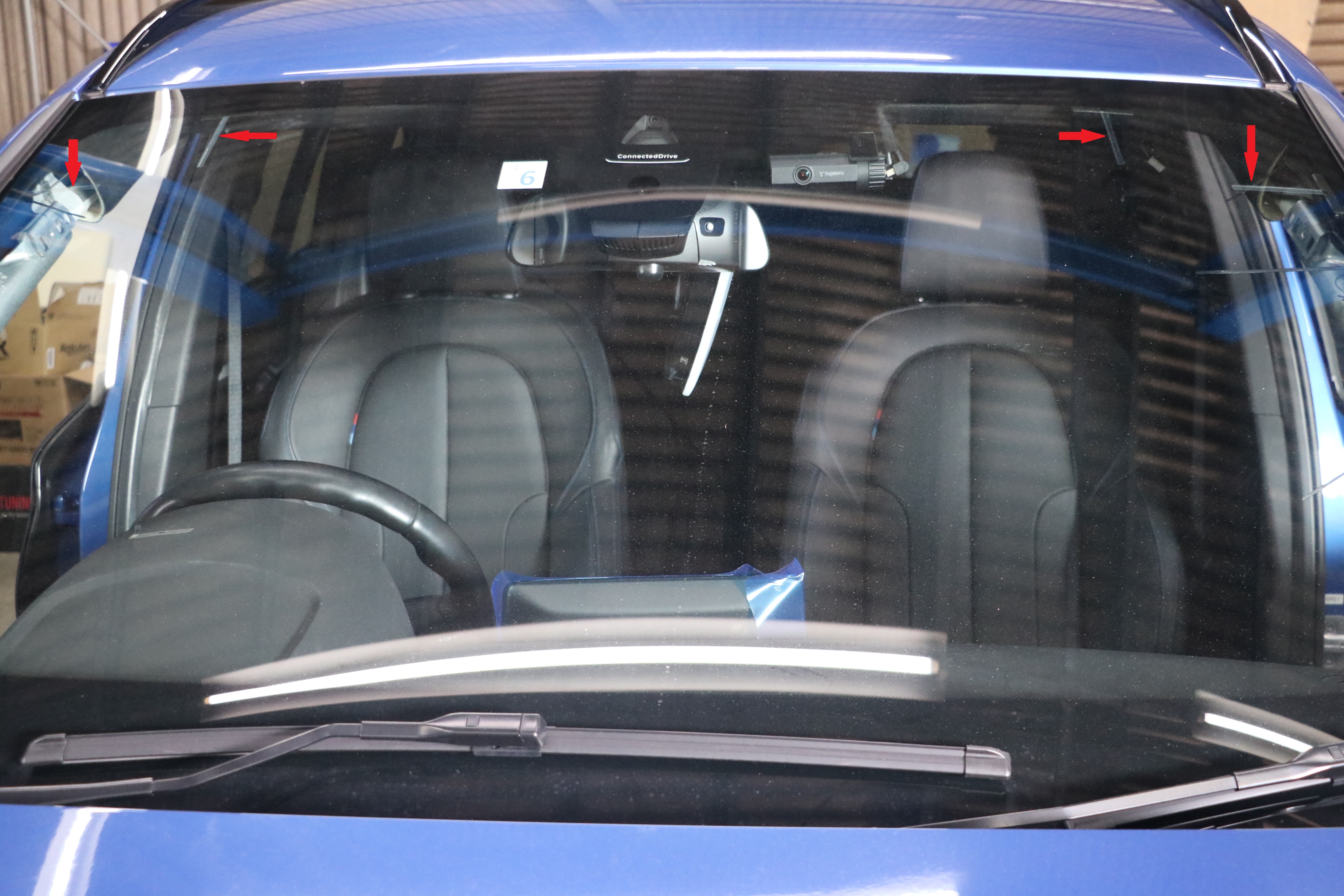

< アンテナの取り付け >

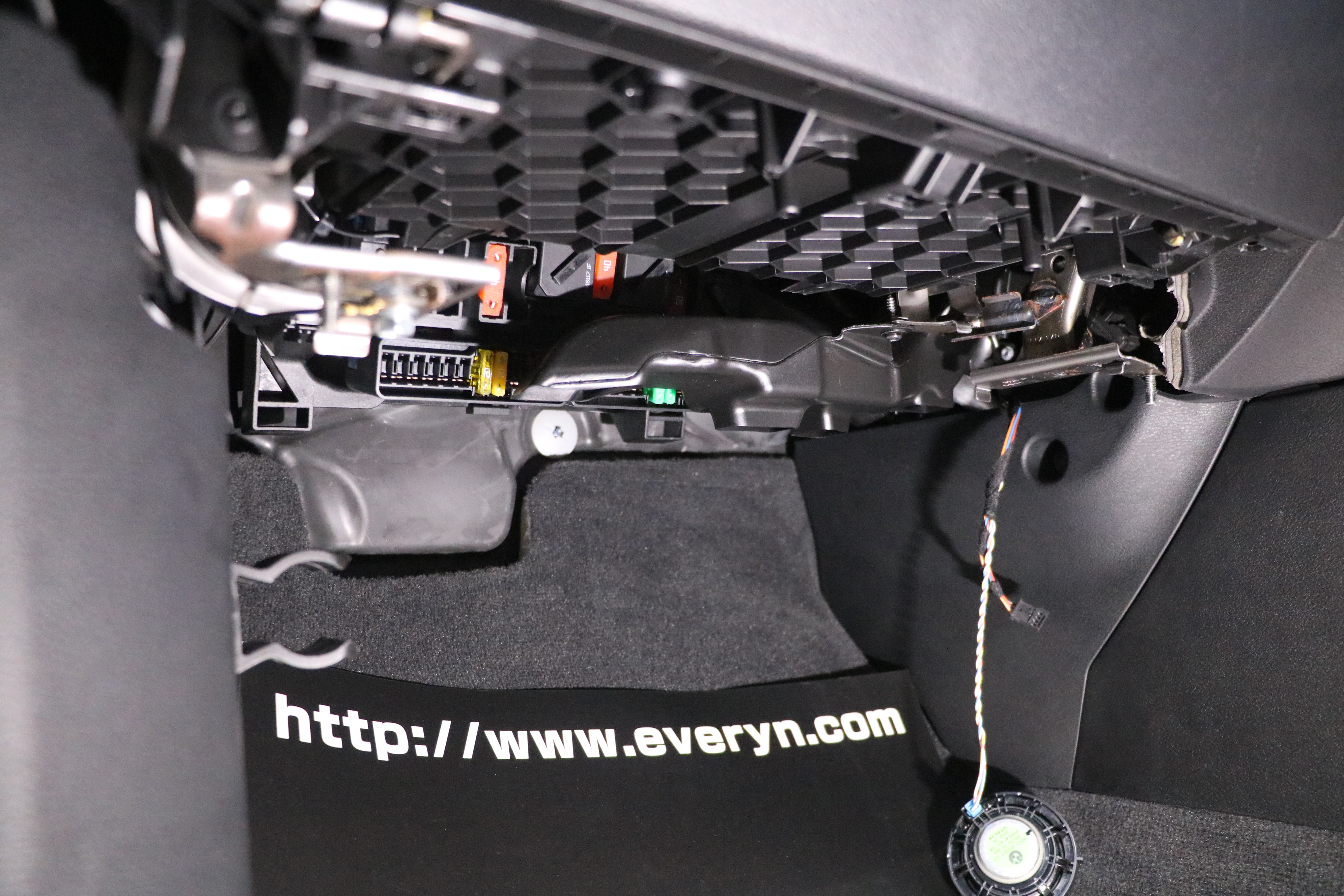

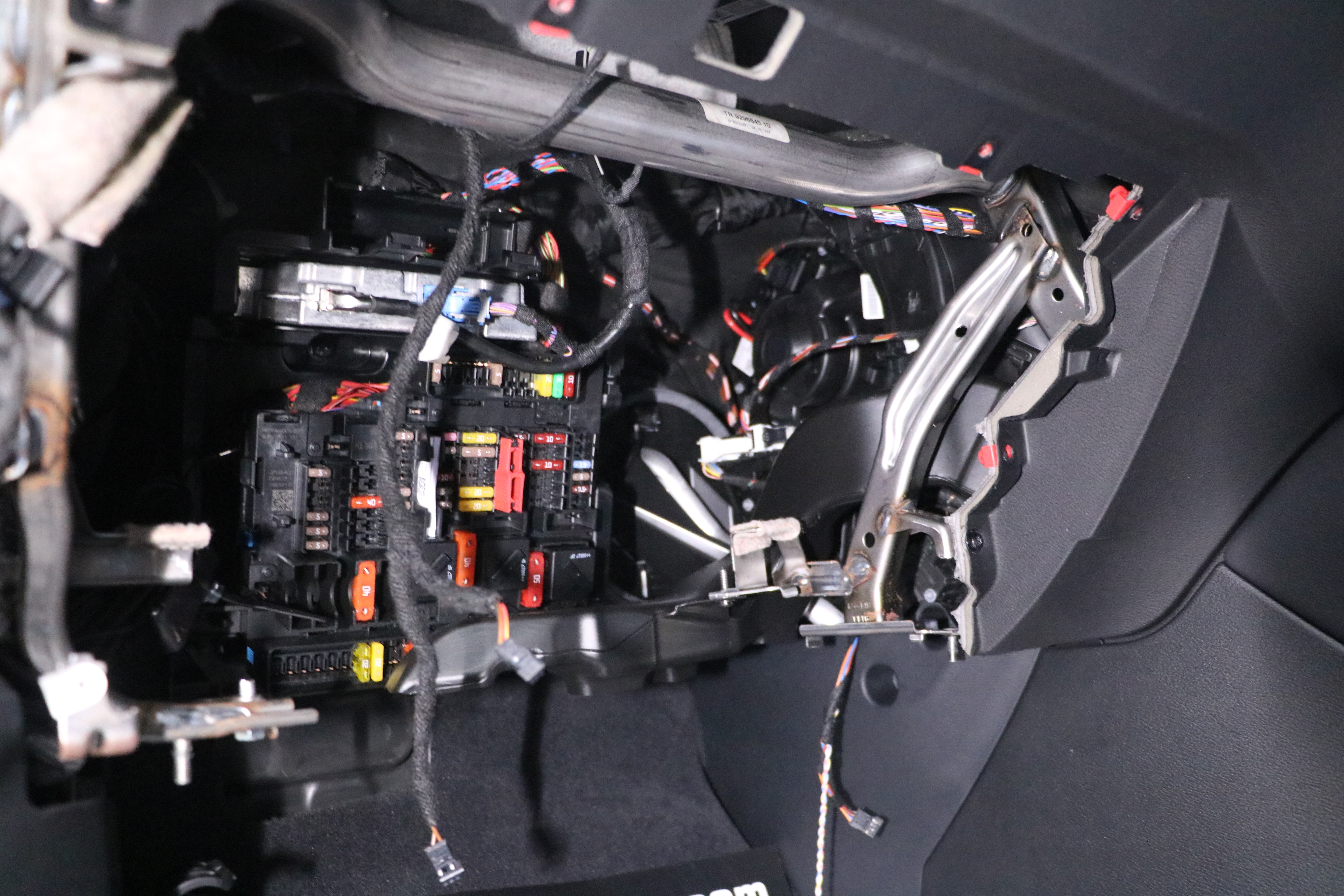

< 助手席足元の脱着 >

















アンテナを取り付けが完了し、インターフェイス/TVチューナーを取り付けしていきます。

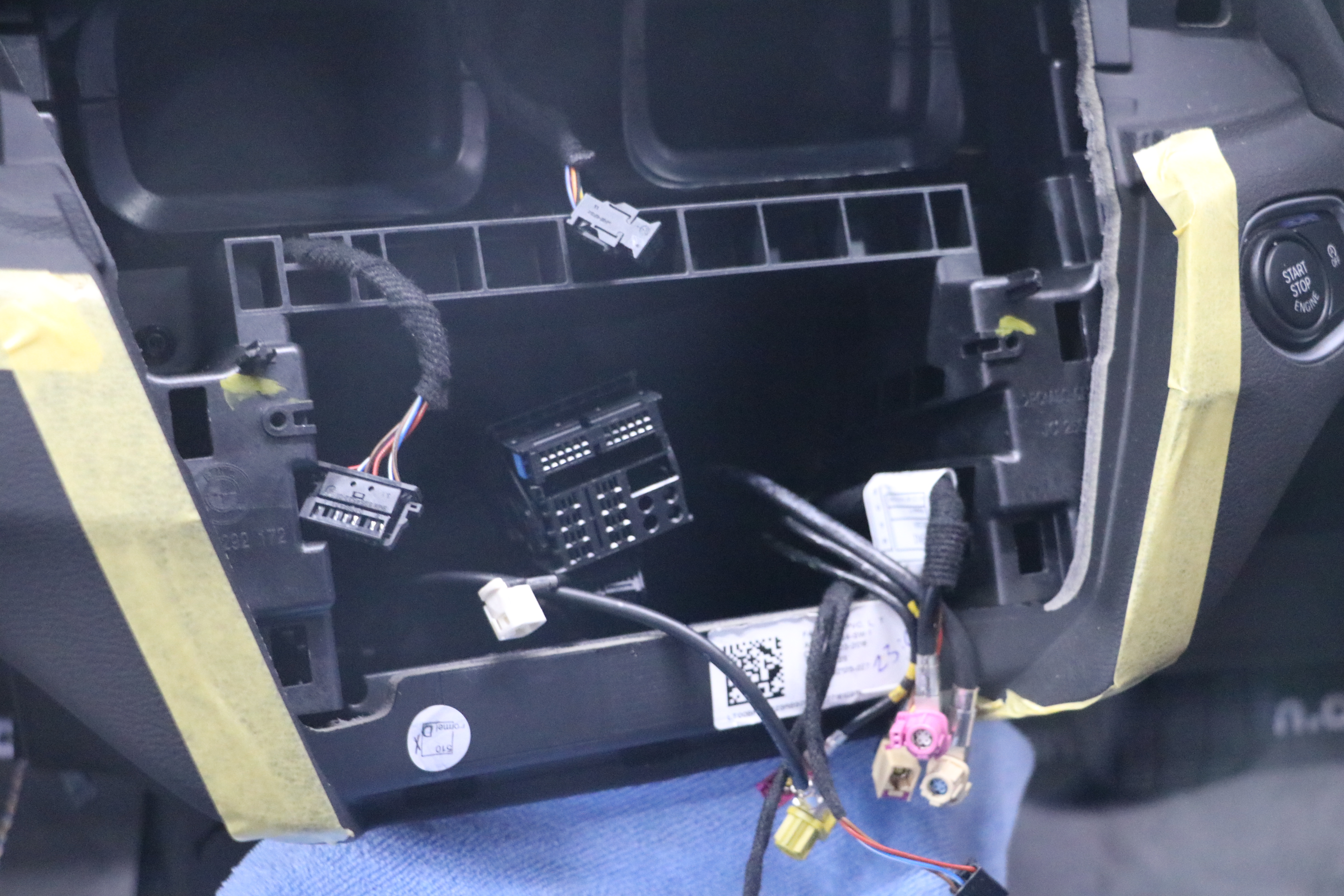

純正デッキを取り外して、インターフェイスの電源及びCAN信号を取っていきます。

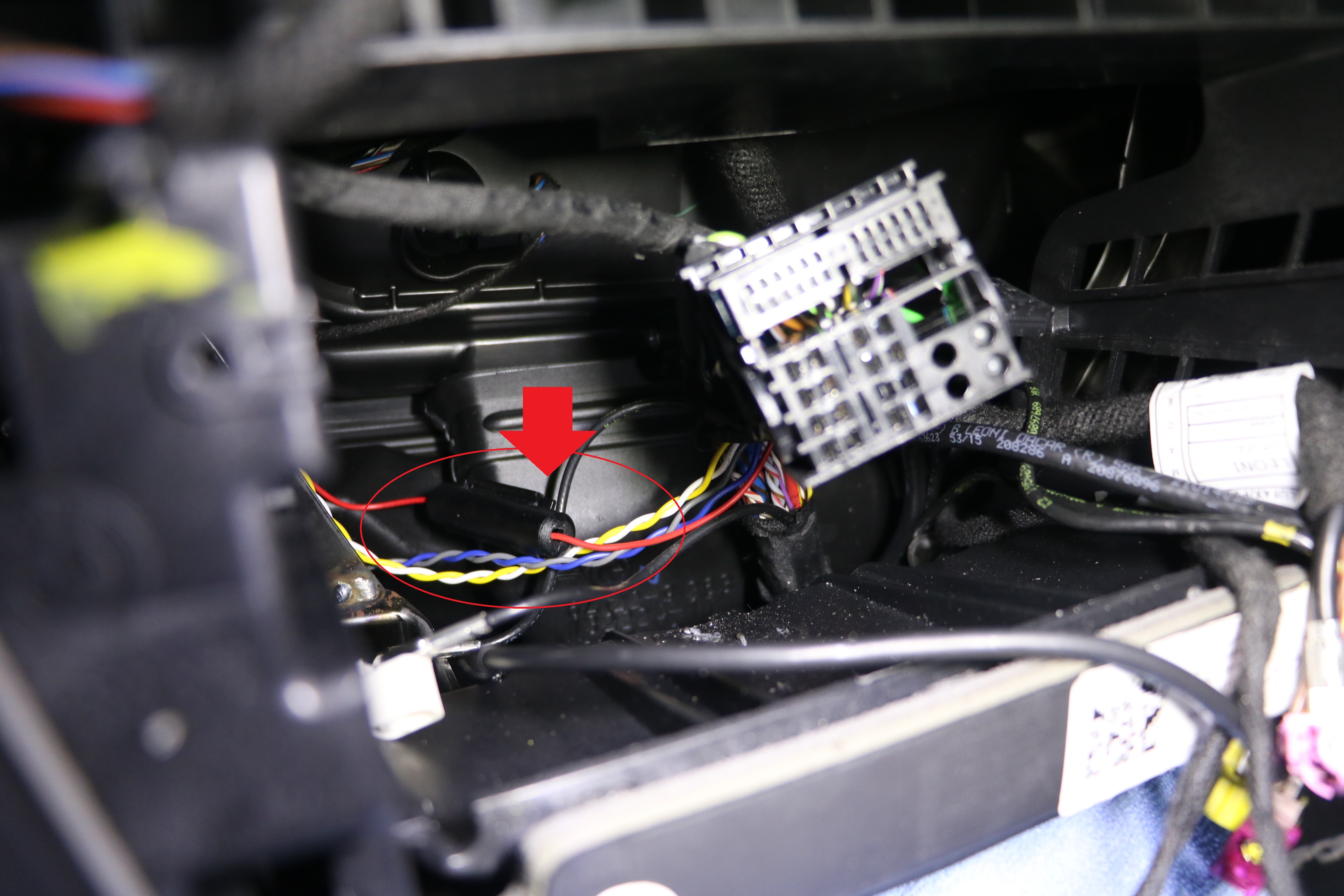

< インターフェイスの取り付けた配線 >

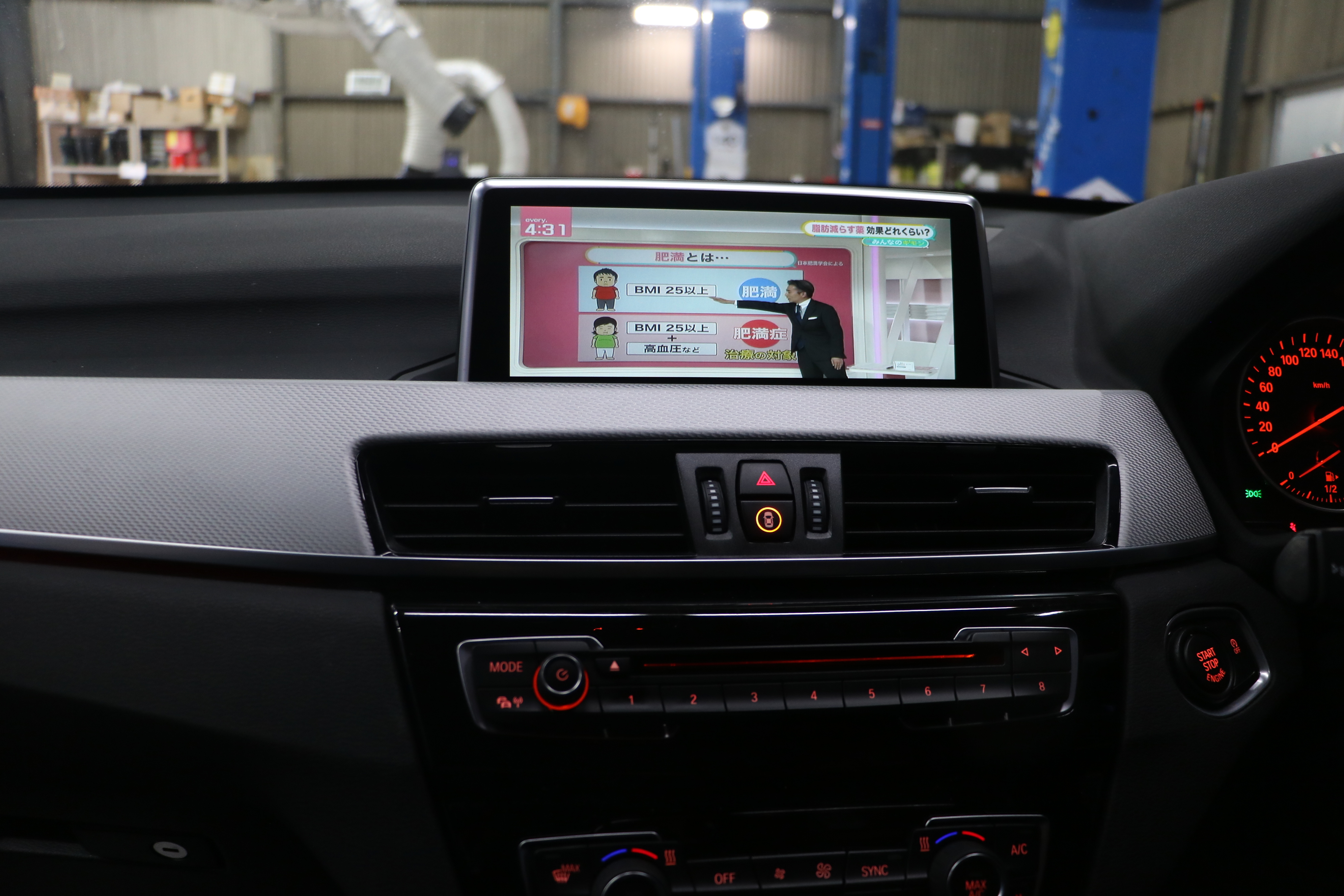

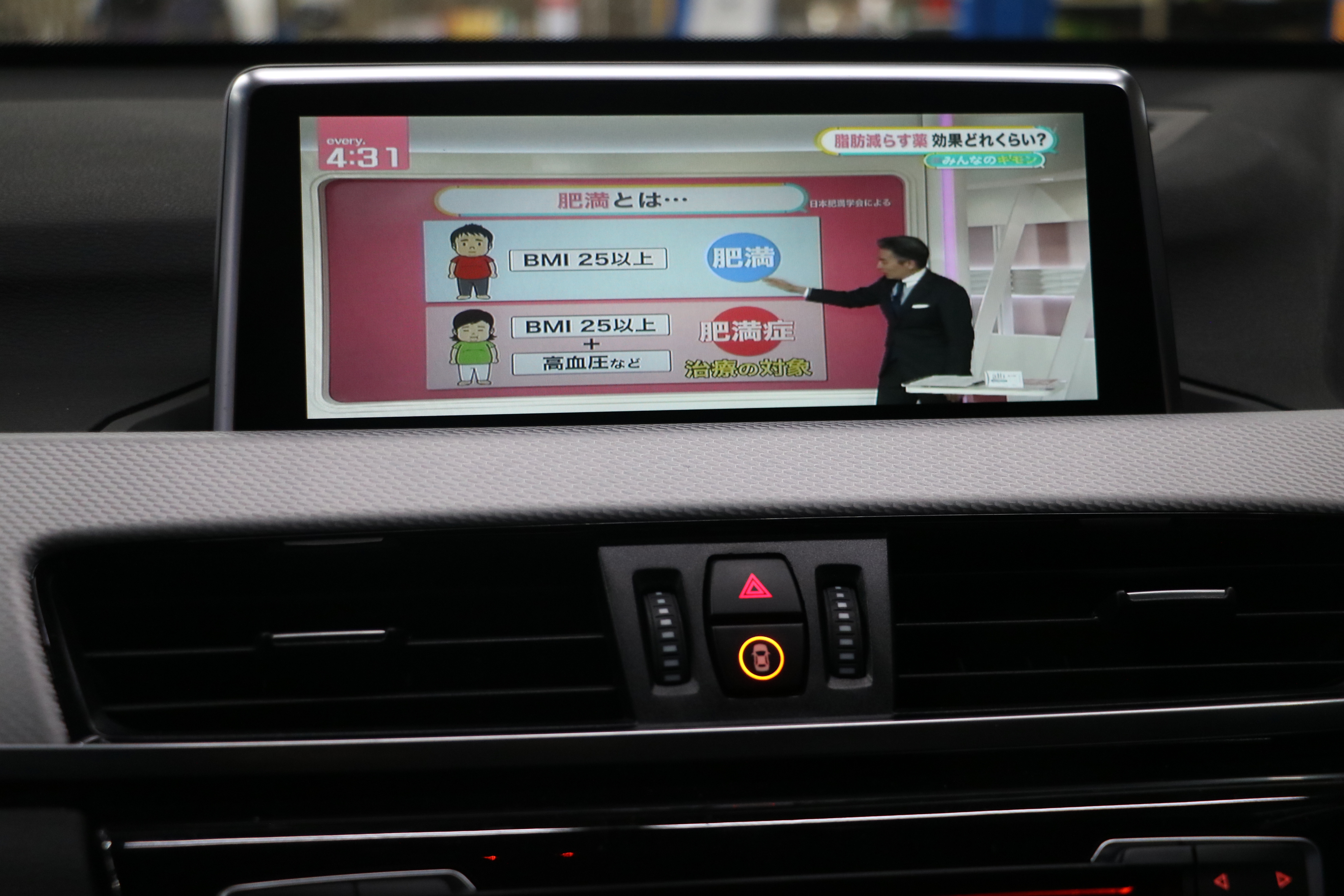

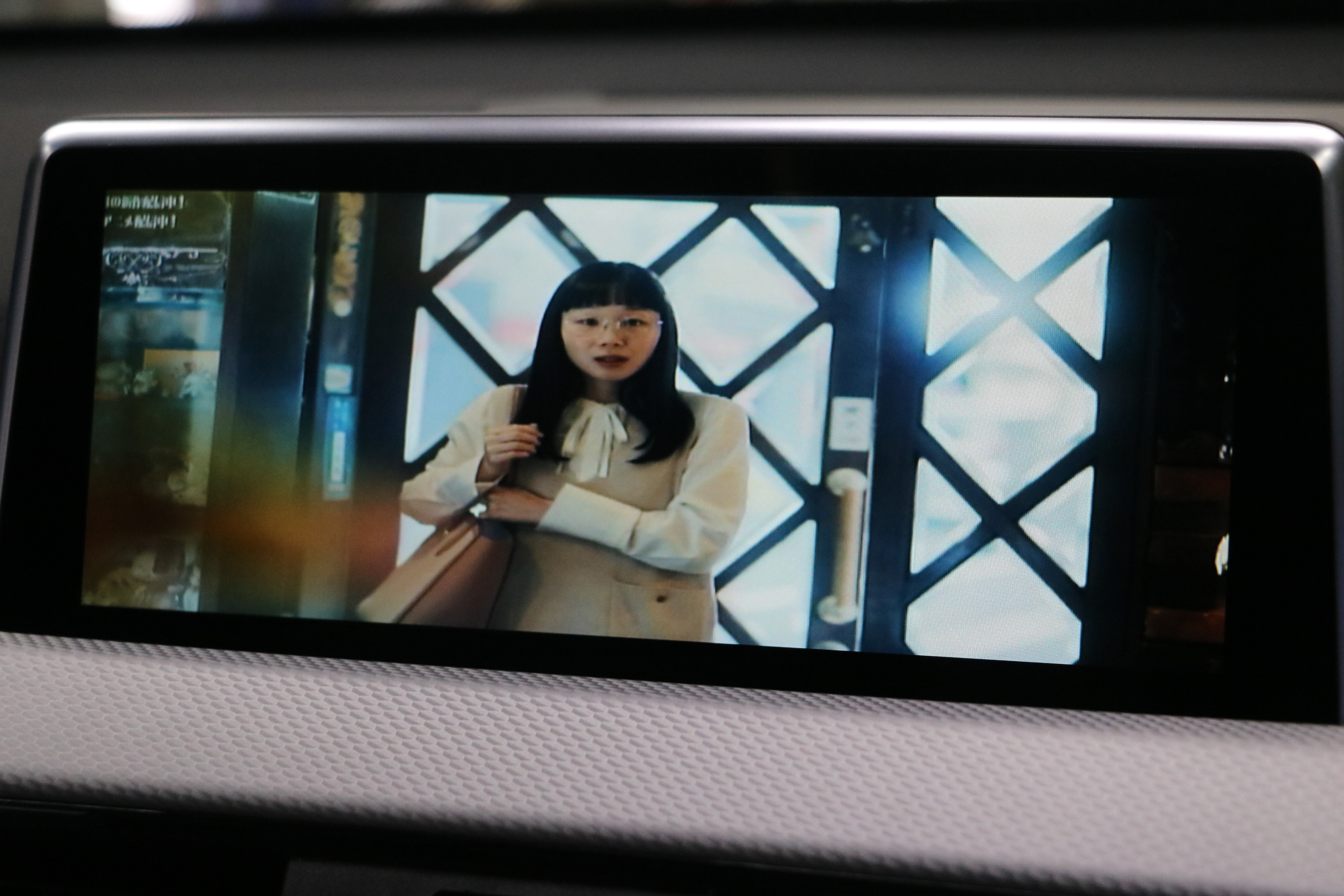

< インターフェイス/TVチューナーの接続が終わり、TVの映像テスト >









映像確認を終えて、音声の接続を進めて参ります。

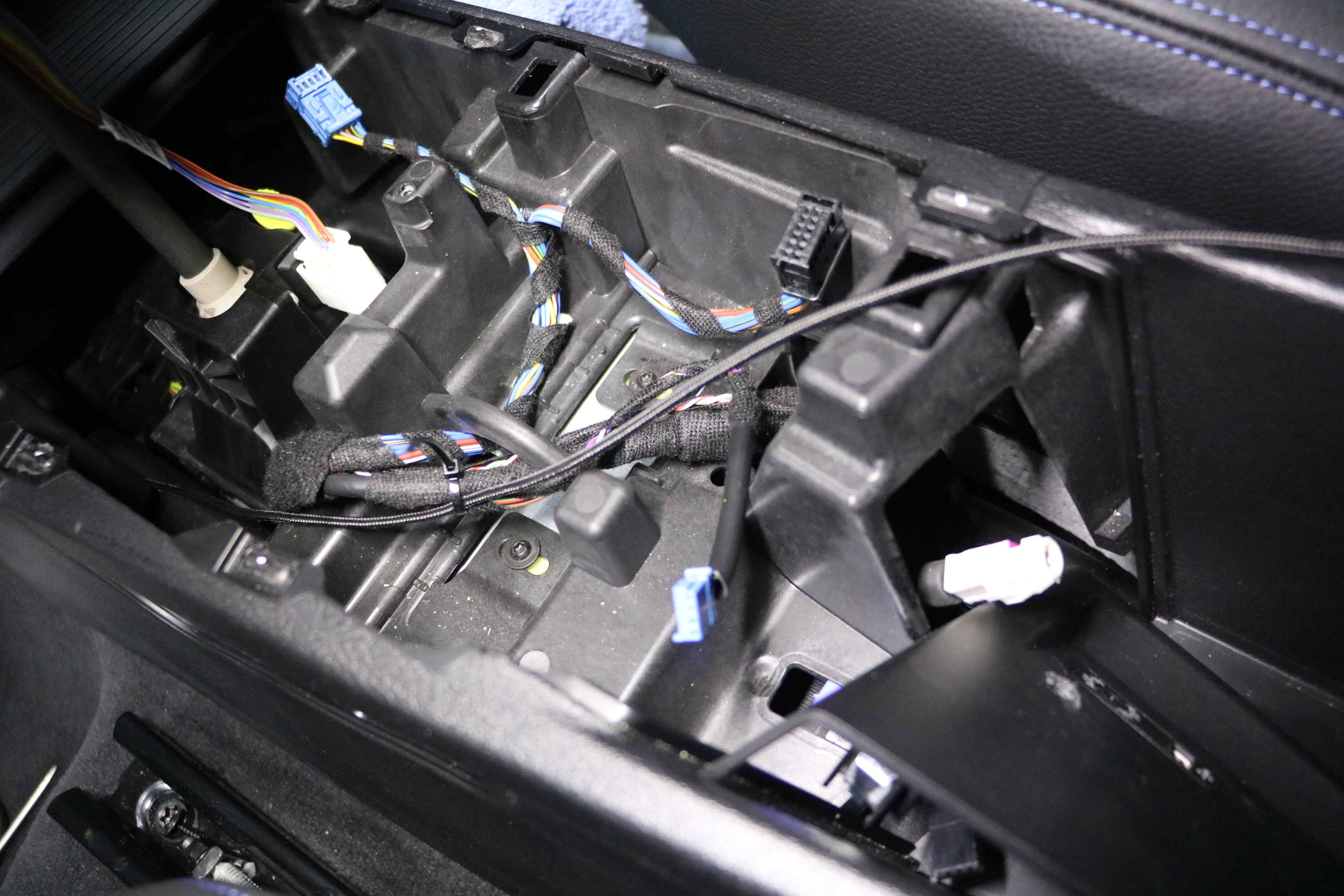

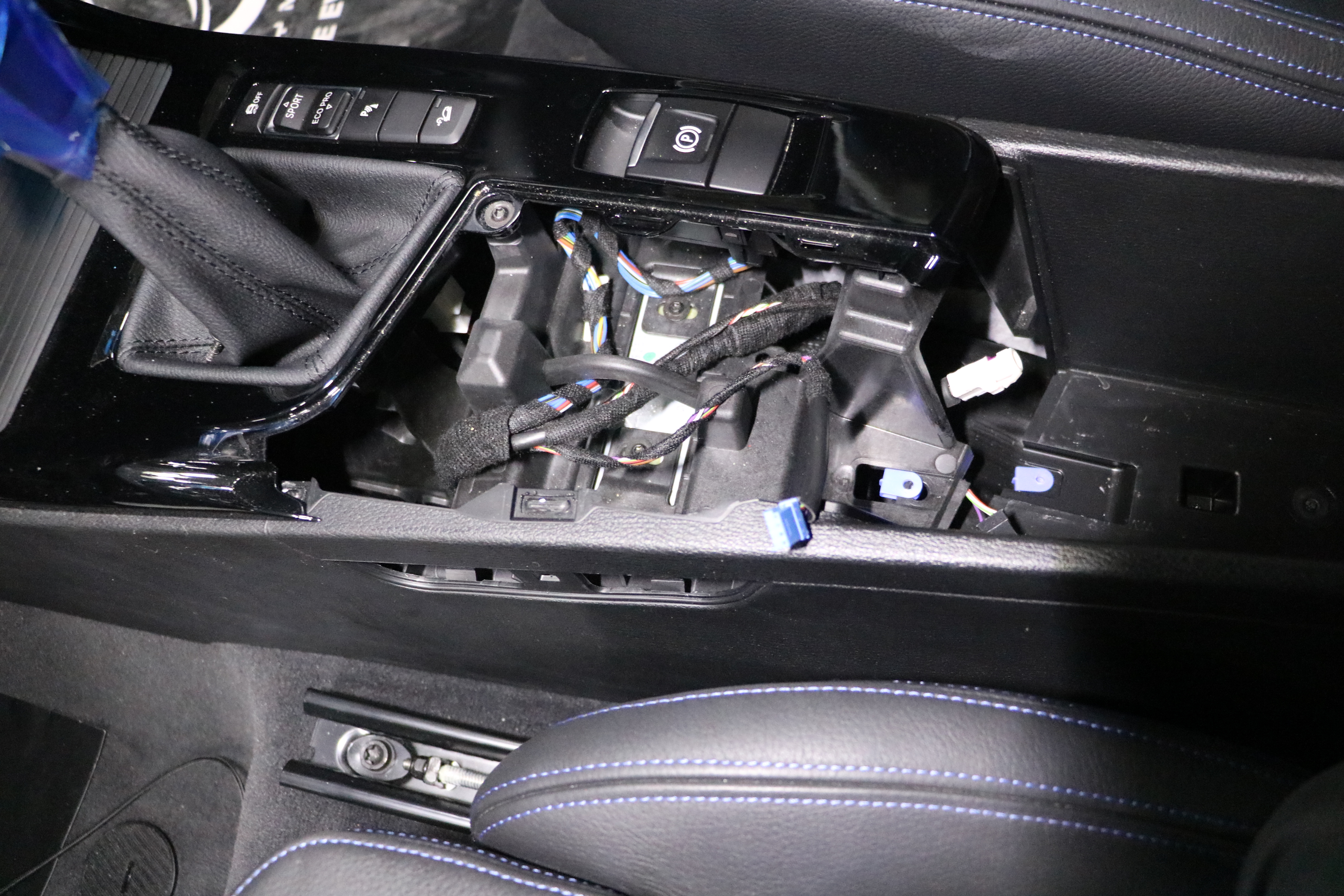

音声のハーネスは、センターコンソール内部を通してAUX端子の位置まで持っていきます。

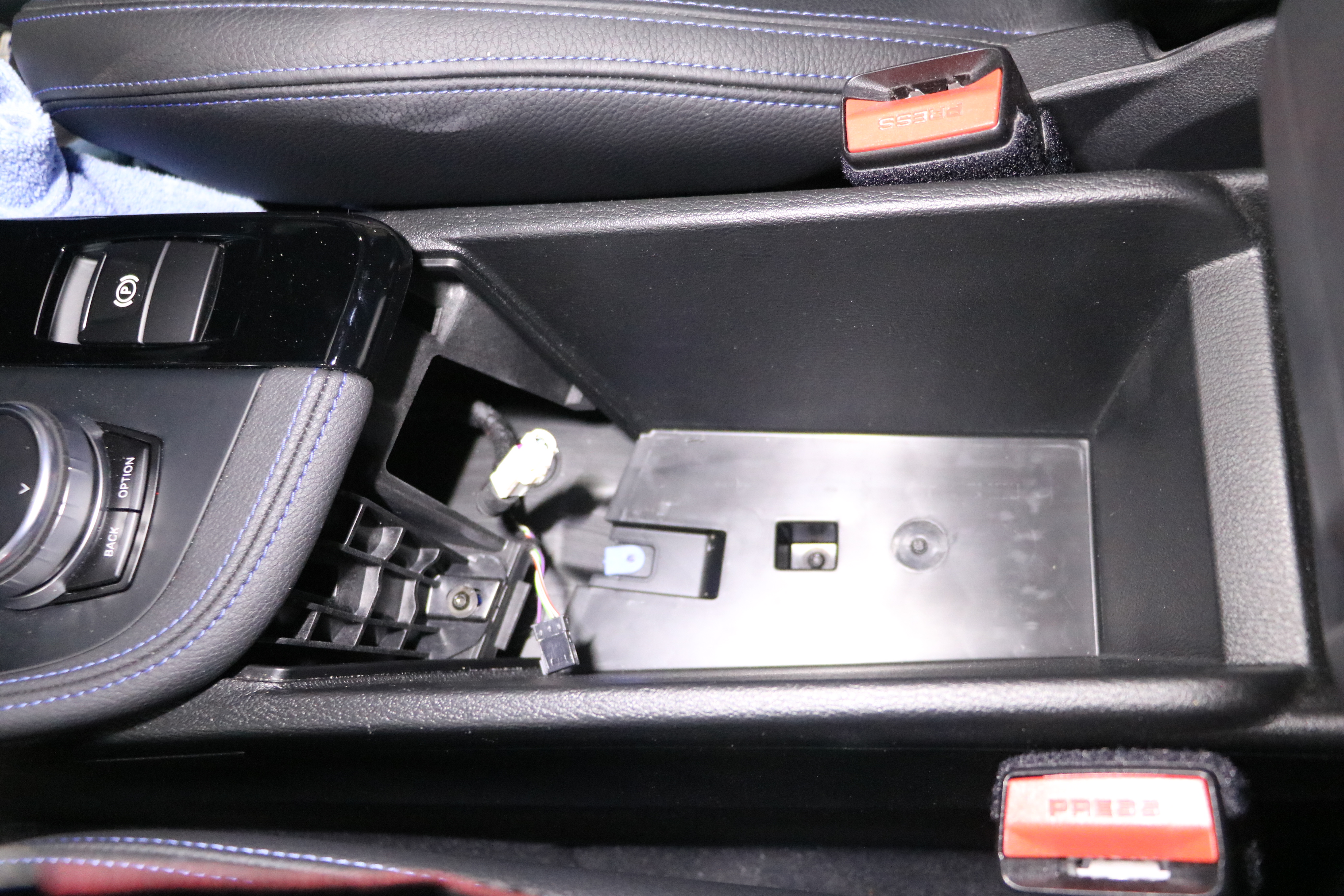

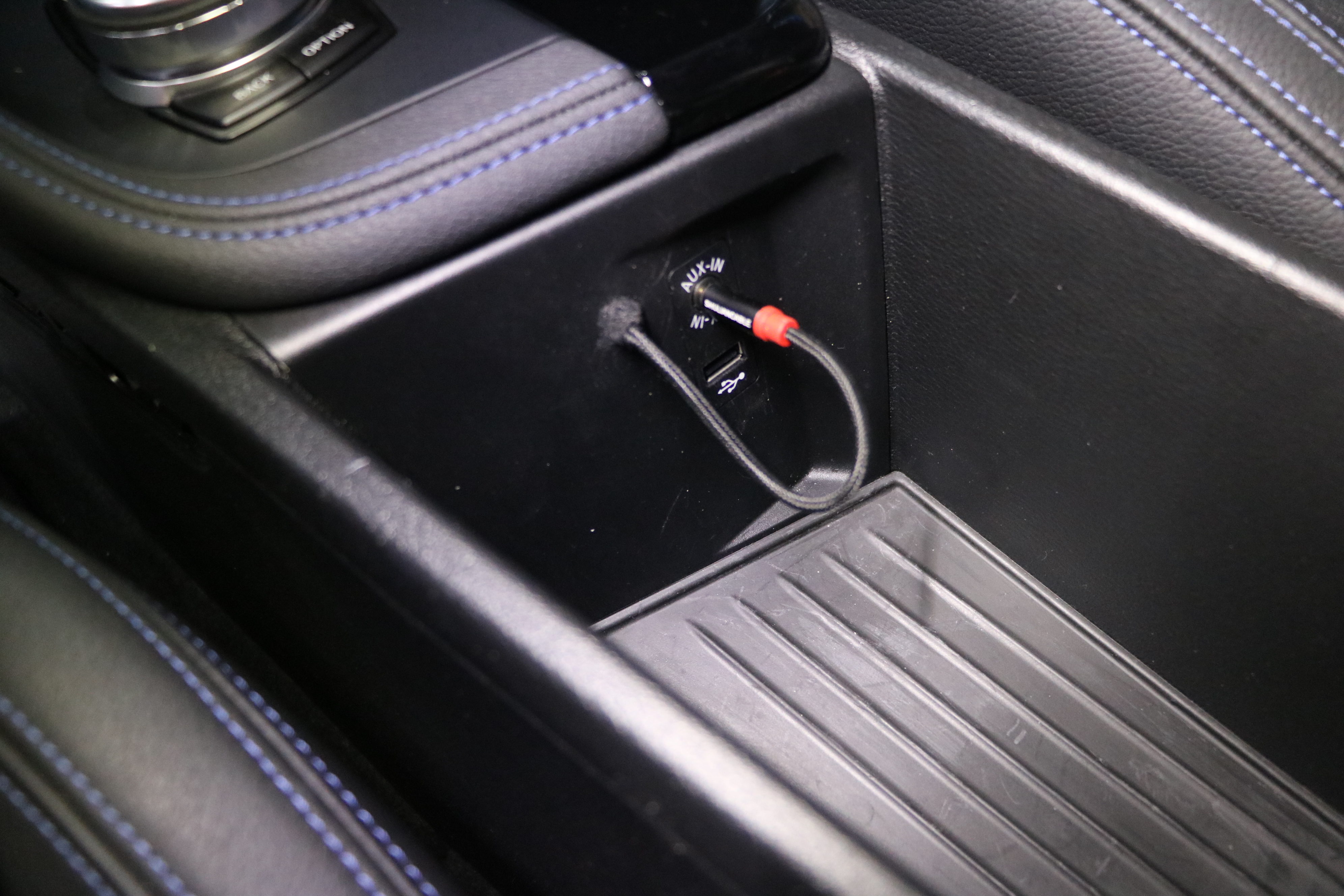

< AUX端子に接続すると音声が聞こえます。>









分解した箇所を組み上げて作業完成です。

























この後、引き続きアライメント調整を今村工場長が行って参ります。





納車日まで、楽しみにお待ち下さいませ。





by−山下
