水漏れ修理・・・

2024年03月18日

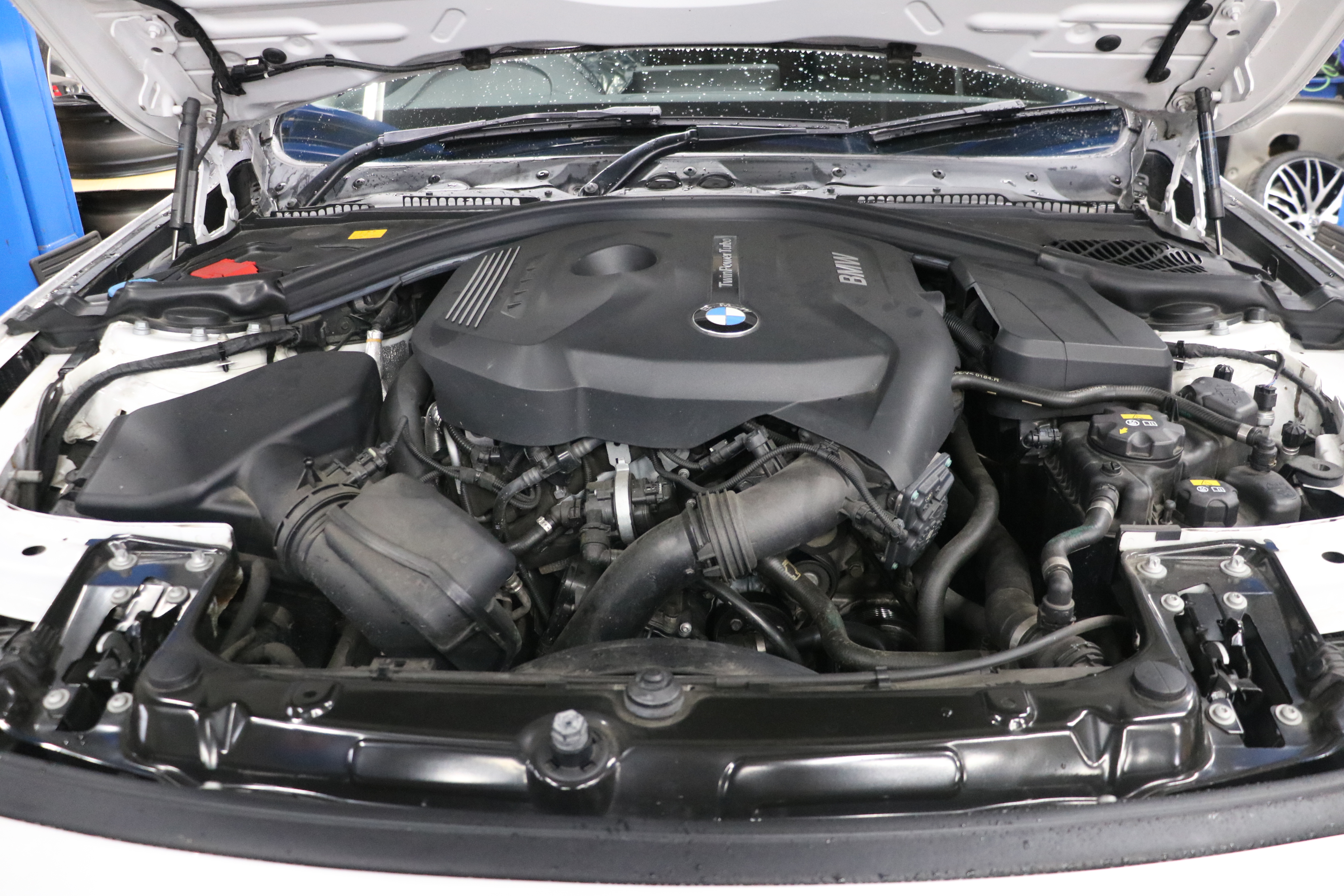

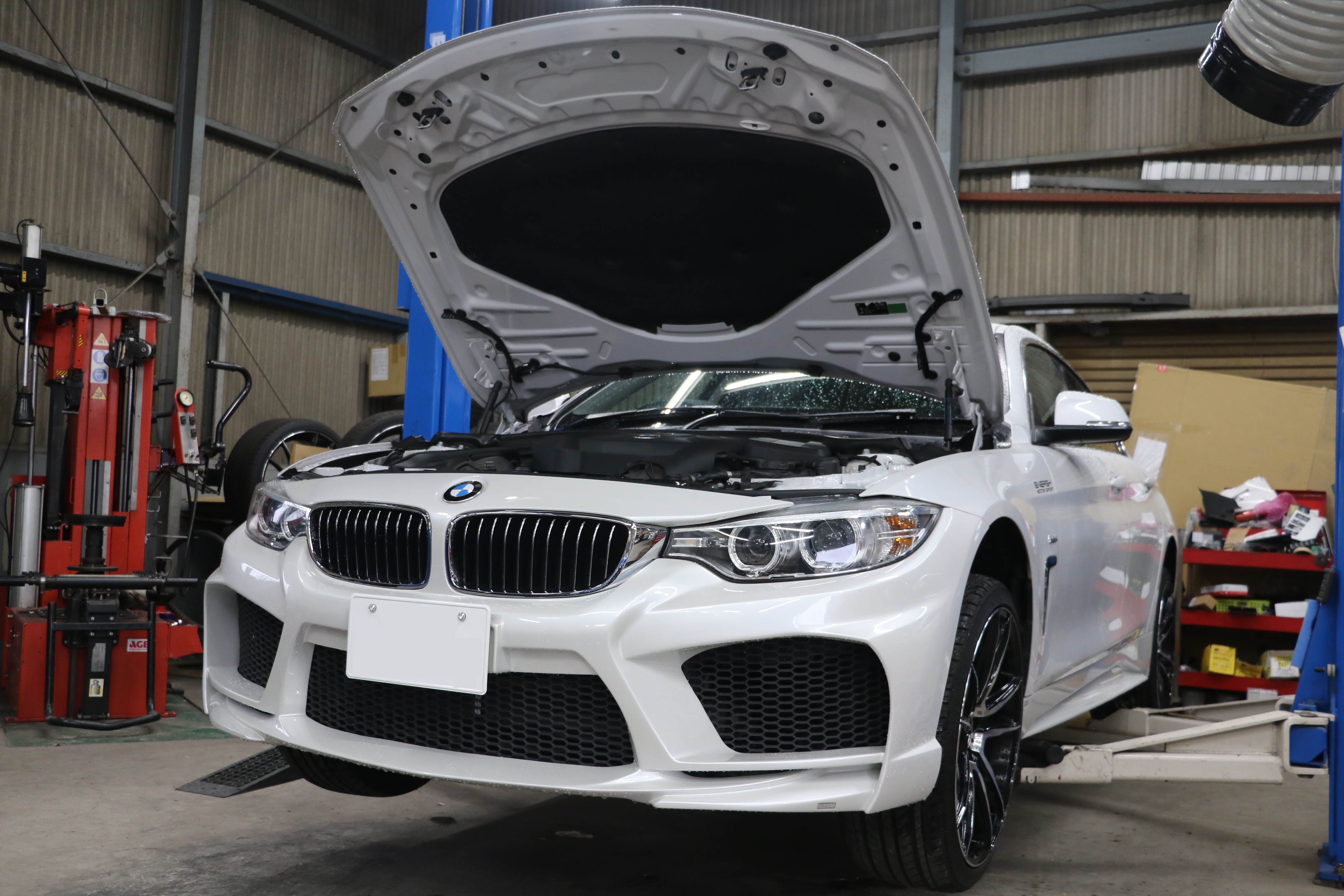

車検整備でご入庫されたお車。 車検点検でリフトアップ

















エンジンオイルパン辺りからクーラント漏れ エンジンアンダーカバーを取り外し





更に、スコープカメラで点検させて頂きますと・・・漏れている箇所は、オイルエレメントハウジング。

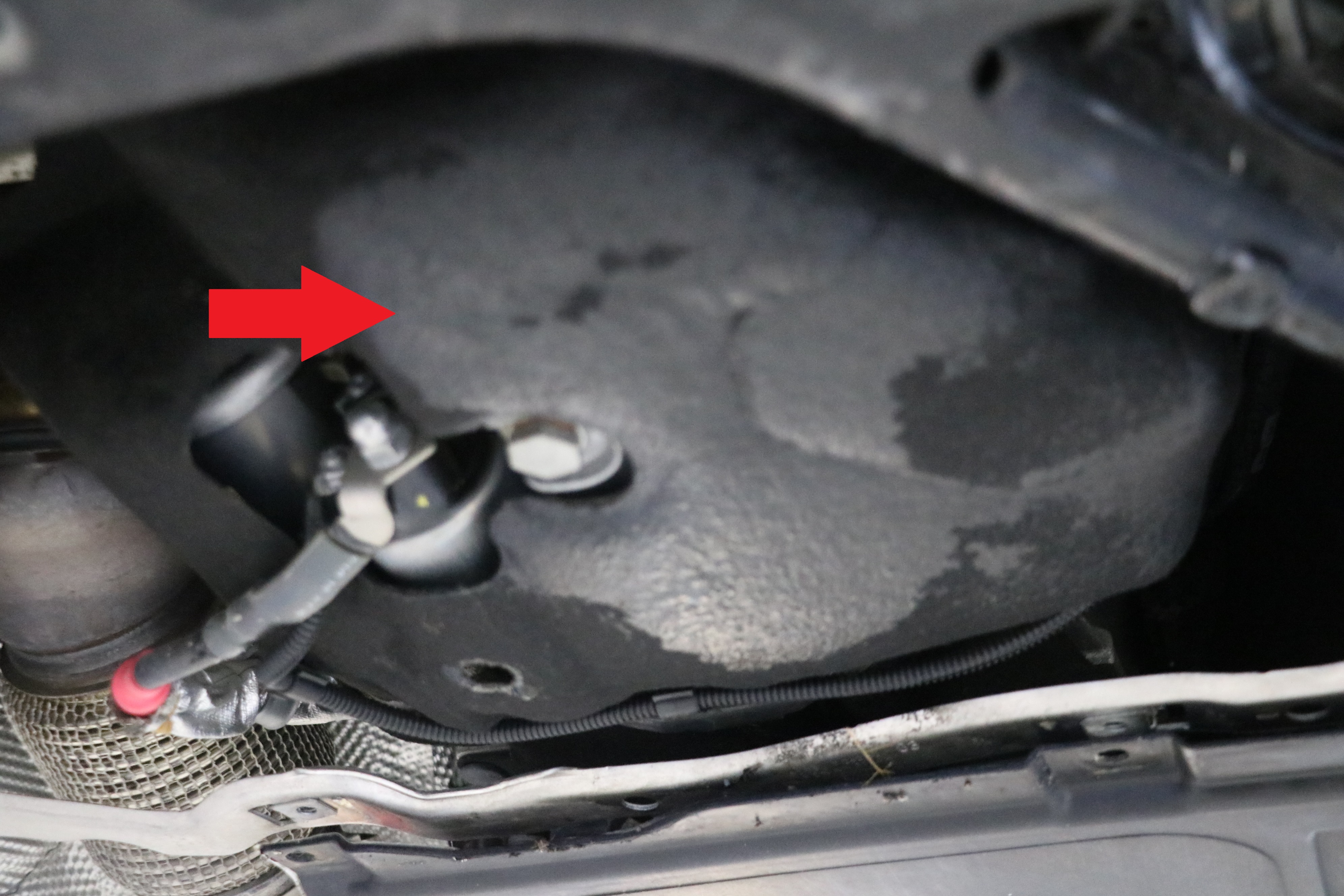

< 変色している部分(赤矢印)が、クーラントのシミ >








インテークマニホールドを脱着してのオイルエレメントハウジング交換となります。




インテークマニホールドを脱着するので、アッパーホース&アッパーホースアダプターも同時交換




ウォーターポンプを点検させて頂くと・・・コチラの方も水漏れの為交換です。





エンジンオイルを抜き取り、エンジンルームから分解していきます。

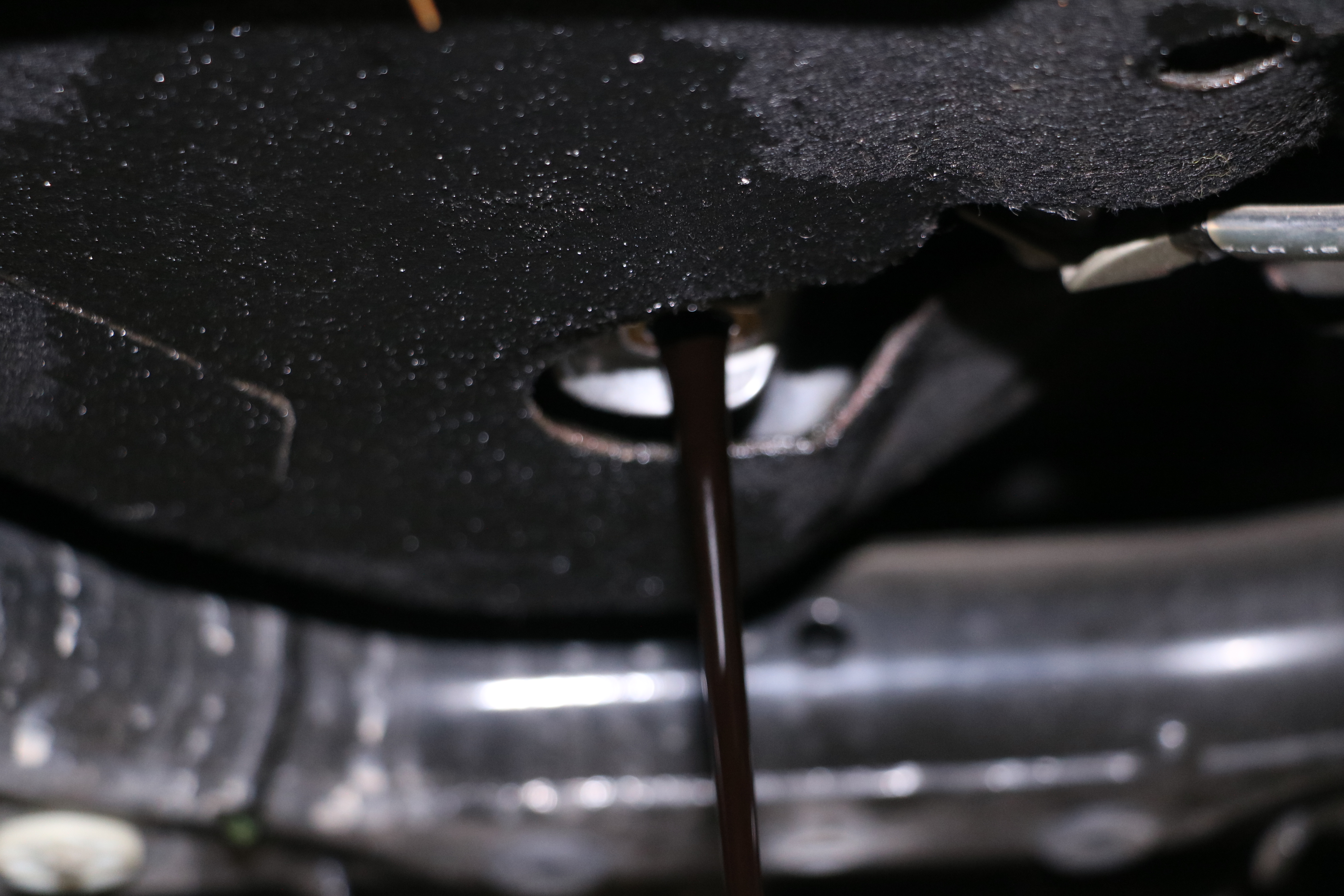

< エンジンオイルの抜き取り >

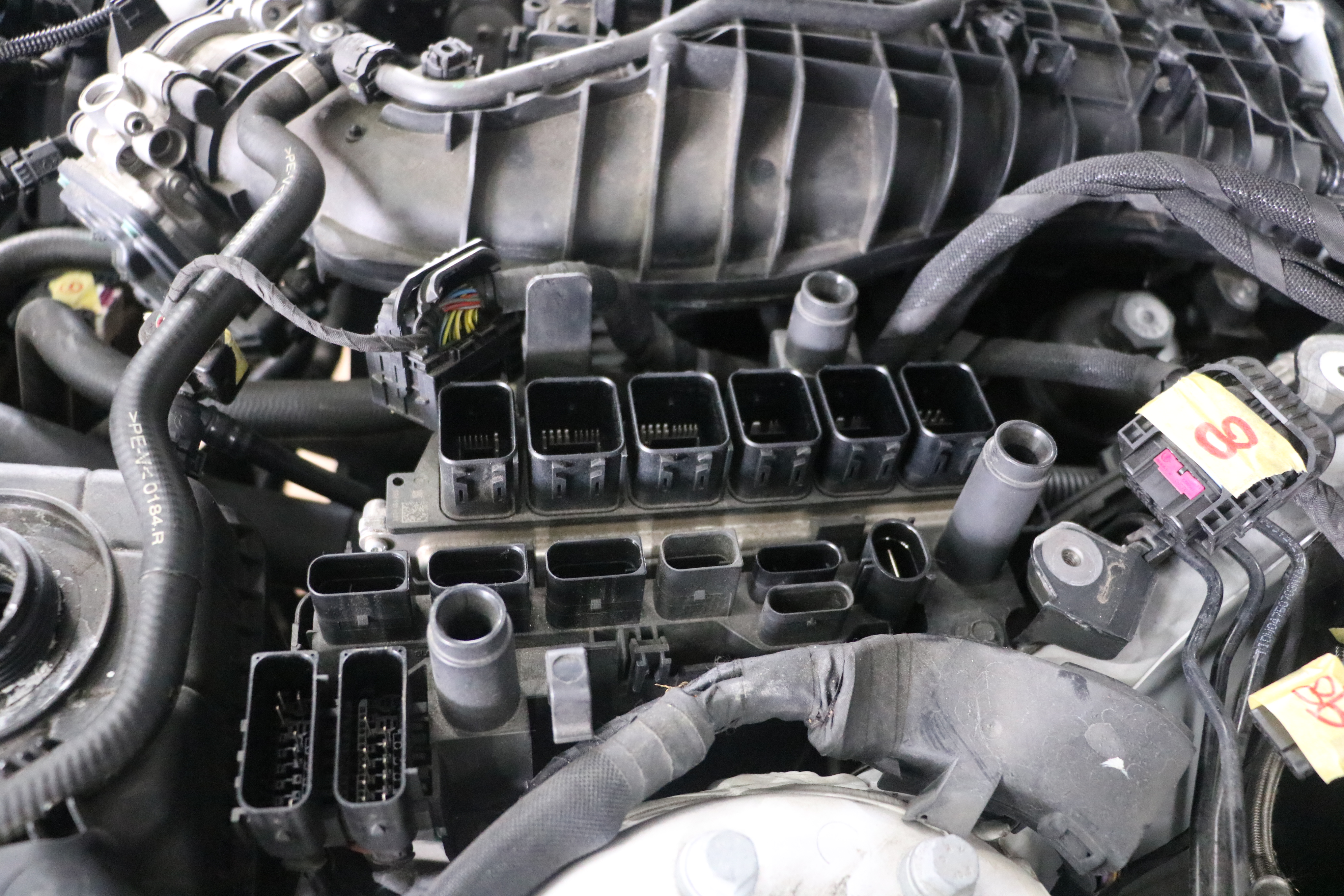

< ユニットのハーネスを脱着 >

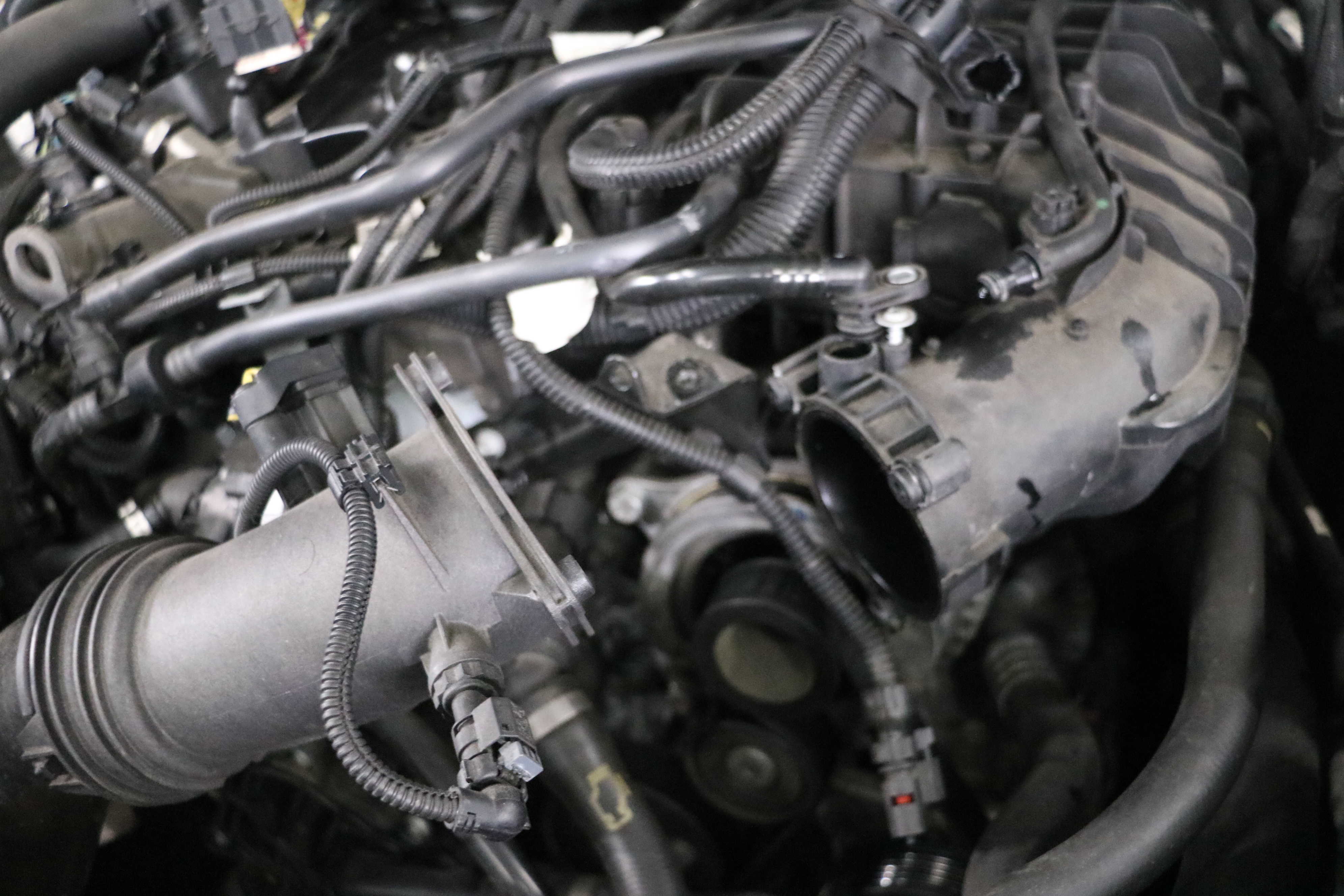

< スロットルアクチェーターの脱着 >

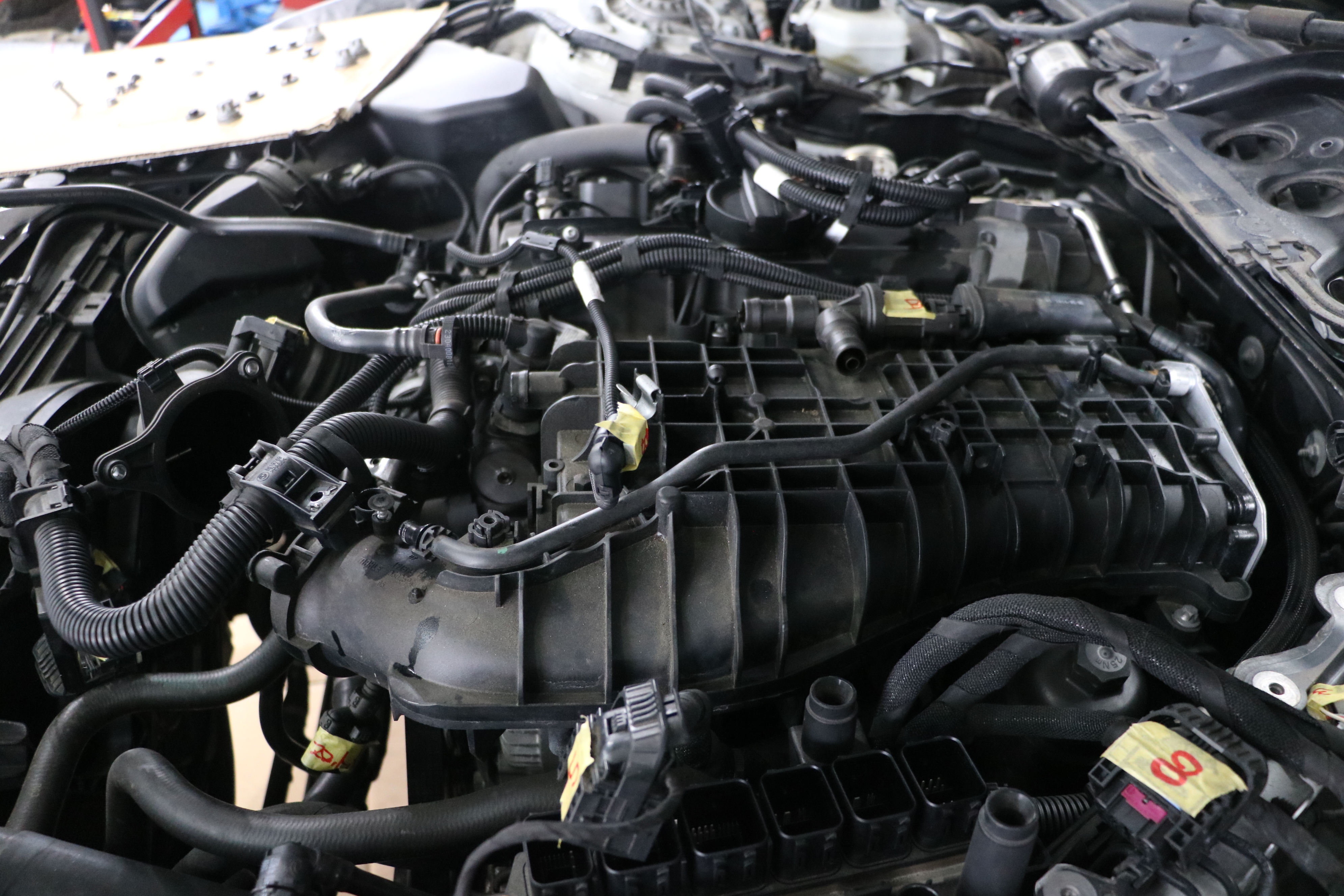

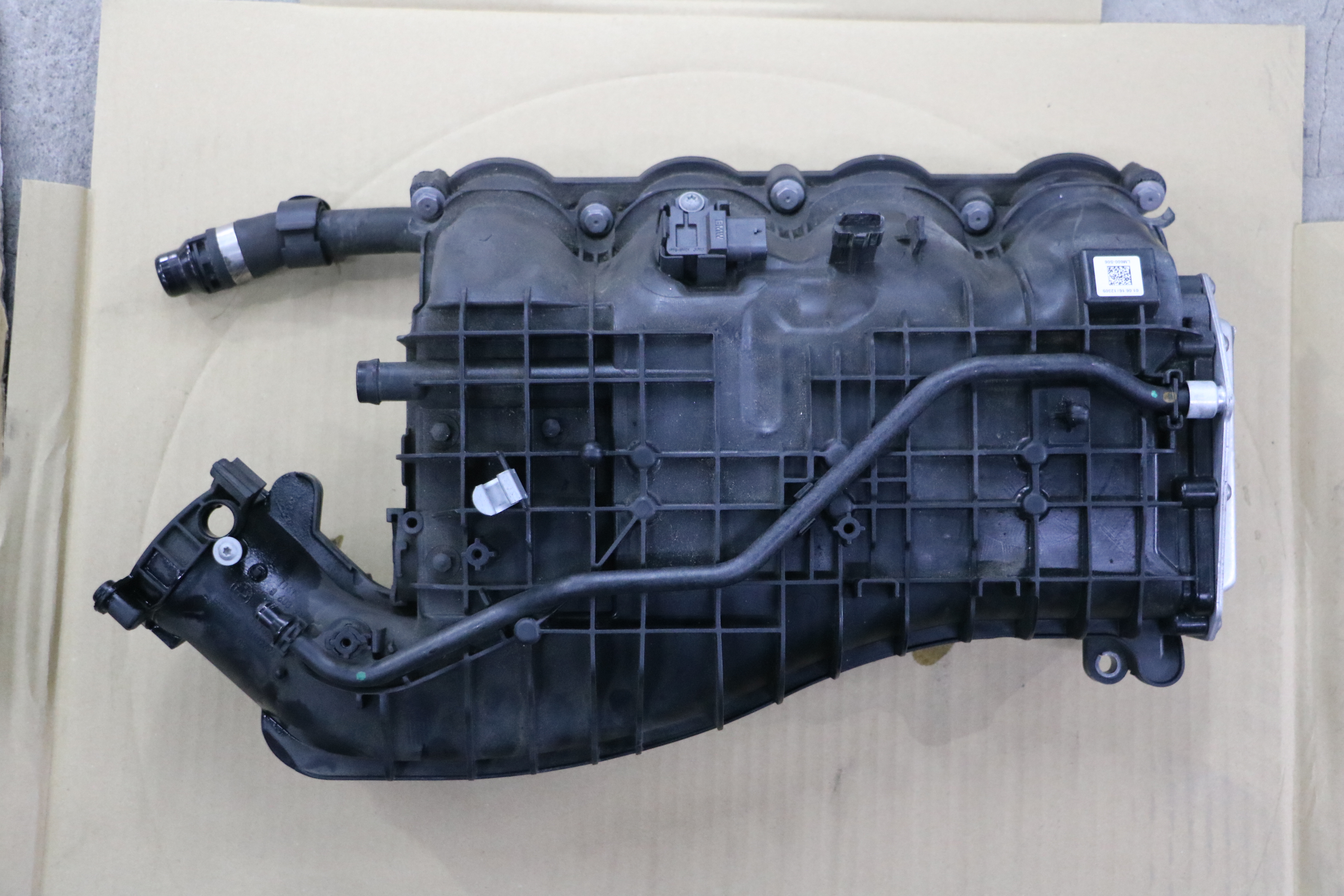

< インテークマニホールドを脱着 >

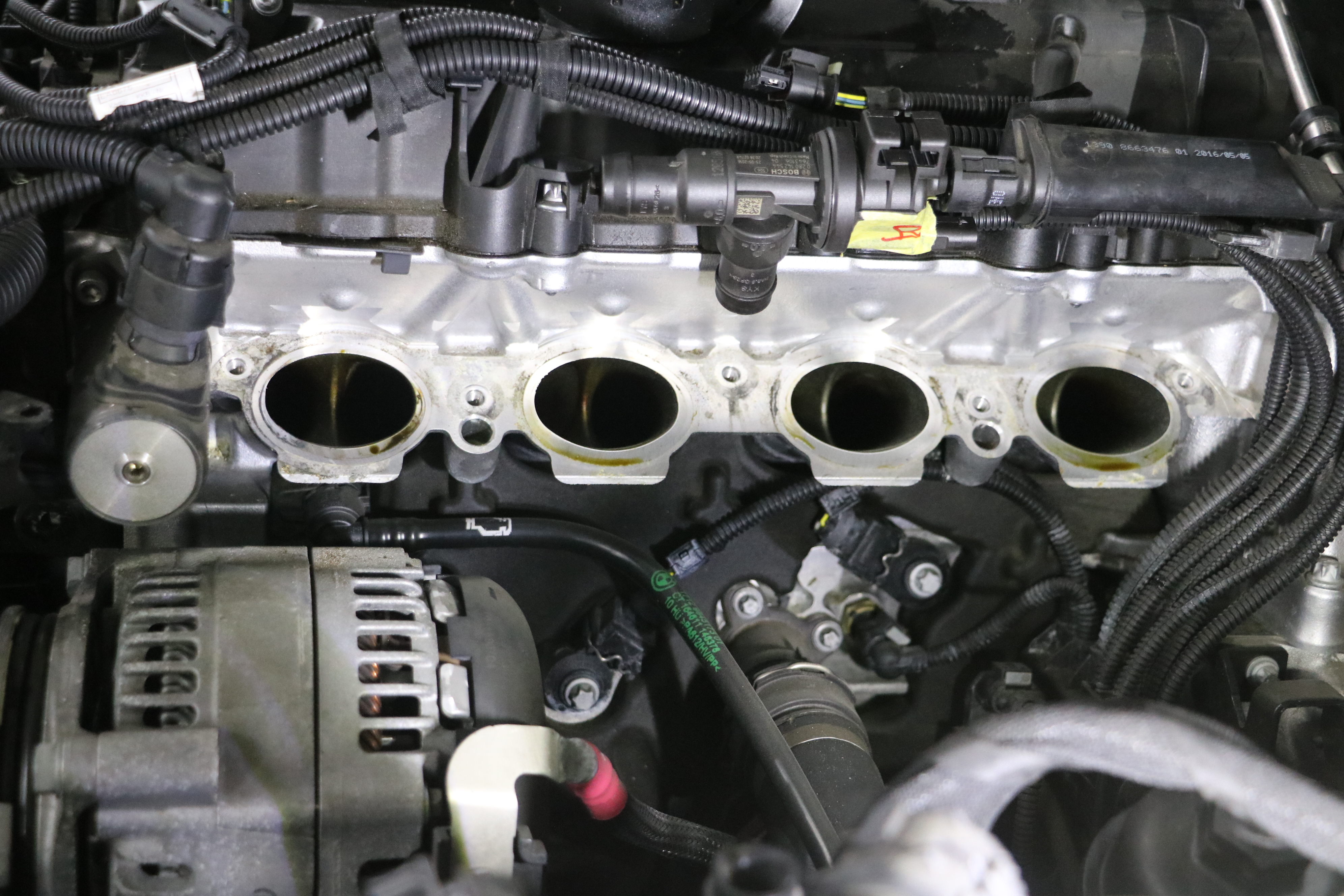

< エンジン側 >

















< アッパーホース&アタッチメントの脱着 >

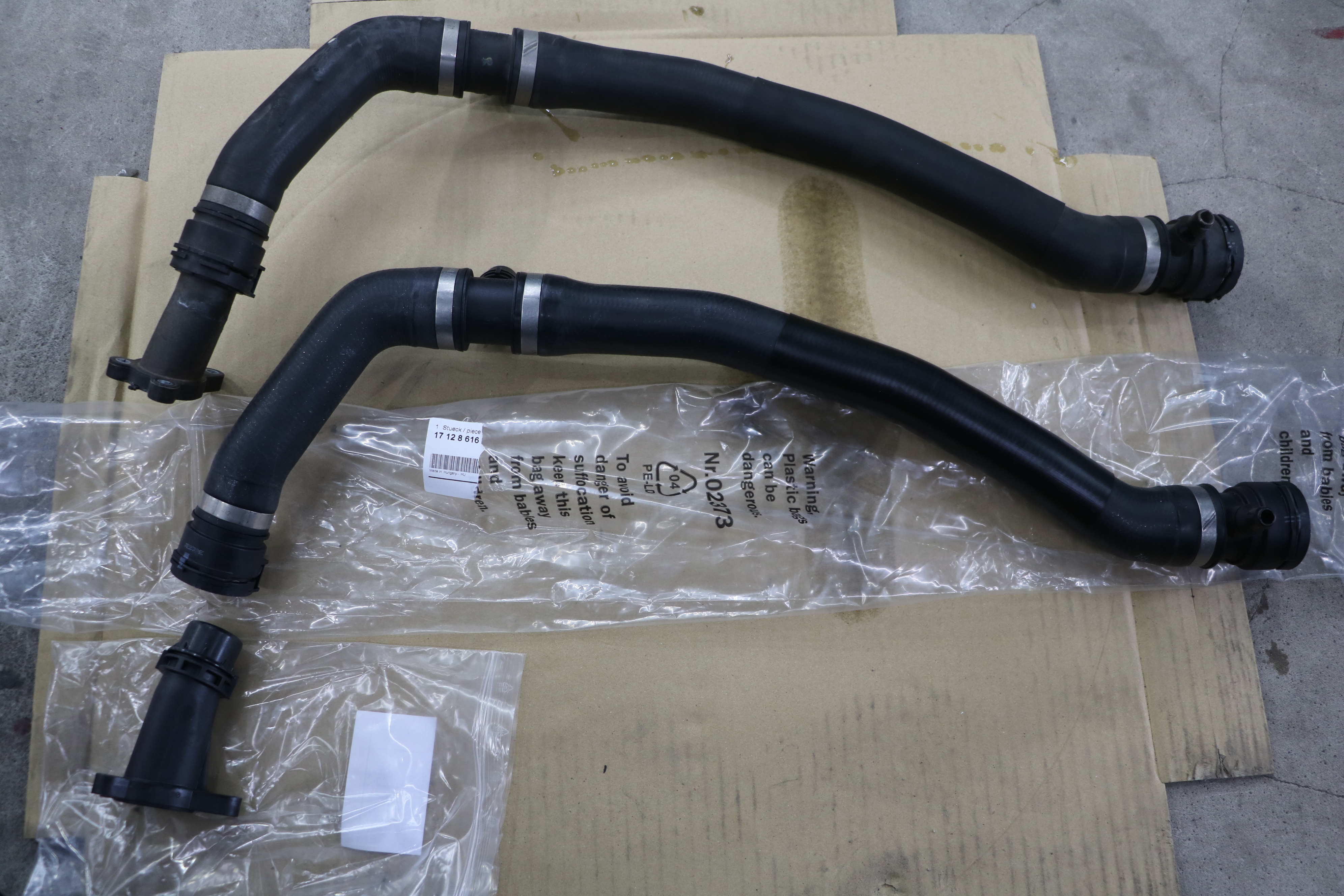

< 上側が取り外したアッパーホースとアタッチメント >









ここで、オイルエレメントハウジングの脱着をストップしてウォーターポンプの交換を行います。





ウォーターポンプのプーリーを取り外し、ベルトを脱着しての交換となります。

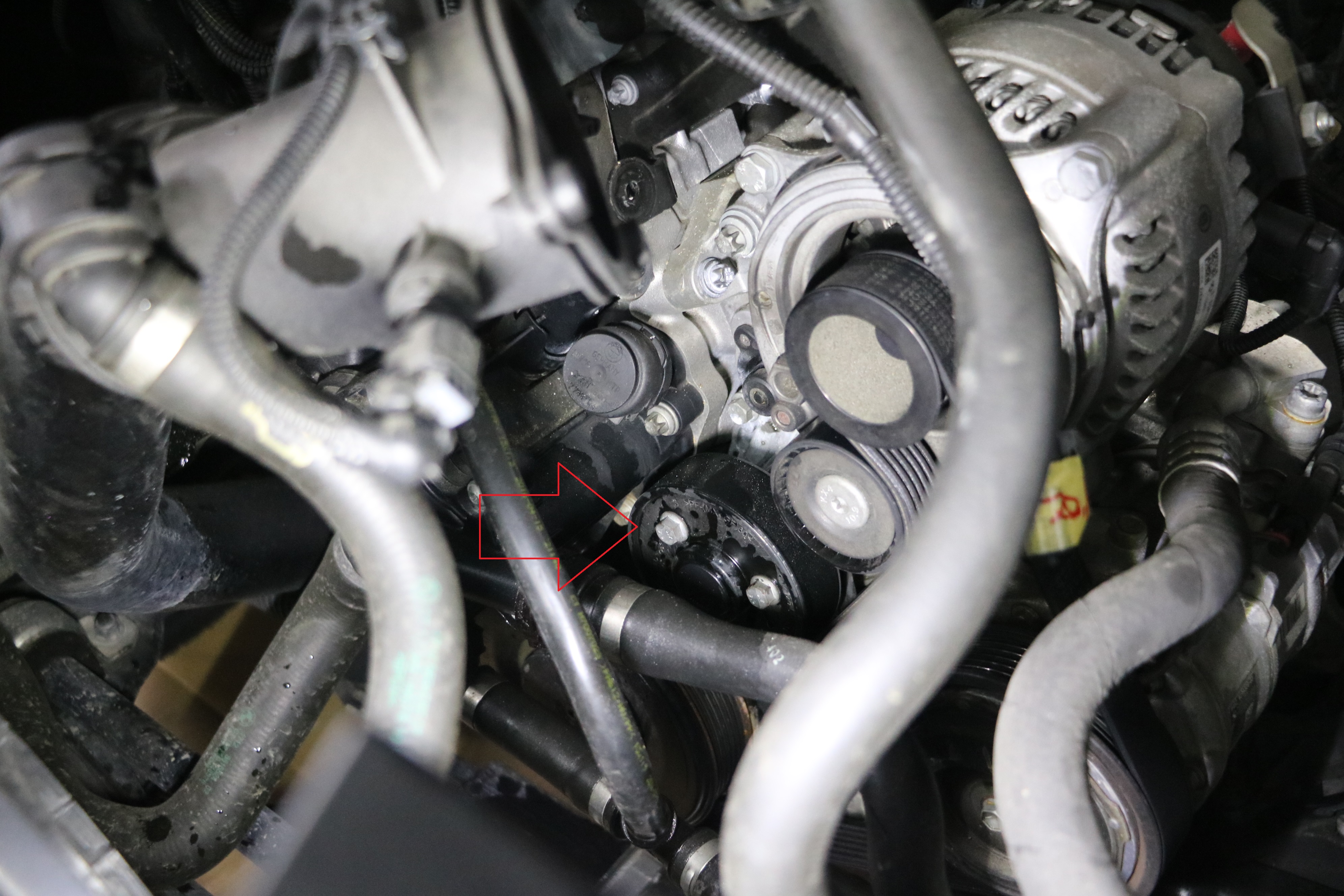

< ウォーターポンプ >

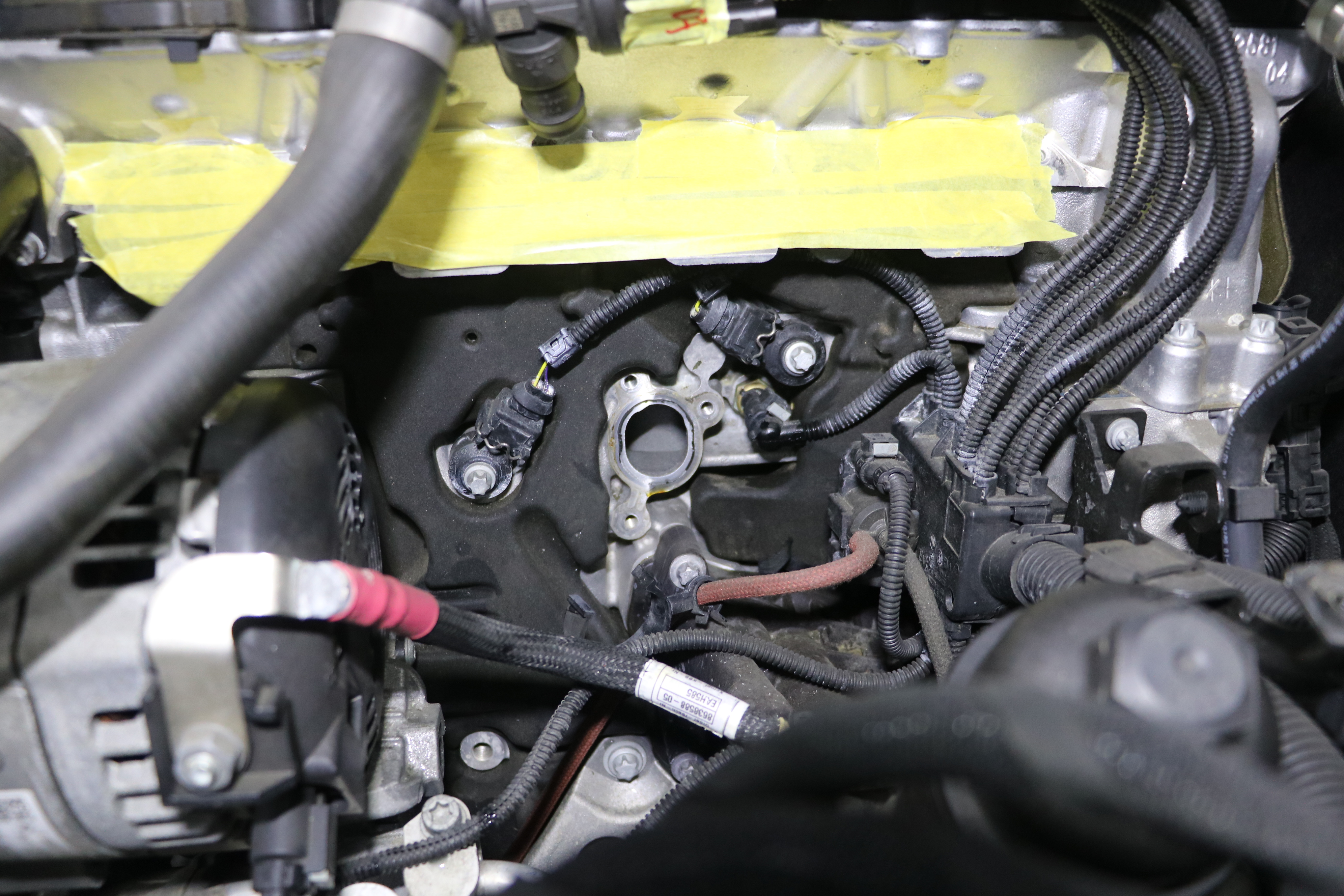

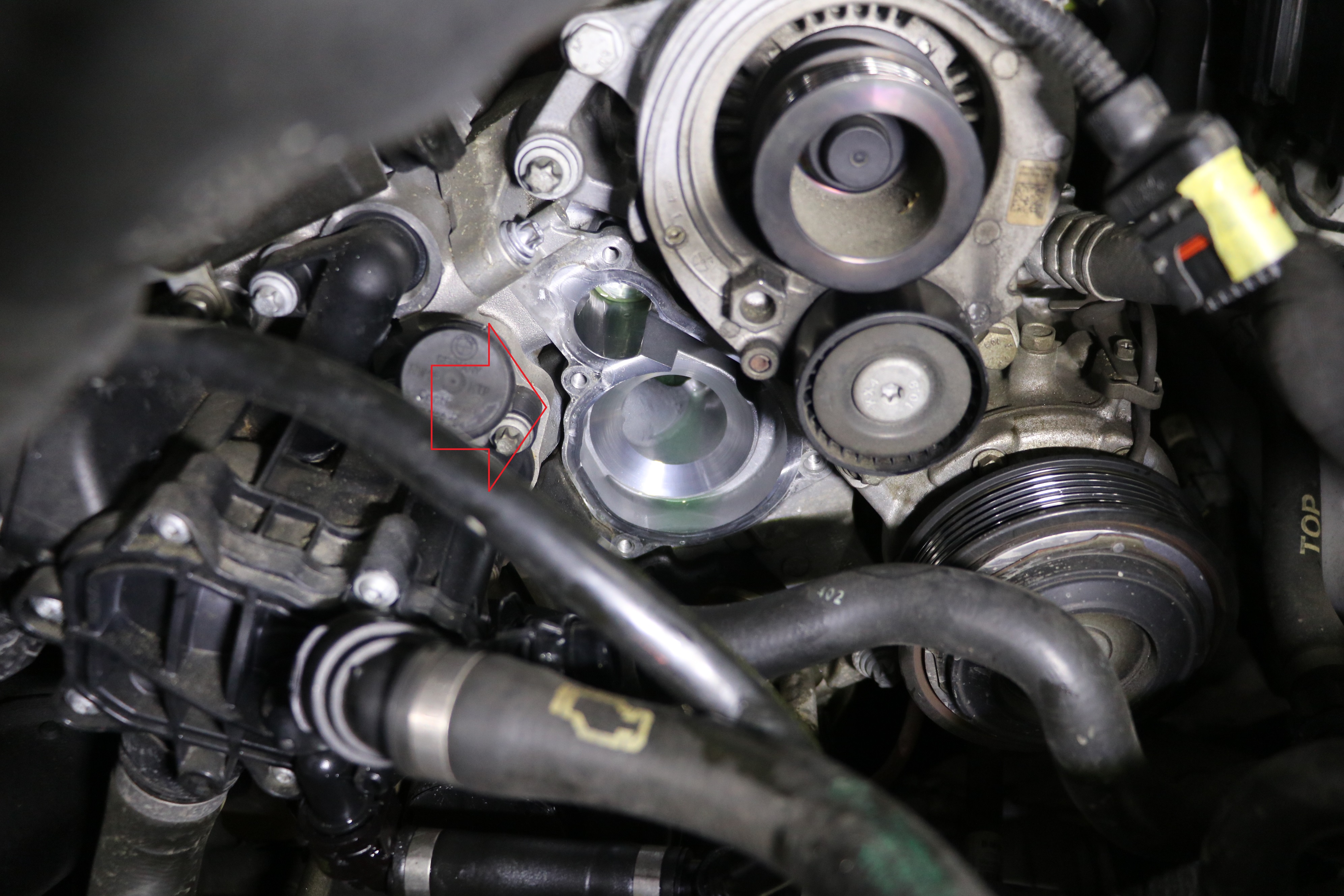

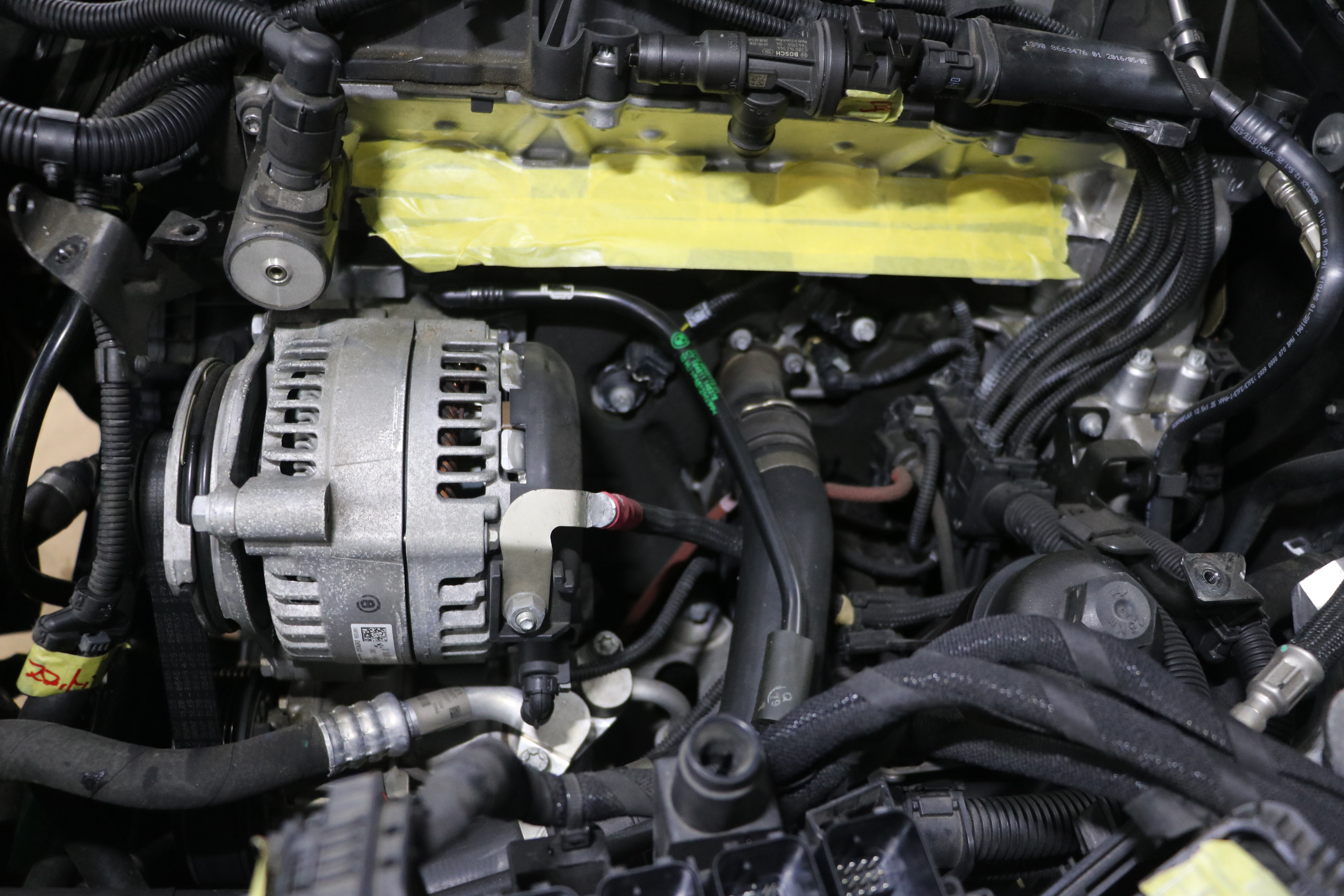

< 取り外したエンジン側 >

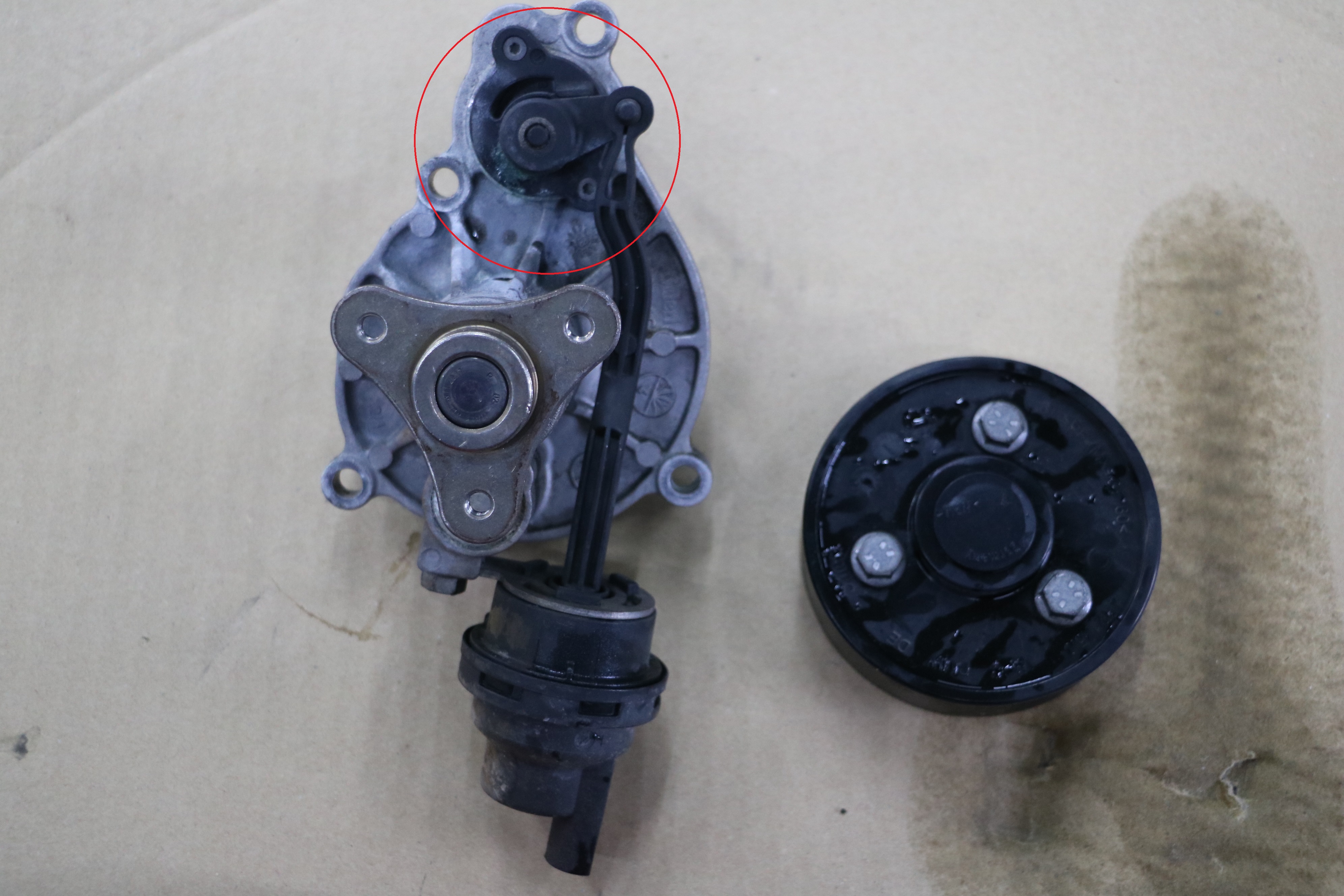

< 取り外したウォーターポンプ >

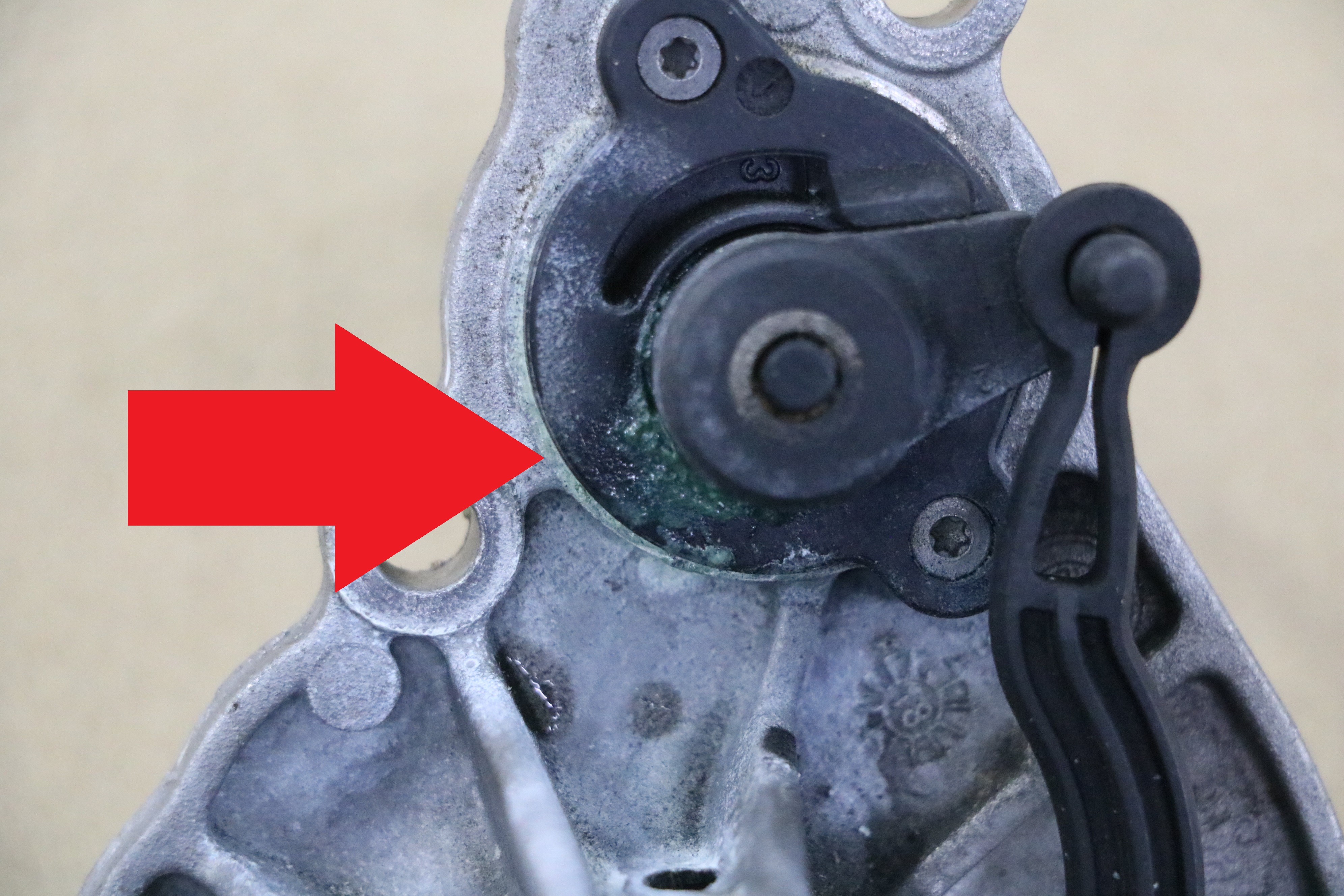

< 上の〇印をアップさせて頂きますと・・・クーラントの漏れがわかります。>

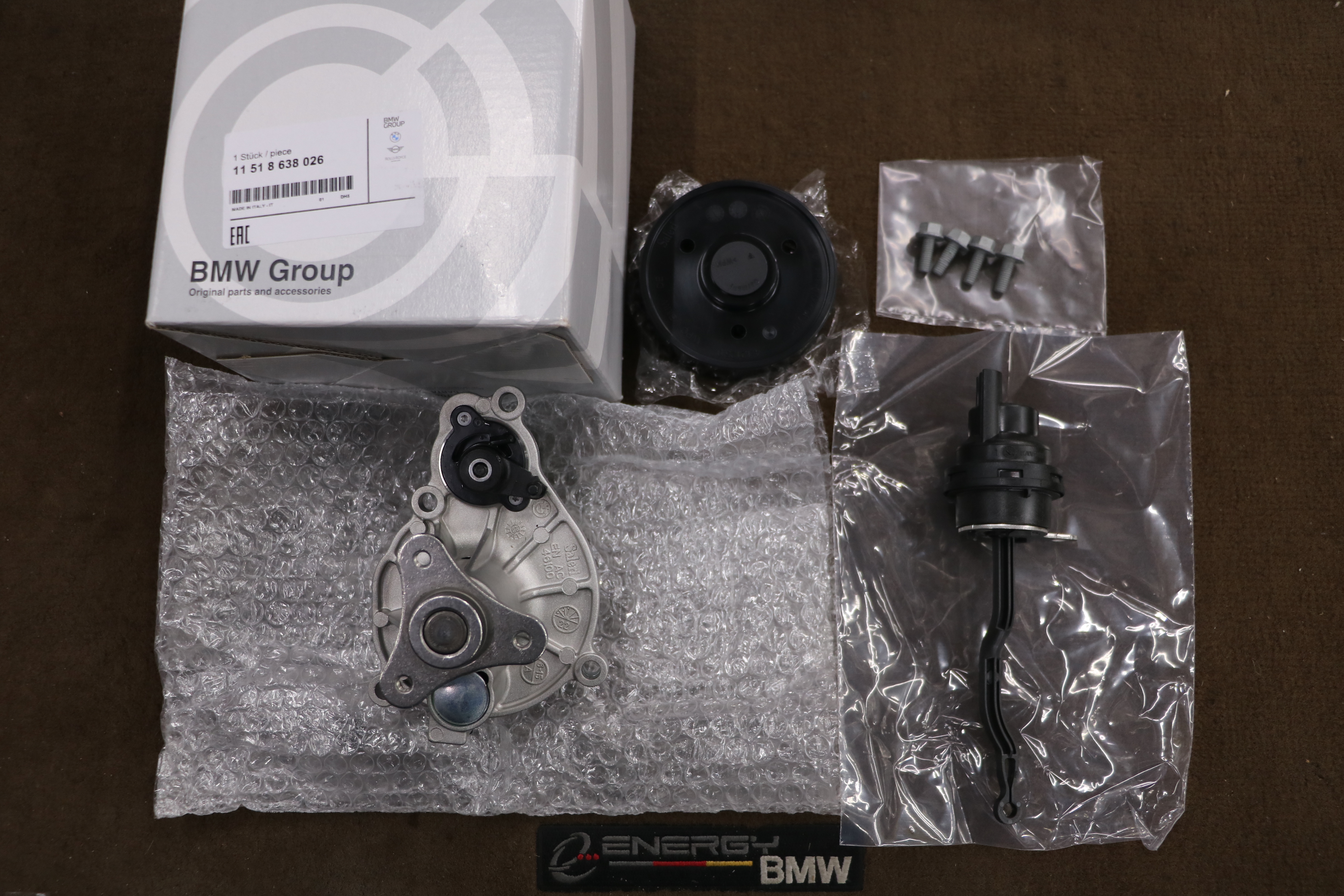

< コチラが、新品のウォーターポンプ >









ウォーターポンプを取り付け、オイルエレメントハウジングの脱着を行って参ります。

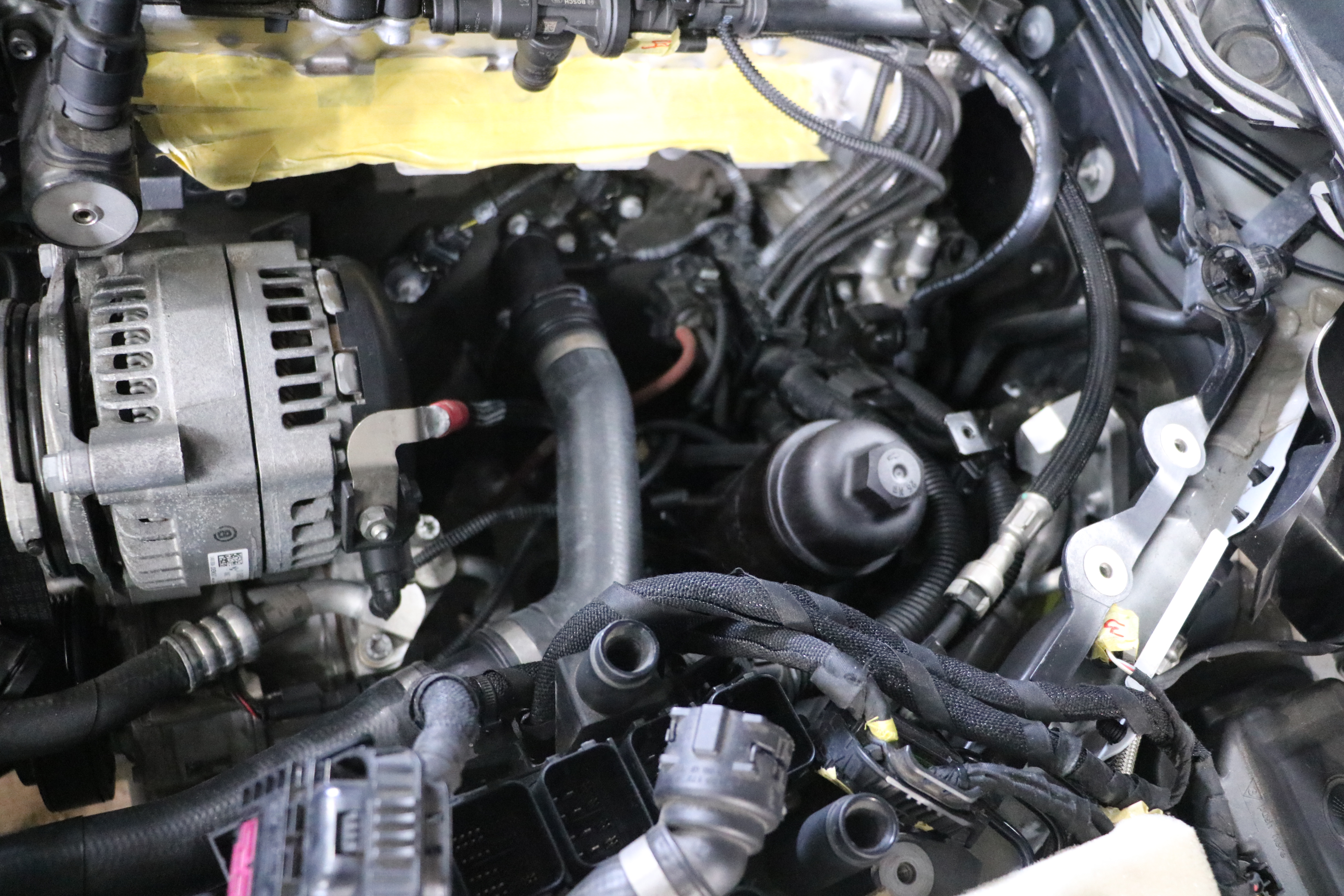

< 取り外したエンジン側 >

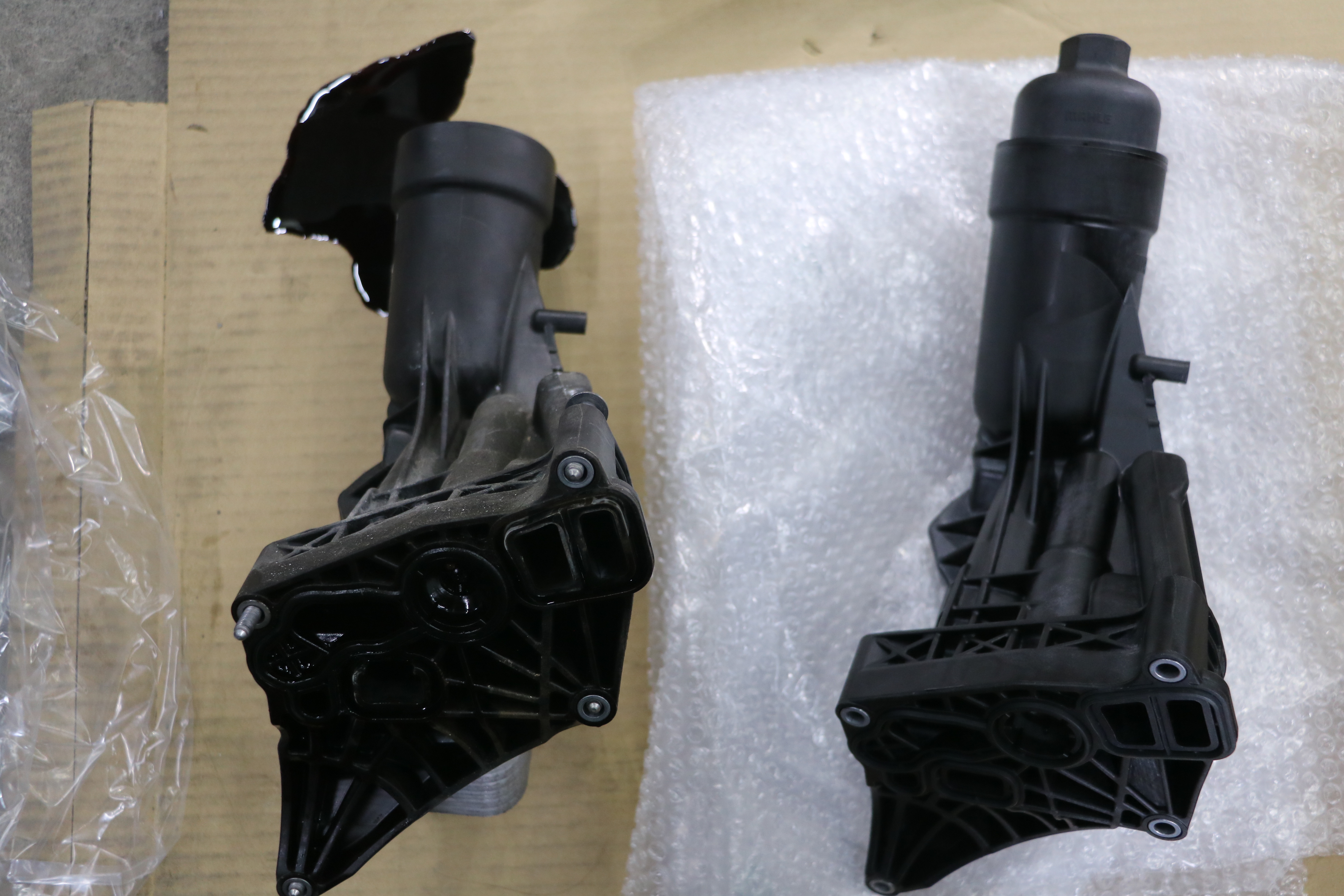

< 左側が取り外したオイルエレメントハウジング >









オイルエレメントハウジングから、オイルクーラーを取り外して新しいオイルエレメントハウジング





に組み付け取り付けを行います。

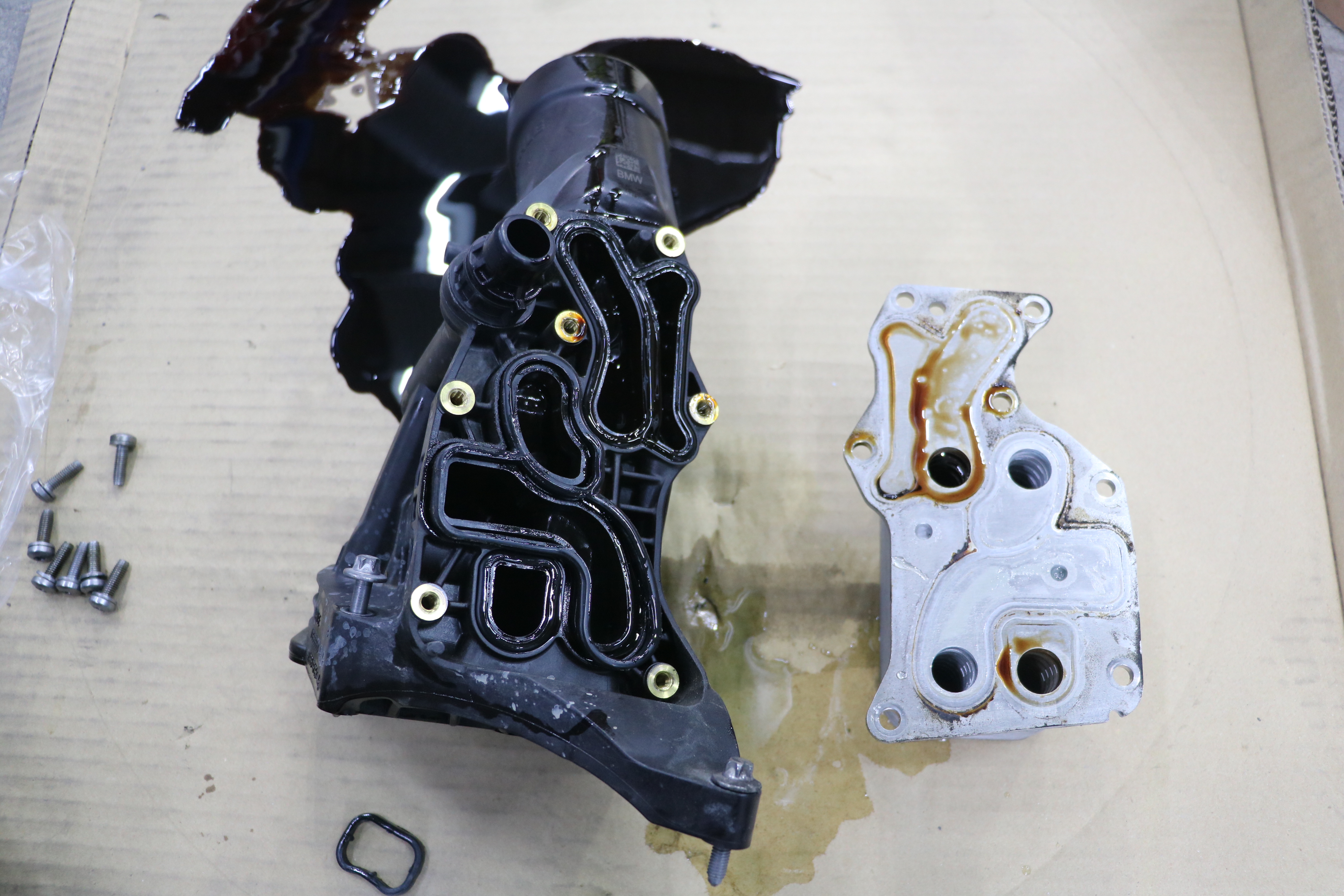

< オイルクーラーの取外し >









< 新しいオイルエレメントハウジング/アッパーホース/アタッチメントの取り付け >









新しいオイルエレメントハウジング/アッパーホース/アタッチメントの取り付け

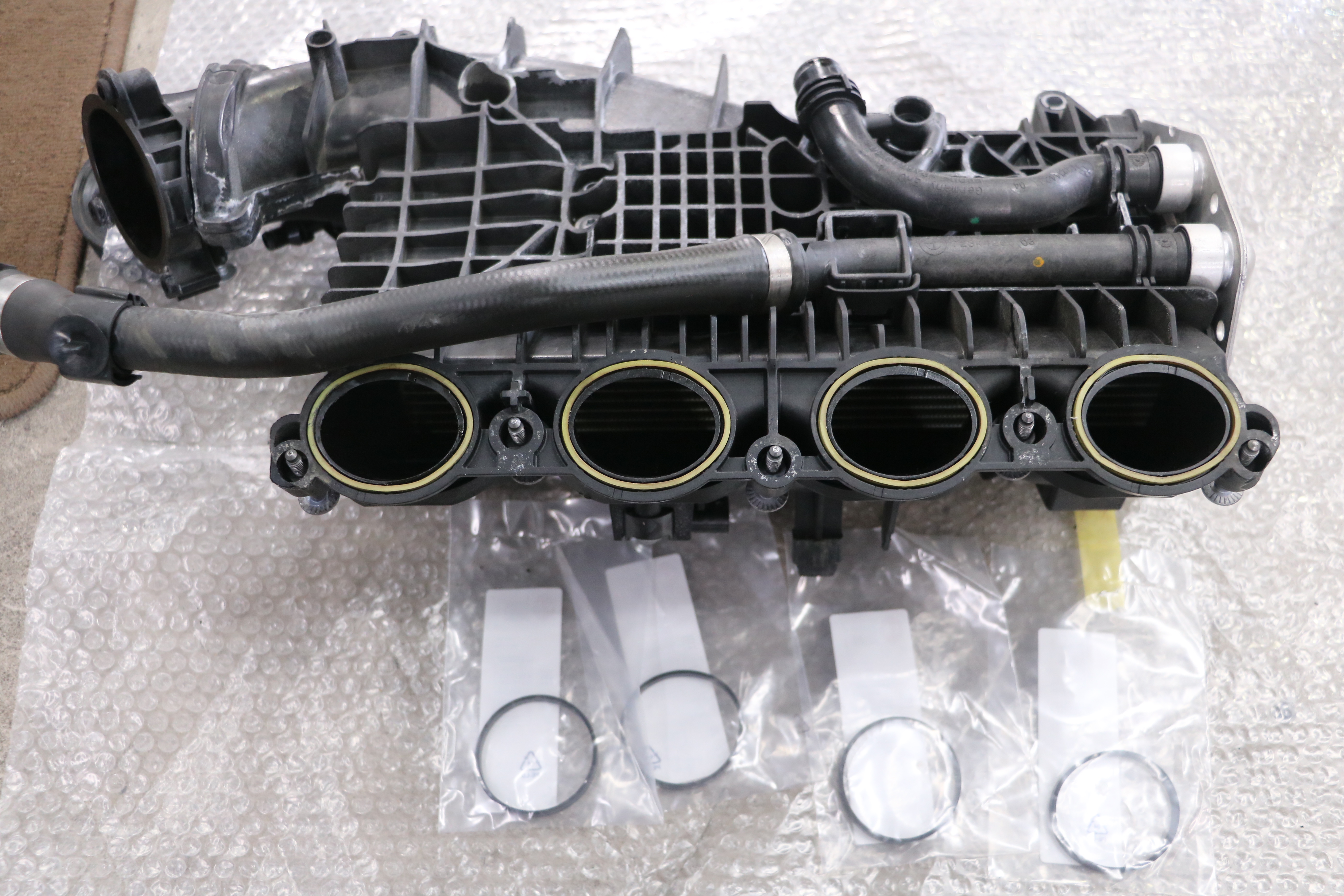

インテークマニホールドのガスケットを新品に交換して組み上げていきます。

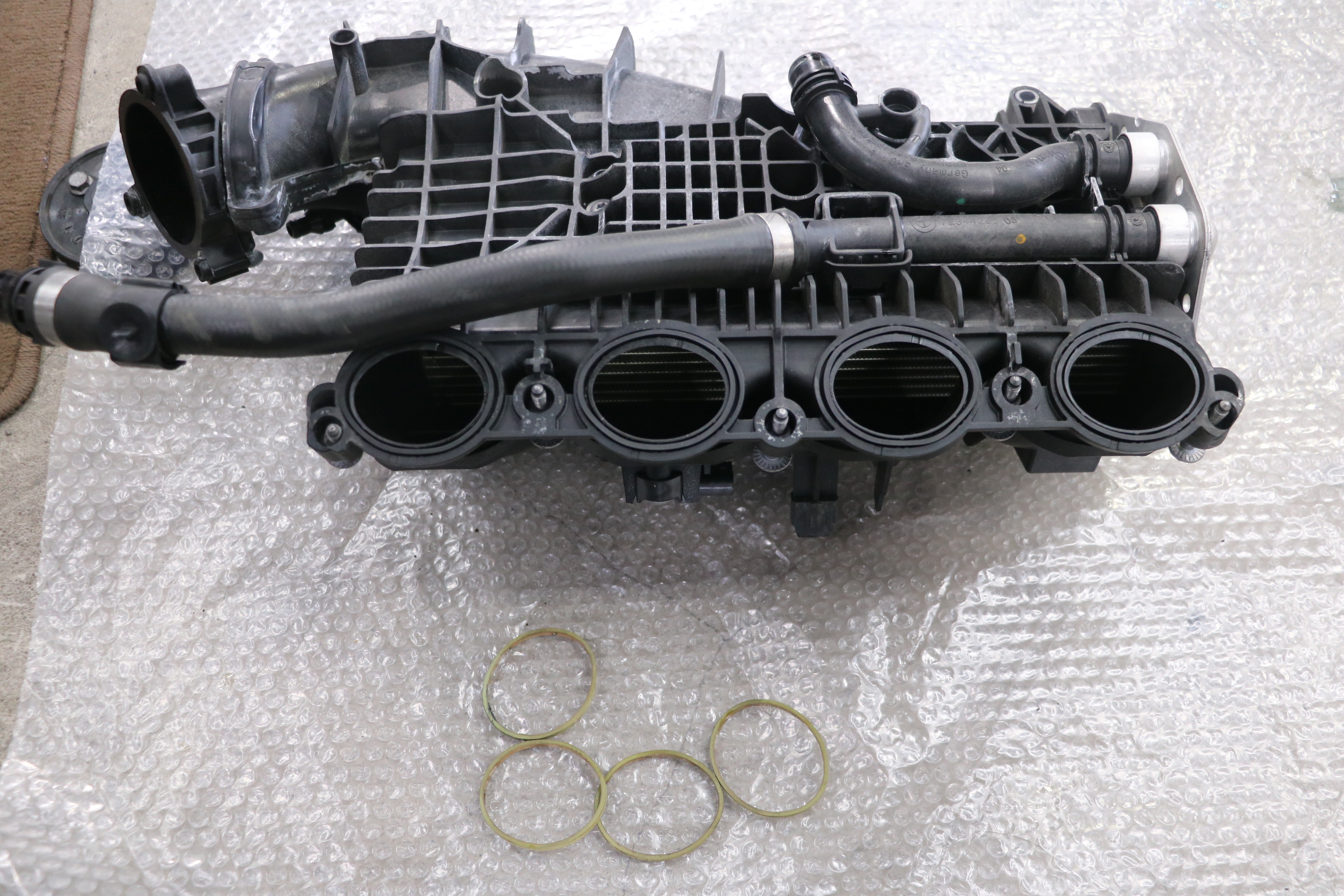

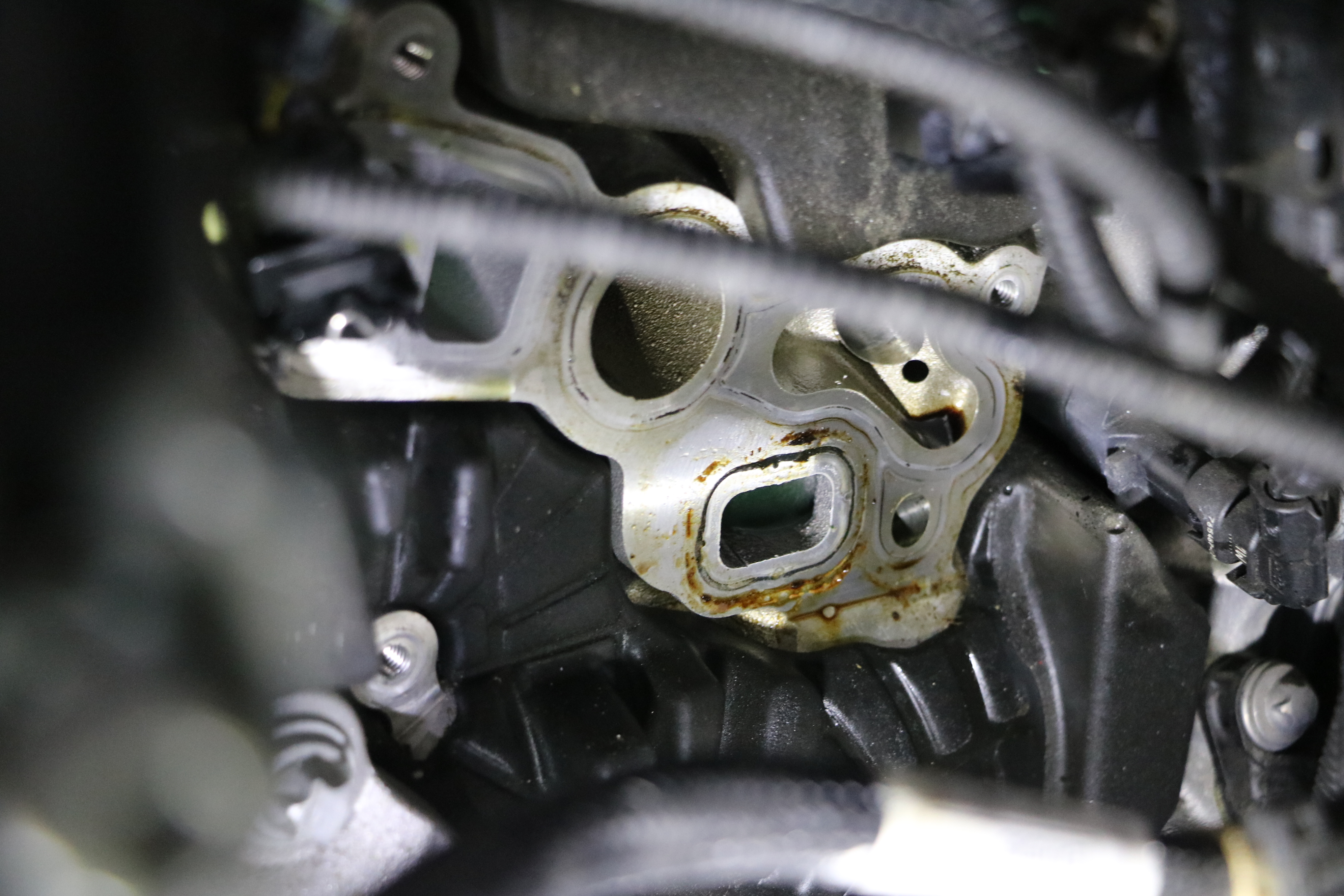

< ガスケットの交換 >

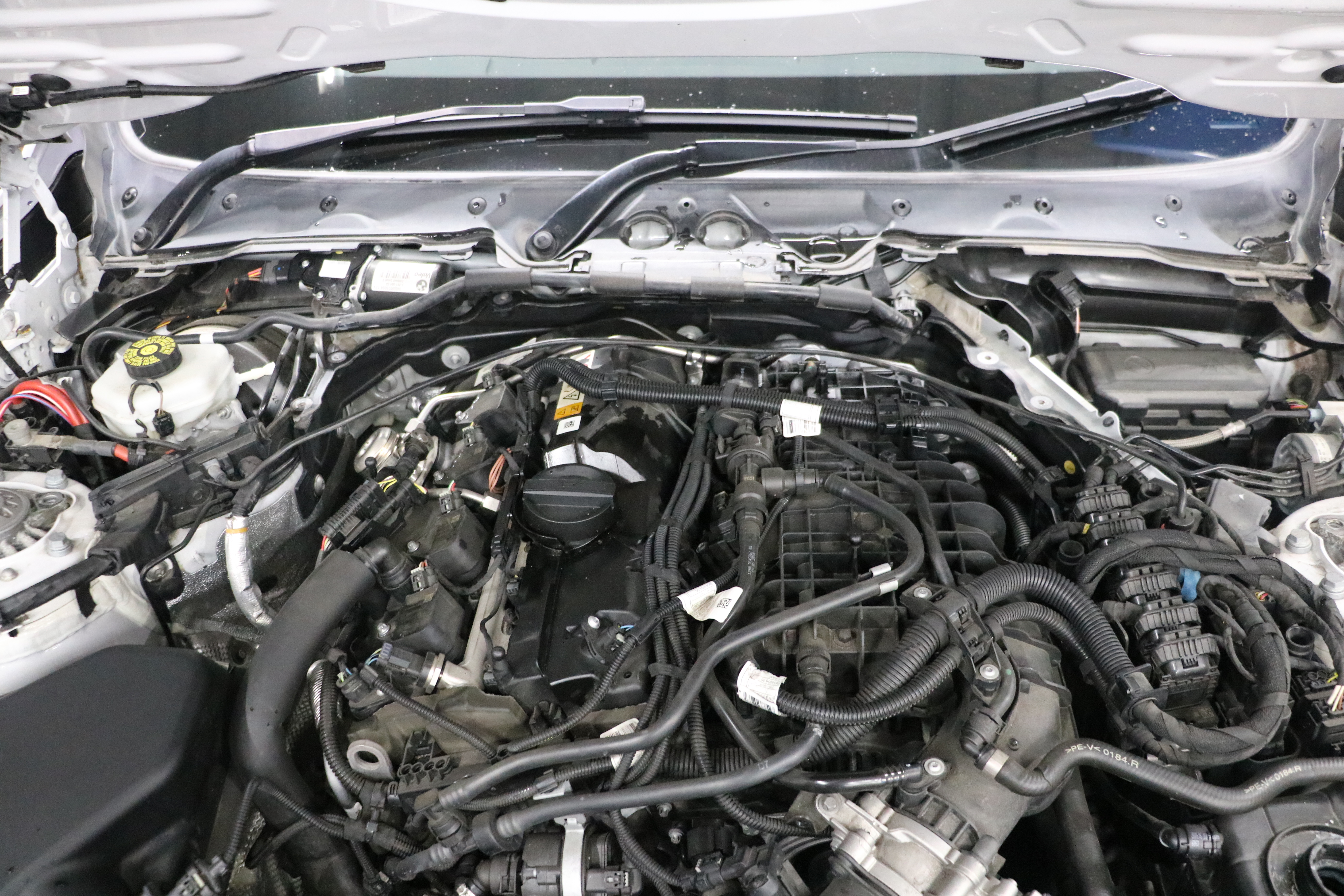

エンジンを組み上げて完成しております。





by−山下
