オイル漏れ修理

2025年02月02日

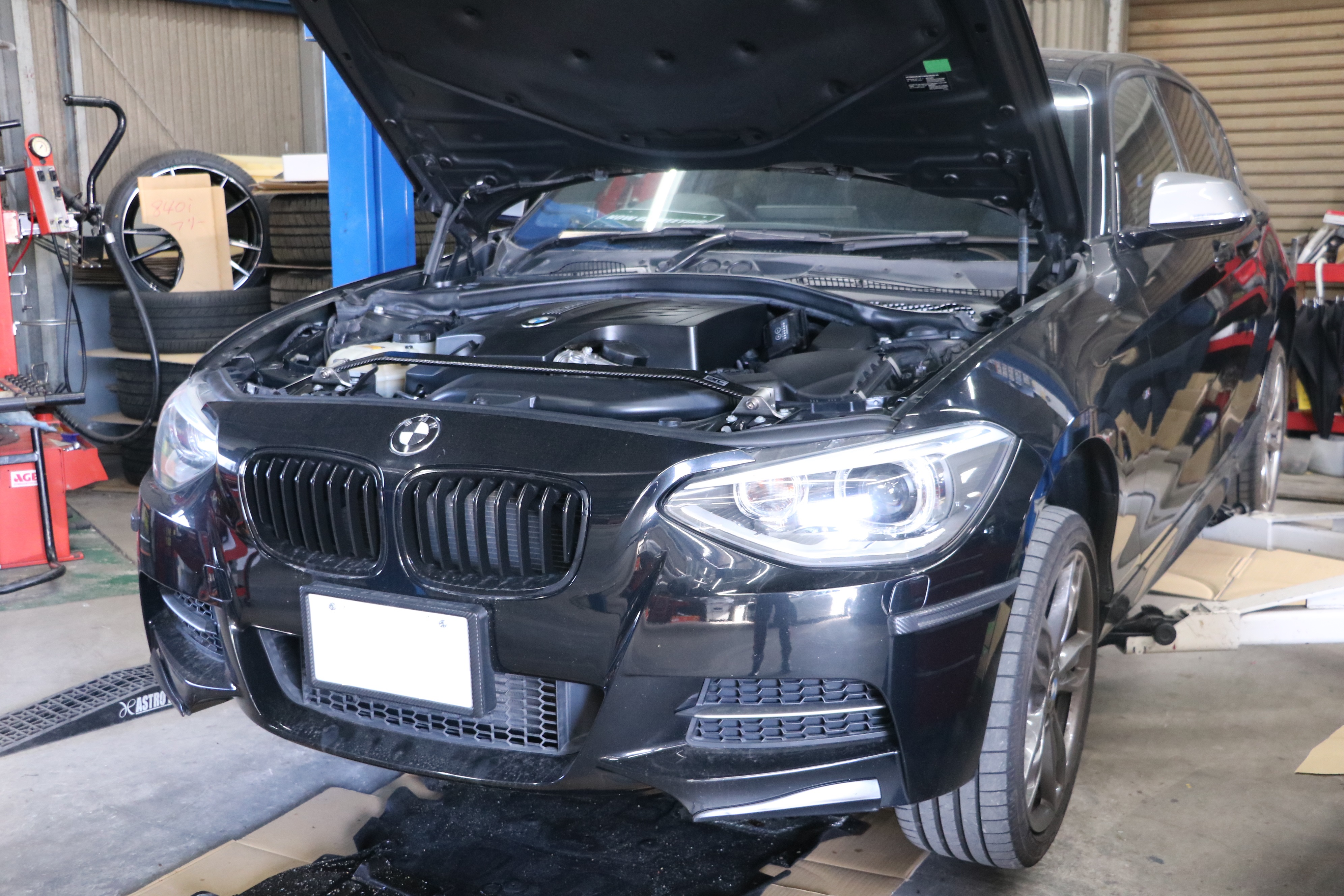

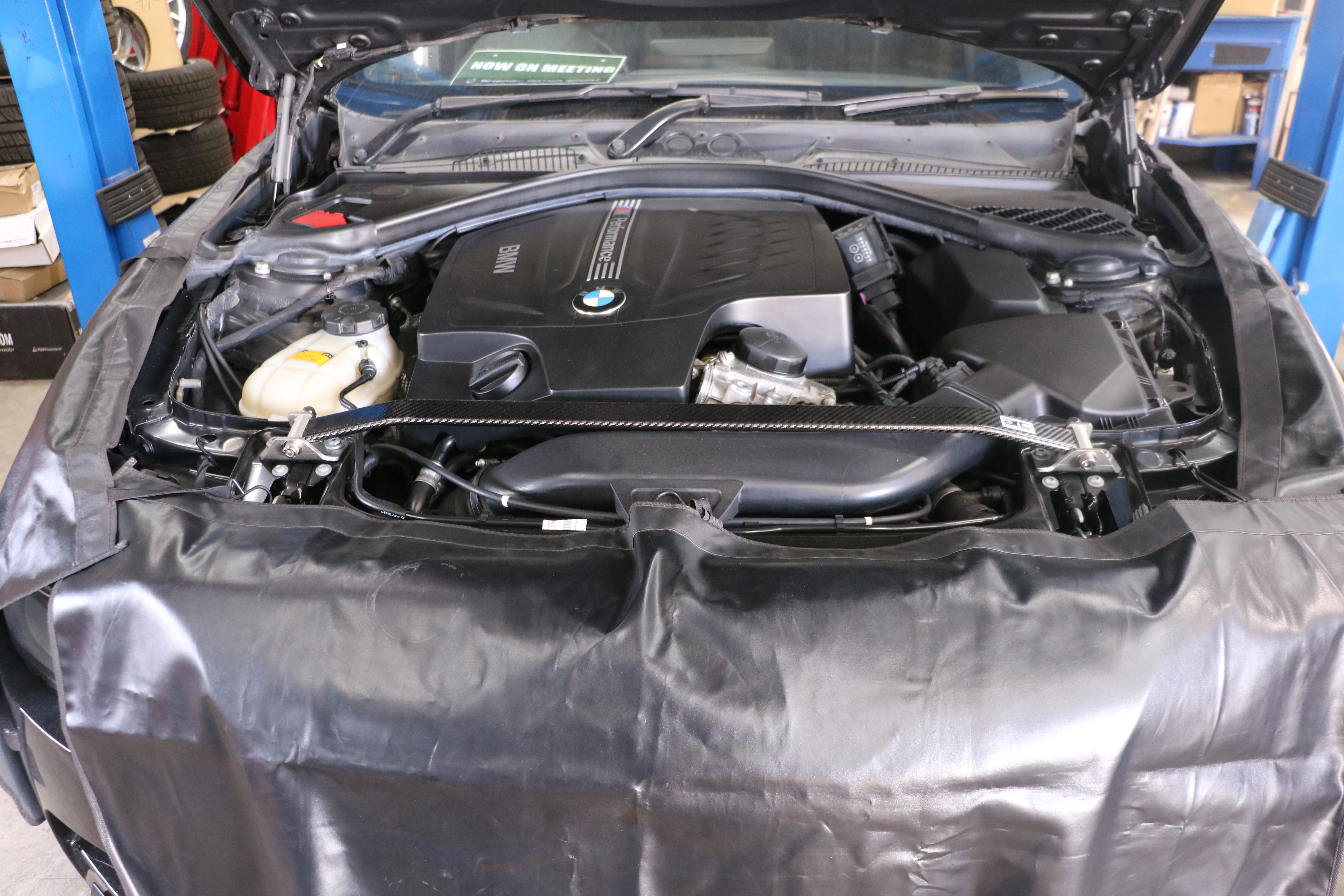

今回、修理でご入庫して頂きました M135 修理依頼は、エンジンオイル漏れ

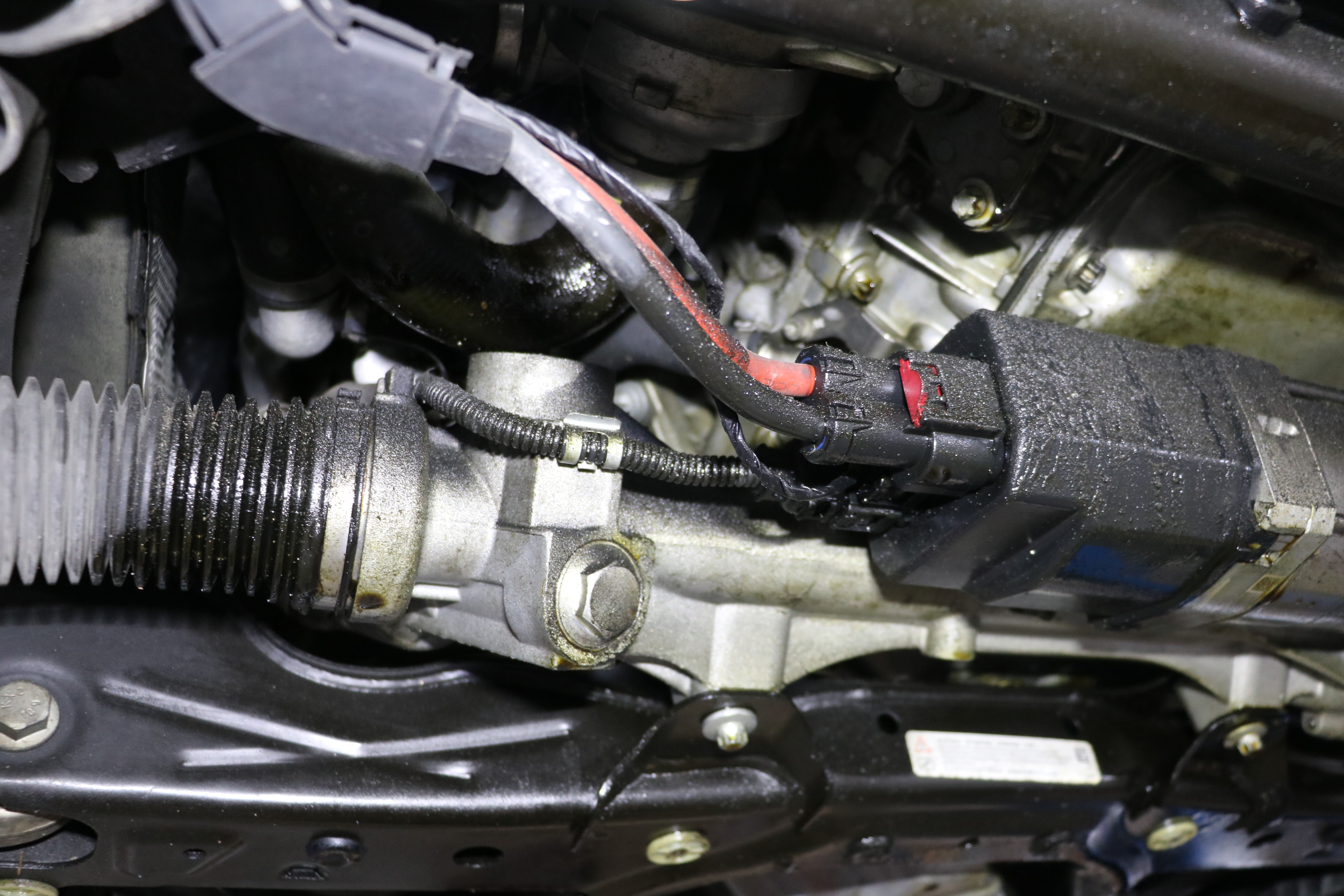

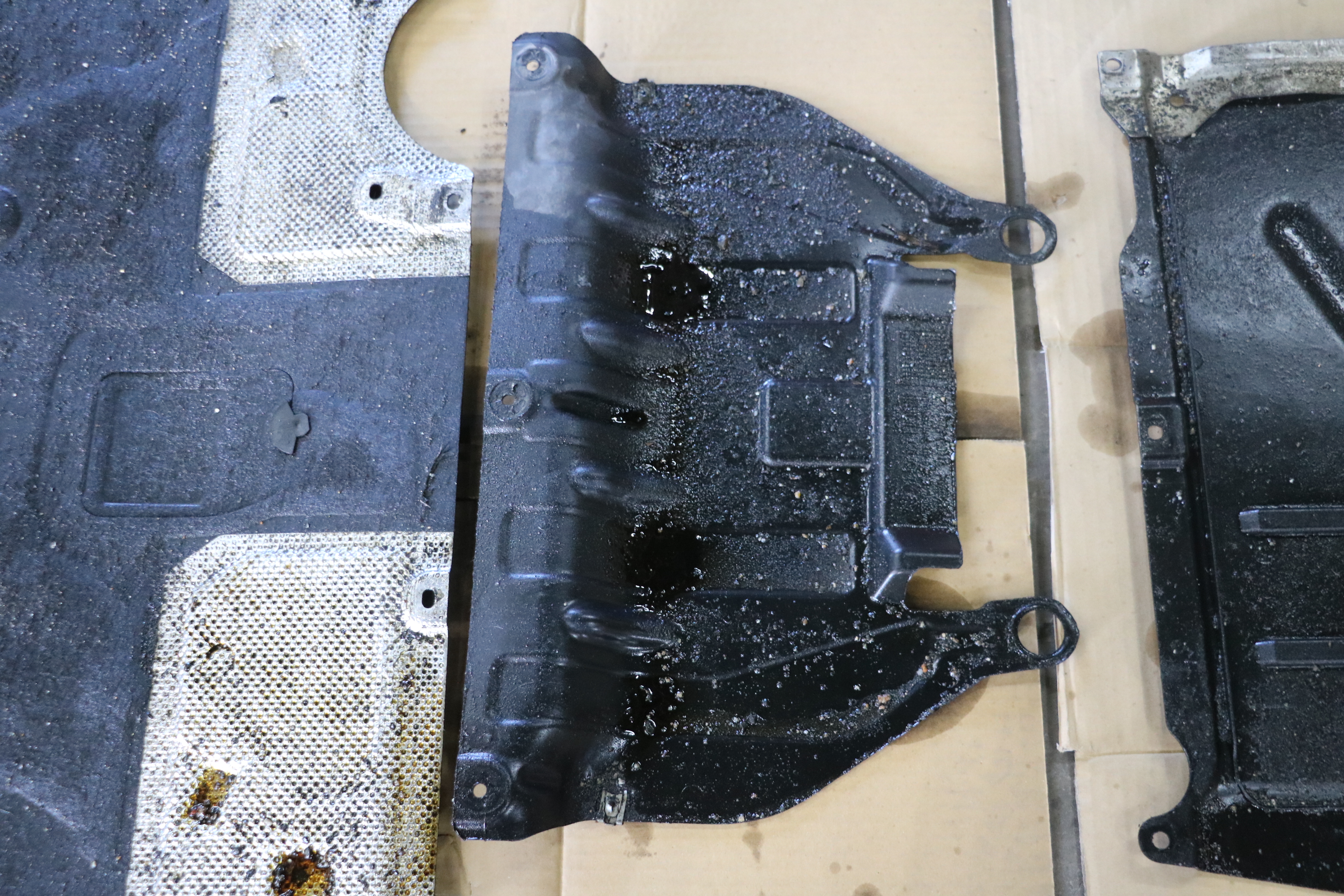

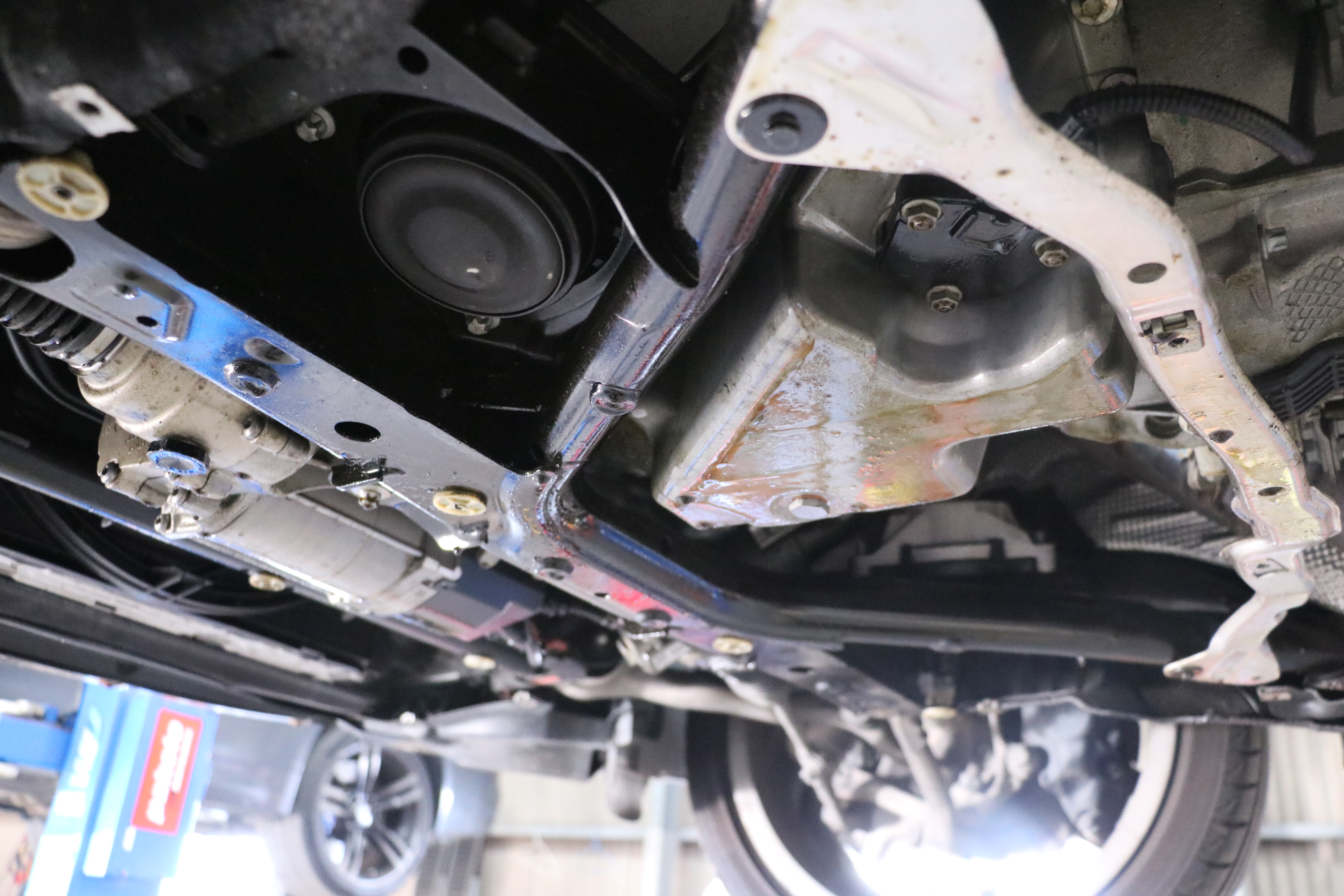

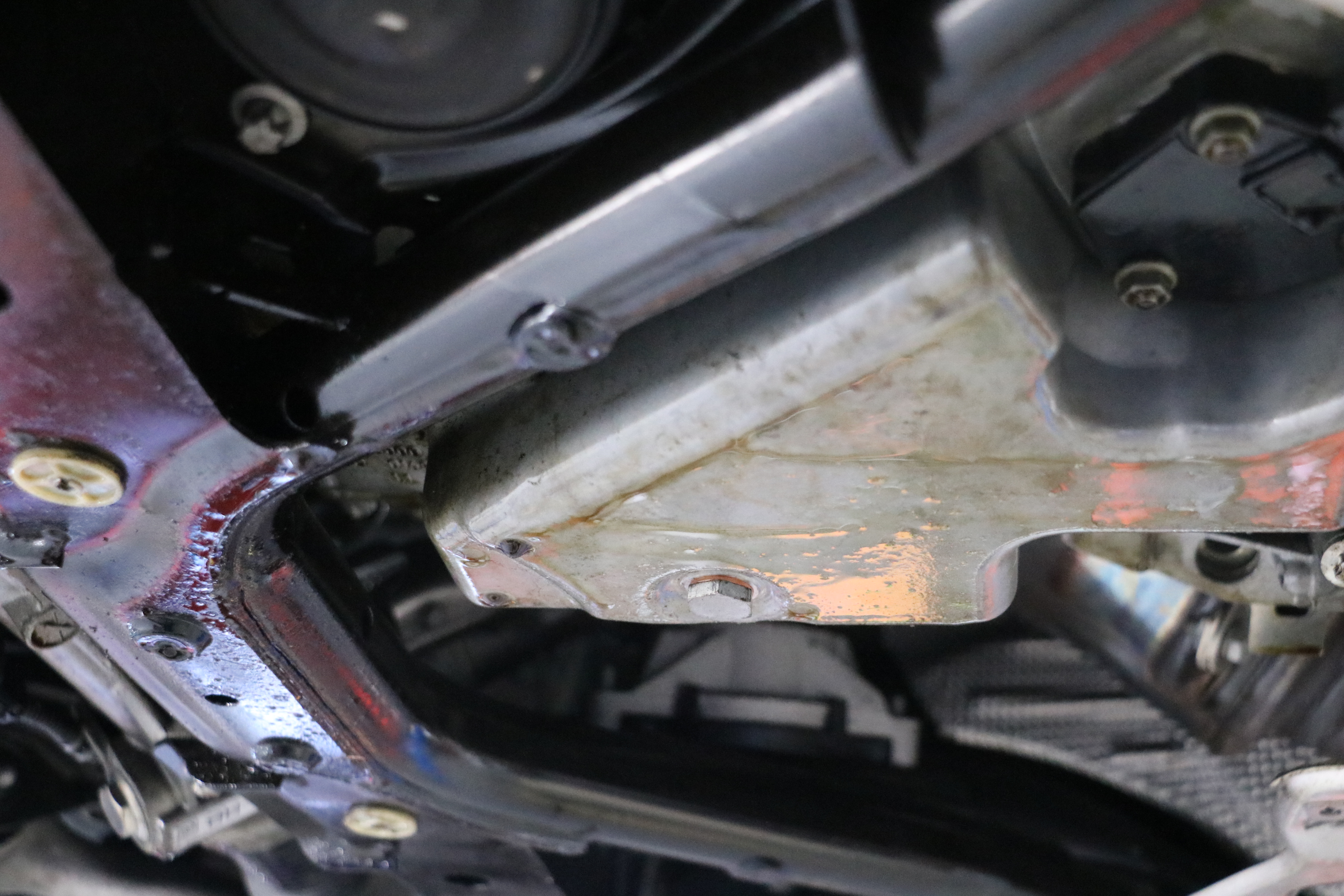

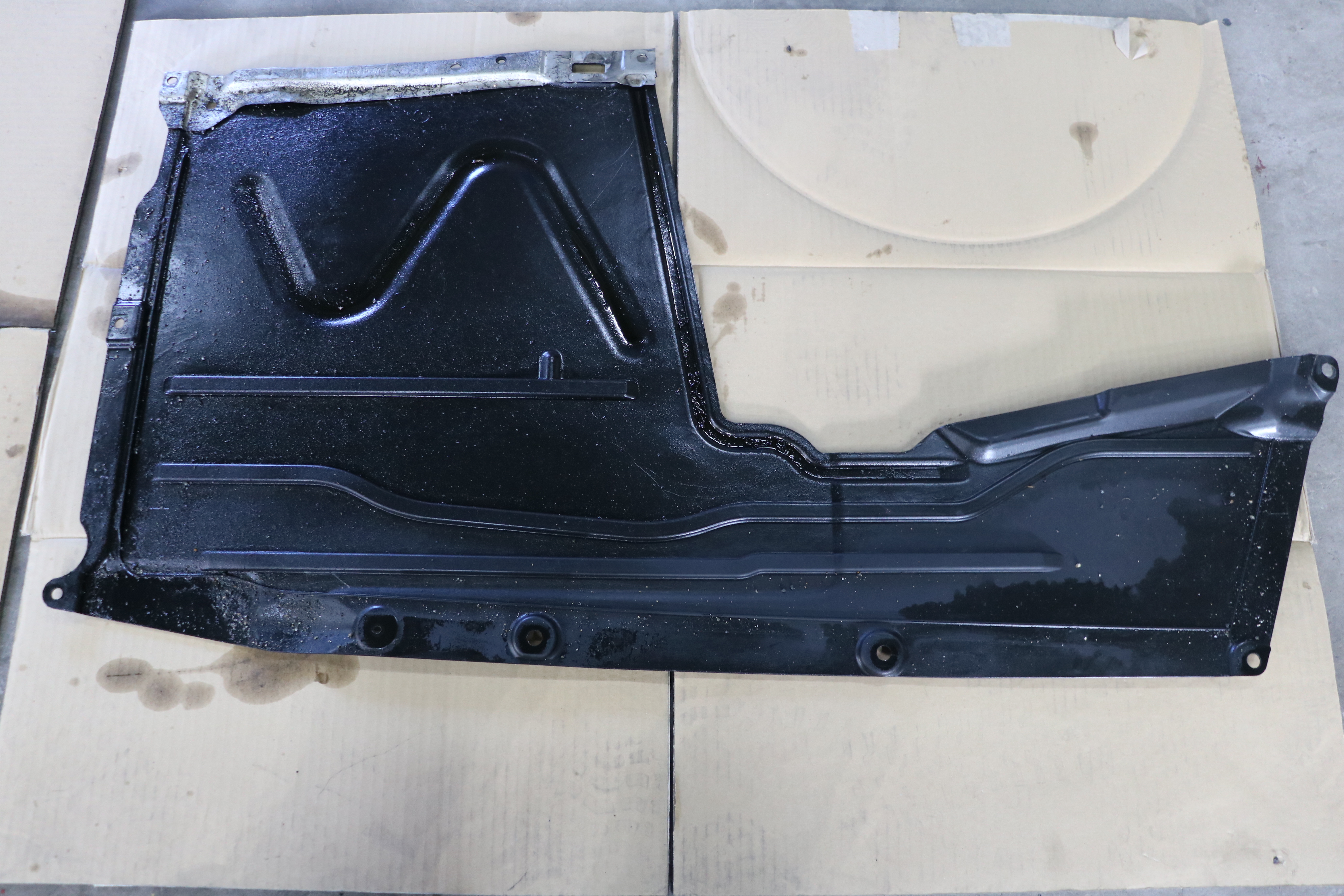

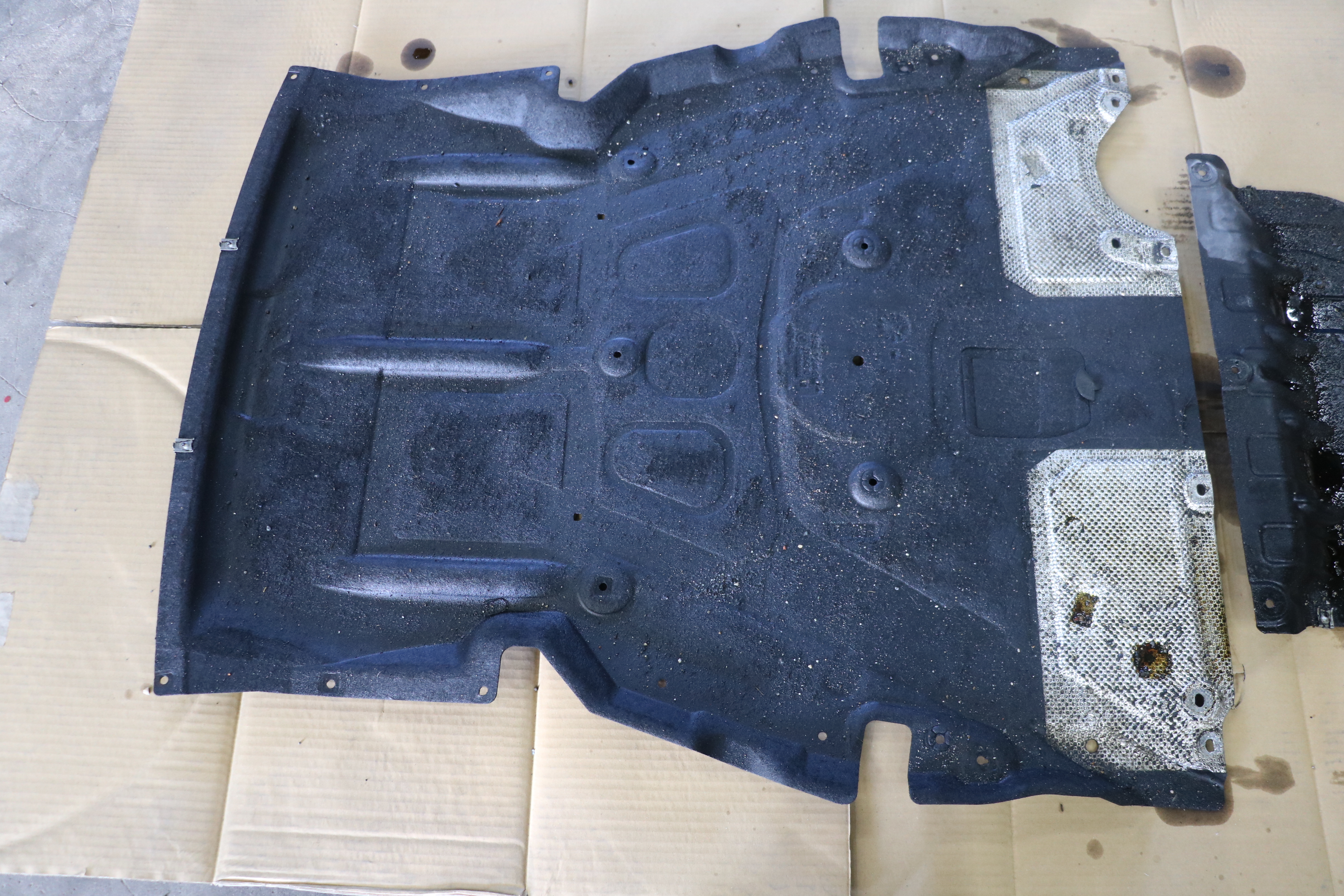

早速、お車をリフトアップさせて頂きアンダーカバーを取り外すと・・・かなりの量





点検させて頂き、シリンダーヘッドカバーのパッキン/オイルエレメントケースのパッキンを交換





付随して、ファンベルト/ラジエターアッパーホースなども交換して参ります。

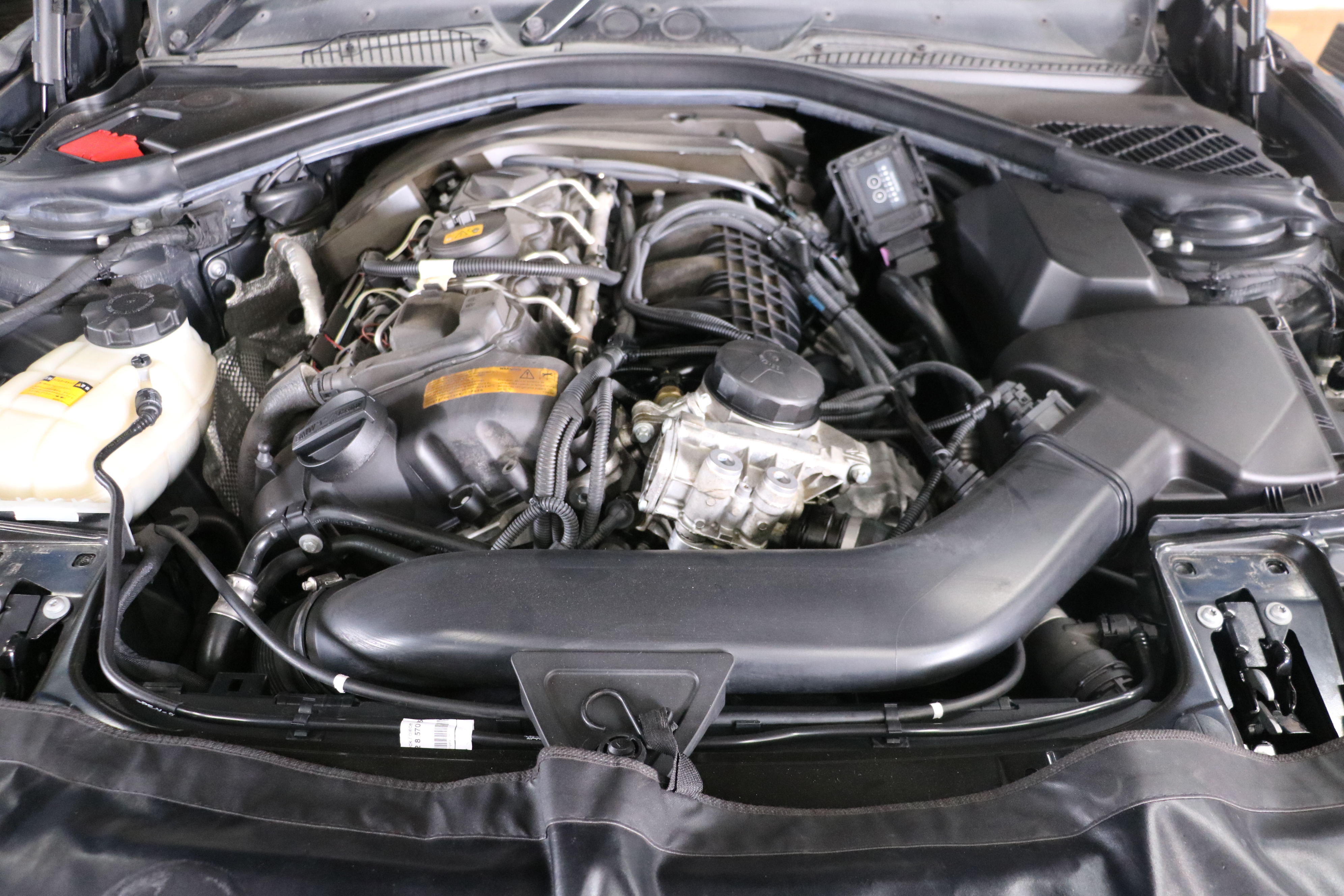

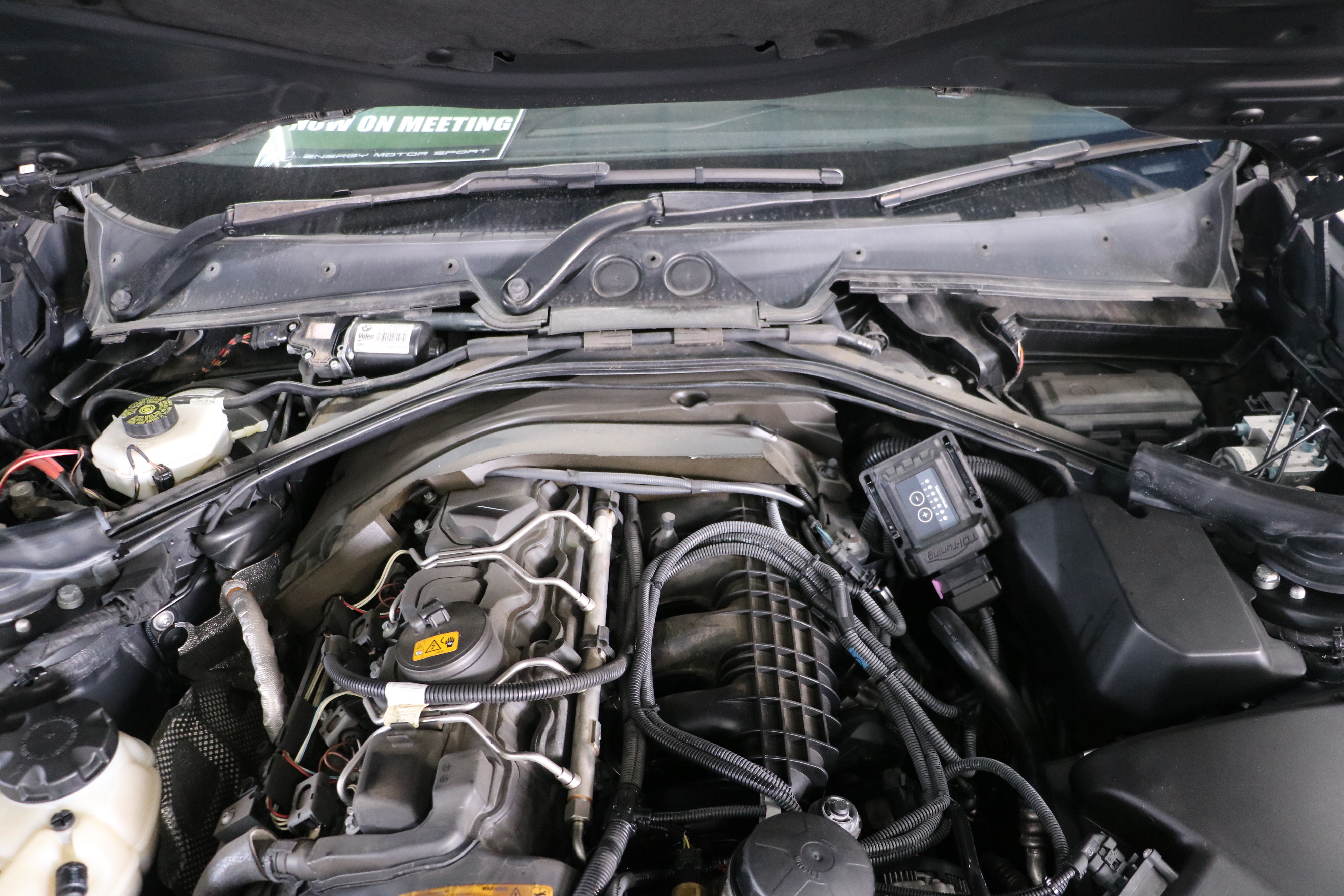

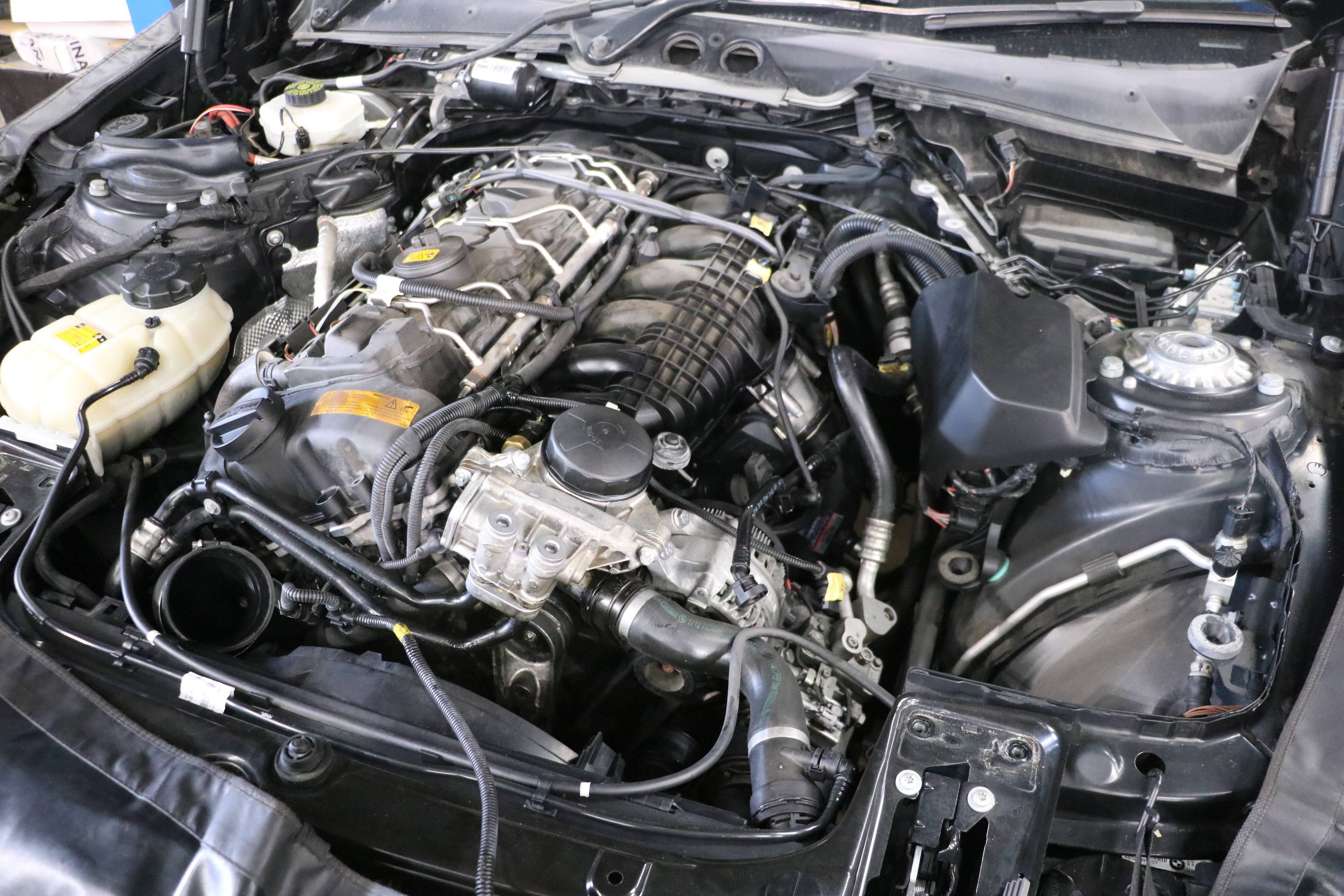

エンジンの上部を順番に分解していきます。































< エアーエレメントケースの脱着 >

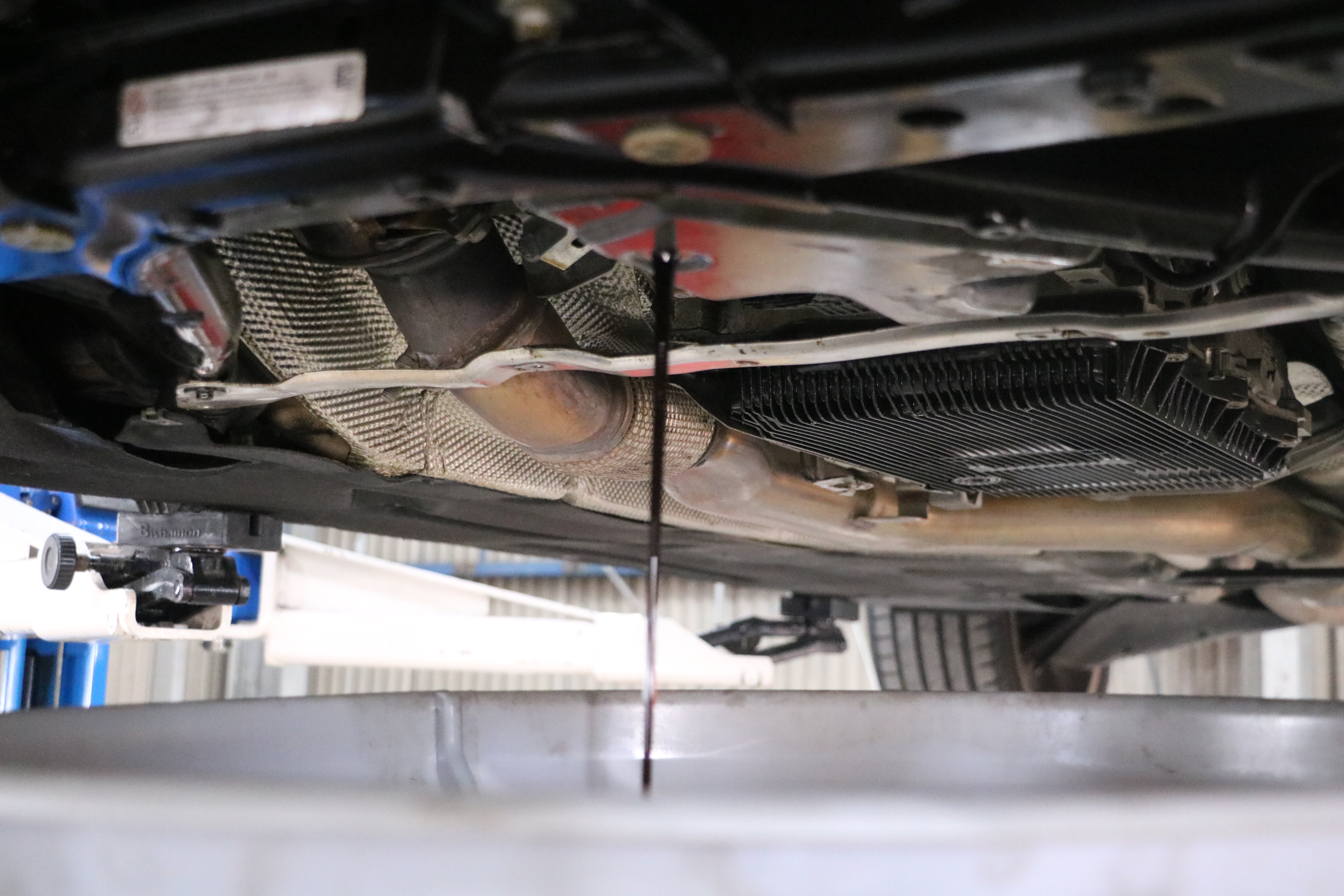

< エンジンオイルの抜き取り >

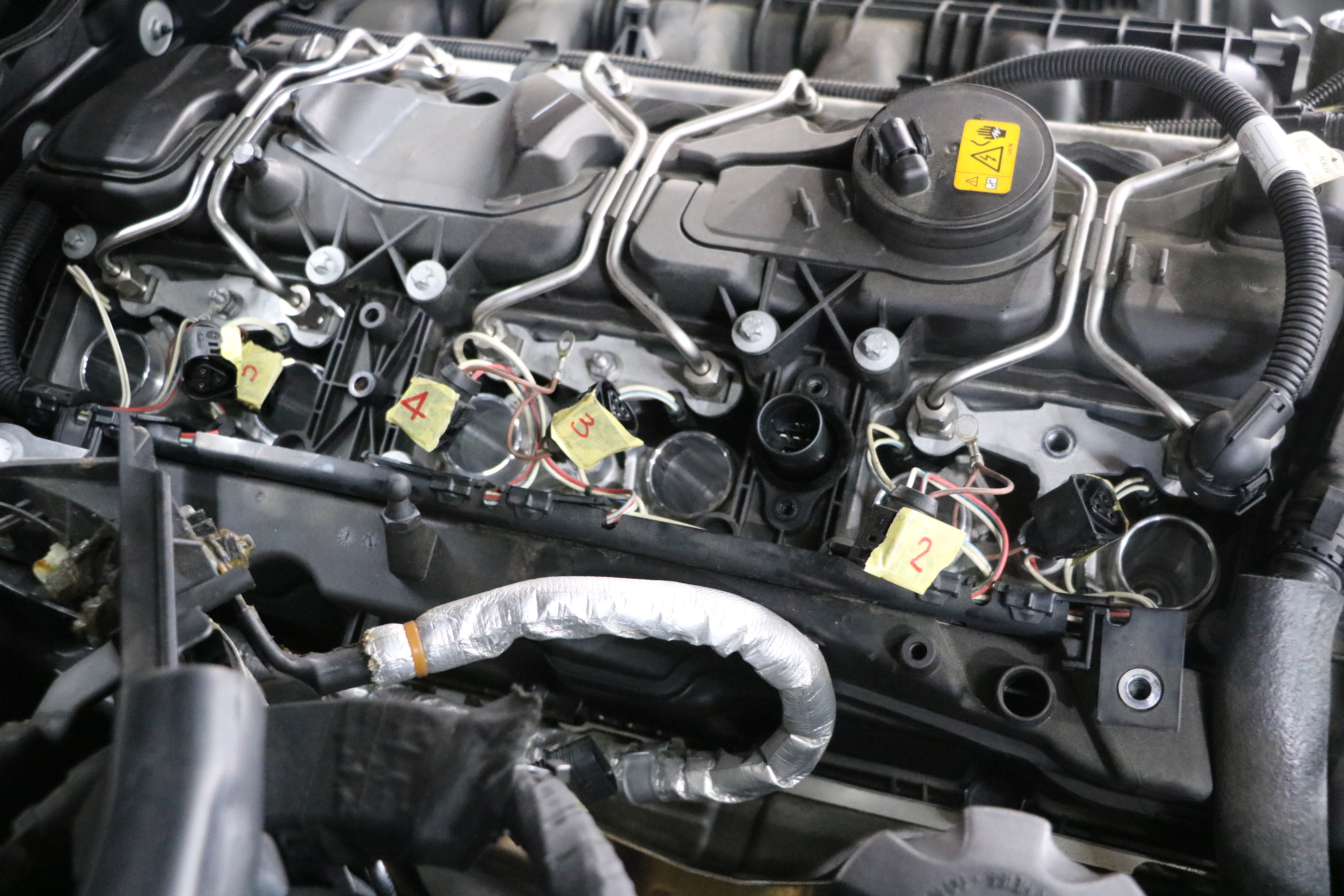

< イグニッションコイルの脱着 >







< チャージパイプの脱着 >

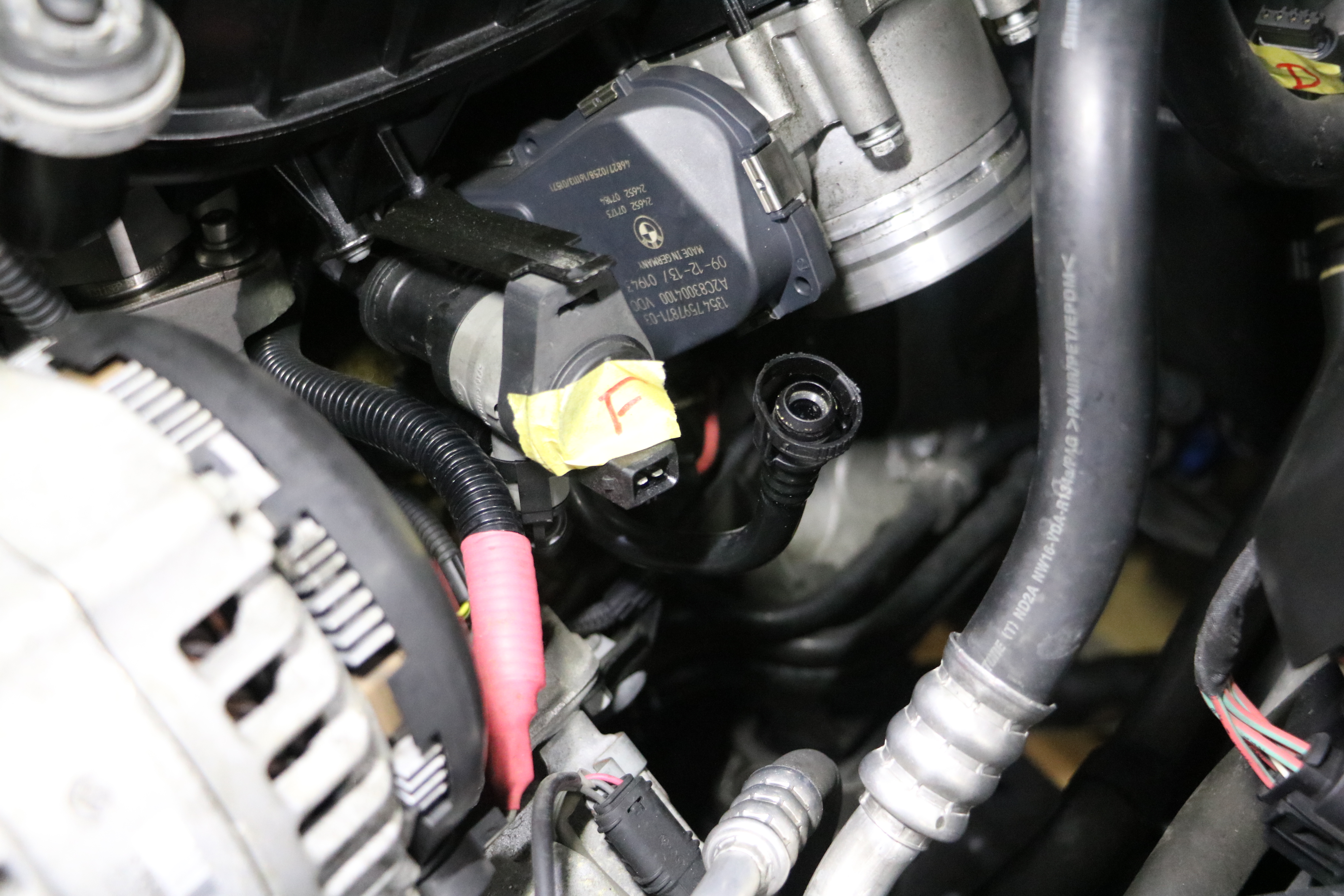

< スロットルアクチェーターの脱着 >

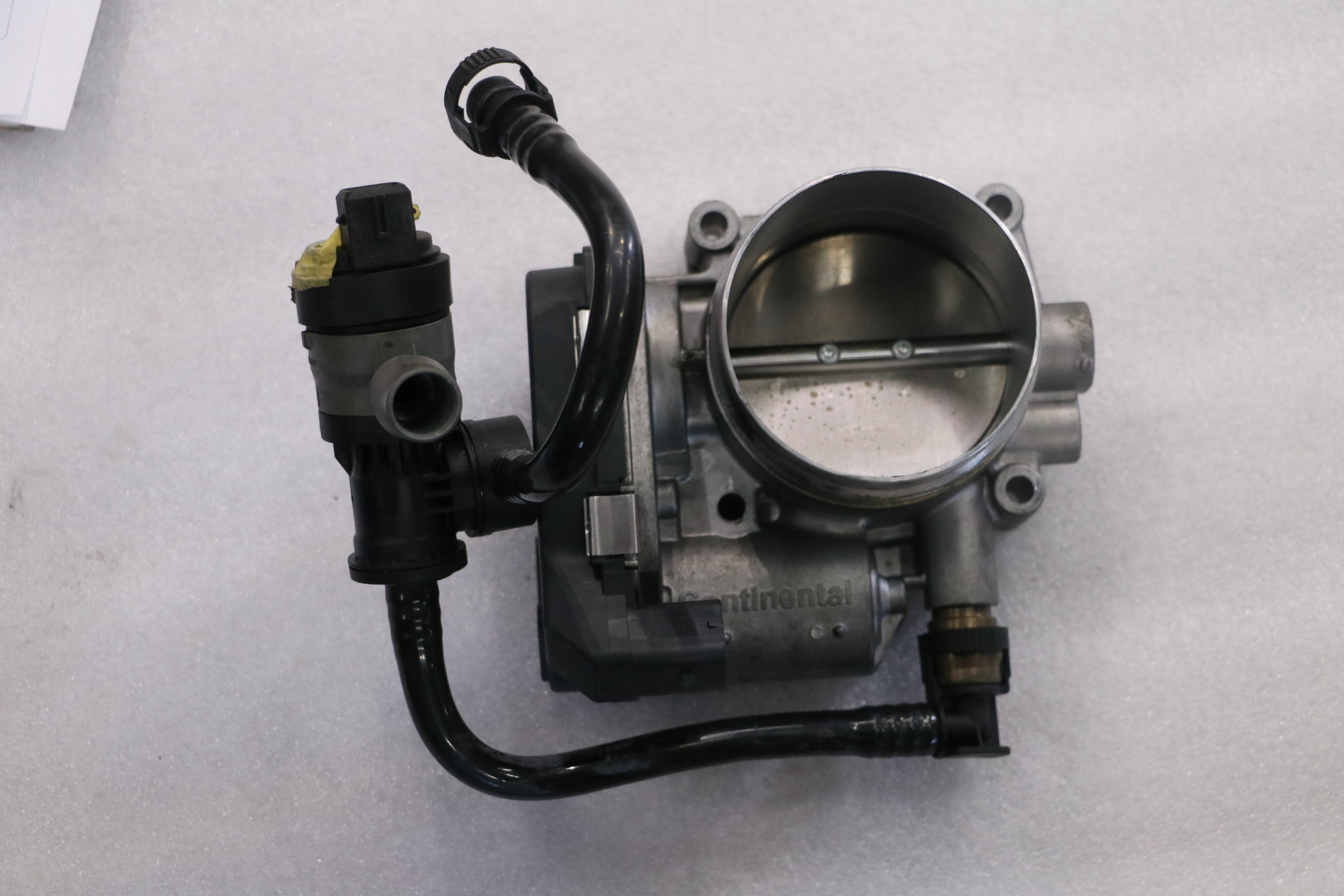

< 取り外したスロットルアクチェーター >







< インテークマニホールドの脱着 >

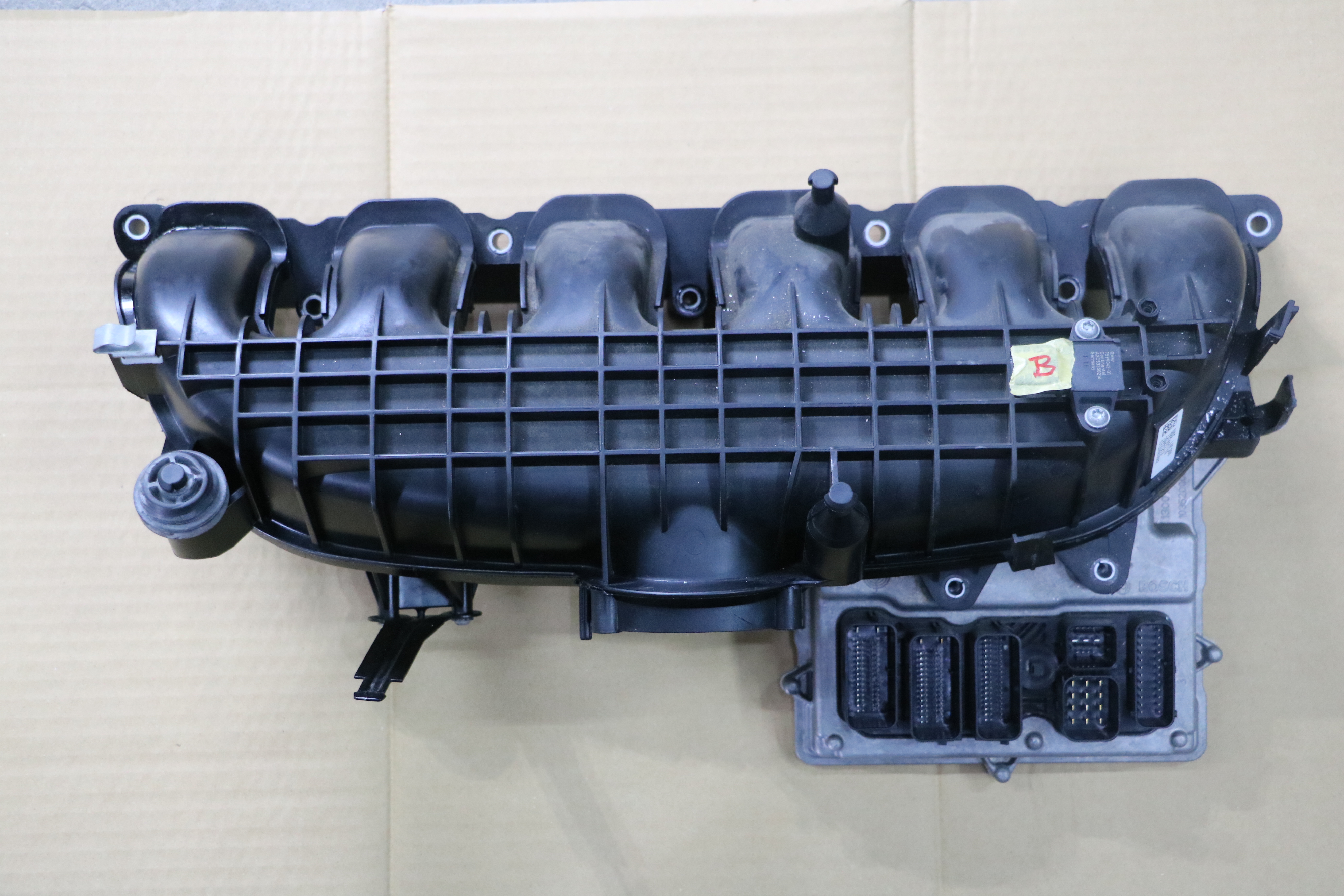

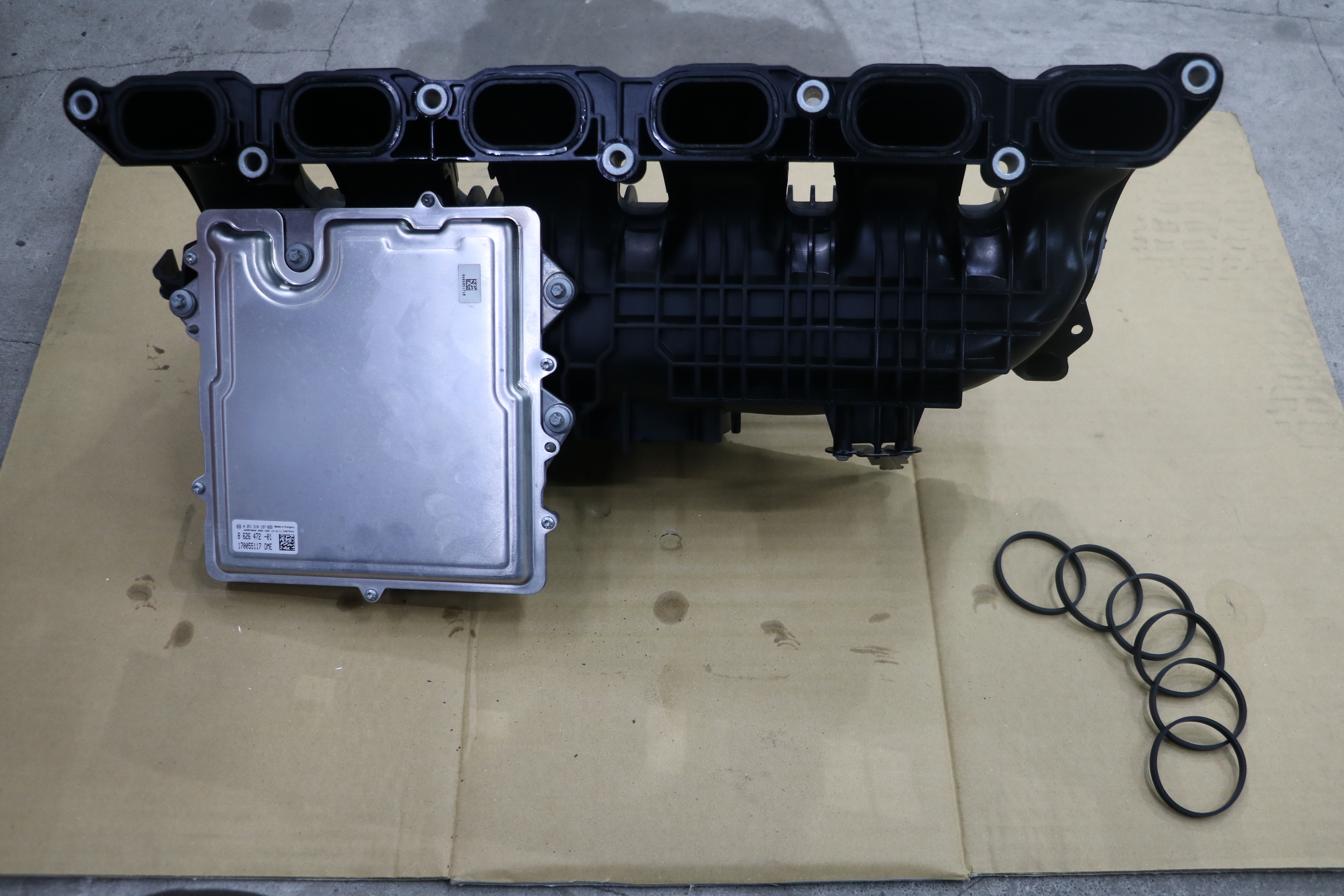

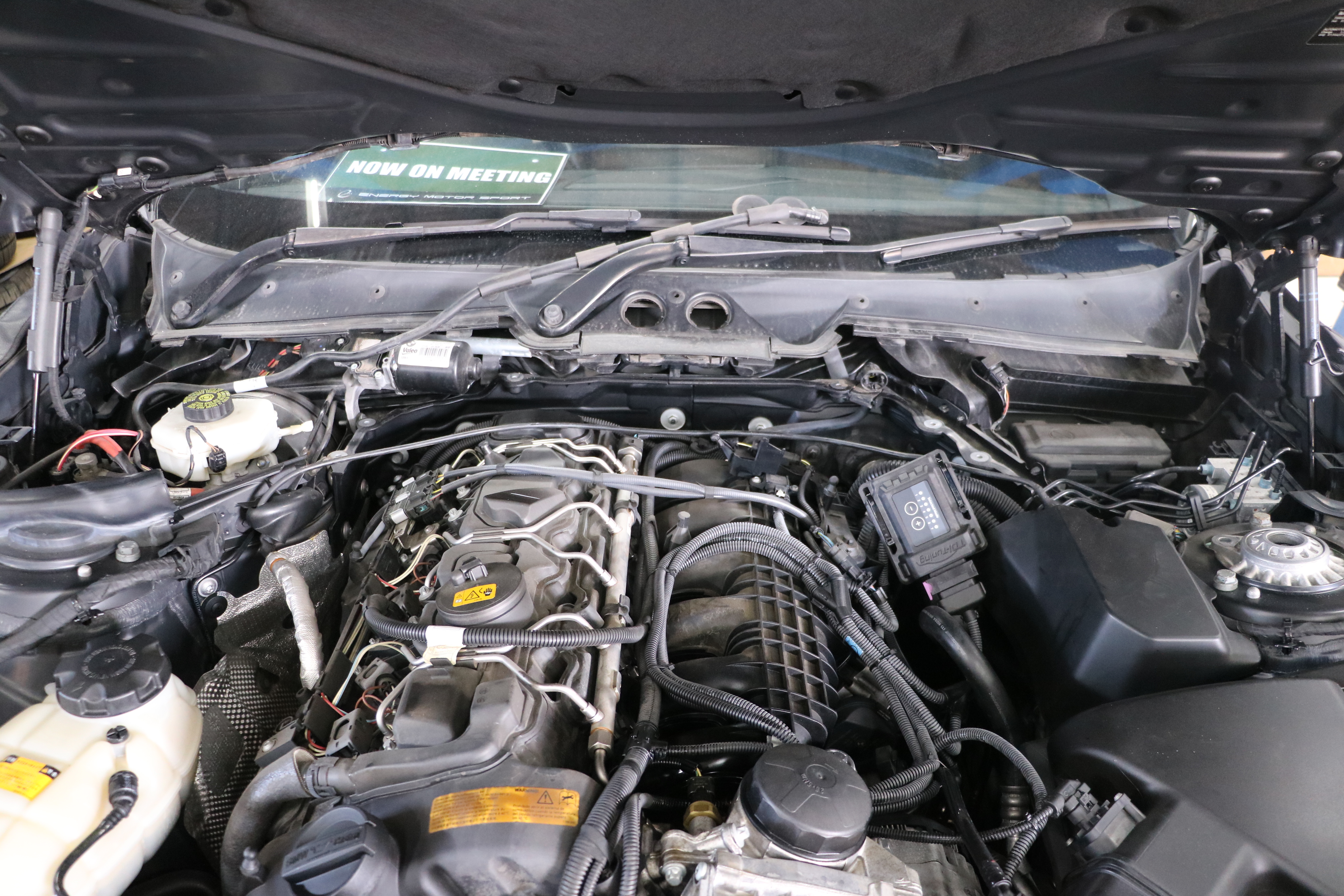

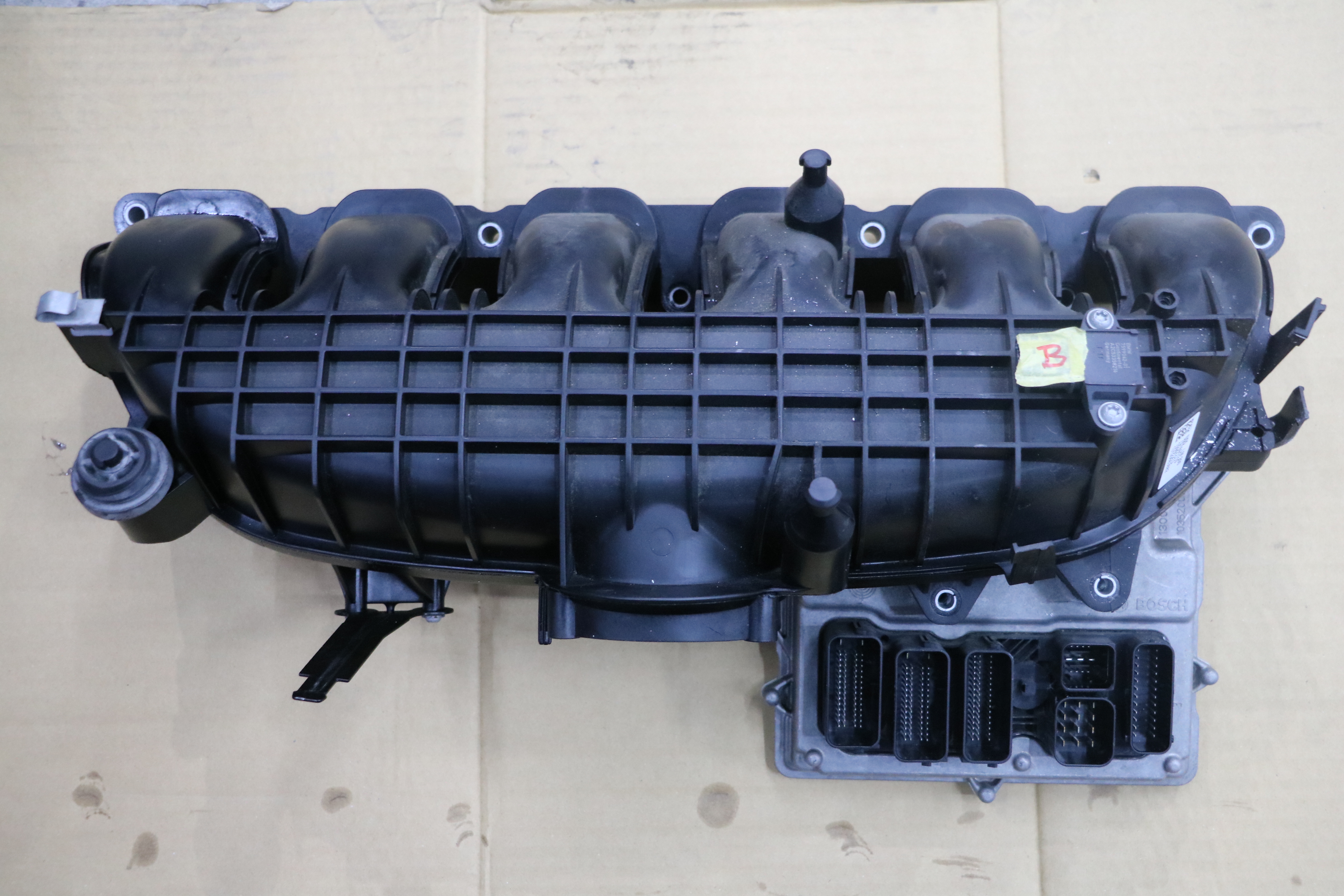

< 取り外したインテークマニホールド >

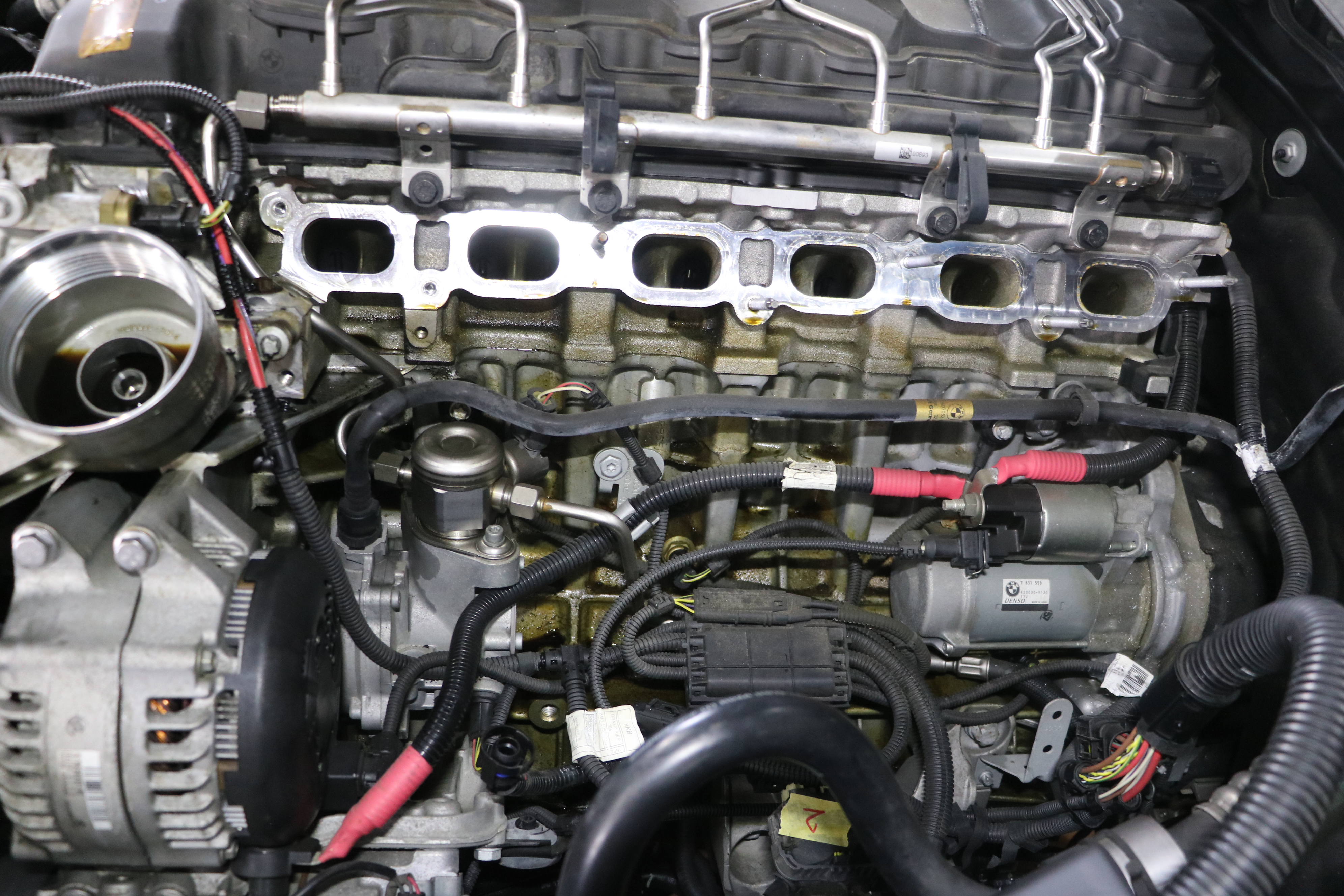

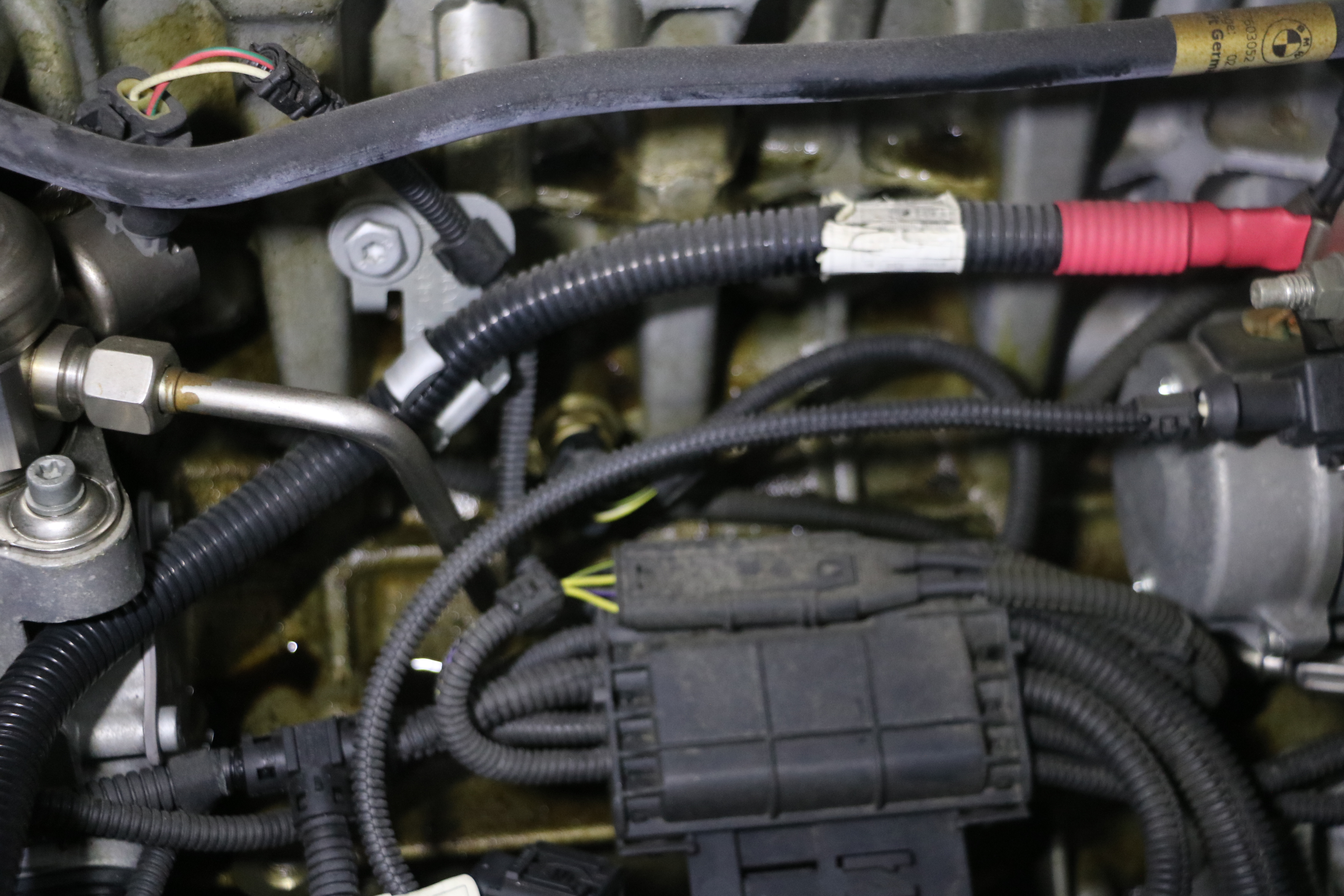

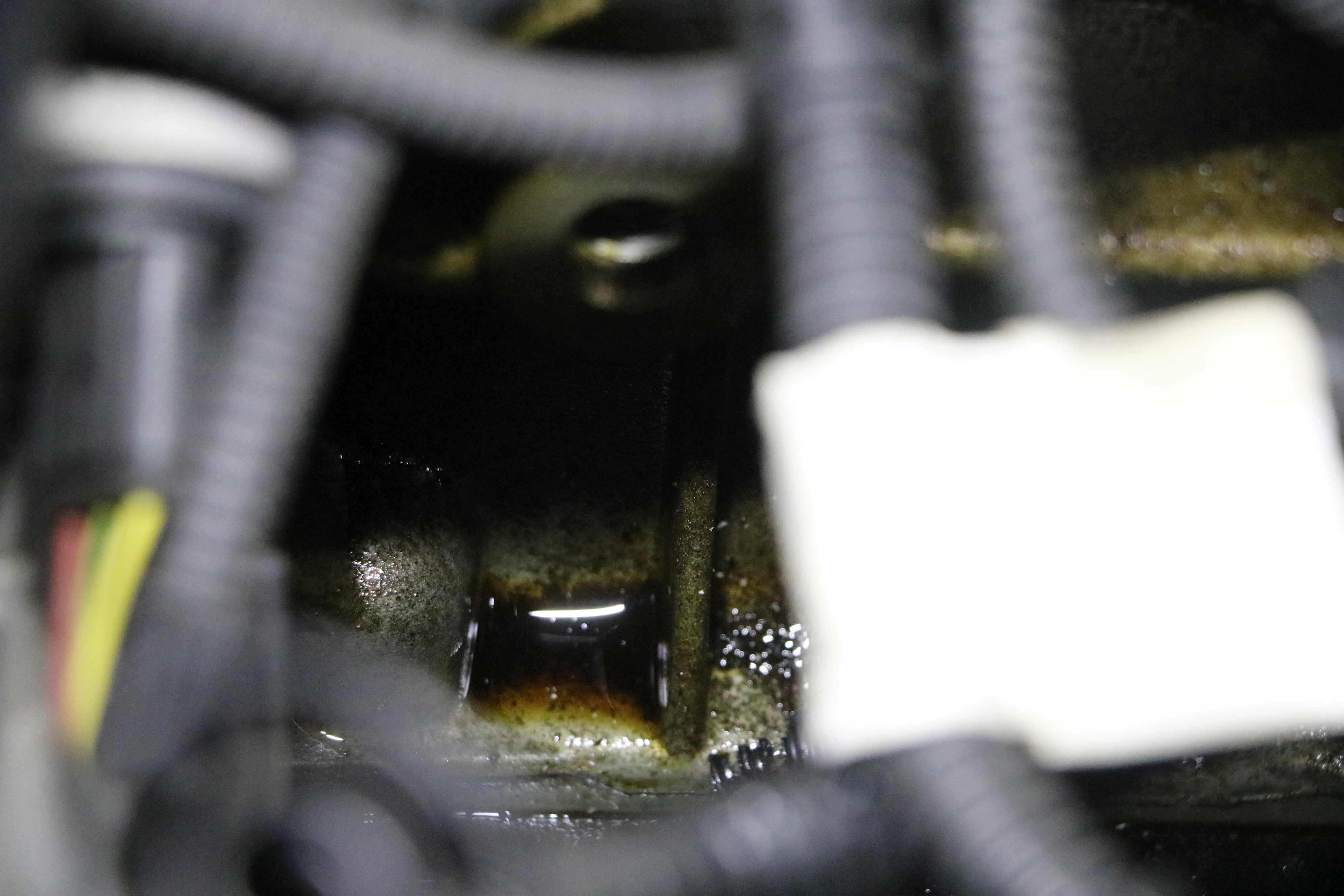

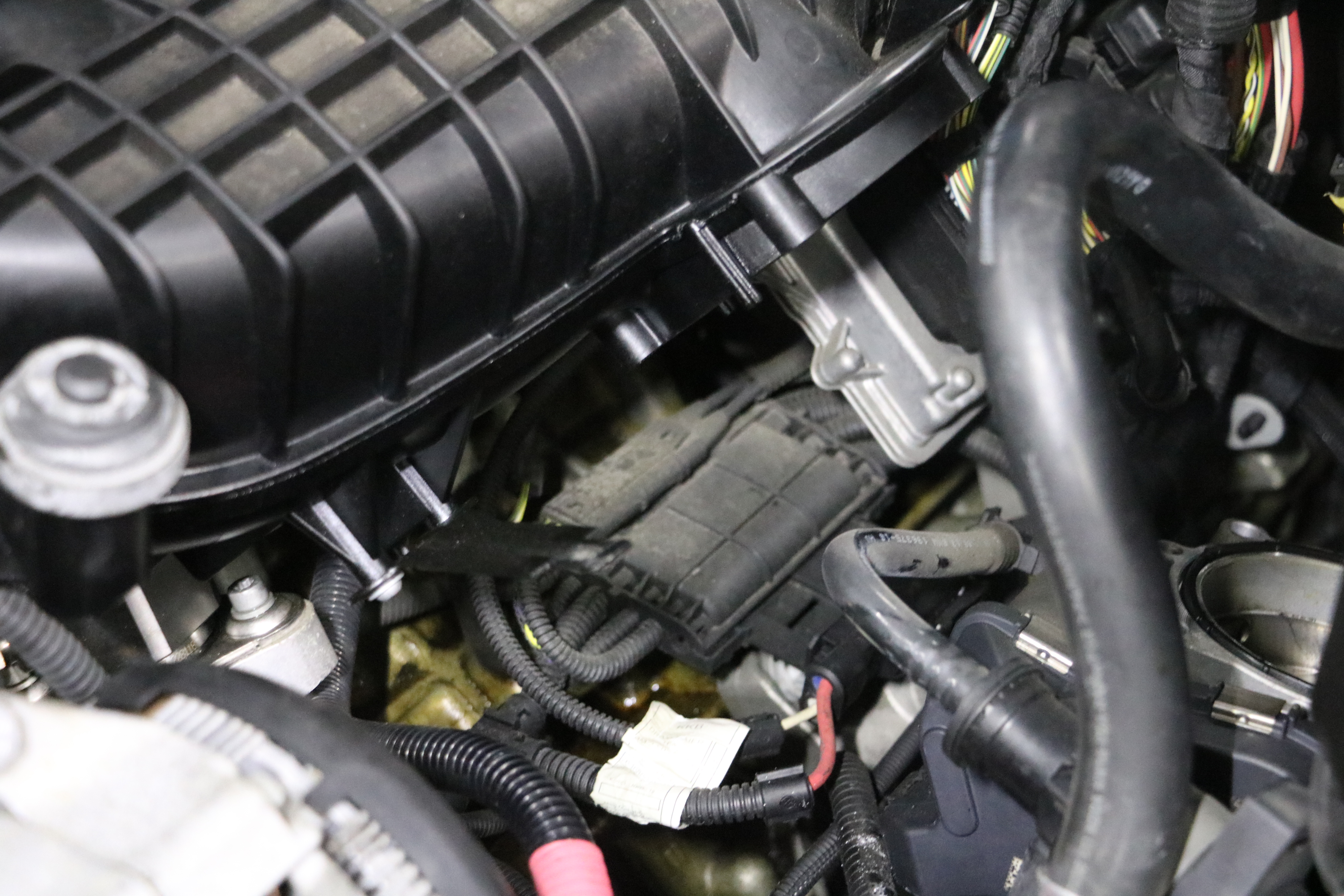

< インテークマニホールドを脱着すると、エンジンの窪みオイルが溜まっています。>







< フューエルパイプの脱着 >

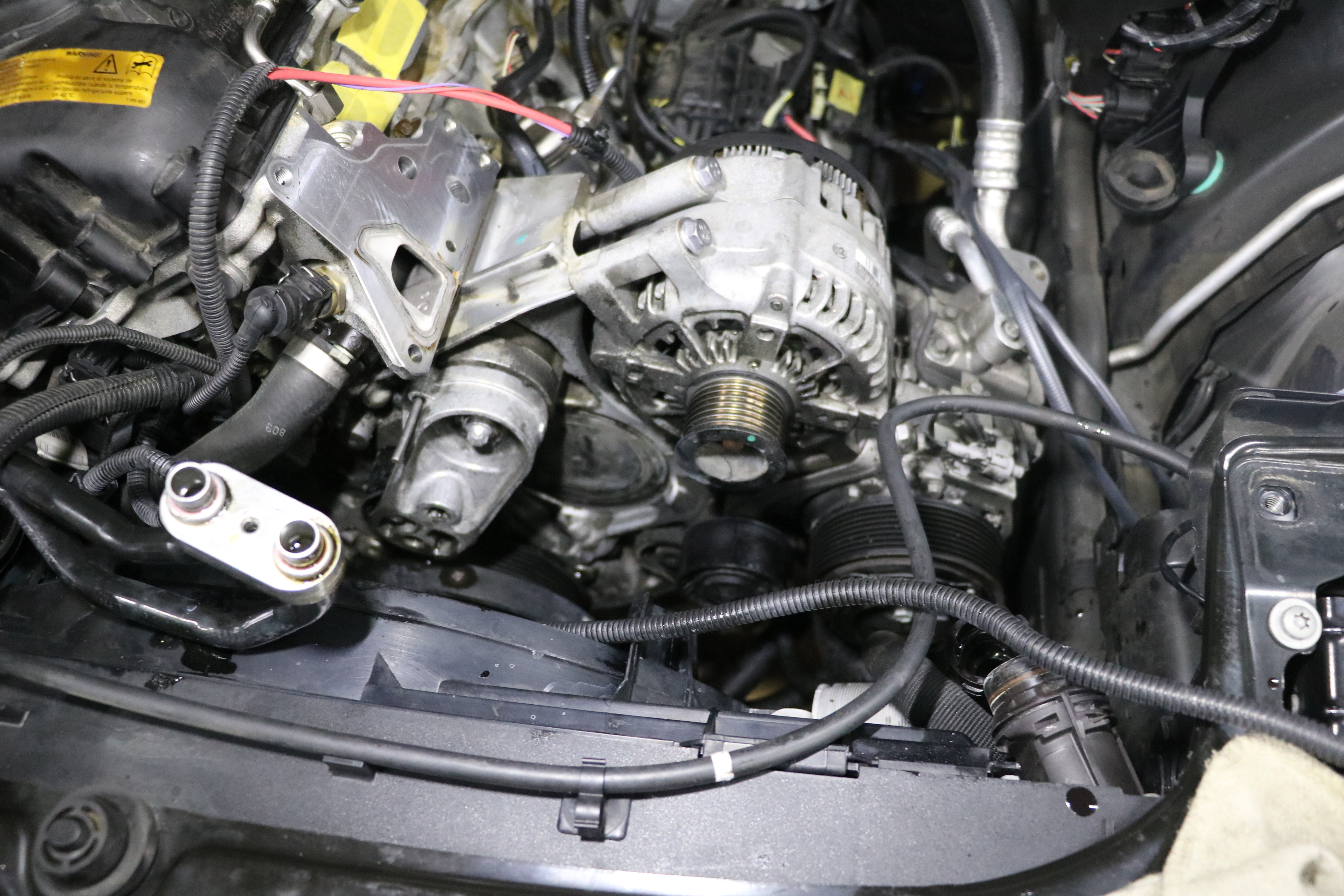

< オイルハウジングの脱着 >

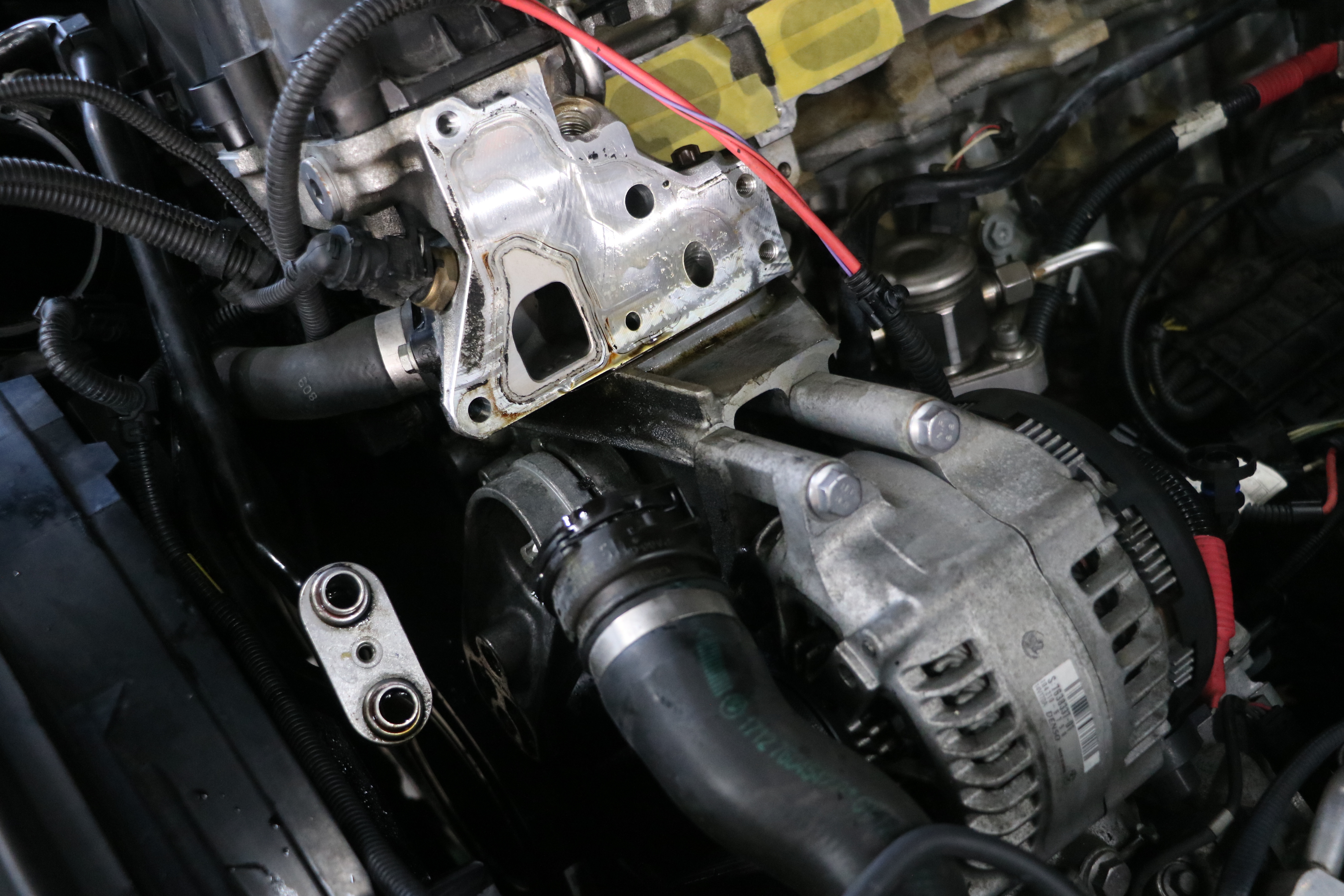

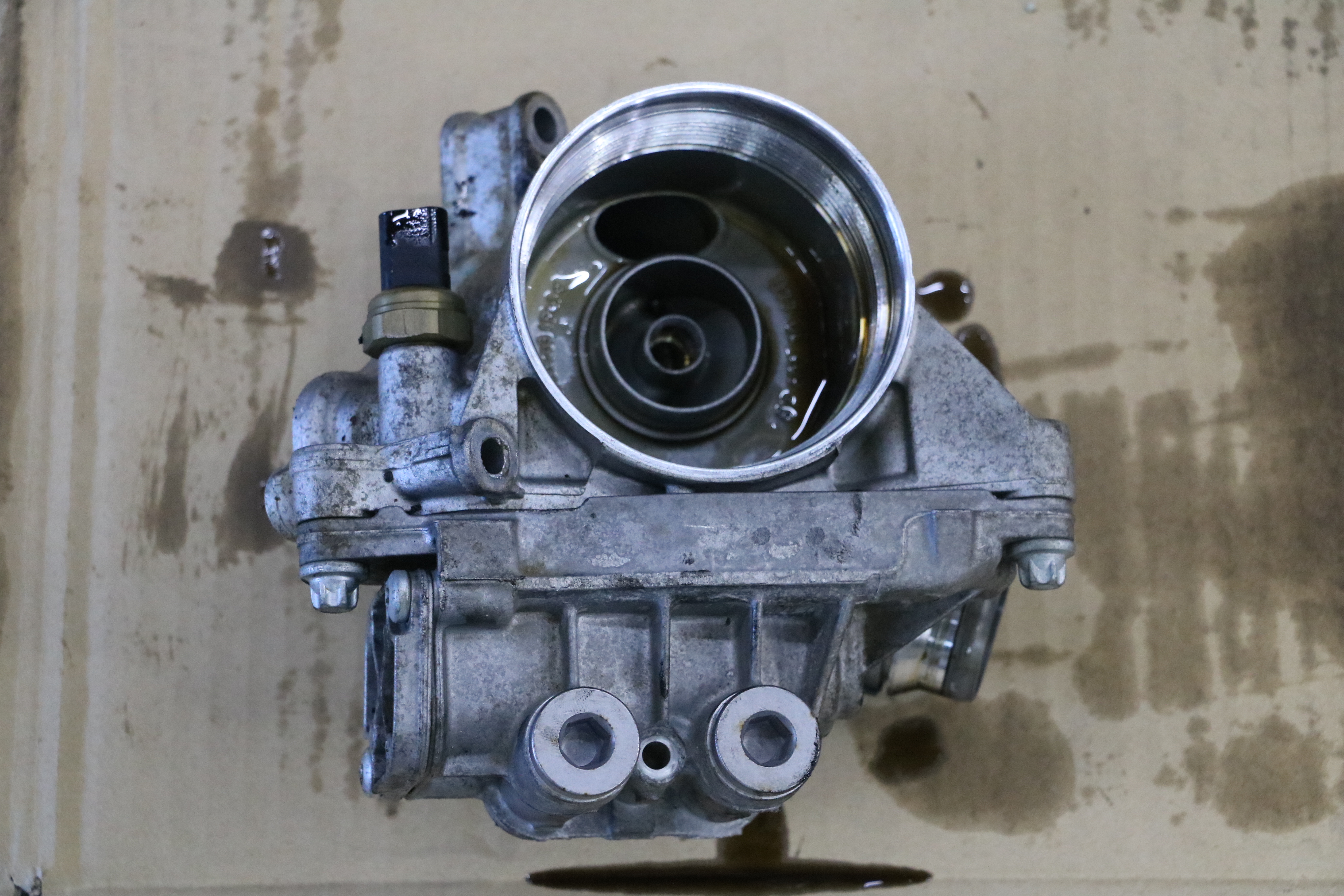

< 取り外したオイルハウジング >

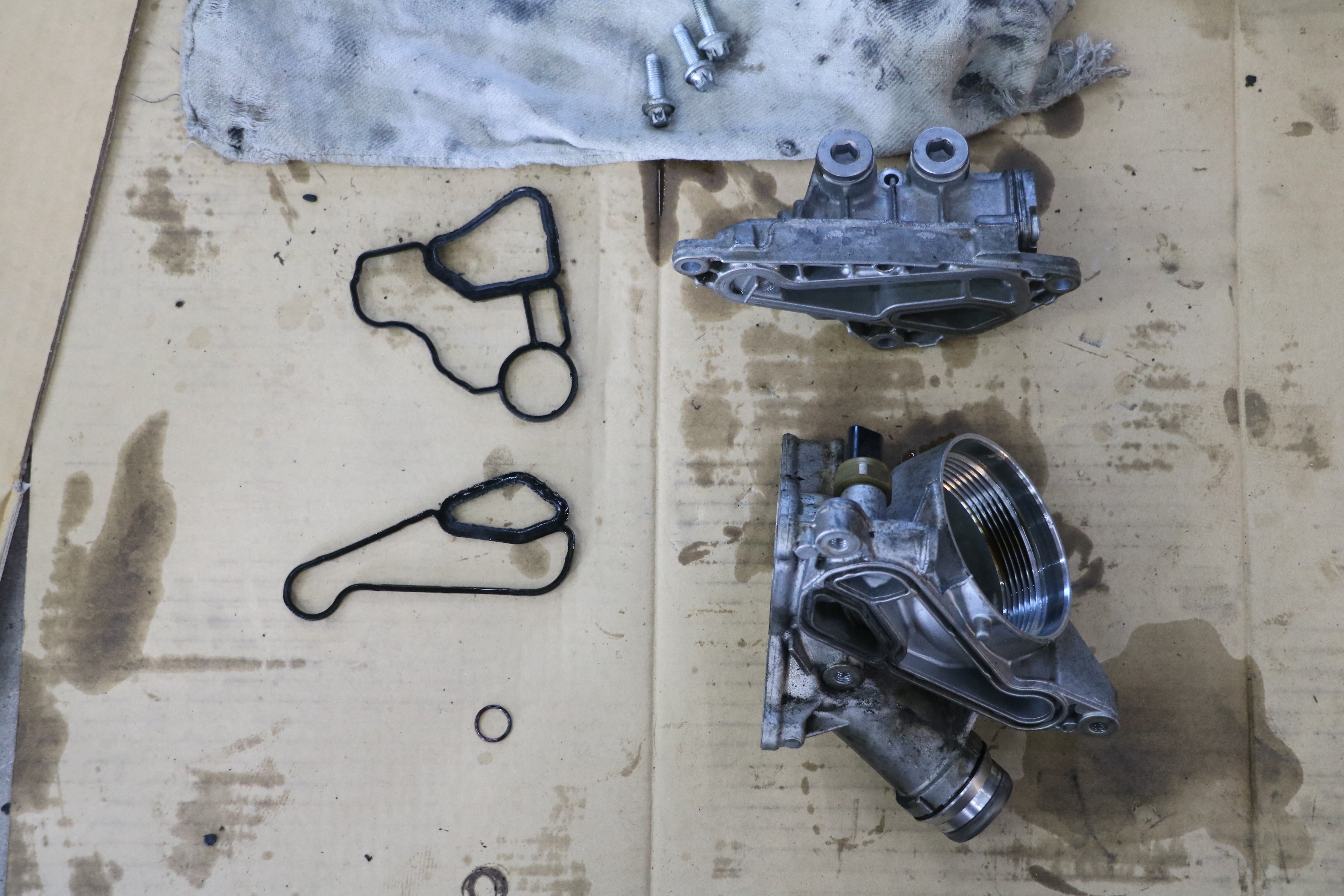

< 分解して、ガスケット交換 >

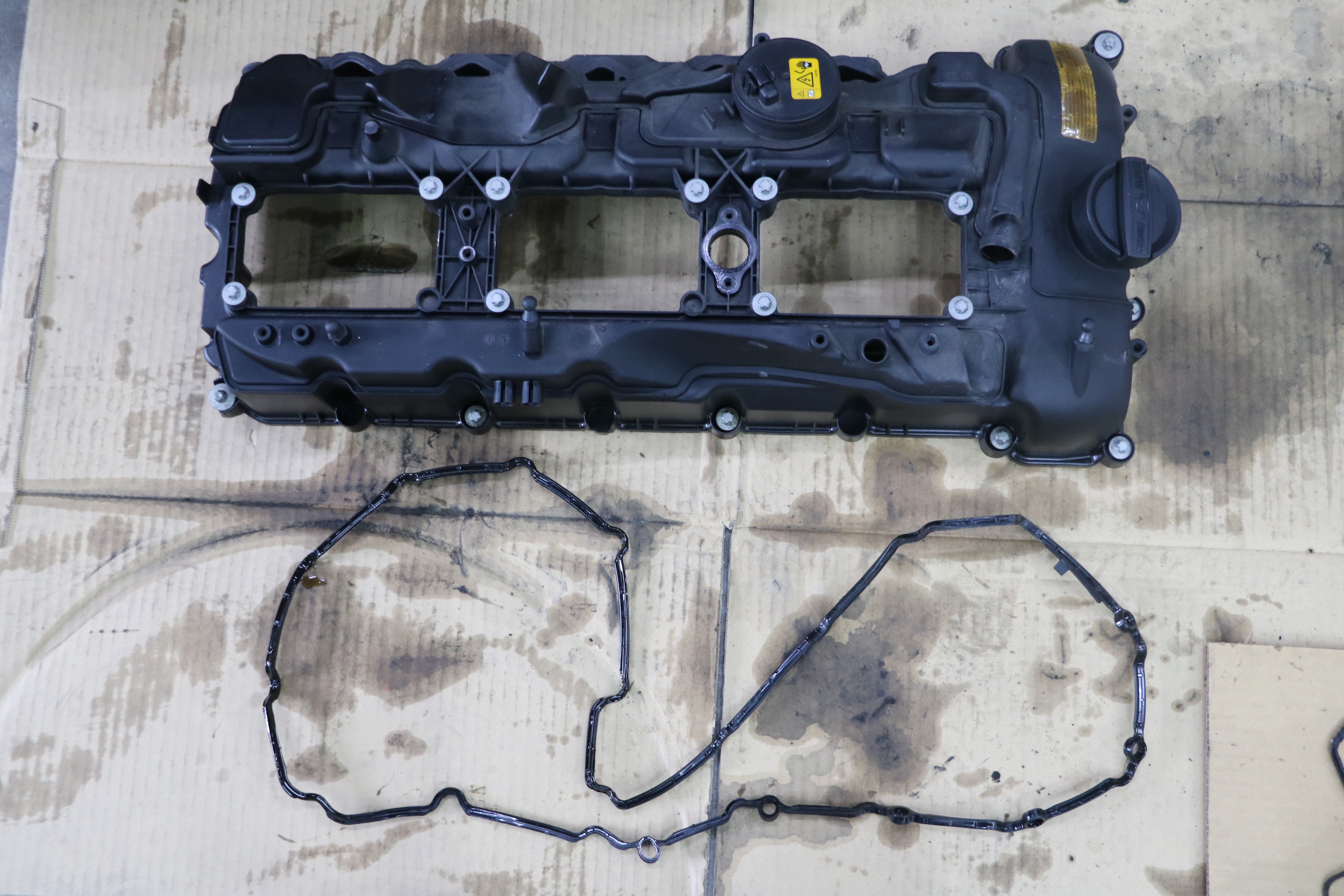

< シリンダーヘッドカバーの脱着 >

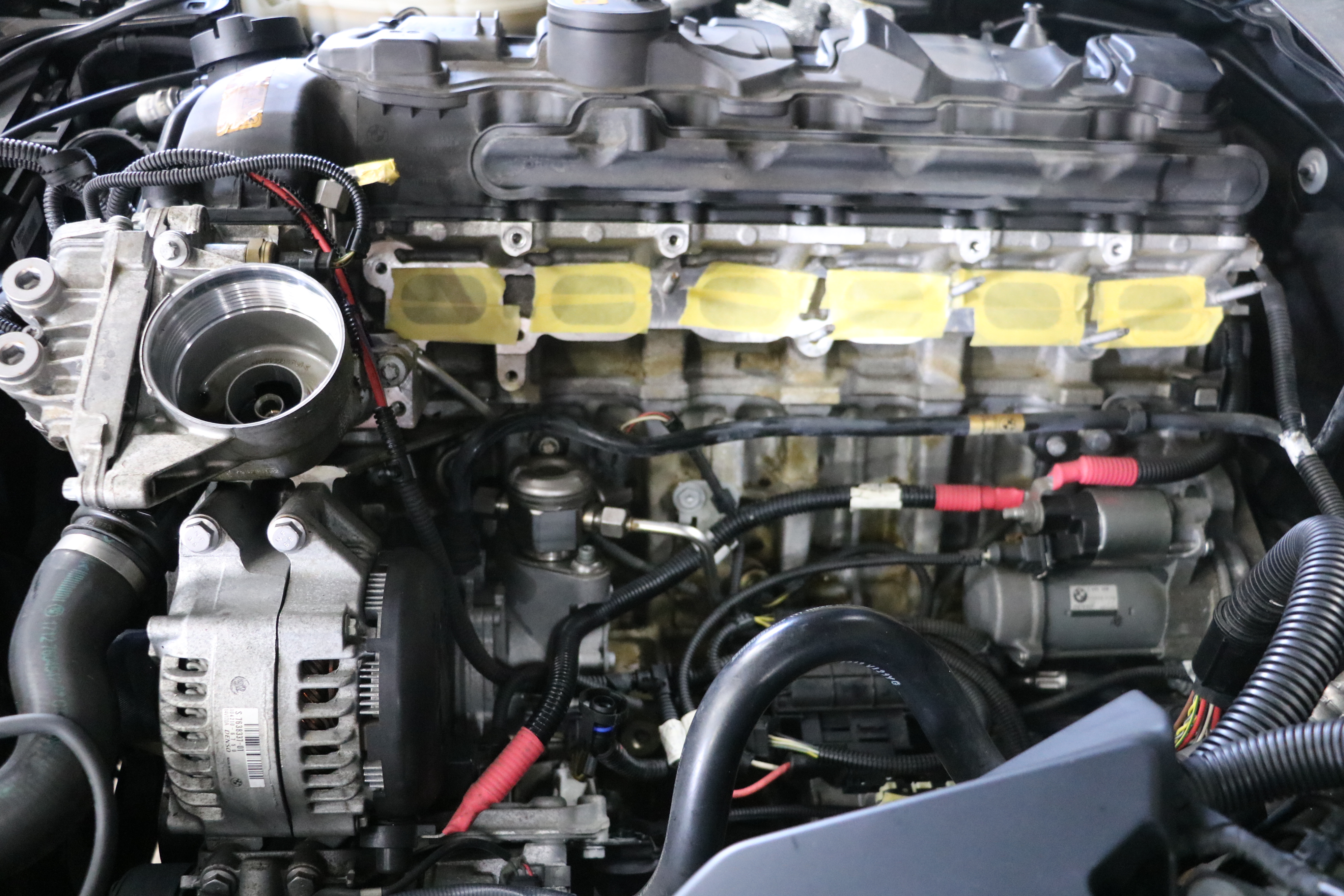

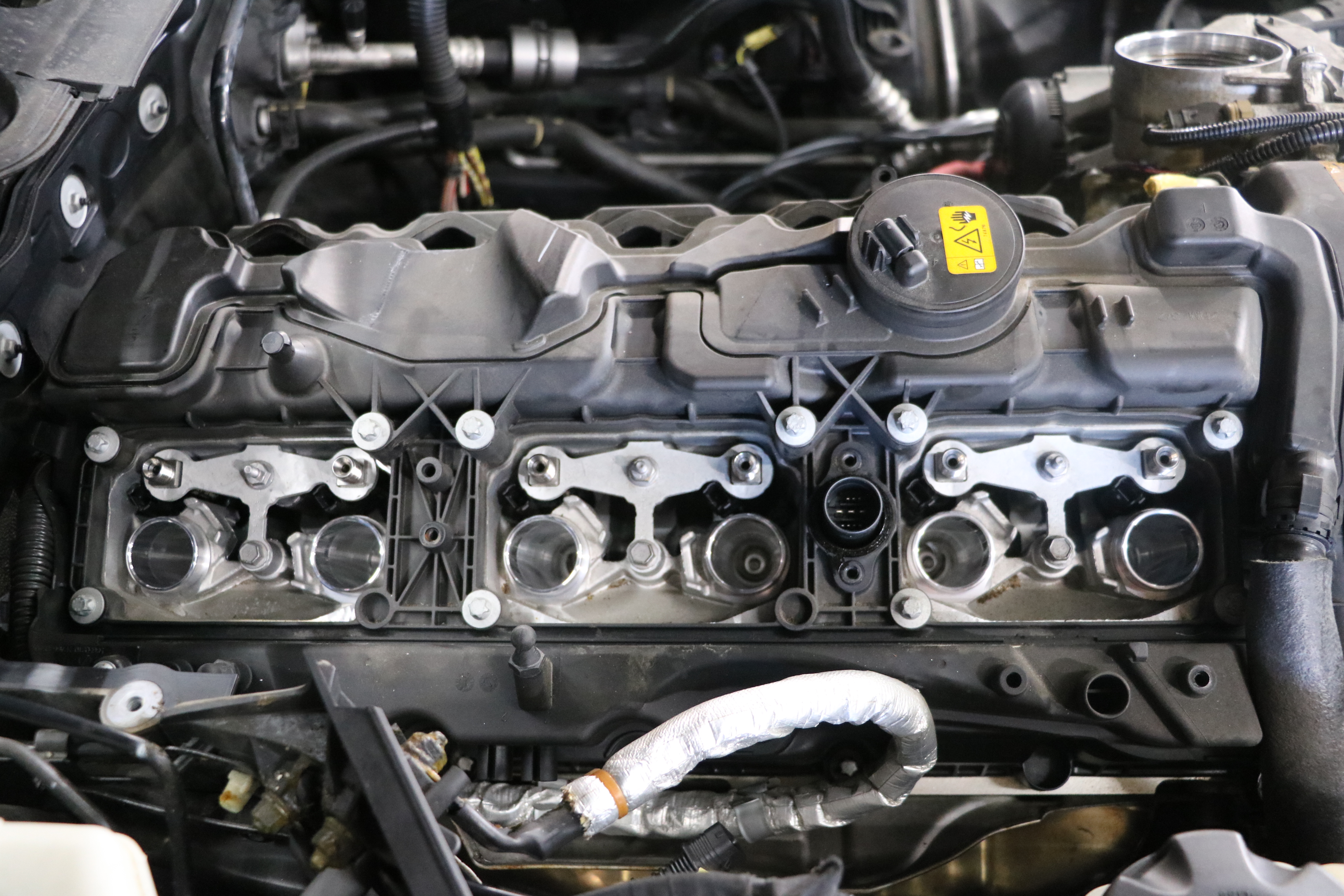

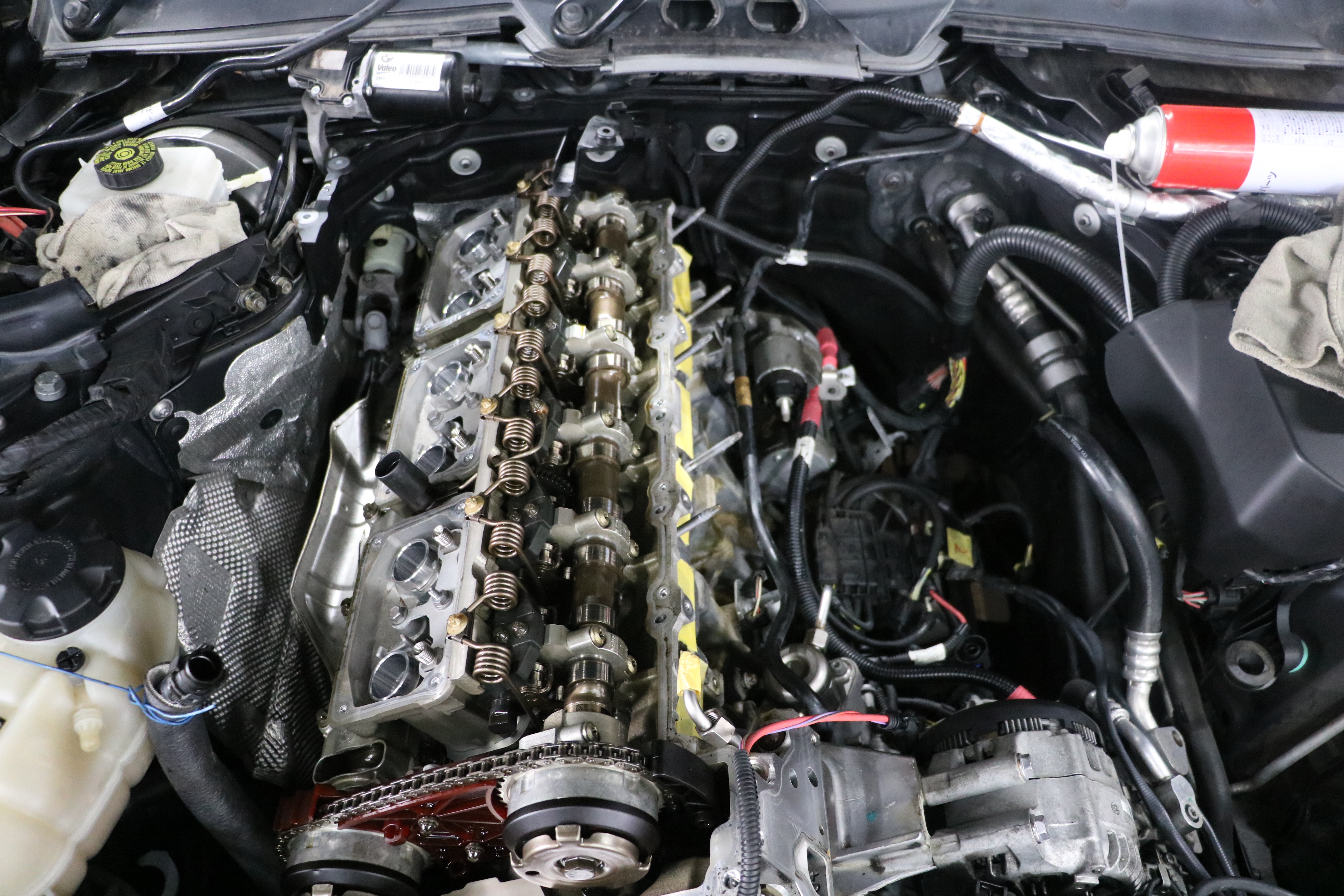

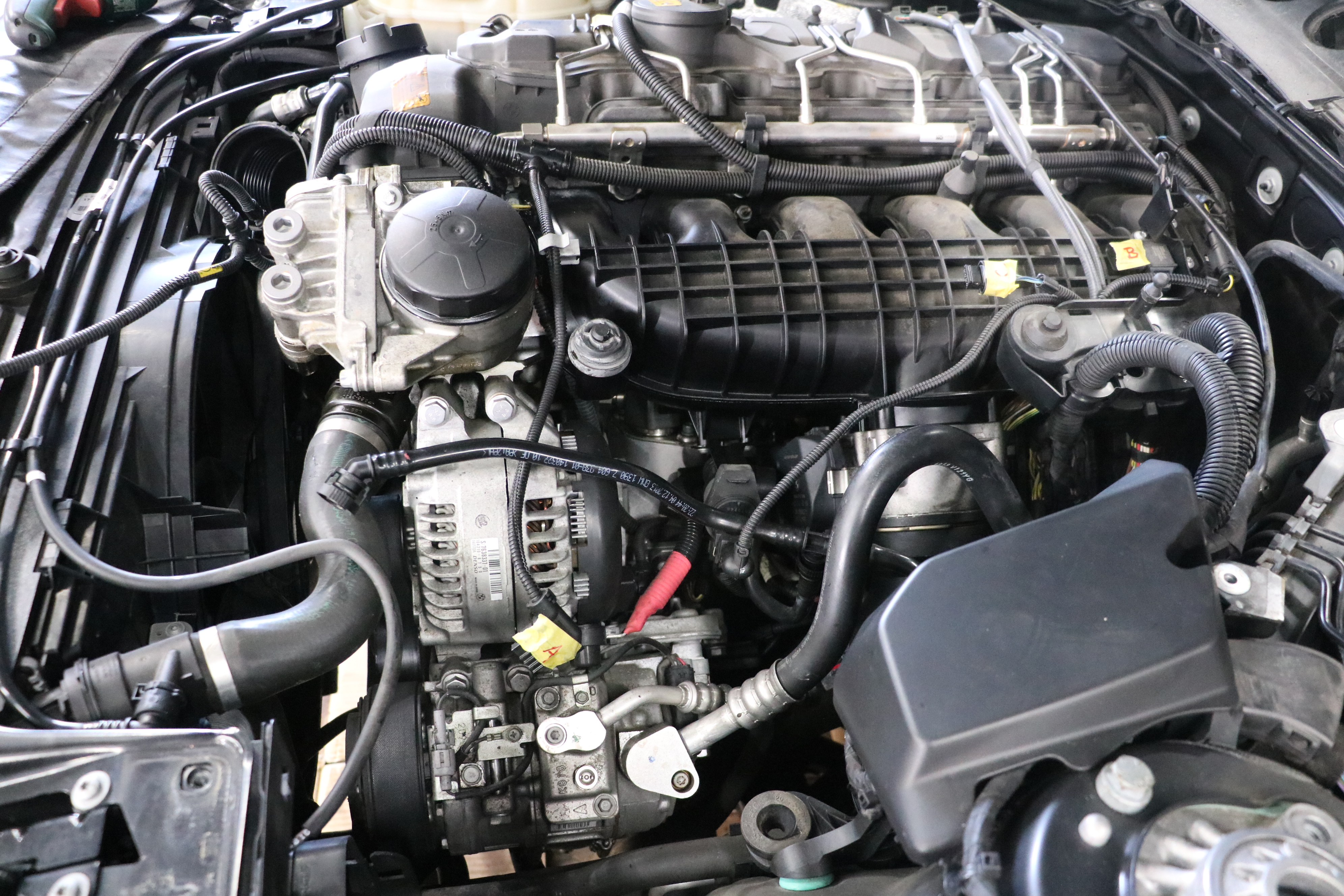

< ヘッドカバーを取り外したエンジン ほとんどのハーネスを取り外しております。>

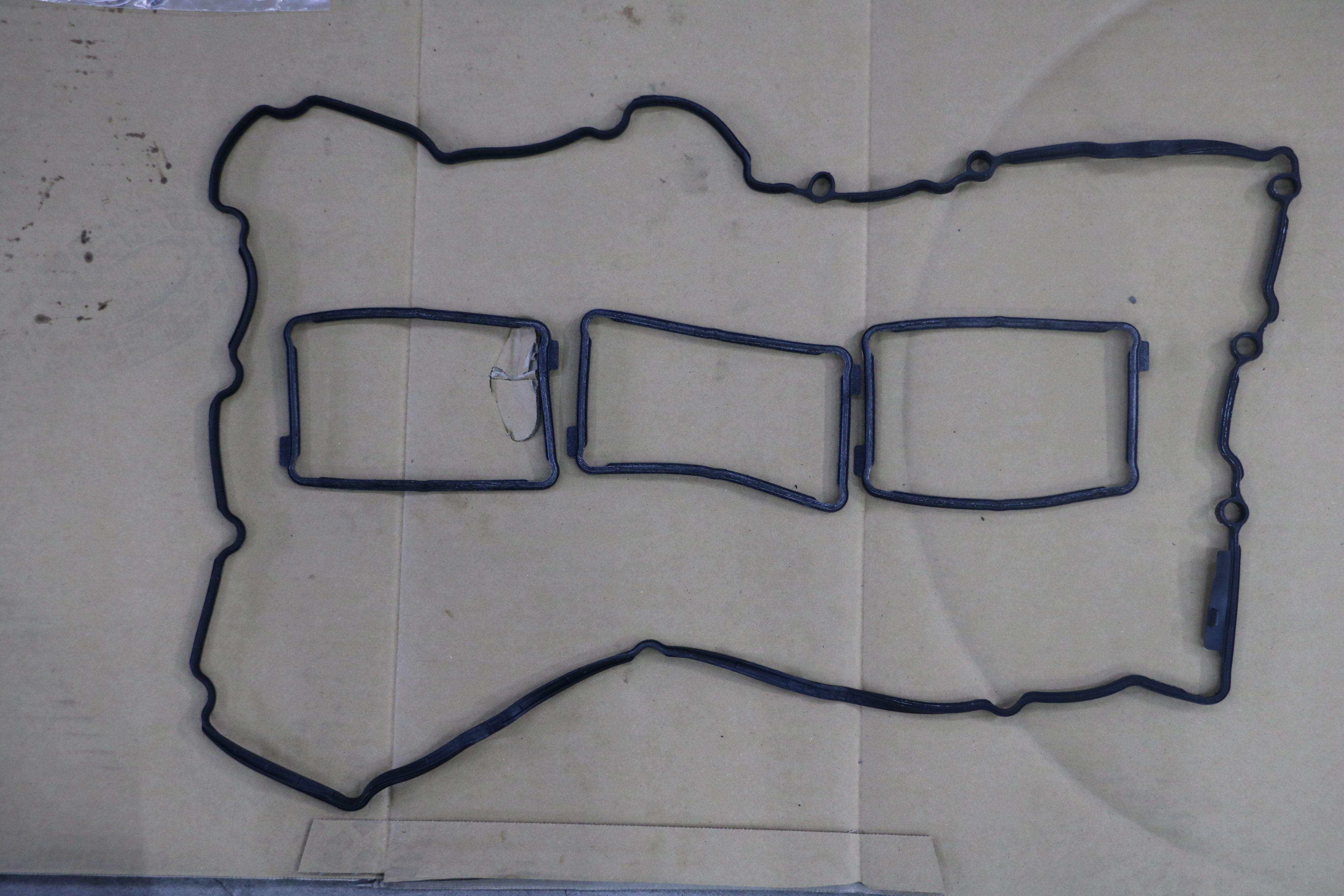

< 交換する新品ガスケット >

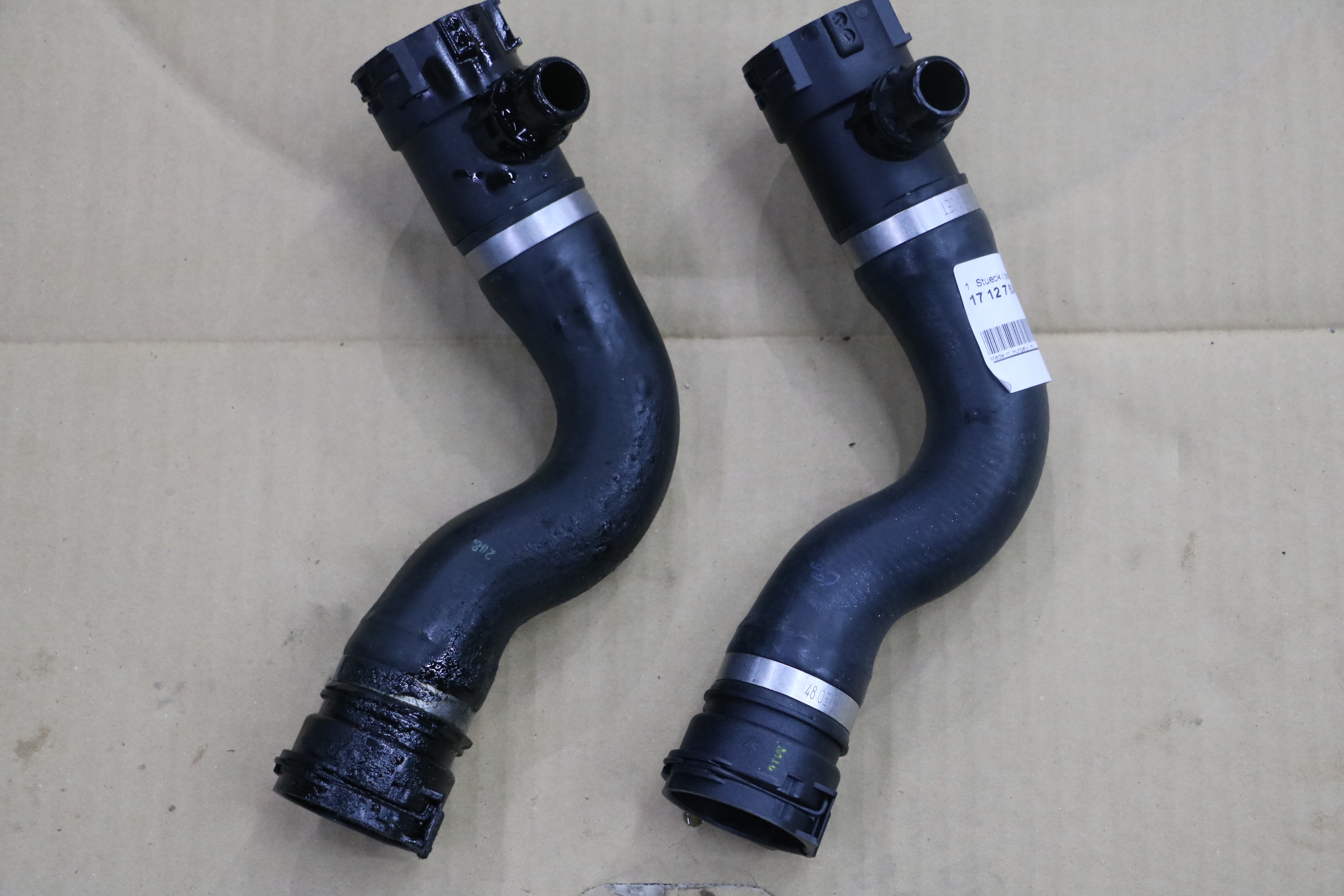

< ラジエターアッパーホースの交換 >

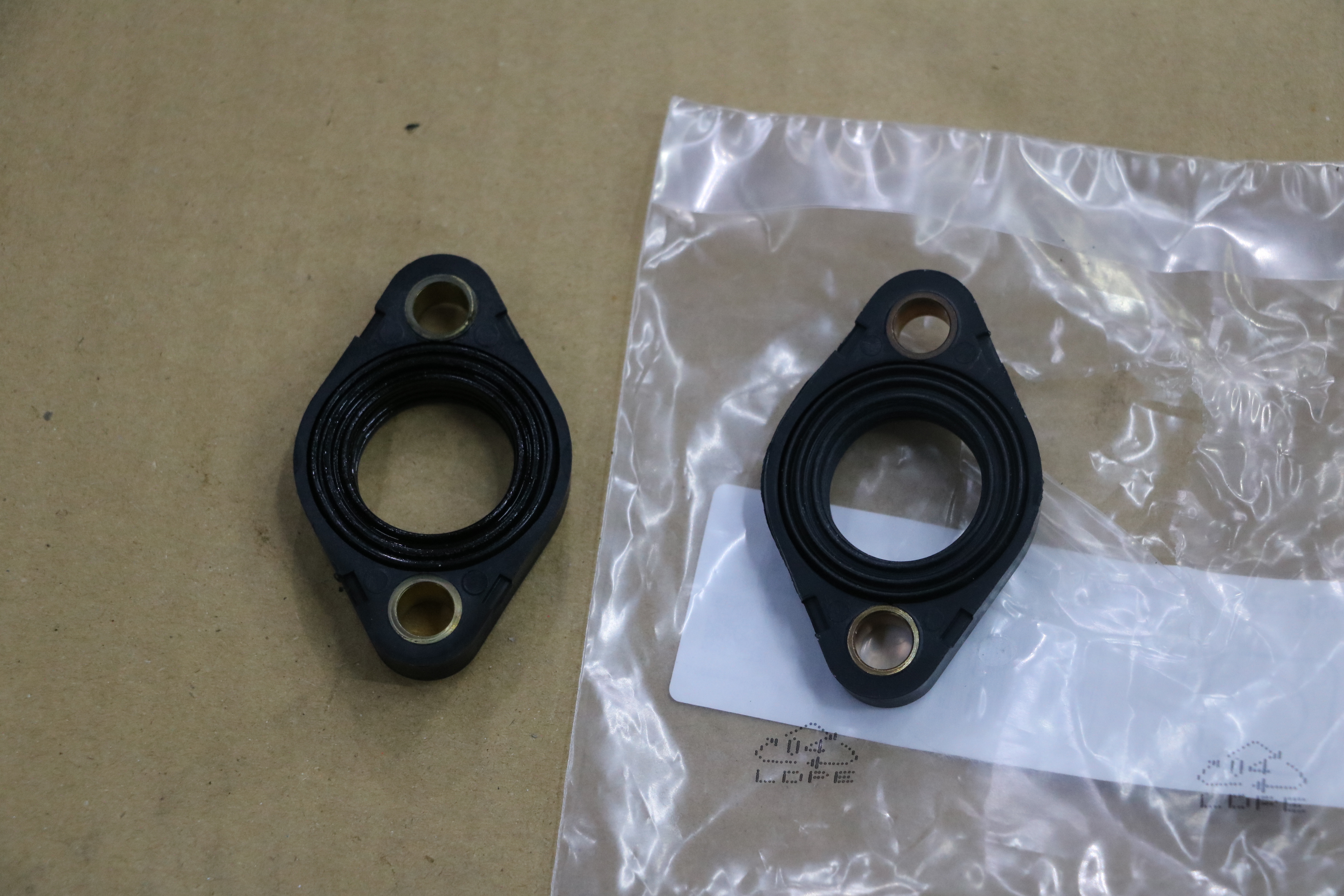

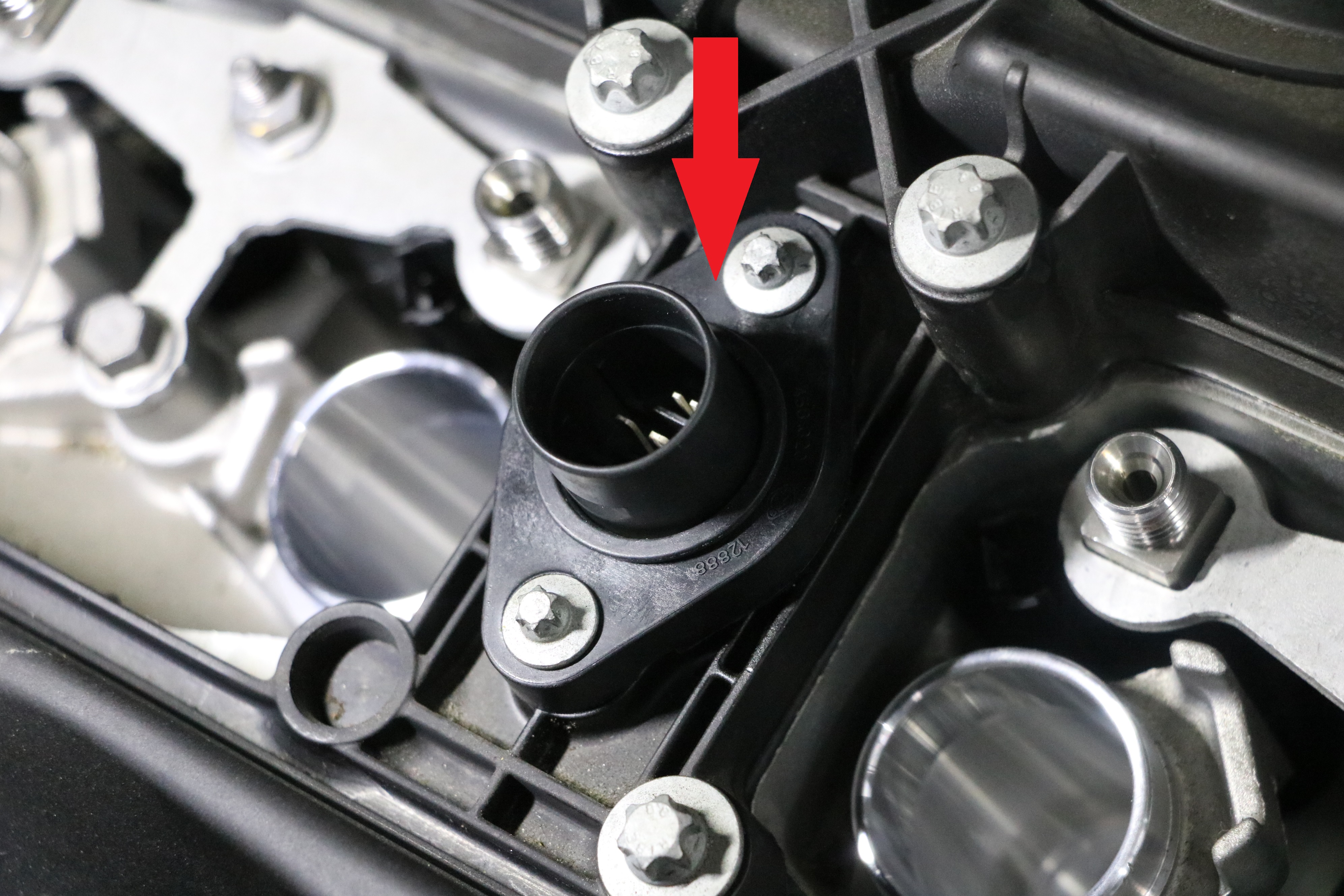

< シリンダーヘッドカバーのカプラシール交換 >

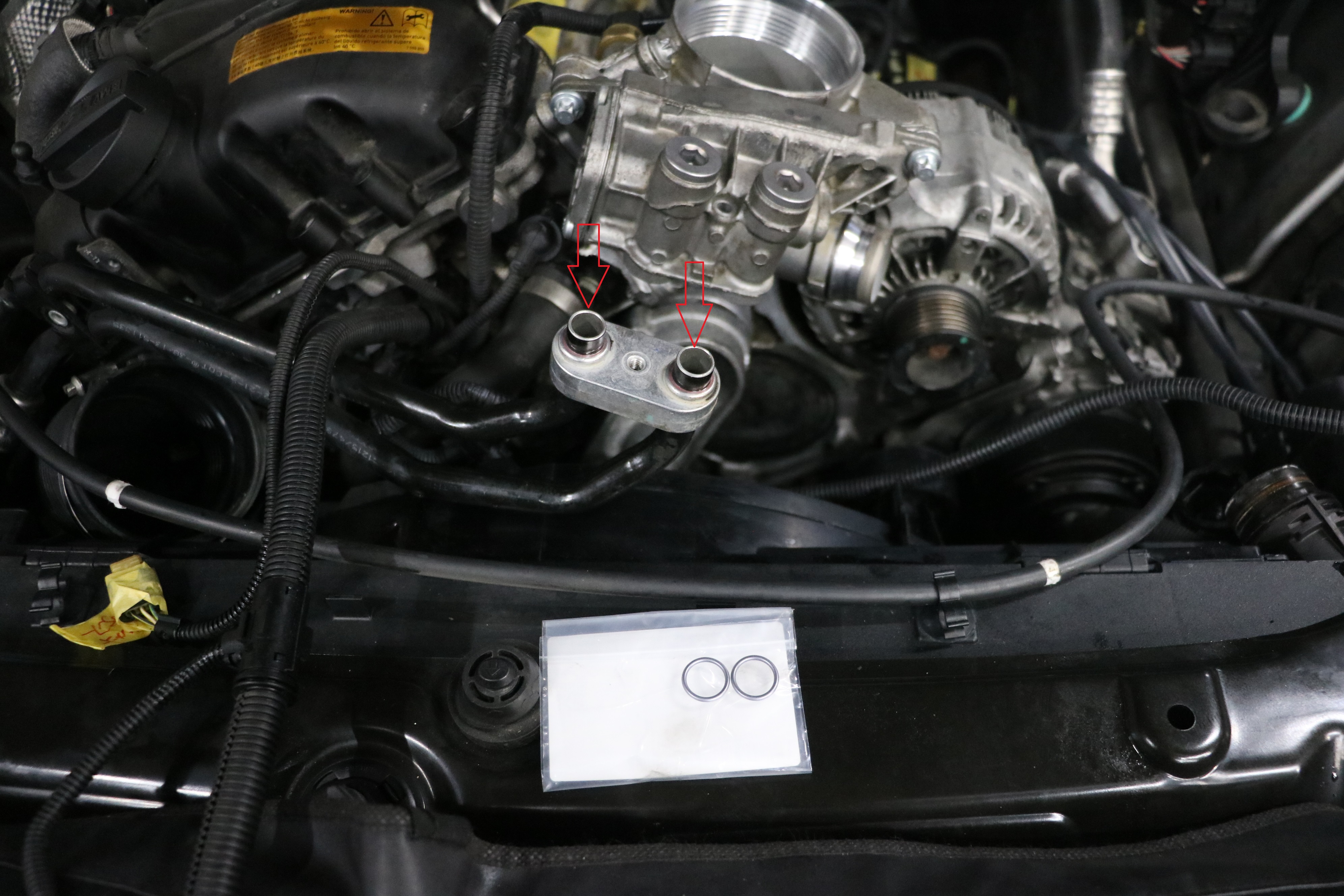

< エレメントケースへの配管 O-リング交換 >







< インテークマニホールド O-リングの交換 >

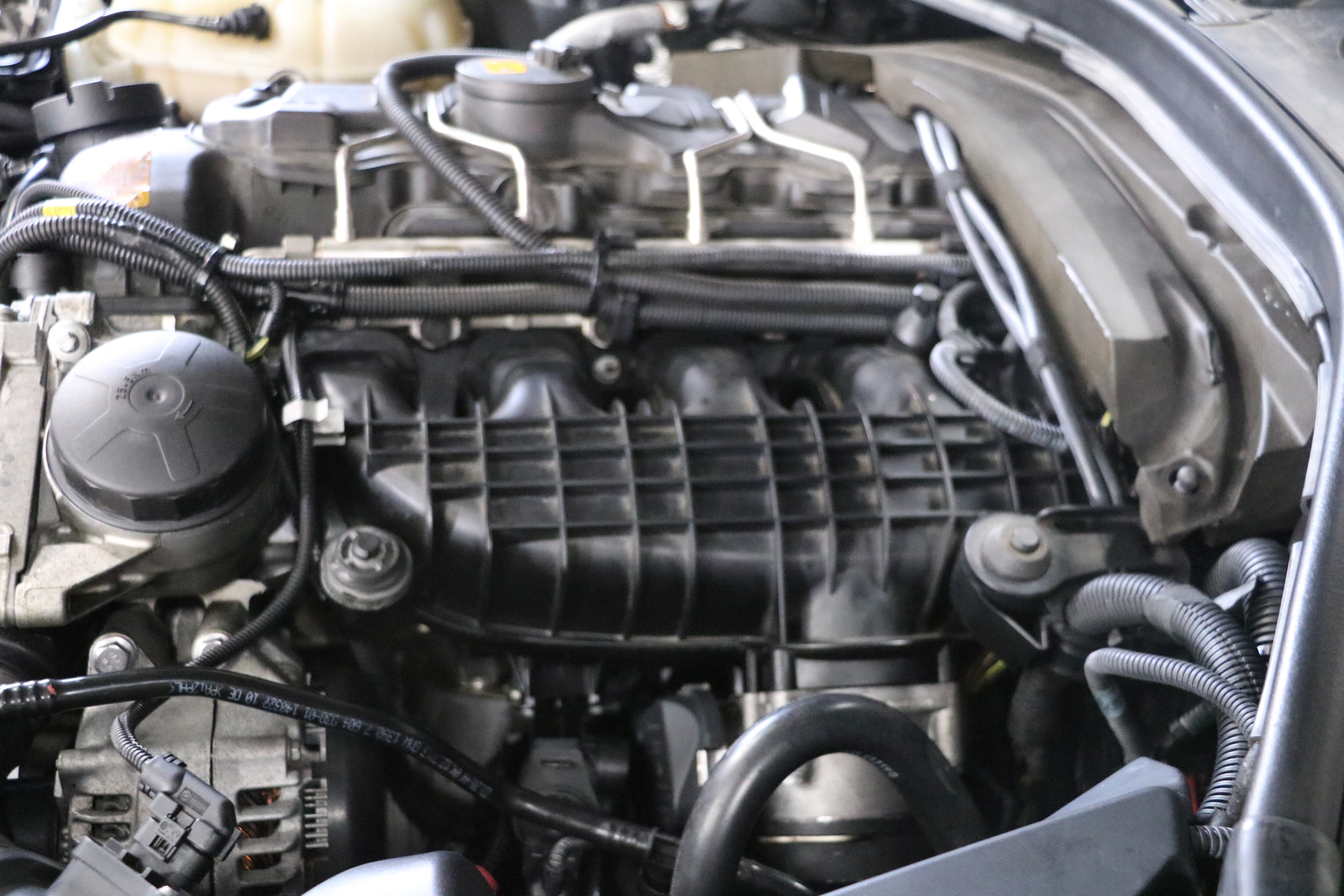

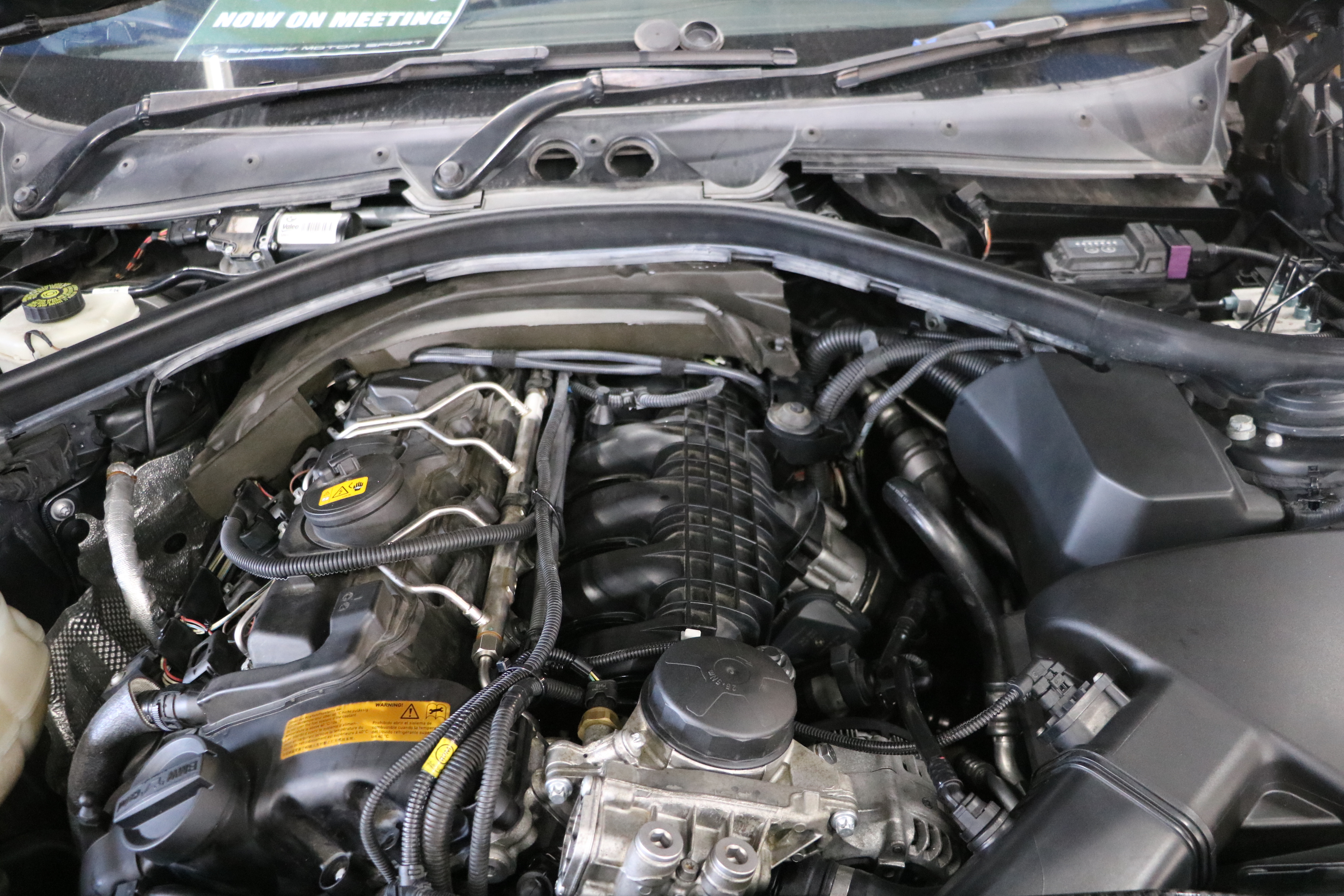

シリンダーヘッドカバーを取り付け、各分解した所を組み上げていきます。





















今回、ファンベルトの交換も行ってます。





組み上げ後、エンジンオイル量/クーラント量を点検 試運転も行い作業完了です。





来店の際には、道中お気を付けてお越しくださいませ。





by−山下
